空调水系统管道安装工程施工方案VIP免费

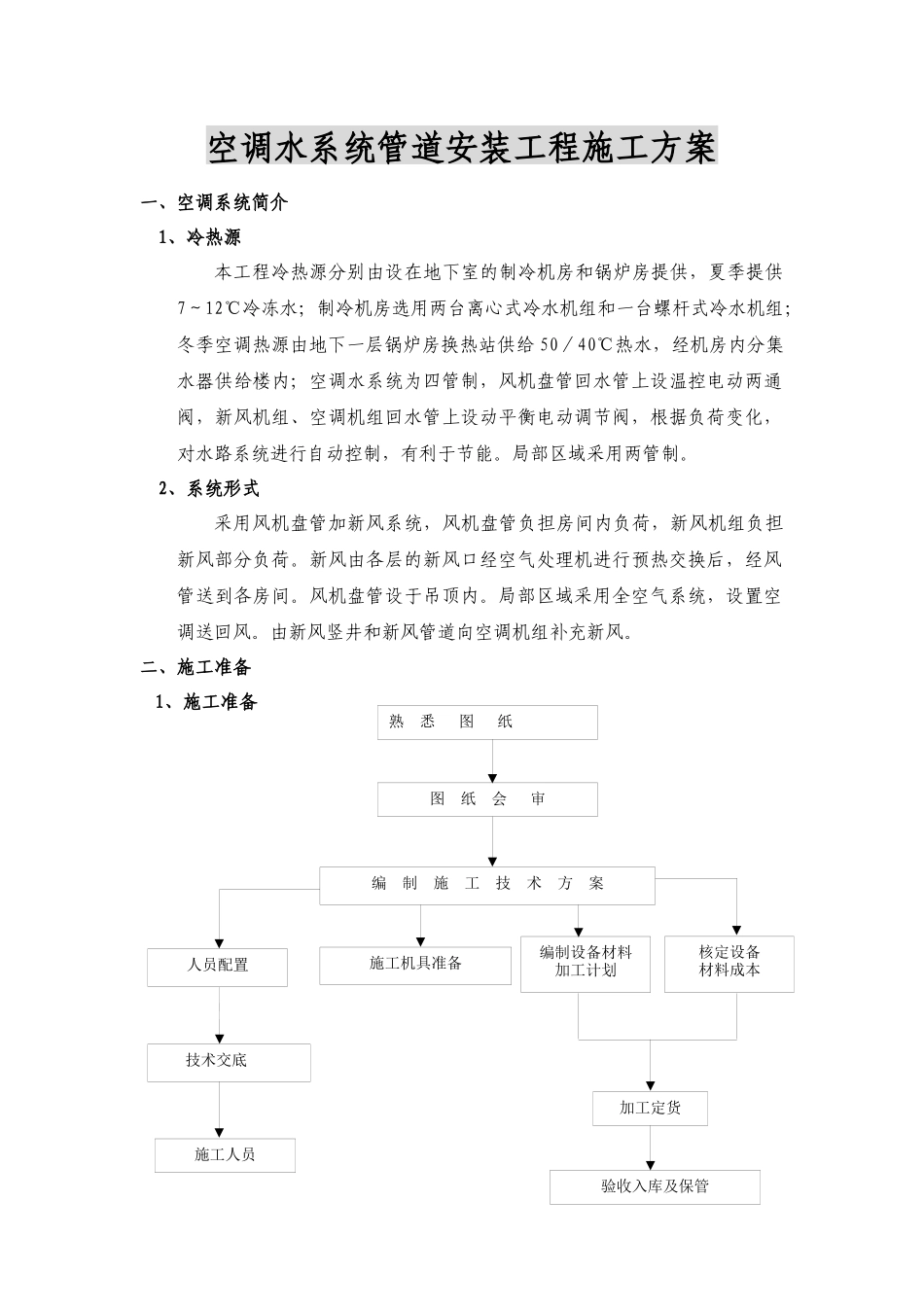

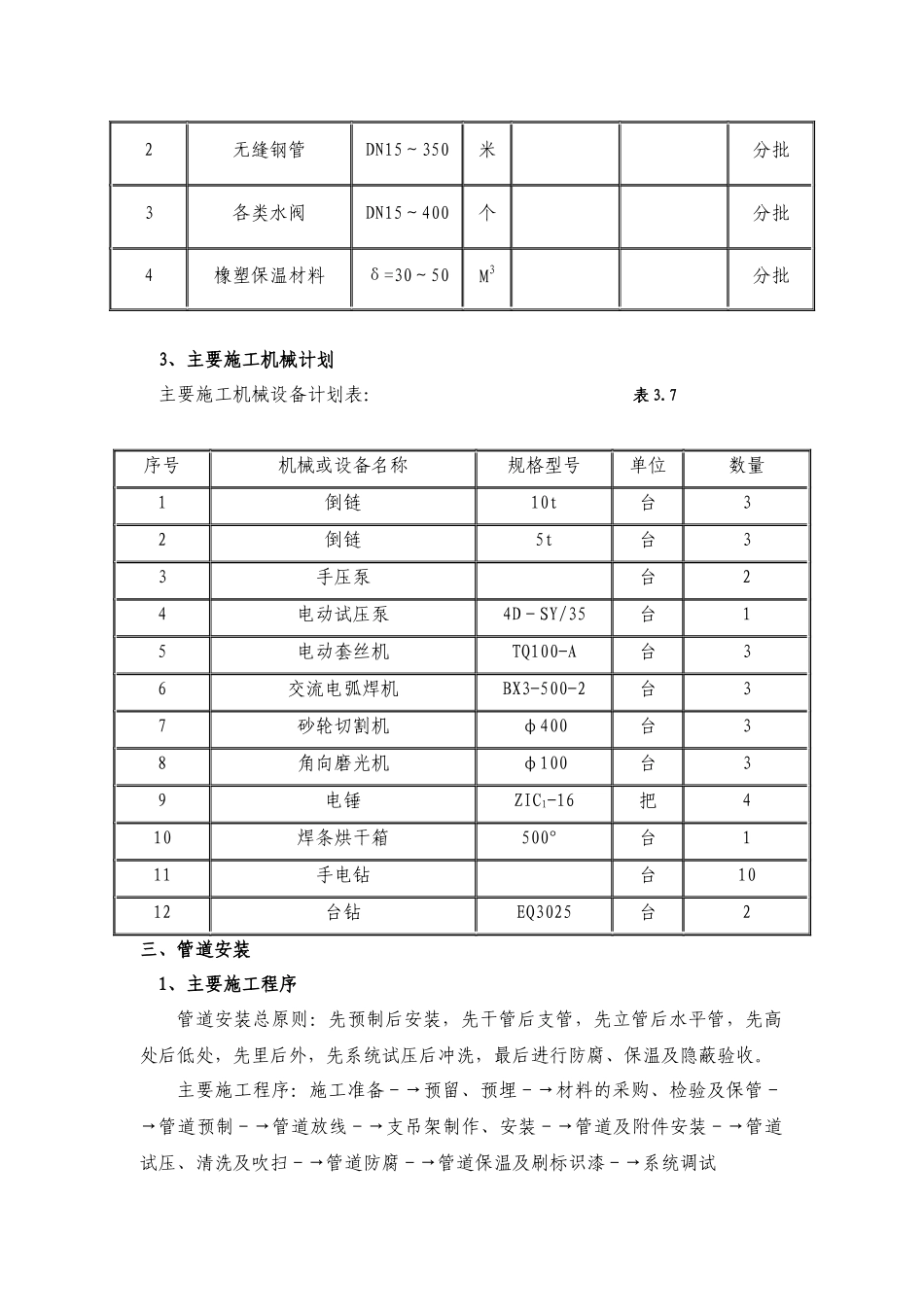

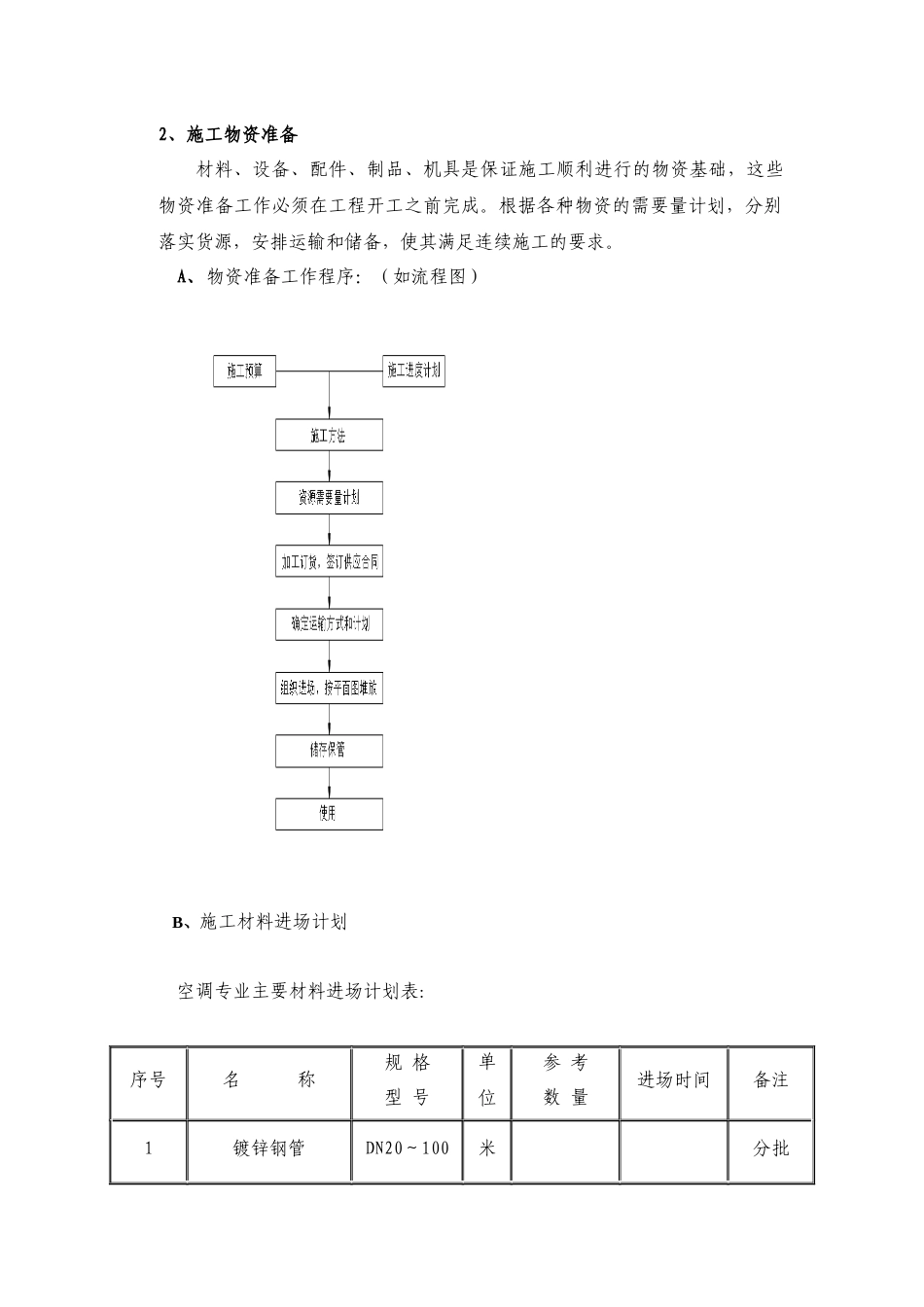

图纸会审编制施工技术方案技术交底施工人员加工定货验收入库及保管施工机具准备人员配置熟悉图纸编制设备材料加工计划核定设备材料成本空调水系统管道安装工程施工方案一、空调系统简介1、冷热源本工程冷热源分别由设在地下室的制冷机房和锅炉房提供，夏季提供7～12℃冷冻水；制冷机房选用两台离心式冷水机组和一台螺杆式冷水机组；冬季空调热源由地下一层锅炉房换热站供给50／40℃热水，经机房内分集水器供给楼内；空调水系统为四管制，风机盘管回水管上设温控电动两通阀，新风机组、空调机组回水管上设动平衡电动调节阀，根据负荷变化，对水路系统进行自动控制，有利于节能。局部区域采用两管制。2、系统形式采用风机盘管加新风系统，风机盘管负担房间内负荷，新风机组负担新风部分负荷。新风由各层的新风口经空气处理机进行预热交换后，经风管送到各房间。风机盘管设于吊顶内。局部区域采用全空气系统，设置空调送回风。由新风竖井和新风管道向空调机组补充新风。二、施工准备1、施工准备2、施工物资准备材料、设备、配件、制品、机具是保证施工顺利进行的物资基础，这些物资准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。A、物资准备工作程序：（如流程图）B、施工材料进场计划空调专业主要材料进场计划表：序号名称规格型号单位参考数量进场时间备注1镀锌钢管DN20～100米分批2无缝钢管DN15～350米分批3各类水阀DN15～400个分批4橡塑保温材料δ=30～50M3分批3、主要施工机械计划主要施工机械设备计划表：表3.7序号机械或设备名称规格型号单位数量1倒链10t台32倒链5t台33手压泵台24电动试压泵4D－SY/35台15电动套丝机TQ100-A台36交流电弧焊机BX3-500-2台37砂轮切割机φ400台38角向磨光机φ100台39电锤ZIC1-16把410焊条烘干箱500°台111手电钻台1012台钻EQ3025台2三、管道安装1、主要施工程序管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先系统试压后冲洗，最后进行防腐、保温及隐蔽验收。主要施工程序：施工准备－→预留、预埋－→材料的采购、检验及保管－→管道预制－→管道放线－→支吊架制作、安装－→管道及附件安装－→管道试压、清洗及吹扫－→管道防腐－→管道保温及刷标识漆－→系统调试2、主要施工方法及技术要求：A、施工准备:a)施工前认真熟悉图纸和相应的规范，进行图纸会审。仔细阅读并理解设计说明中关于空调水管道的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。熟悉管道的分布、走向、坡度、标高，并主动与结构、装饰、通风、给排水、电气专业核对空间使用情况，及时提出存在的问题并做好图纸会审记录。b)编制施工进度计划、材料进场计划及作业指导书；c)对施工班组进行施工技术交底，方式是书面交底和口头交底，使班组明确施工任务、工期、质量要求及操作工艺。交底可根据进度进行多次，随时指导班组最好地完成安装任务。d)根据现场情况配置机械设备，计量器具及劳动力计划。B、材料采购、进场、检验及保管程序如下：材料需用量计划→购计划→材料入库前的检查→入库→出库自检→二次搬运→使用前的班组自检→使用a)所用管材必须具有质量证明书、合格证等资料，阀门等管道附件本体上必须有完好无损的铭牌。b)管道和管件进入现场经自检合格后，及时填写材质报检单，向监理工程师报验，经检查合格后，方可使用。c)进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明规格、名称、材质并建立台帐，做到账、物、卡相符，收发手续完整。堆放中要有防止管材变形的措施，不能堆码过高。d)管道、管件、阀门等在搬运、安装过程中要轻拿轻放，禁止扔摔等方式搬运。C、管道在验收及使用前进行外观检查，其表面符合下列要求：a)无裂纹、缩孔、夹渣、重皮等缺陷；b)无超过壁厚负偏差的锈蚀、凹陷及其他机械损伤；c)有材质证明或标记。d)阀门的型号、规格符合图纸及设计要求，安装前从每批中抽查10％进行强度和严密性试验，在主干管上起截断作用的阀门逐个进...
