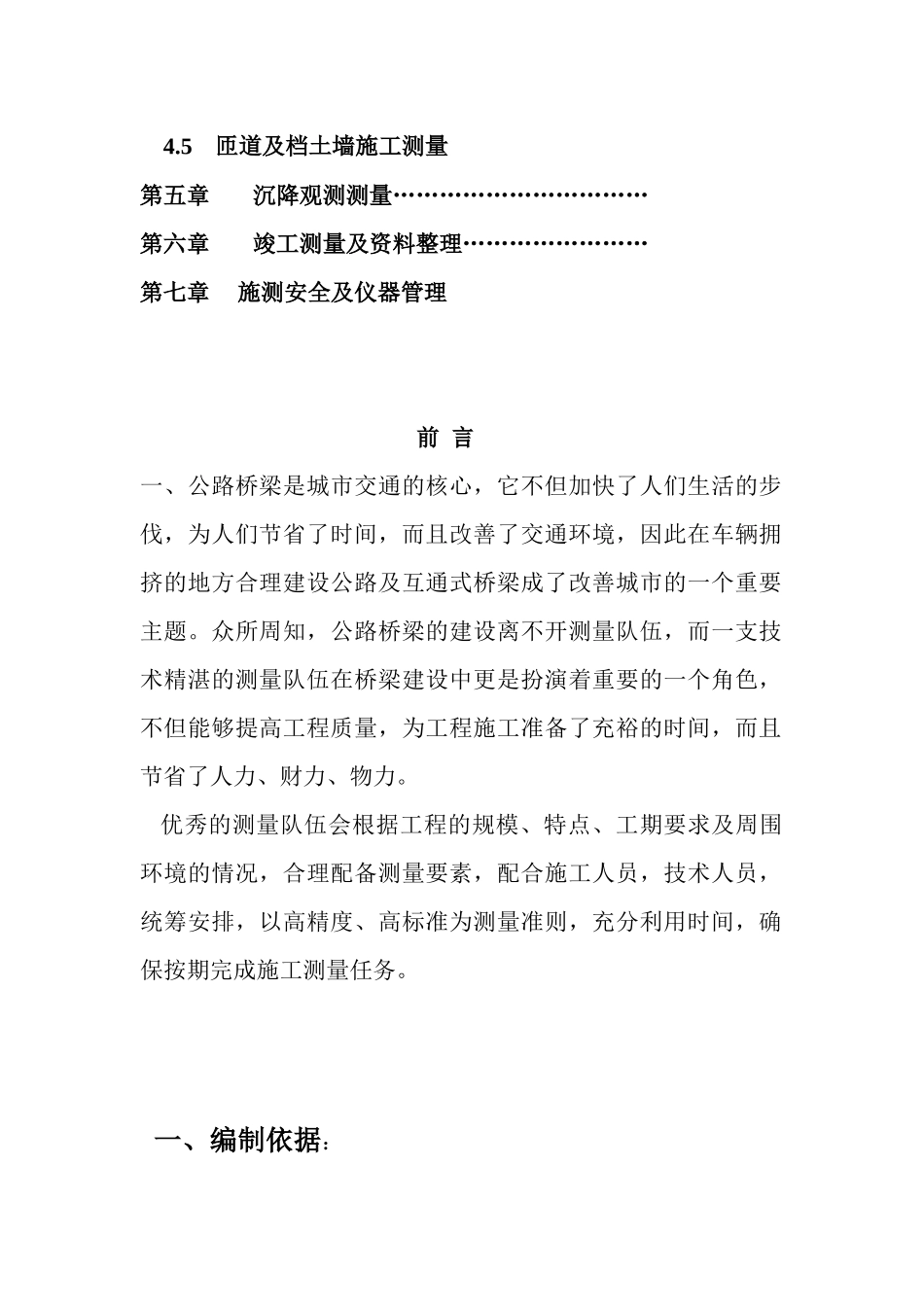

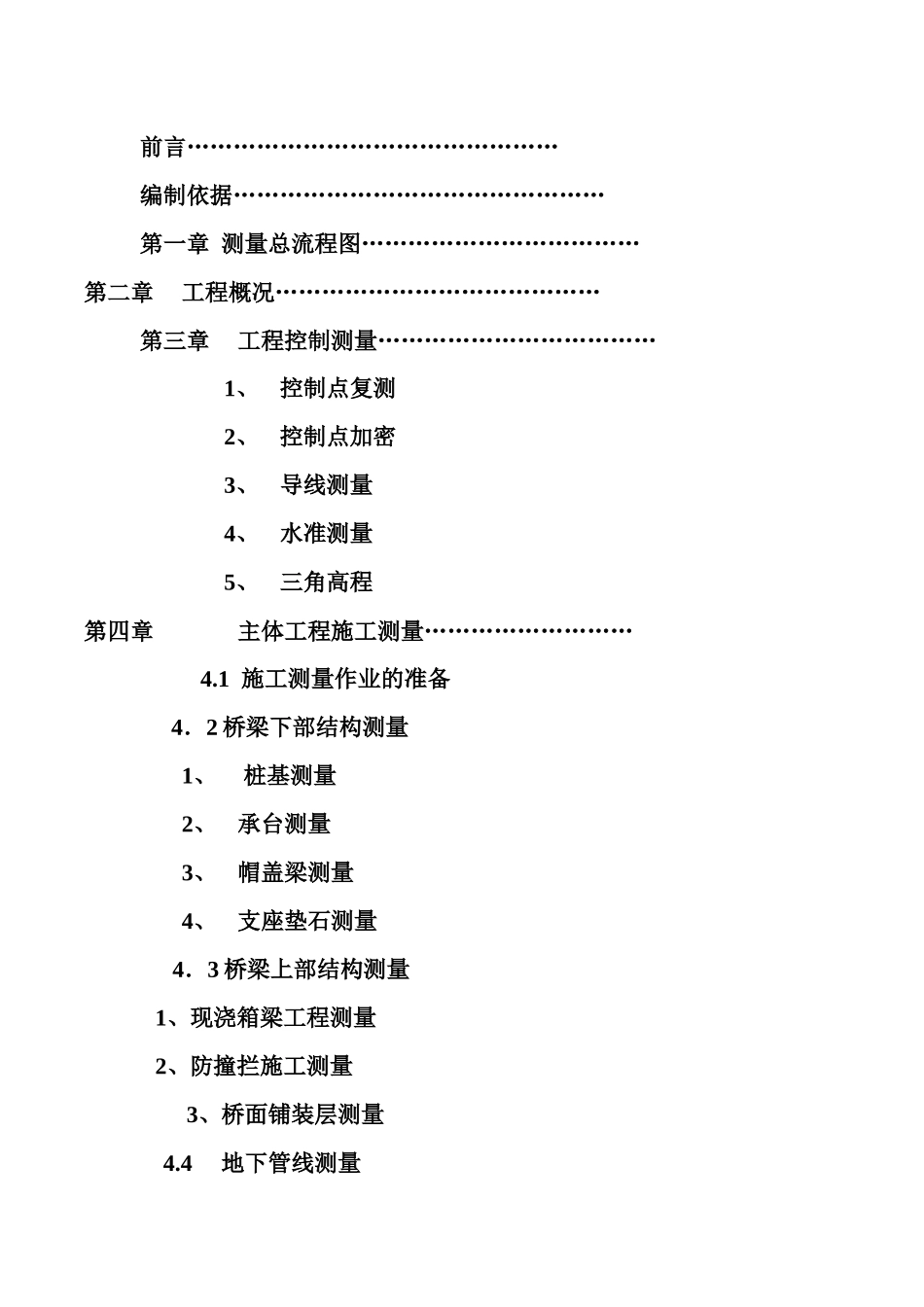

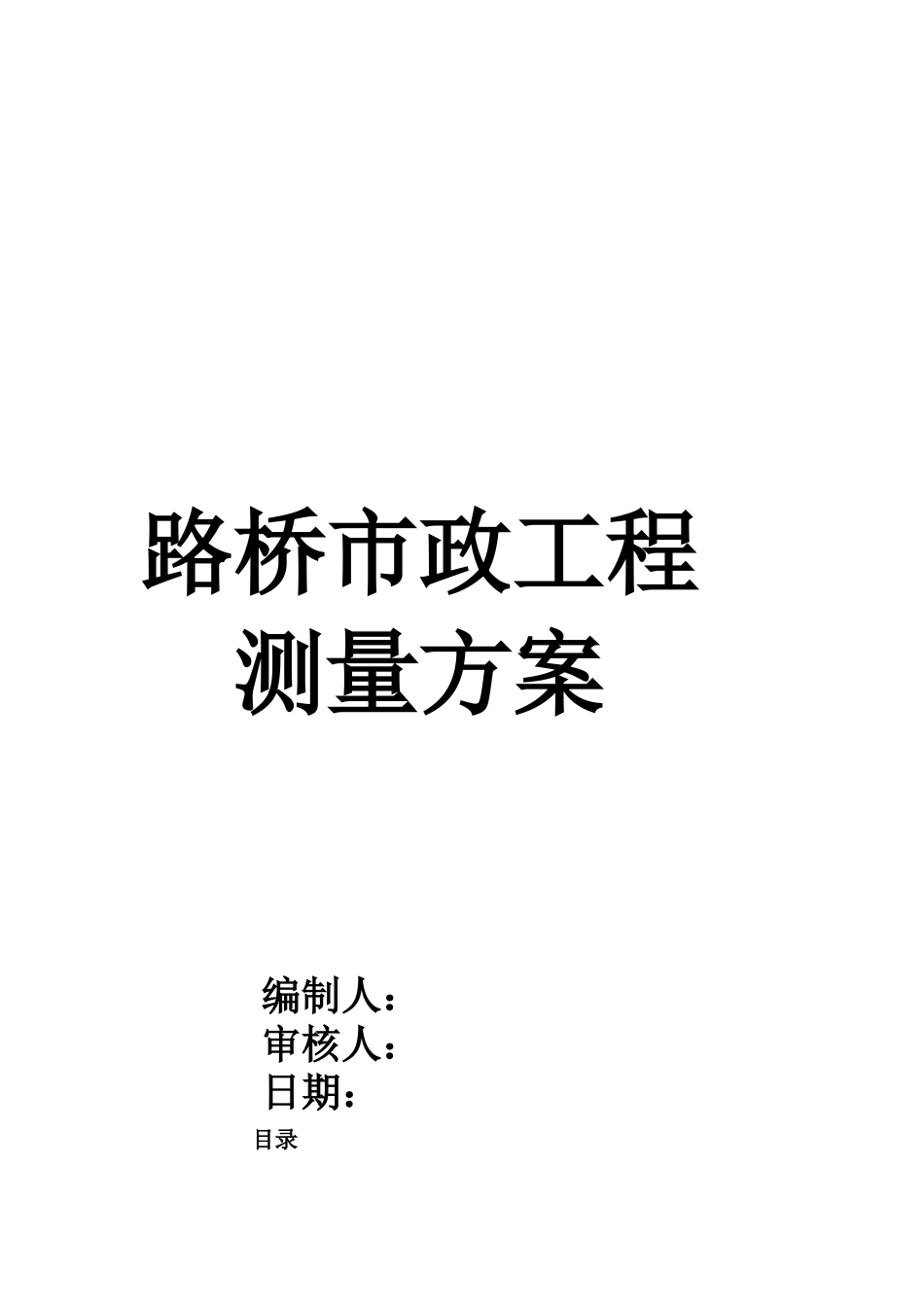

路桥市政工程测量方案编制人：审核人：日期：目录前言…………………………………………编制依据…………………………………………第一章测量总流程图………………………………第二章工程概况……………………………………第三章工程控制测量………………………………1、控制点复测2、控制点加密3、导线测量4、水准测量5、三角高程第四章主体工程施工测量………………………4.1施工测量作业的准备4．2桥梁下部结构测量1、桩基测量2、承台测量3、帽盖梁测量4、支座垫石测量4．3桥梁上部结构测量1、现浇箱梁工程测量2、防撞拦施工测量3、桥面铺装层测量4.4地下管线测量4.5匝道及档土墙施工测量第五章沉降观测测量……………………………第六章竣工测量及资料整理……………………第七章施测安全及仪器管理前言一、公路桥梁是城市交通的核心，它不但加快了人们生活的步伐，为人们节省了时间，而且改善了交通环境，因此在车辆拥挤的地方合理建设公路及互通式桥梁成了改善城市的一个重要主题。众所周知，公路桥梁的建设离不开测量队伍，而一支技术精湛的测量队伍在桥梁建设中更是扮演着重要的一个角色，不但能够提高工程质量，为工程施工准备了充裕的时间，而且节省了人力、财力、物力。优秀的测量队伍会根据工程的规模、特点、工期要求及周围环境的情况，合理配备测量要素，配合施工人员，技术人员，统筹安排，以高精度、高标准为测量准则，充分利用时间，确保按期完成施工测量任务。一、编制依据：1.1《工程测量规范》（GB50026-----93）1.2《路桥工程施工手册》1.3《公路测绘手册》1.4由XX设计院提供《测量成果报告书》1.5《公路测量》1.6《XXX工程施工图纸》1.7《路桥工程验收规范及规程》1.8坐标为深圳市独立坐标系，高程为黄海高程第一章测量总流程图由于工程规模较大，兼地形、工程结构的复杂，测量工作任务也较大，为保证测量工作的顺利进行。保证工程顺利完工。根据工程需要我们做如下测量操作流程图，（采用全站仪进行测量放样，用~~型水准仪进行高程控制测量）数据有问题，申报项目工程部部工程部复核并加密控制点，并布设控制网控制点有问题申报监理工程师桥梁工程测量读懂桥梁设计图纸做好施工放样数据准备了解工程概况及校核图纸数据桥梁下部结构工程施工放样及标高测量桥梁上部结构工程施工放样及标高测量匝道施工放样及标高测量细读匝道施工设计图并了解底部底部管线布设情况做好施工测量数据准备底部管线施工放样及标高测量匝道、桥梁竣工测量绘制交样单交样、测量竣工资料整理并归档工程测量工作基本完成接上页，匝道挡墙工程施工放样及标高测量路面工程施工放样及标高测量第二章一/工程概况二、校核图纸数据：施工图纸是测量放样的主要依据，图纸数据校核是第一步，作为测量人员首先应读懂并理解施工图纸的设计意图，才能准确的进行图纸数据校核.其步骤如下：首先,应该了解图纸的工程概况及技术要求,其次应该读懂图纸总平面设计图，了解工程各部位的平面位置，红线桩位图，周围现状建筑物、公路、桥梁位置，合理有效利用，为今后控制点布设及施工放样创造有利条件。其次，1.阅读图纸所有桩基，桥台，盖帽梁平面图、立面图、剖面图。了解它们的形状、尺寸、构造，特别是轴线尺寸、结构尺寸。2、校核桥梁桩位坐标与高程，可根据图纸提供的曲线要素（曲线要素也需要检查）逐个检查，对应桩号与高程是否一致，承台高程与地下管道是否有冲突，如若发现有误或承台与地下管道有冲突，应该及时上报项目工程部，由工程部妥善解决。3、校核墩顶、台帽、盖梁坐标与高程，其高程应该根据桥面设计纵横断面图提供的设计高程逐层减去桥面铺装层厚、箱梁高度、支座垫石厚度，如果发现与图纸对应不上应该及时上报工程部，交由工程部处决。4、校核桥梁各平面尺寸及结构尺寸，检查其距离是否与对应坐标有出入。5、校核挡墙顶及挡墙基础顶面高程，应该根据匝道路面纵横断面图对应计算并以计算高程为准，如发现有出入的地方应上报工程部，6、校核两匝道汇车口及出车口处对应桩号的高程是否一致，如果不符则应该上报工程部，交由工程部处理，7、校核地下管道高程，如电缆人孔井、雨水与给水...
