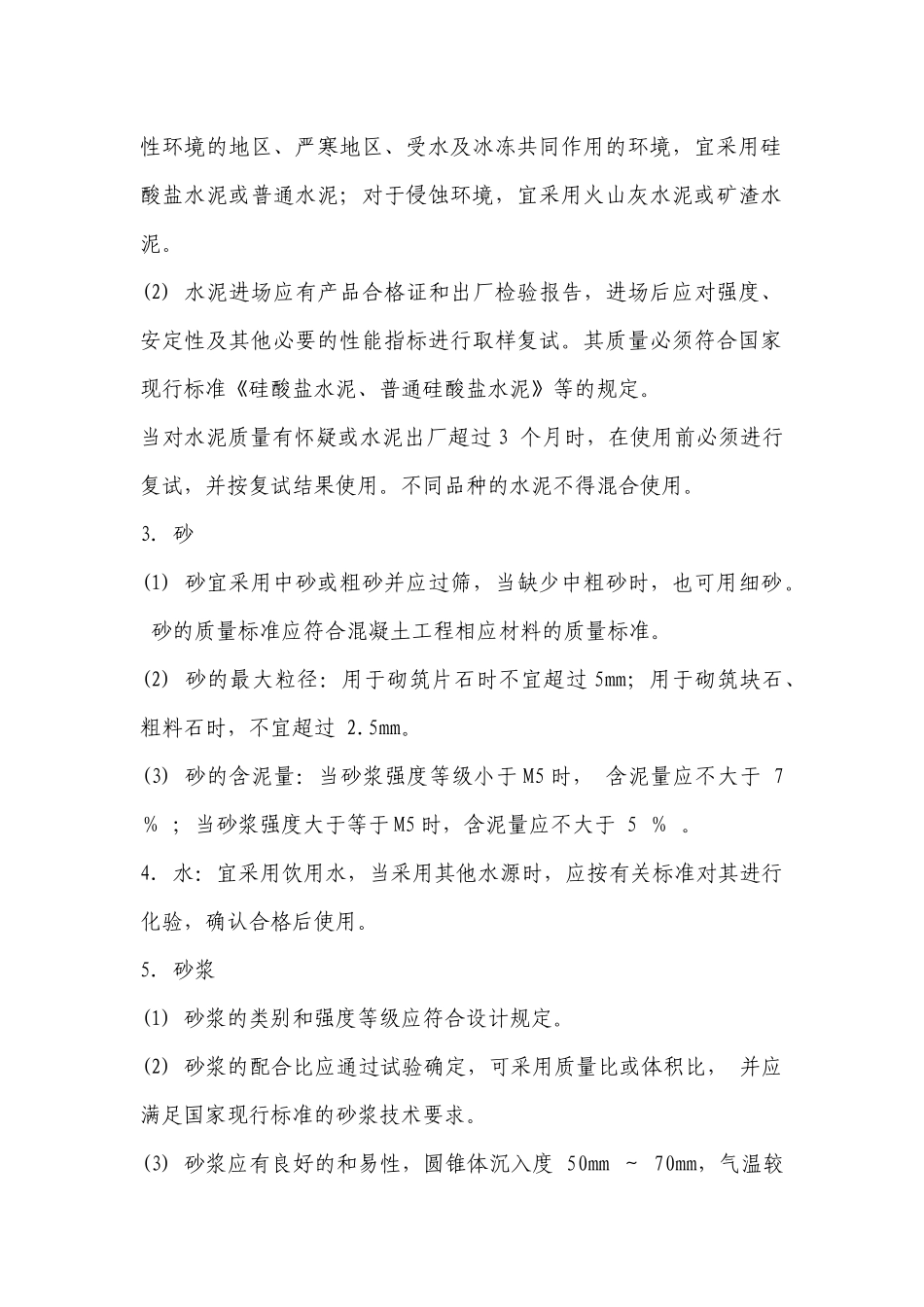

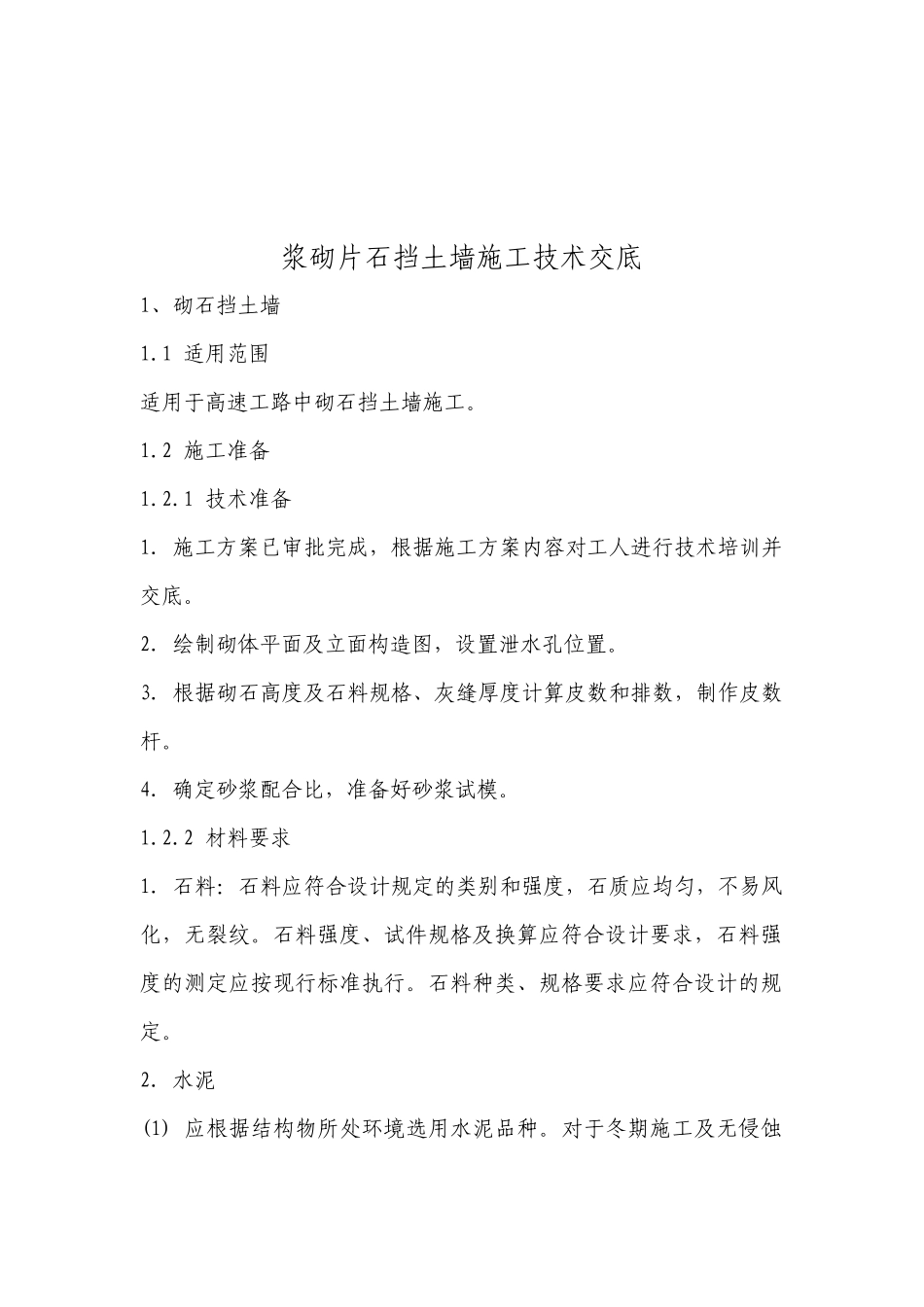

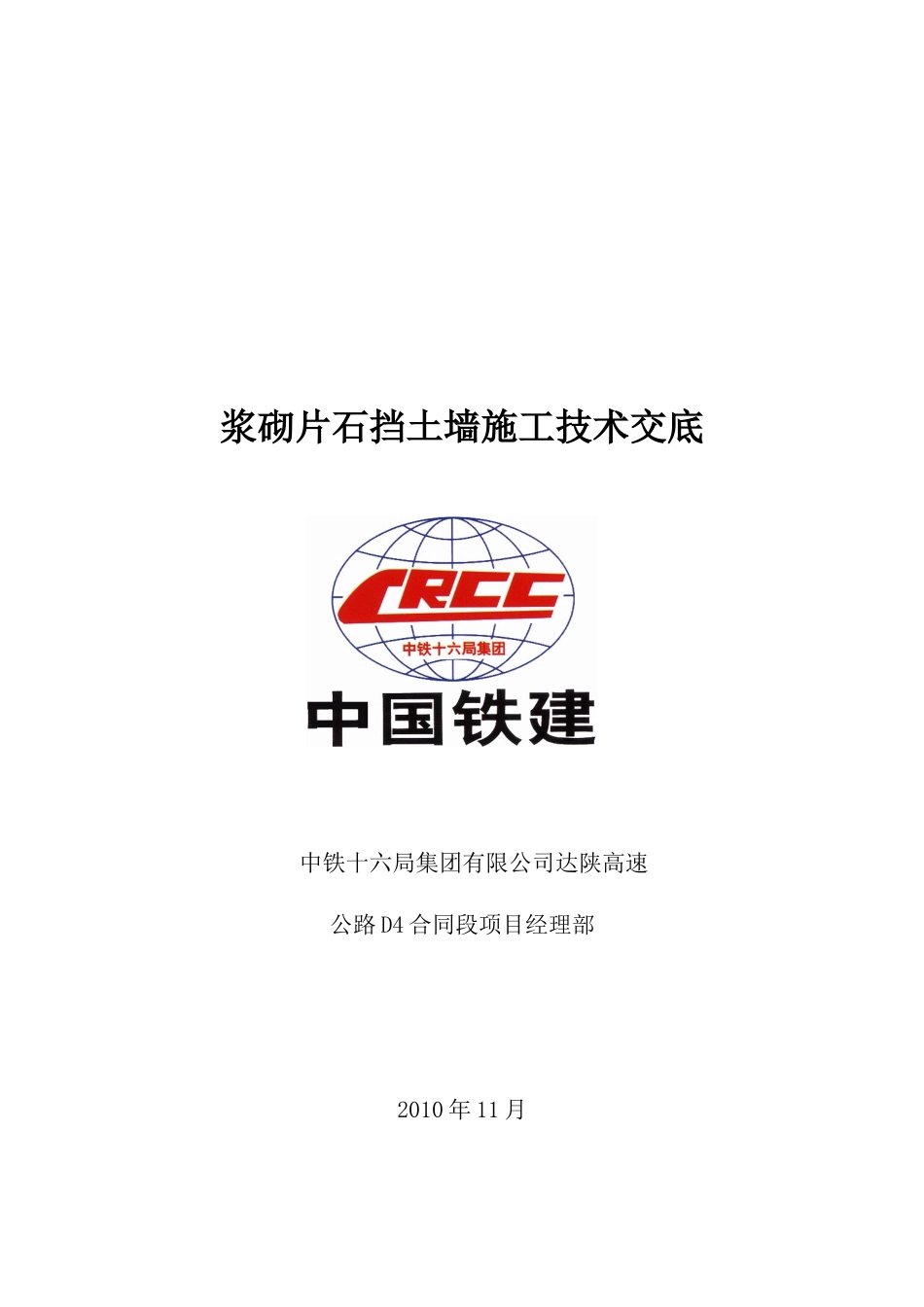

浆砌片石挡土墙施工技术交底中铁十六局集团有限公司达陕高速公路D4合同段项目经理部2010年11月浆砌片石挡土墙施工技术交底1、砌石挡土墙1.1适用范围适用于高速工路中砌石挡土墙施工。1.2施工准备1.2.1技术准备1.施工方案已审批完成，根据施工方案内容对工人进行技术培训并交底。2.绘制砌体平面及立面构造图，设置泄水孔位置。3.根据砌石高度及石料规格、灰缝厚度计算皮数和排数，制作皮数杆。4.确定砂浆配合比，准备好砂浆试模。1.2.2材料要求1.石料：石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹。石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行标准执行。石料种类、规格要求应符合设计的规定。2.水泥(1)应根据结构物所处环境选用水泥品种。对于冬期施工及无侵蚀性环境的地区、严寒地区、受水及冰冻共同作用的环境，宜采用硅酸盐水泥或普通水泥；对于侵蚀环境，宜采用火山灰水泥或矿渣水泥。(2)水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》等的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。3.砂(1)砂宜采用中砂或粗砂并应过筛，当缺少中粗砂时，也可用细砂。砂的质量标准应符合混凝土工程相应材料的质量标准。(2)砂的最大粒径：用于砌筑片石时不宜超过5mm；用于砌筑块石、粗料石时，不宜超过2.5mm。(3)砂的含泥量：当砂浆强度等级小于M5时，含泥量应不大于7％；当砂浆强度大于等于M5时，含泥量应不大于5％。4.水：宜采用饮用水，当采用其他水源时，应按有关标准对其进行化验，确认合格后使用。5.砂浆(1)砂浆的类别和强度等级应符合设计规定。(2)砂浆的配合比应通过试验确定，可采用质量比或体积比，并应满足国家现行标准的砂浆技术要求。(3)砂浆应有良好的和易性，圆锥体沉入度50mm～70mm，气温较施工准备基础开挖基础施工测量放线基底检查高时可适当增大。1.2.3机具设备1.机具：砂浆强制搅拌机、小推车、筛子、铁锹、磅秤；托灰板、橡皮锤、大铲、小手锤、抹子、皮数杆等。2.安全防护设施：脚手架(适用于高挡墙)、安全帽、安全带、防护手套。3.计量检测用具：水平尺、塞尺、小线、靠尺、坡度尺。1.2.4作业条件1.挡土墙基槽按设计要求验收。基础或垫层已施工完毕。2.测量放线经复核无误，并对桩点进行加密和保护。3.按技术要求，设置分段施工位置，一般宜设在基础变形缝部位。1.3施工工艺1.3.1工艺流程挡土墙施工工艺框图1.3.2操作工艺1.测量放线(1)根据设计图纸，按照道路、桥梁施工中线、高程点测放挡墙的平面位置和纵断高程。(2)在基础或垫层表面弹出轴线及墙身线。2.砂浆拌制(1)砂浆宜利用机械搅拌，投料顺序应先倒砂、水泥、掺合料，最后加水。搅拌时间宜为3～5min，不得少于90s。砂浆稠度应控制在50mm～70mm。(2)砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在3～4h内使用完毕，气温超过30℃时，宜在2～3h内使用完毕。发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。(3)为改善水泥砂浆的和易性，可掺入无机塑化剂或以皂化松香为主要成分的微沫剂等有机塑化剂，其掺量可以通过试验确定。(4)砂浆试块：各个构筑物或每50m3砌体制作立方体试块一组(6块)，如砂浆配合比变化时，应相应制作试块。3.基础砌筑(1)将皮数杆立于石砌体的转角处和交接处，在皮数杆之间挂线控制水平灰缝高度。(2)基础石料砌筑时，基础第一皮石块应座浆，即在开始砌筑前先铺砂浆30mm～50mm，然后选用较大较整齐的石块，大面朝下，放稳放平。从第二皮开始，应分皮卧砌，并应按上下错缝，内外搭接，不得采用外面侧立石块中间填心的砌法。(3)基础转角和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处，应留成斜槎。(4)挡土墙基础与原有构筑物基础相衔接时，基础结合部位应按设计要求处理。(5)基础砌筑时，石块间较大的空隙应先填塞砂浆，后用碎石块嵌塞，不得采用先摆碎石块，后塞砂浆或干填碎石块方法。(6)基础的最上一皮，宜...
