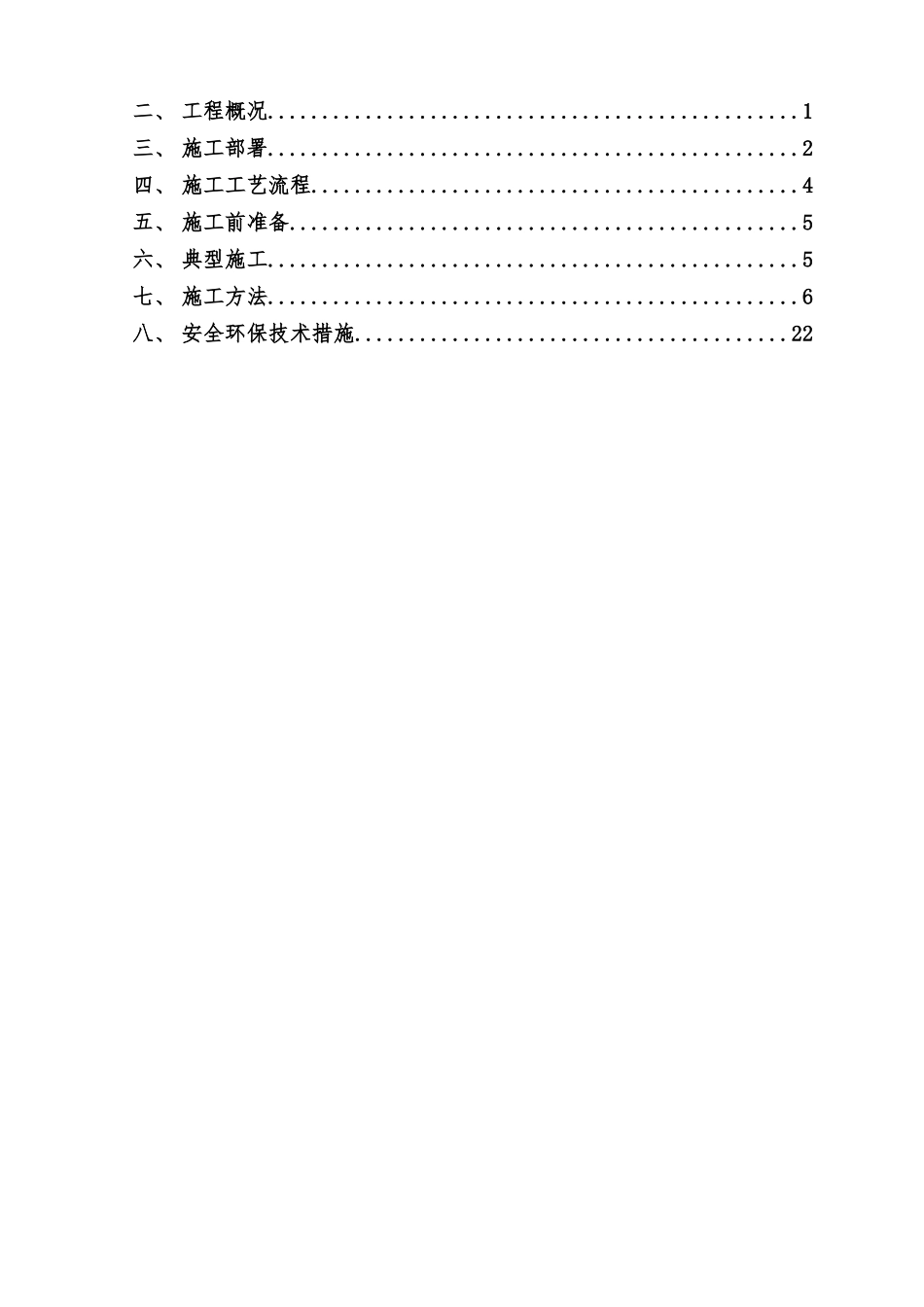

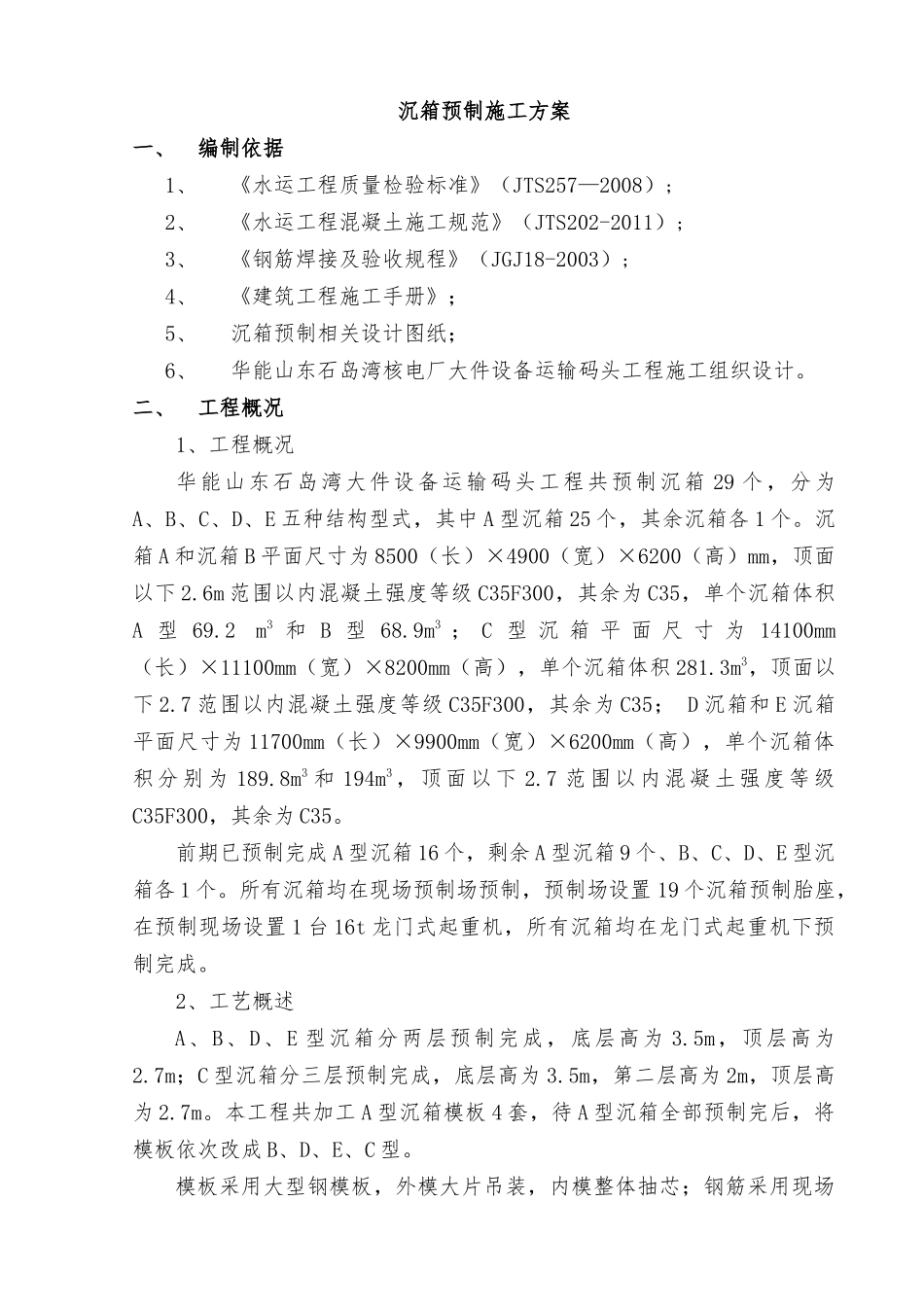

目录一、编制依据.................................................1中交一航局第二工程有限公司石岛湾核电工程项目经理部华能山东石岛湾核电厂大件设备运输码头工程沉箱预制施工方案内部编号：FA-16题目：沉箱预制施工方案类别工作程序编制部门工程部BPRE版次状态编制技术审核安全审核批准修改说明受控状态二、工程概况.................................................1三、施工部署.................................................2四、施工工艺流程.............................................4五、施工前准备...............................................5六、典型施工.................................................5七、施工方法.................................................6八、安全环保技术措施........................................22沉箱预制施工方案一、编制依据1、《水运工程质量检验标准》（JTS257—2008）;2、《水运工程混凝土施工规范》（JTS202-2011）;3、《钢筋焊接及验收规程》（JGJ18-2003）;4、《建筑工程施工手册》；5、沉箱预制相关设计图纸；6、华能山东石岛湾核电厂大件设备运输码头工程施工组织设计。二、工程概况1、工程概况华能山东石岛湾大件设备运输码头工程共预制沉箱29个，分为A、B、C、D、E五种结构型式，其中A型沉箱25个，其余沉箱各1个。沉箱A和沉箱B平面尺寸为8500（长）×4900（宽）×6200（高）mm，顶面以下2.6m范围以内混凝土强度等级C35F300，其余为C35，单个沉箱体积A型69.2m3和B型68.9m3；C型沉箱平面尺寸为14100mm（长）×11100mm（宽）×8200mm（高），单个沉箱体积281.3m3，顶面以下2.7范围以内混凝土强度等级C35F300，其余为C35；D沉箱和E沉箱平面尺寸为11700mm（长）×9900mm（宽）×6200mm（高），单个沉箱体积分别为189.8m3和194m3，顶面以下2.7范围以内混凝土强度等级C35F300，其余为C35。前期已预制完成A型沉箱16个，剩余A型沉箱9个、B、C、D、E型沉箱各1个。所有沉箱均在现场预制场预制，预制场设置19个沉箱预制胎座，在预制现场设置1台16t龙门式起重机，所有沉箱均在龙门式起重机下预制完成。2、工艺概述A、B、D、E型沉箱分两层预制完成，底层高为3.5m，顶层高为2.7m；C型沉箱分三层预制完成，底层高为3.5m，第二层高为2m，顶层高为2.7m。本工程共加工A型沉箱模板4套，待A型沉箱全部预制完后，将模板依次改成B、D、E、C型。模板采用大型钢模板，外模大片吊装，内模整体抽芯；钢筋采用现场绑扎和在托架上绑扎成钢筋网片的施工工艺；砼由自建的搅拌站供应，吊罐配合运输汽车水平运送，吊车起吊吊罐将混凝土入模的施工工艺。三、施工部署1、施工进度计划受现场施工准备工作影响，沉箱预制计划开始施工时间暂定为2013年11月10日，计划完工时间暂定为2014年04月09日。在2013年12月01日至2014年2月28日暂定为冬季施工期，不进行沉箱砼预制施工。单层沉箱预制工效表施工工序支立芯模钢筋绑扎模板支立混凝土浇筑达到拆模强度作业时间（h）4168816说明表中作业时间已经考虑各工序衔接时间；拆模时间根据实际气温调整。如上表所述，单层沉箱预制时间48h，约合2d。综合考虑天气等因素，单层沉箱预制时间按照4d考虑。工人24小时分两班进行沉箱预制施工作业。本工程沉箱均分2层浇注，因此单个沉箱需8个工作日预制完毕。也即1套模板需8天才能循环一次。配备4套模板，因此在8天内可以预制4个沉箱，平均2天完成一个沉箱。因此从2013年11月10日至2013年11月22日可完成第一批6个沉箱的砼预制工作。2013年12月01日至2014年02月28日不进行砼预制施工，2014年03月07日开始进行剩余共计4个A、B型沉箱的预制，配备2套模板，2014年03月23日可完成剩余的A、B型沉箱的预制。从2014年02月27日至2014年04月09日进行C、D、E型沉箱预制，工期里面充分考虑了模板从D、E型沉箱模板修改成C型沉箱模板所需15天的时间。2、资源配置（1）机械配备序号名称型号规格数量备注1龙门式起重机MH25016t/20kW1台跨距33m，高度18m2运输汽车5t3台3振捣棒Ø501.5kW6套4钢筋切断机GJSY-1610kW2台5钢筋弯曲机WJ-13kW2台6钢筋对焊机GJSY-25100kW1...
