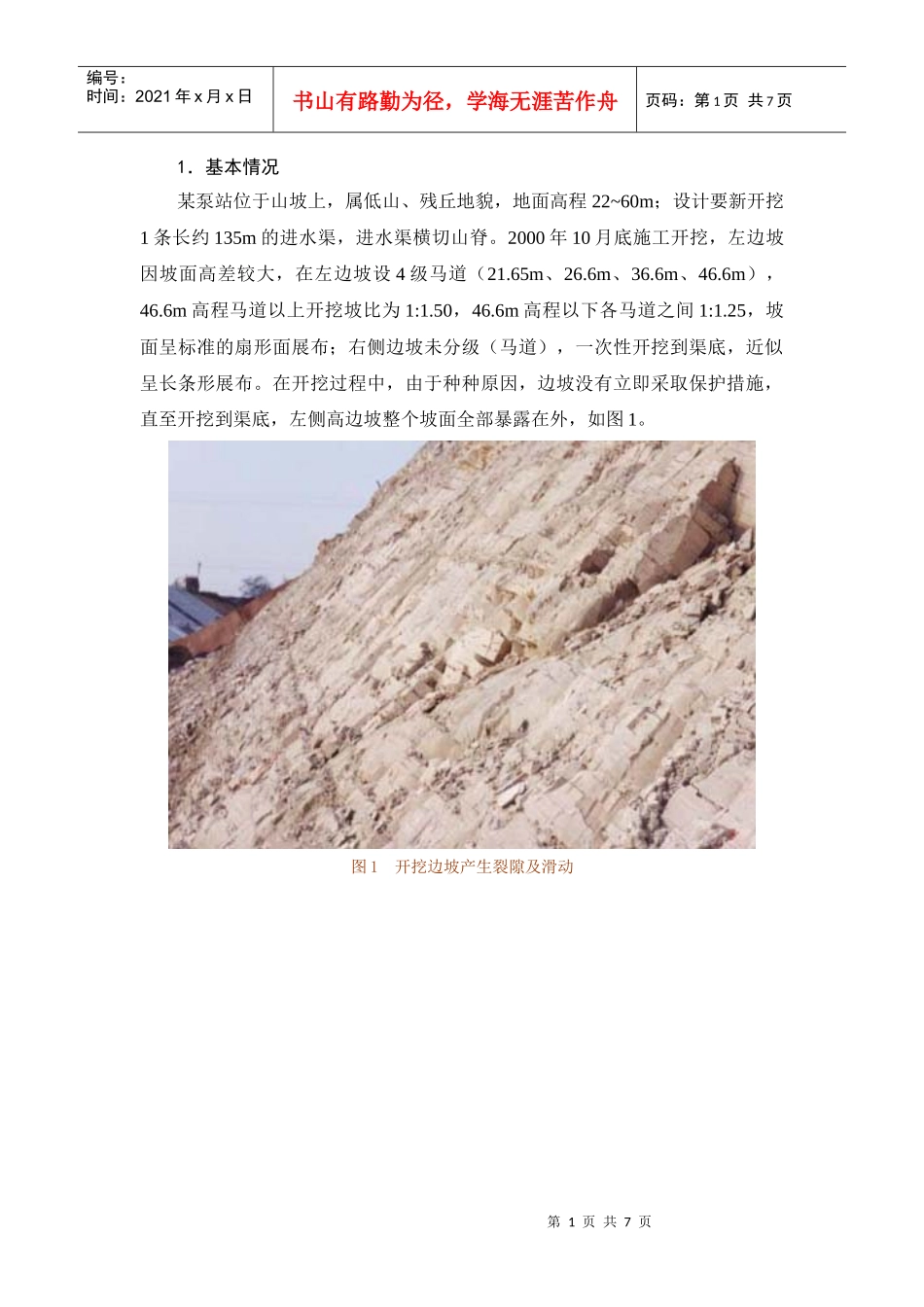

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1．基本情况某泵站位于山坡上，属低山、残丘地貌，地面高程22~60m；设计要新开挖1条长约135m的进水渠，进水渠横切山脊。2000年10月底施工开挖，左边坡因坡面高差较大，在左边坡设4级马道（21.65m、26.6m、36.6m、46.6m），46.6m高程马道以上开挖坡比为1:1.50，46.6m高程以下各马道之间1:1.25，坡面呈标准的扇形面展布；右侧边坡未分级（马道），一次性开挖到渠底，近似呈长条形展布。在开挖过程中，由于种种原因，边坡没有立即采取保护措施，直至开挖到渠底，左侧高边坡整个坡面全部暴露在外，如图1。图1开挖边坡产生裂隙及滑动第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页图2上部为临时锚杆支护，下部碳质泥岩产生局部破坏在进水渠局部段开挖至设计底板高程时，左侧边坡渠底附近的炭质泥岩就出现了部分隆起、滑塌现象（见图2），同时在26.6m马道以上出现裂缝。进水渠左侧高边坡（在26.60m~36.60m马道之间）于2001年春节前后的雨天，出现了第1次的大面积滑塌，虽然后来在左边坡26.60m~36.60m马道之间做了喷砼浆保护与局部喷锚挂网保护等措施，但在后期的两次暴雨天中又分别在26.60m~36.60m马道以及36.60m马道以上出现了大面积坡体滑移、隆起及崩塌，整个坡面到处出现隆起或反坡向的拉开裂缝，几乎到了逢雨必滑的地步，给工程施工与正常运行都带来了极为不利的影响，对工程的安全与稳定带来很大隐患。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页图3边坡的典型坡面表1土的物理特性类别基本性质颗粒组成(%)含水率%土粒比重天然密度g/cm3饱和度%塑限%液限%塑限指数自由膨胀率%0.25-0.075mm0.075-0.005mm<0.005mm<0.002mm坡积棕黄色粉质粘土28.12.731.8193.625.538.613.112.06.130.360.342.2灰白色粉砂质泥岩26.22.771.9195.82944.515.59.01.731.556.542.7灰黑色炭质泥岩28.72.791.9297.328.546.718.221.01.826.567.549.1灰褐色含砾砂质泥岩18.32.791.9977.51930.511.518.55.638.726192、边坡滑塌原因分析从整个边坡体的滑塌情况来看，当边坡开挖至渠底时，在边坡暴露、未做任何保护措施之前，边坡仅是在26.6m马道附近与渠底的炭质泥岩发生隆起、滑塌，在左边坡36.6m以上的左侧局部土体发生坍塌；对26.6m马道以下至渠底与26.6m马道以上附近进行喷锚支护后，在整个坡面上喷上一层厚约15cm素砼保护，但坡面还多处出现反坡向下切横向裂缝，裂缝深达2m多，宽约10~20cm，斜交坡面马道延伸，长约5~30m不等，以至后来发展到46.6m马道以上的坡面土第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页体整体下沉10~30cm，36.6m~46.6m马道之间几乎整体滑塌、降起、开裂、沉降，26.6m马道以上坡面岩体大部分产生滑塌，整个左边坡坡面几乎被滑塌体所覆盖，最厚处近5m；通过施工地质的现场查勘及钻孔地质资料分析，左边坡滑塌的主要原因有如下几点：图4开挖初期在坡底用木桩临时支护（1）边坡开挖出来后相当长一段时间内未作任何边坡保护处理，使其暴露、临空时间过长，且经过连续的雨季冲刷和阳光曝晒，使坡面本来就软弱的岩体反复产生软化、膨胀、龟裂，从而坍塌失稳。后来虽然做了表层喷锚支护，但在上述种种滑坡诱因下，支护的作用是非常不明显的。（2）该供水泵站进水渠底板高程为17.1m，左边坡最大坡顶高程约61m，边坡相对高差较大，开挖坡比仅在46.6m马道以上为1:1.5，余下坡比均为1：1.25，此开挖坡比，由于征地等客观问题，没有达到工程地质建议的坡比值，加上边坡挖好后没有及时支护，使其临空时间过长，从而引起坡体岩体滑塌。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页图5临时锚杆支护破坏（3）边坡的岩体不但软弱，同时层间节理、裂隙呈网状发育，将边坡岩体切割成多个块体与楔形体，顺坡向的节理、裂隙面平直、光滑，利于边坡岩体的滑落，从而引起边坡的不稳。（4）进水渠所在地段地下水埋藏浅，未...
