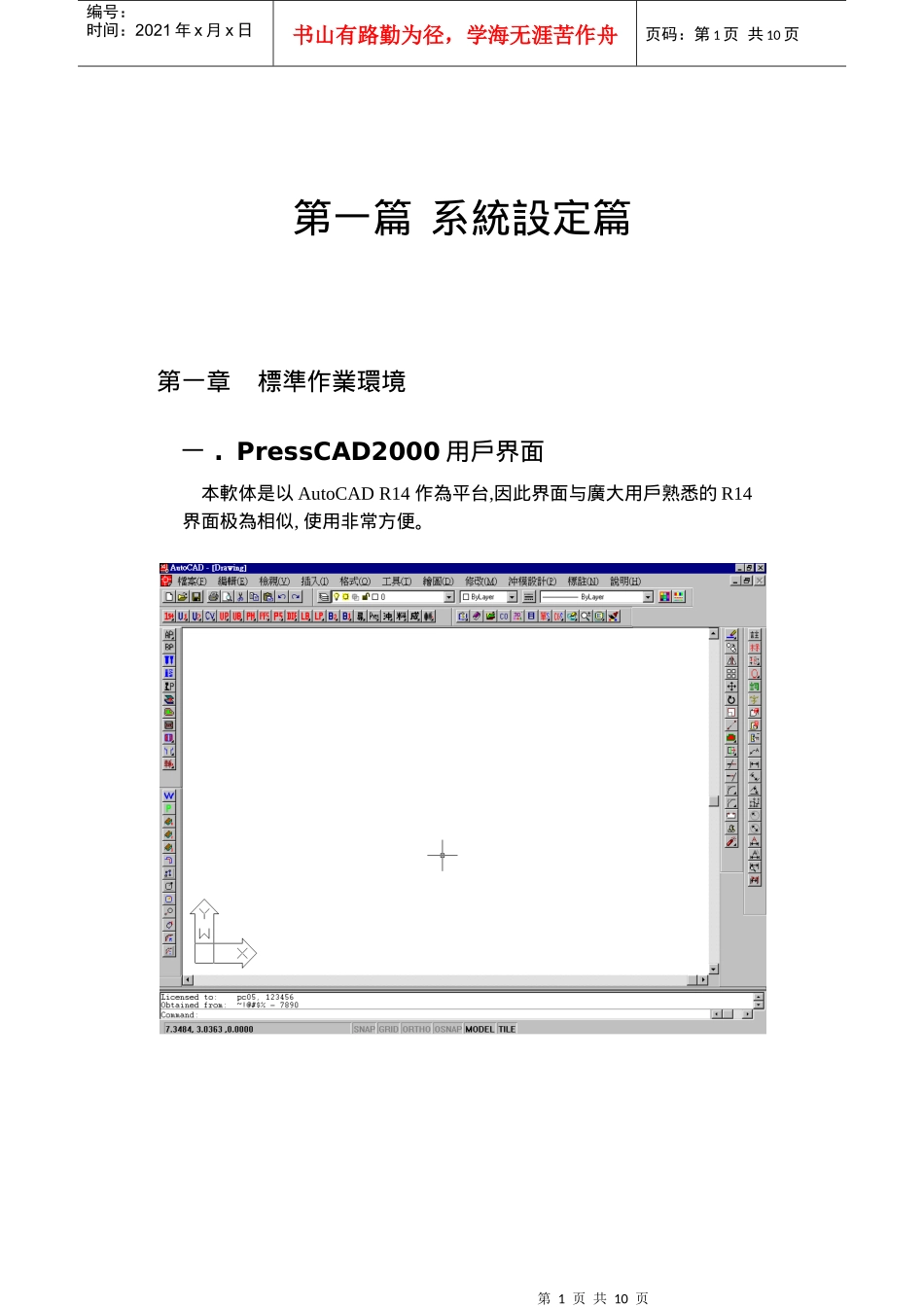

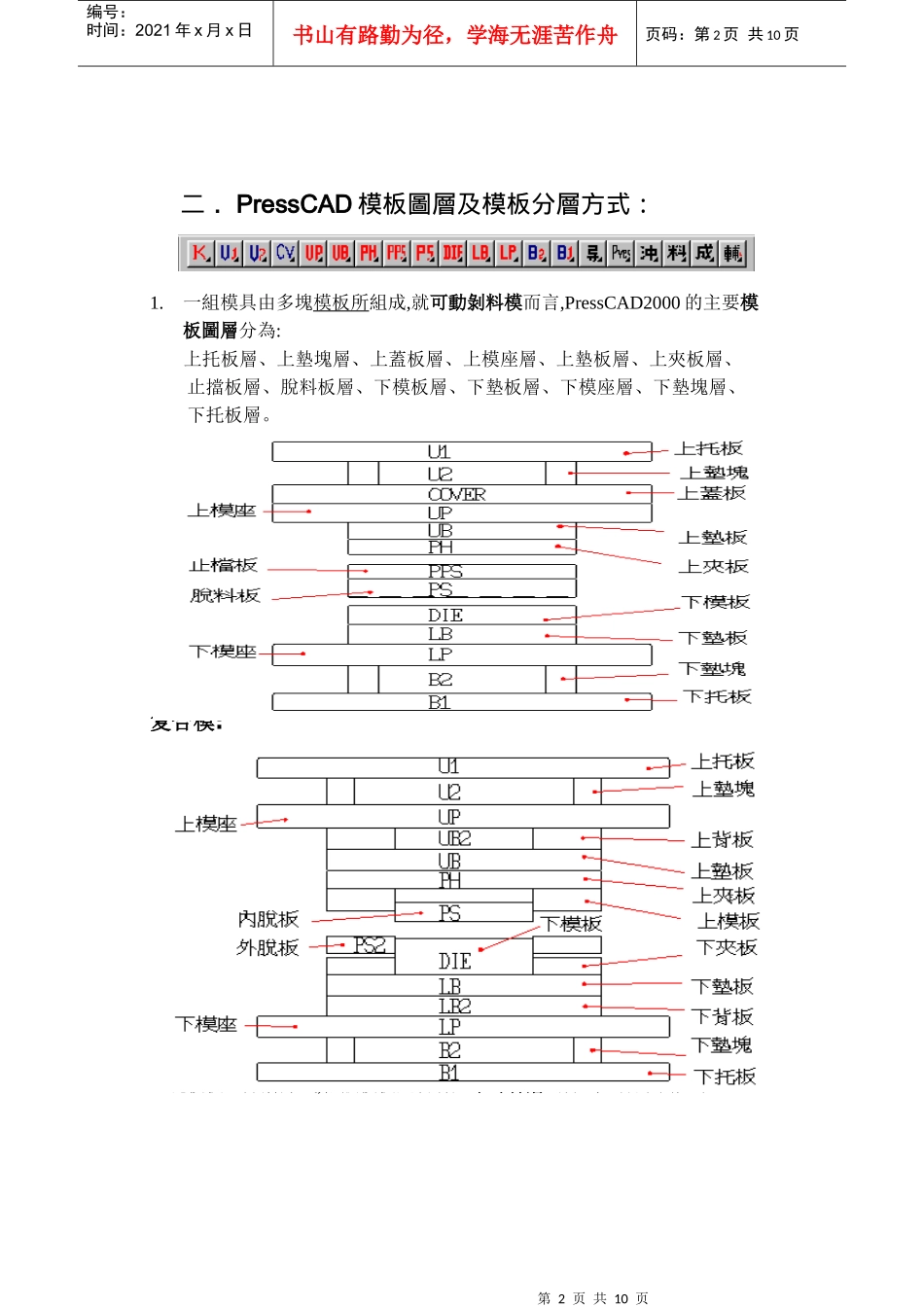

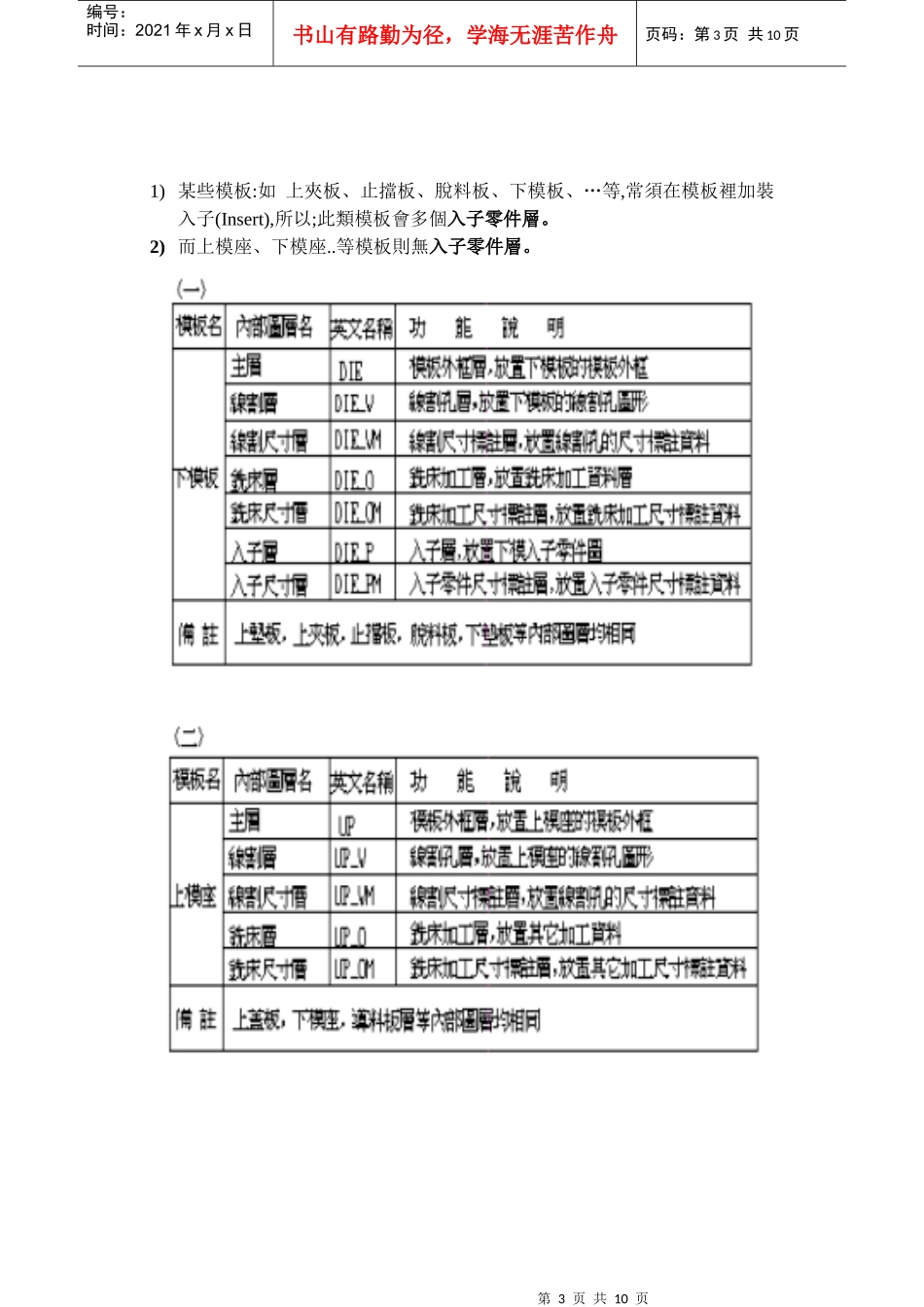

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第一篇系統設定篇第一章標準作業環境一.PressCAD2000用戶界面本軟体是以AutoCADR14作為平台,因此界面与廣大用戶熟悉的R14界面极為相似,使用非常方便。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页二.PressCAD模板圖層及模板分層方式：1.一組模具由多塊模板所組成,就可動剝料模而言,PressCAD2000的主要模板圖層分為:上托板層、上墊塊層、上蓋板層、上模座層、上墊板層、上夾板層、止擋板層、脫料板層、下模板層、下墊板層、下模座層、下墊塊層、下托板層。复合模:一塊模板之分層方式,依該模板是否有入子零件層而分為二類舉例如下：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1)某些模板:如上夾板、止擋板、脫料板、下模板、…等,常須在模板裡加裝入子(Insert),所以;此類模板會多個入子零件層。2)而上模座、下模座..等模板則無入子零件層。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页三.PressCAD2000的圖層管理方式PressCAD2000對圖層有一套有效的管理方式¸而許多的操作應用也都與圖層有關;因此,若能對各圖層的功能有所瞭解¸必能提昇模具設計的效率。PressCAD2000是以機械加工的觀念來管理圖層；各模板皆有獨立對應的圖層¸會依加工方式將圖元自動產生在對應的圖層裡。《例如:會將線割孔自動產生在對應的線割層(W),將銑床加工孔產生在對應的銑床層(O),.......等》。1.PressCAD2000系統使用之圖層：系統圖層目的，在於存放供系統使用之相關資料。例如零件數量、規格…等。模具零件圖層(PRESS)主要用於存放各種模板零件資料(除了沖頭、入子之外的其它標準零件)，以供料表清單之零件統計及模具組立圖之零件繪製,可細分為四層。(1)PRESS層：(一般沖模層)放置模板資料。(2)PRESS_U:(上沖模層)放置與上模有關的零件如上模螺絲、上模合銷、等高套筒…等零件。(1)PRESS_D:(下沖模層)放置與下模有關的零件如下模螺絲、下模合銷浮昇銷…等零件。(4)PRESS_M:(中沖模層)放置與脫料板有關的零件如脫料板引導銷...等。沖頭層：用於存放沖頭零件資料的圖元,如A沖複製、B沖複製、異型創建…等,皆會於沖頭層產生代表沖頭之零件圖元。輔助線層：本系統之內定輔助線層有:料帶層、第0層、第1層、成品層。1.料帶層：用於存放料條排列資料的圖元。2.第0層(上模輔助線層):供使用者繪製屬於上模之沖頭輔助線。3.第1層(下模輔助線層):供使用者繪製屬於下模之1.料帶層沖頭輔助線。4.成品層:用於存放成品資料的圖元。導料板層：用於存放導料板資料的圖層。2.圖層之設定及選擇☆圖層之設定:本系統提供開放的圖層設定檔，可於設定檔(dat\layer.dat)內指第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页定各圖層之顏色、線形…等¸系統會於載入時自動執行該程式¸用以設定PressCAD之初始圖層環境。執行[建模具圖層]功能時,即是讀取此設定檔內的資料來設定模具圖層。☆圖層之管理:本系統提供很方便的圖層管理方式﹐只需點選Icon圖像即可實現圖層之開、關、复制等操作。☆圖層之切換:(1)可直接點選對應之Icon圖像,紅色欄代表單開此模板層（除尺寸層）﹐藍色欄代表單開此層﹐綠色欄代表加開此層。(2)可於指令輸入區直接輸入圖層名以快速指令切換所要圖層。例如:輸入1代表加開第1層(同時將該層定為目前工作圖層);輸入O1代表單獨開啟第1層(其餘圖層會被關閉,並將該層定為工作圖層);輸入T1代表加開第1層(但不改變目前之工作圖層)輸入F1代表關閉第1層;第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页以上設定圖層之快速指令可於ACAD.PGP檔內設定之.【註】1.O:only(單開)T:Thraw(解凍)F:freeze(凍結)2.不能用此命令開啟所有圖層四.系統資料庫本系統採用開放式的資料庫,內含標準之資料.使用者更可視實際需要進一步擴充或修改之。※指令輸入方式下拉功能表（沖模設計...
