砌体结构施工方案VIP免费

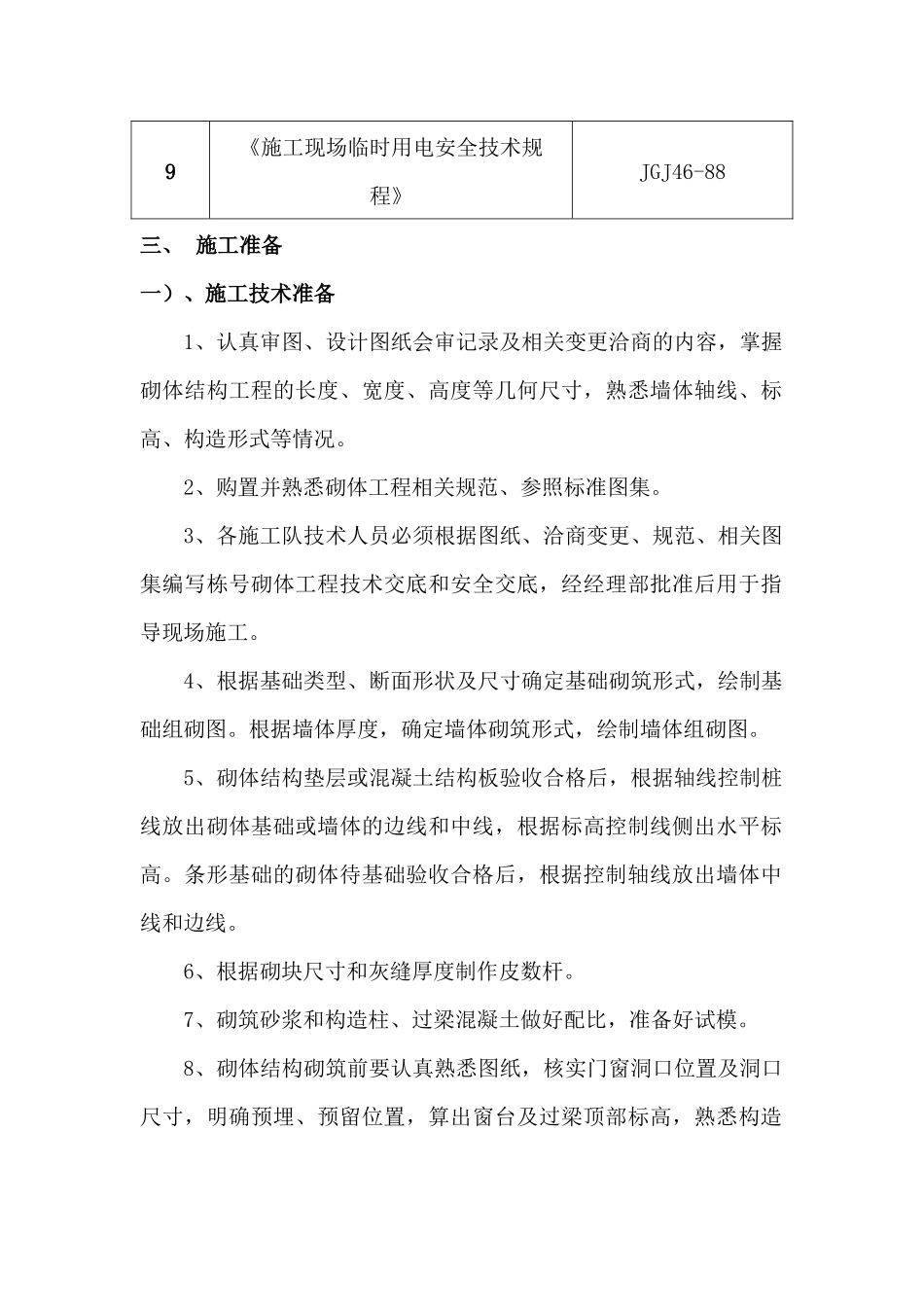

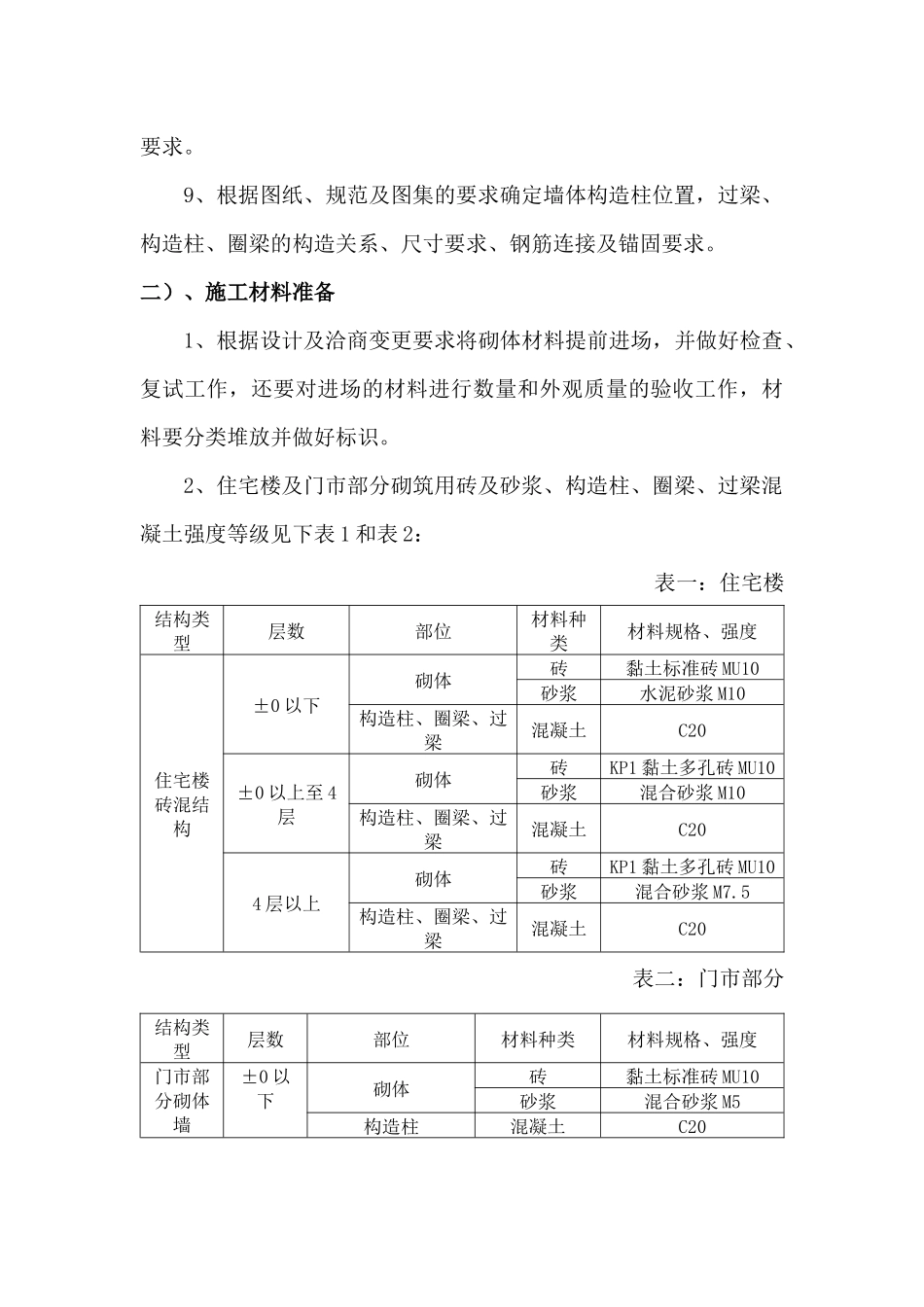

砌体结构施工方案一、工程概况通和桂园小区三期一标段工程为15栋五层砖混住宅楼,局部附有门市，住宅楼部分建筑高度+16.800m,门市部分建筑高度+5.600m，砌体墙厚120mm、240mm、370mm等，±0以下砌筑墙体采用粘土标准砖，±0以上砌筑墙体采用粘土多孔砖。二、编制依据序号名称编号1《砌体结构施工质量验收规范》GB50203-20022《砌体基本力学性能试验方法标准》GBJ129-903《多孔砖砌体结构技术规范》JGJ137-2001、J129-20014《建筑施工安全检查标准》JGJ59-995《建筑物抗震构造祥图》苏G02-20046《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G1017《建筑施工高处作业安全技术规程》JGJ80-918《建筑机械使用安全技术规程》JGJ33-20019《施工现场临时用电安全技术规程》JGJ46-88三、施工准备一）、施工技术准备1、认真审图、设计图纸会审记录及相关变更洽商的内容，掌握砌体结构工程的长度、宽度、高度等几何尺寸，熟悉墙体轴线、标高、构造形式等情况。2、购置并熟悉砌体工程相关规范、参照标准图集。3、各施工队技术人员必须根据图纸、洽商变更、规范、相关图集编写栋号砌体工程技术交底和安全交底，经经理部批准后用于指导现场施工。4、根据基础类型、断面形状及尺寸确定基础砌筑形式，绘制基础组砌图。根据墙体厚度，确定墙体砌筑形式，绘制墙体组砌图。5、砌体结构垫层或混凝土结构板验收合格后，根据轴线控制桩线放出砌体基础或墙体的边线和中线，根据标高控制线侧出水平标高。条形基础的砌体待基础验收合格后，根据控制轴线放出墙体中线和边线。6、根据砌块尺寸和灰缝厚度制作皮数杆。7、砌筑砂浆和构造柱、过梁混凝土做好配比，准备好试模。8、砌体结构砌筑前要认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉构造要求。9、根据图纸、规范及图集的要求确定墙体构造柱位置，过梁、构造柱、圈梁的构造关系、尺寸要求、钢筋连接及锚固要求。二）、施工材料准备1、根据设计及洽商变更要求将砌体材料提前进场，并做好检查、复试工作，还要对进场的材料进行数量和外观质量的验收工作，材料要分类堆放并做好标识。2、住宅楼及门市部分砌筑用砖及砂浆、构造柱、圈梁、过梁混凝土强度等级见下表1和表2：表一：住宅楼结构类型层数部位材料种类材料规格、强度住宅楼砖混结构±0以下砌体砖黏土标准砖MU10砂浆水泥砂浆M10构造柱、圈梁、过梁混凝土C20±0以上至4层砌体砖KP1黏土多孔砖MU10砂浆混合砂浆M10构造柱、圈梁、过梁混凝土C204层以上砌体砖KP1黏土多孔砖MU10砂浆混合砂浆M7.5构造柱、圈梁、过梁混凝土C20表二：门市部分结构类型层数部位材料种类材料规格、强度门市部分砌体墙±0以下砌体砖黏土标准砖MU10砂浆混合砂浆M5构造柱混凝土C20±0以上砌体砖外墙黏土空心砖MU5240×240×115内墙黏土空心砖MU5190×190×115砂浆混合砂浆M5构造柱混凝土C203、砌筑之前必须有有效的砂浆和混凝土配合比。4、施工钢筋：a)主体结构施工前各施工队必须认真看图和图纸说明，按照相关施工规范、图集翻样和加工钢筋，并做好构造柱、拉接筋的预埋工作。b)砌体结构预制过梁必须根据图纸及规范工艺要求进行制作预制过梁浇筑混凝土前必须经监理验收。c)钢筋在使用之前必须送检复试合格。5、混凝土保护层必须根据图纸说明中的要求安放相应规格的保护层垫块，经检查必须合格。6、模板主要采用木模板，支撑采用钢管支撑。三）、施工机具准备1、砌筑工具大铲、瓦刀、托线板、摊灰尺、砖夹子、铁锨、手推车、砖笼、料斗、灰槽、灰桶a、必须制作和使用安全合格的砖笼和灰斗2、机械设备砂浆搅拌机、塔吊、钢筋加工机械，各种机械设备必须按操作规程进行操作。四）、作业条件1、门市部分基础墙砌筑a)回填土已完成并已经检查取样合格。b)弹好基础轴线及边线，经验线合格。c)立皮数干划皮数线：皮数干上注明门窗洞口、门窗连接件拉接筋、圈梁的尺寸标高。皮数干间距不大于15m，转角处应设立，一般距墙皮或转角50mm，。也可以根据统一标高控制线及窗台、窗顶标高，预排出砌砖的皮数线，皮数线划在框架柱上，表示是拉接筋、圈梁、过梁、墙梁的尺寸、标高。皮...
