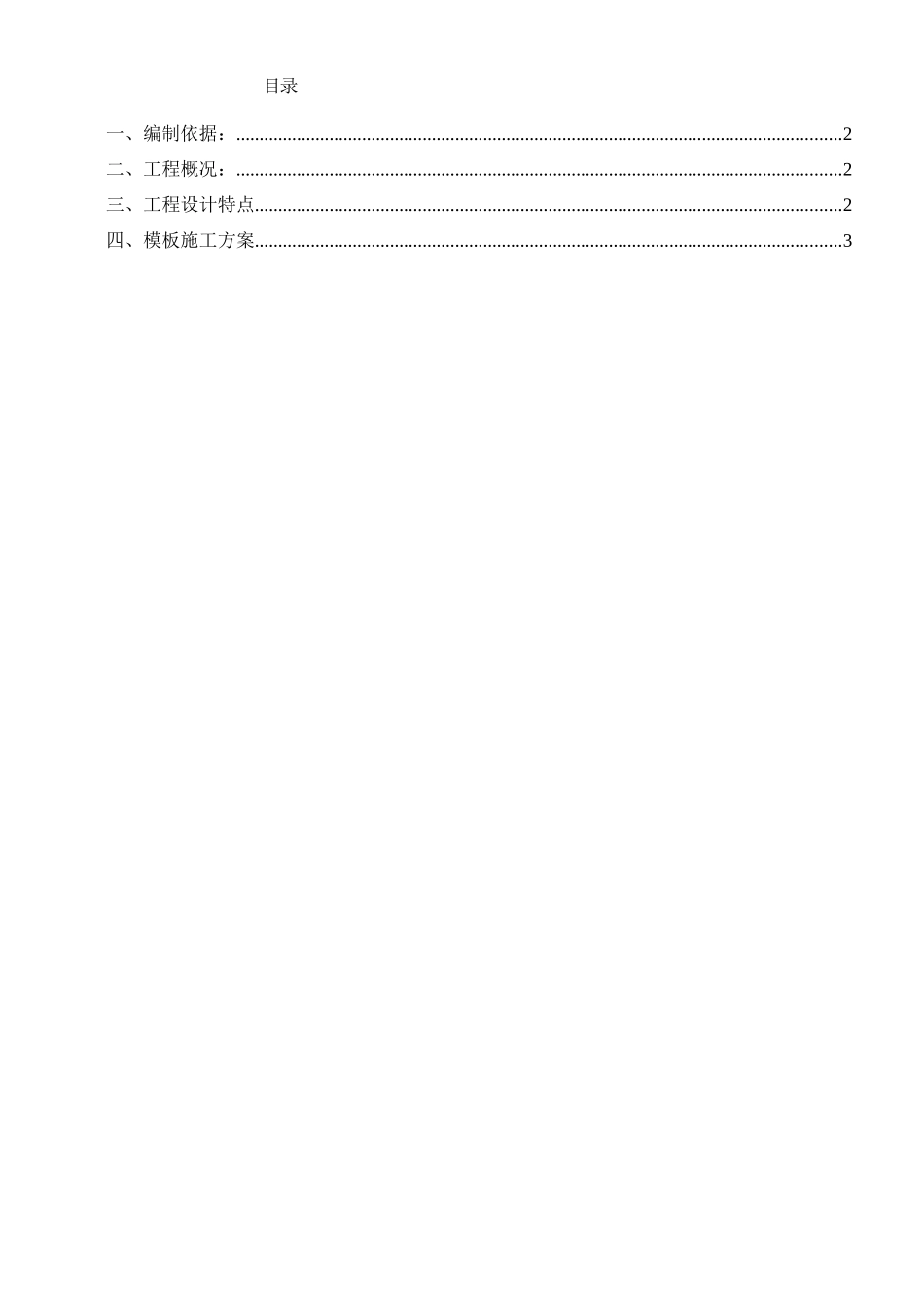

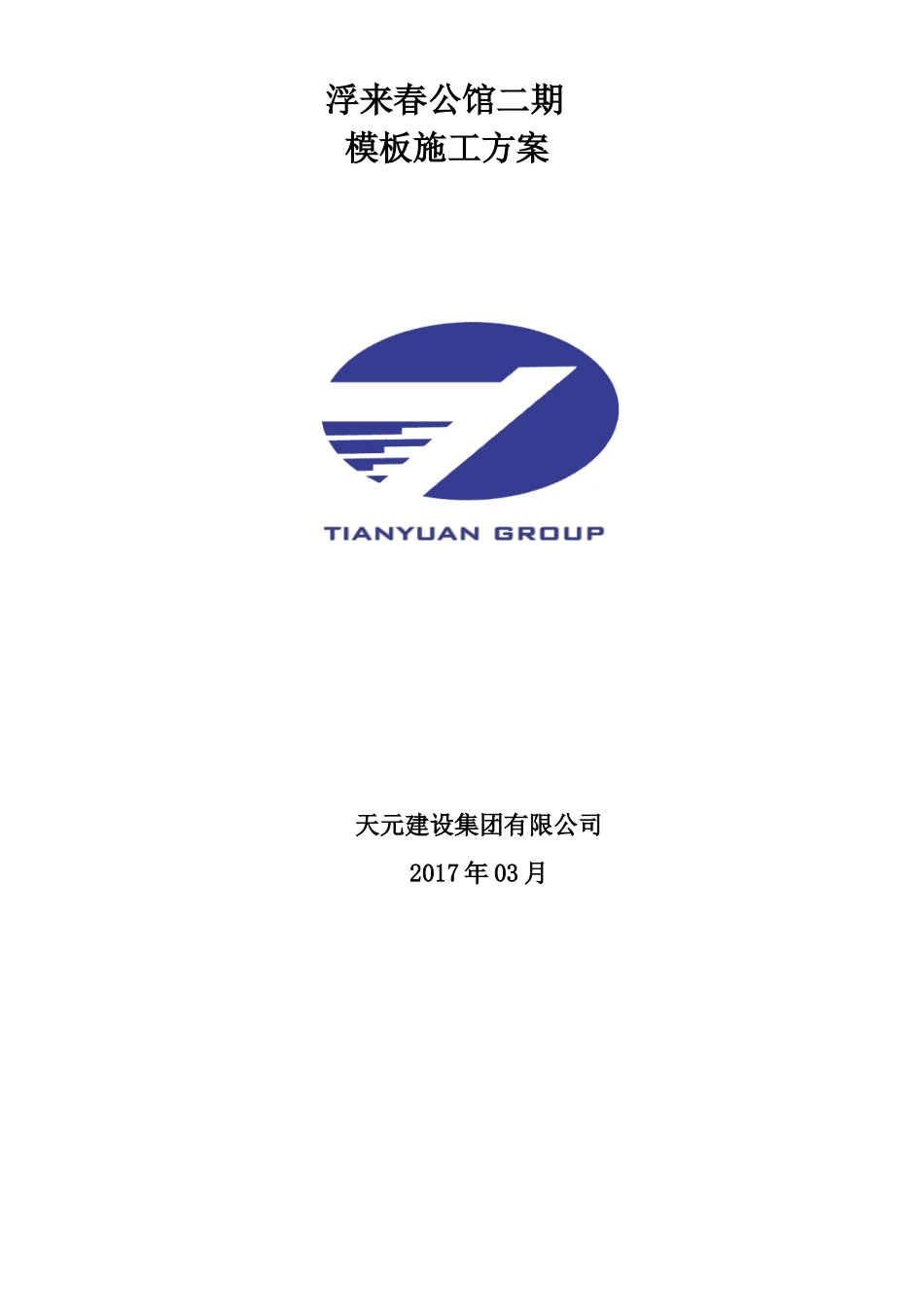

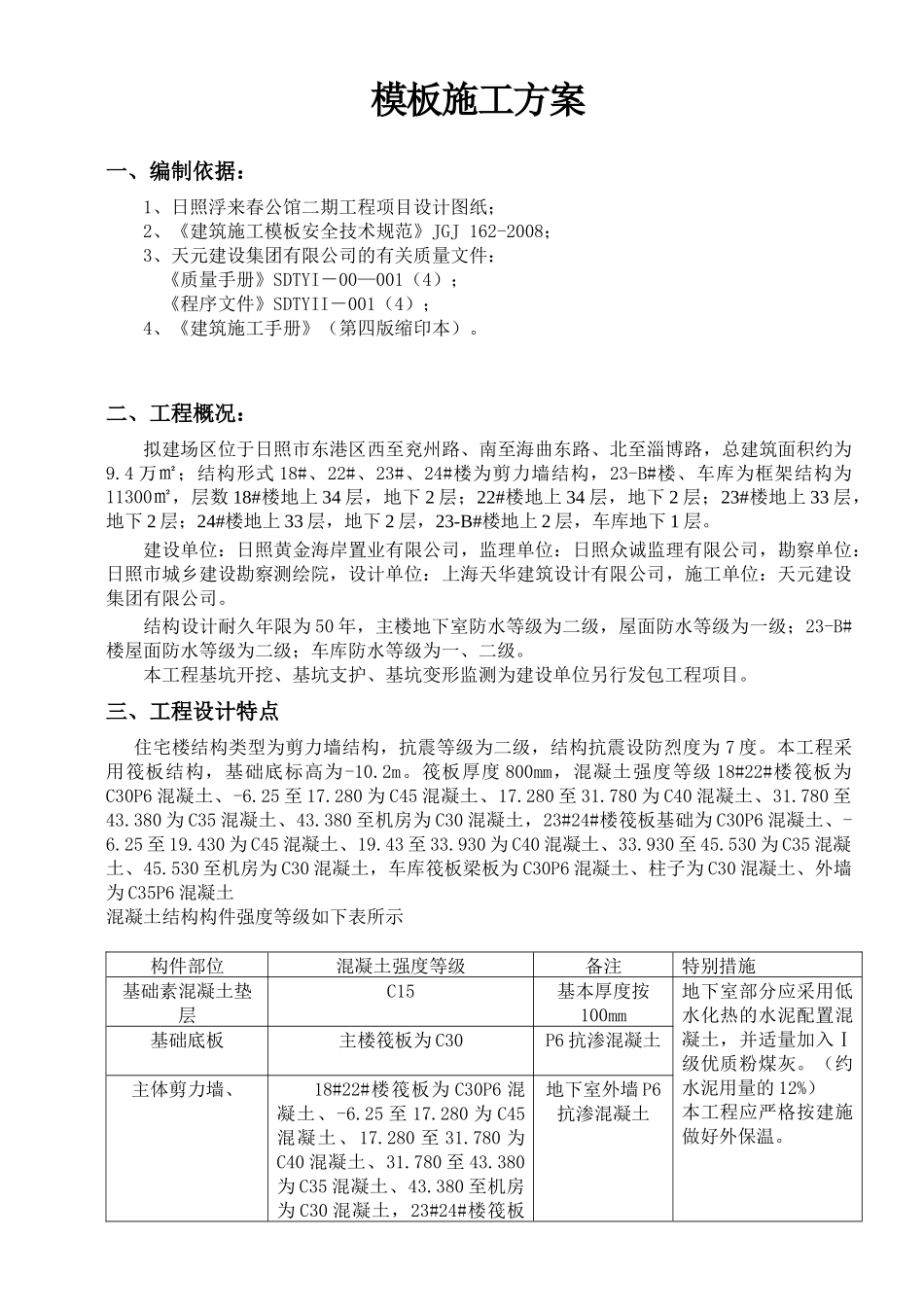

浮来春公馆二期模板施工方案天元建设集团有限公司2017年03月目录一、编制依据：..................................................................................................................................2二、工程概况：..................................................................................................................................2三、工程设计特点..............................................................................................................................2四、模板施工方案..............................................................................................................................3模板施工方案一、编制依据：1、日照浮来春公馆二期工程项目设计图纸；2、《建筑施工模板安全技术规范》JGJ162-2008；3、天元建设集团有限公司的有关质量文件：《质量手册》SDTYI－00—001（4）；《程序文件》SDTYII－001（4）；4、《建筑施工手册》（第四版缩印本）。二、工程概况：拟建场区位于日照市东港区西至兖州路、南至海曲东路、北至淄博路，总建筑面积约为9.4万㎡；结构形式18#、22#、23#、24#楼为剪力墙结构，23-B#楼、车库为框架结构为11300㎡，层数18#楼地上34层，地下2层；22#楼地上34层，地下2层；23#楼地上33层，地下2层；24#楼地上33层，地下2层，23-B#楼地上2层，车库地下1层。建设单位：日照黄金海岸置业有限公司，监理单位：日照众诚监理有限公司，勘察单位：日照市城乡建设勘察测绘院，设计单位：上海天华建筑设计有限公司，施工单位：天元建设集团有限公司。结构设计耐久年限为50年，主楼地下室防水等级为二级，屋面防水等级为一级；23-B#楼屋面防水等级为二级；车库防水等级为一、二级。本工程基坑开挖、基坑支护、基坑变形监测为建设单位另行发包工程项目。三、工程设计特点住宅楼结构类型为剪力墙结构，抗震等级为二级，结构抗震设防烈度为7度。本工程采用筏板结构，基础底标高为-10.2m。筏板厚度800mm，混凝土强度等级18#22#楼筏板为C30P6混凝土、-6.25至17.280为C45混凝土、17.280至31.780为C40混凝土、31.780至43.380为C35混凝土、43.380至机房为C30混凝土，23#24#楼筏板基础为C30P6混凝土、-6.25至19.430为C45混凝土、19.43至33.930为C40混凝土、33.930至45.530为C35混凝土、45.530至机房为C30混凝土，车库筏板梁板为C30P6混凝土、柱子为C30混凝土、外墙为C35P6混凝土混凝土结构构件强度等级如下表所示构件部位混凝土强度等级备注特别措施基础素混凝土垫层C15基本厚度按100mm地下室部分应采用低水化热的水泥配置混凝土，并适量加入Ⅰ级优质粉煤灰。（约水泥用量的12%）本工程应严格按建施做好外保温。基础底板主楼筏板为C30P6抗渗混凝土主体剪力墙、18#22#楼筏板为C30P6混凝土、-6.25至17.280为C45混凝土、17.280至31.780为C40混凝土、31.780至43.380为C35混凝土、43.380至机房为C30混凝土，23#24#楼筏板地下室外墙P6抗渗混凝土模板材料准备木工班凿毛、清理杂物混凝土班养护、保潮养护班凿毛、清理、保潮验收质检员下支模通知质检员支撑模板的安装、校核及自检申请专检木工班验收模板系统质检员下浇筑混凝土令质检员浇混凝土合格整改木工班不合格不合格整改混凝土班养护班模板工程质量控制工作流程图合格基础为C30P6混凝土、-6.25至19.430为C45混凝土、19.43至33.930为C40混凝土、33.930至45.530为C35混凝土、45.530至机房为C30混凝土圈梁、构造柱现浇过梁C20细石标准构件按标准图要求四、模板施工方案（一）、基础模板工程1、基础模板采用木模板：木模板表面应洁净，表面平整，模板孔眼无错位。支设模板前将模板表面清理干净，涂刷隔离剂，隔离剂应对混凝土及模板无有害作用。2、垫层模板：采用胶合板模板支设，木方加固，木方支撑，间距为1000㎜，如下图所示：3、筏板模板：a、底板基础模板：筏板外侧模板根据车库底板坡度严格按照尺寸加工制作，利用12钢筋支撑于底板附加筋内焊牢，间接500mm一道。设置一道钢筋间距1000mm16钢筋300高砸入基底200×方木通长设置×方...
