护壁桩施工专项方案VIP免费

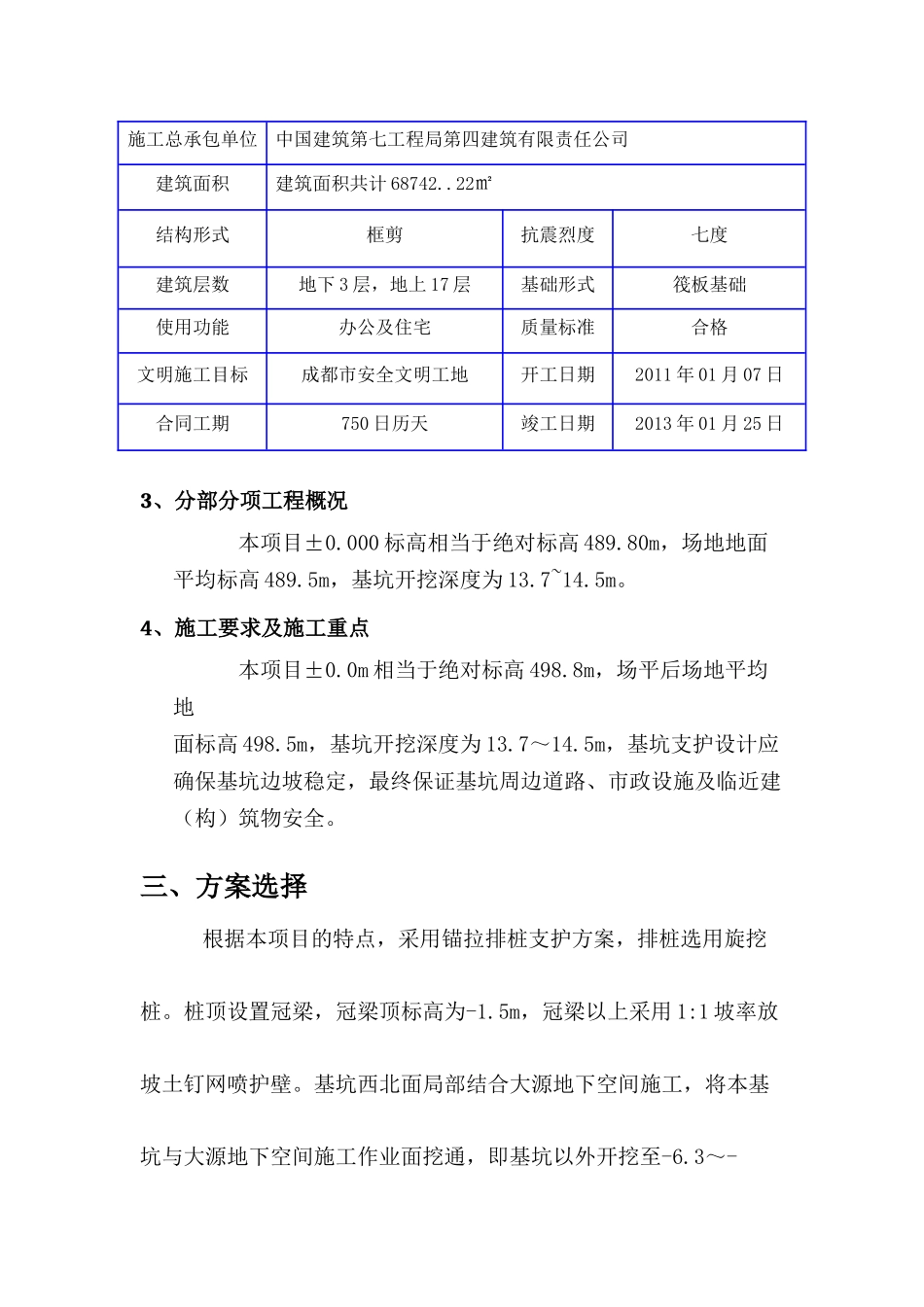

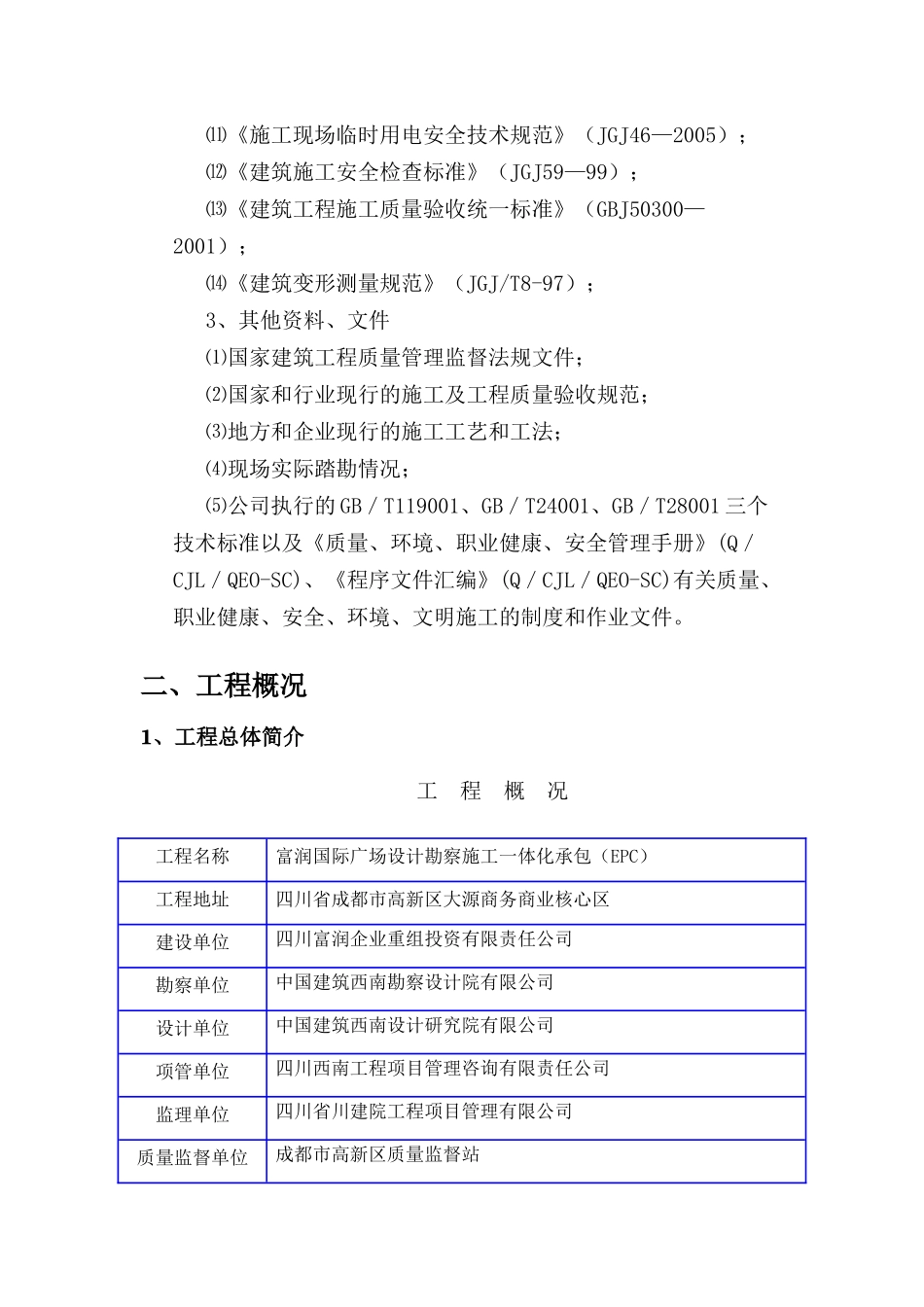

基坑护壁施工专项施工方案一、编制依据（一）编制说明为了保证工程的正常施工及预防施工过程中的安全隐患，特编制此施工方案。编制依据1、设计图纸、地勘报告⑴《基坑降水、护壁设计施工图》（中国建筑西南勘察设计研究院有限公司2011年2月）；⑵“基础设计图”（中国建筑西南设计研究院有限公司2010年9月）；⑶《岩土工程勘察报告》（中国建筑西南勘察设计研究院有限公司2010年12月17日）；2、技术规范⑴《建筑桩基技术规范》（JGJ94-2008）；⑵《建筑与市政降水工程技术规范》（JGJ/T111-98）；⑶《供水管井技术规范》（GB50296-99）；⑷《建筑基坑支护技术规范》（JGJ120-99）；⑸《钢筋焊接及验收规程》（JGJ18-96）；⑹《建筑地基基础工程施工质量验收规范》（GB50202-2002）；⑺《建筑地基基础设计规范》（GB50007-2002）；⑻《成都地区建筑地基基础设计规范》（DB51/T5026-2001）；⑼《工程测量规范》（GB50026—2002）；⑽《混凝土质量控制标准》（GB50164—92）；⑾《施工现场临时用电安全技术规范》（JGJ46—2005）；⑿《建筑施工安全检查标准》（JGJ59—99）；⒀《建筑工程施工质量验收统一标准》（GBJ50300—2001）；⒁《建筑变形测量规范》（JGJ/T8-97）；3、其他资料、文件⑴国家建筑工程质量管理监督法规文件；⑵国家和行业现行的施工及工程质量验收规范；⑶地方和企业现行的施工工艺和工法；⑷现场实际踏勘情况；⑸公司执行的GB／T119001、GB／T24001、GB／T28001三个技术标准以及《质量、环境、职业健康、安全管理手册》(Q／CJL／QEO-SC)、《程序文件汇编》(Q／CJL／QEO-SC)有关质量、职业健康、安全、环境、文明施工的制度和作业文件。二、工程概况1、工程总体简介工程概况工程名称富润国际广场设计勘察施工一体化承包（EPC）工程地址四川省成都市高新区大源商务商业核心区建设单位四川富润企业重组投资有限责任公司勘察单位中国建筑西南勘察设计院有限公司设计单位中国建筑西南设计研究院有限公司项管单位四川西南工程项目管理咨询有限责任公司监理单位四川省川建院工程项目管理有限公司质量监督单位成都市高新区质量监督站施工总承包单位中国建筑第七工程局第四建筑有限责任公司建筑面积建筑面积共计68742..22㎡结构形式框剪抗震烈度七度建筑层数地下3层，地上17层基础形式筏板基础使用功能办公及住宅质量标准合格文明施工目标成都市安全文明工地开工日期2011年01月07日合同工期750日历天竣工日期2013年01月25日3、分部分项工程概况本项目±0.000标高相当于绝对标高489.80m，场地地面平均标高489.5m，基坑开挖深度为13.7~14.5m。4、施工要求及施工重点本项目±0.0m相当于绝对标高498.8m，场平后场地平均地面标高498.5m，基坑开挖深度为13.7～14.5m，基坑支护设计应确保基坑边坡稳定，最终保证基坑周边道路、市政设施及临近建（构）筑物安全。三、方案选择根据本项目的特点，采用锚拉排桩支护方案，排桩选用旋挖桩。桩顶设置冠梁，冠梁顶标高为-1.5m，冠梁以上采用1:1坡率放坡土钉网喷护壁。基坑西北面局部结合大源地下空间施工，将本基坑与大源地下空间施工作业面挖通，即基坑以外开挖至-6.3～-8.3m，以下部分基坑边坡采用土钉护壁。为了基坑边坡安全及地下室施工顺利进行该范围附近大源地下空间（地下车道、管廊）土方回填需在本基坑地下室回填后进行。桩设计1、桩芯直径φ1000，桩中心距2.0～3.0m，护壁桩嵌入基底4.5～5.0m，共布置旋挖桩114根。2、桩芯砼强度等级C25，采用水下灌注砼的方案灌注砼。3、钢筋保护层厚度50mm。4、桩顶设置冠梁。5、桩身采用低应变进行完整性检测。6、主筋采用采用对焊连接，或双面搭接焊连接，焊接长度5d。7、支护桩纵筋锚入冠梁的长度为：梁高度-50mm。冠梁设计1、冠梁宽度同桩芯直径，冠梁高度0.80m。2、冠梁砼强度等级C25，钢筋保护层厚度40mm。3、冠梁顶标高为-1.5m。4、施工缝不应设置在转角及其附近15m范围。5、主筋采用搭接绑扎，搭接长度35d。桩间护壁1、桩间采用挂钢筋网片喷射砼护壁，喷射砼厚度5-8cm，喷射砼强度等级C20。2、桩间护壁设置有效的泄水孔。土层区域，面层须设置泄水孔，竖向间距1.0m，水平间距同桩间...
