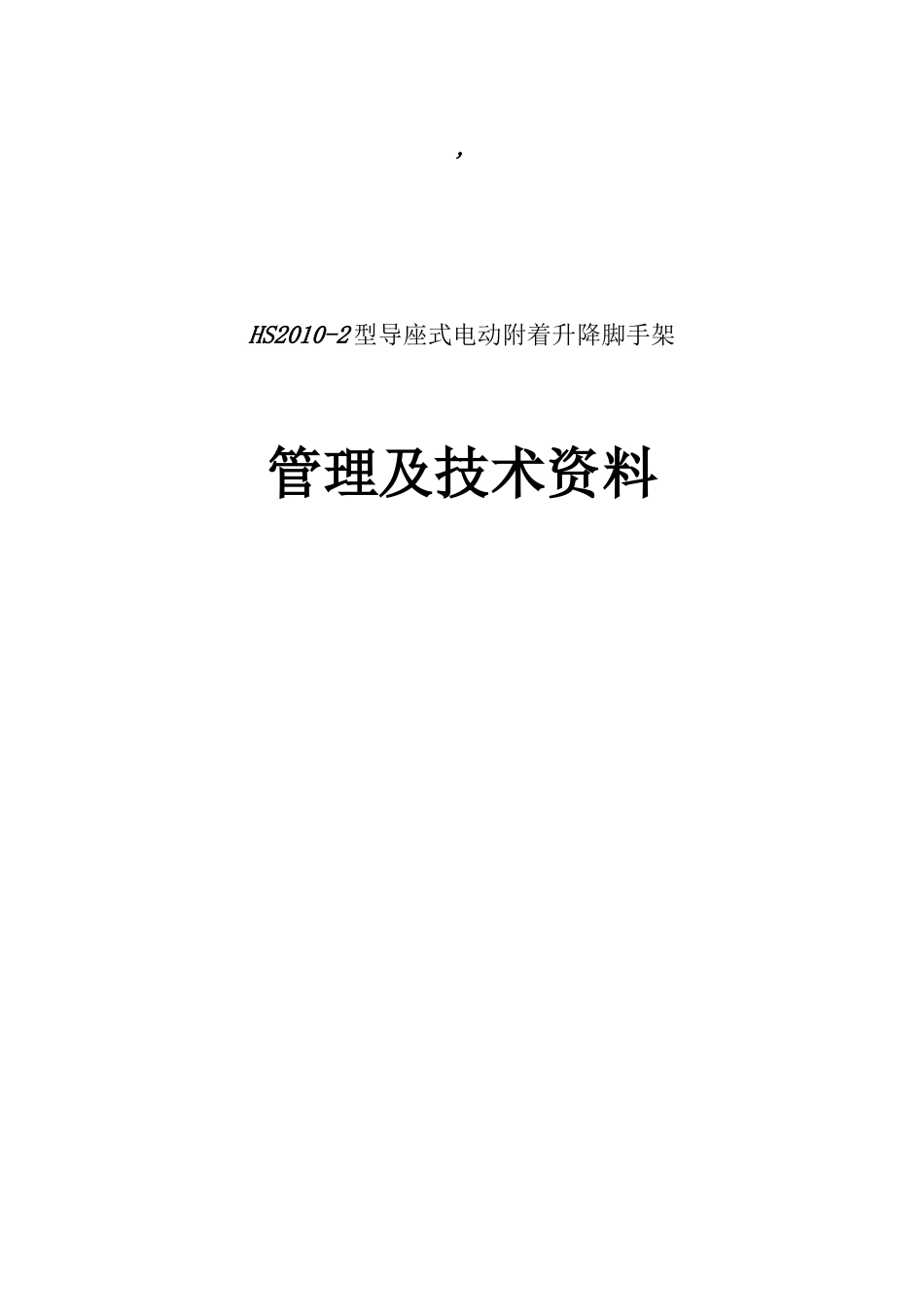

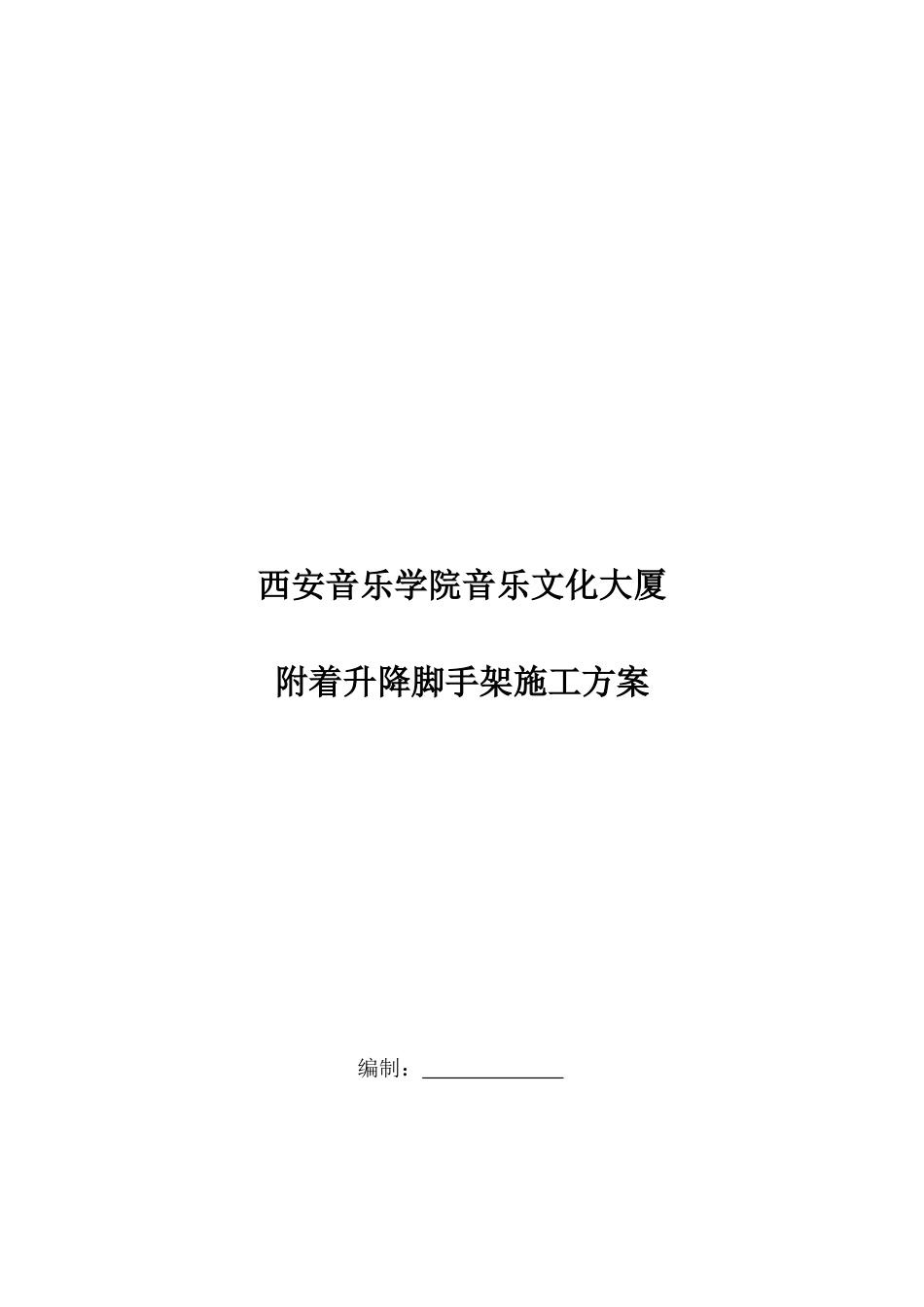

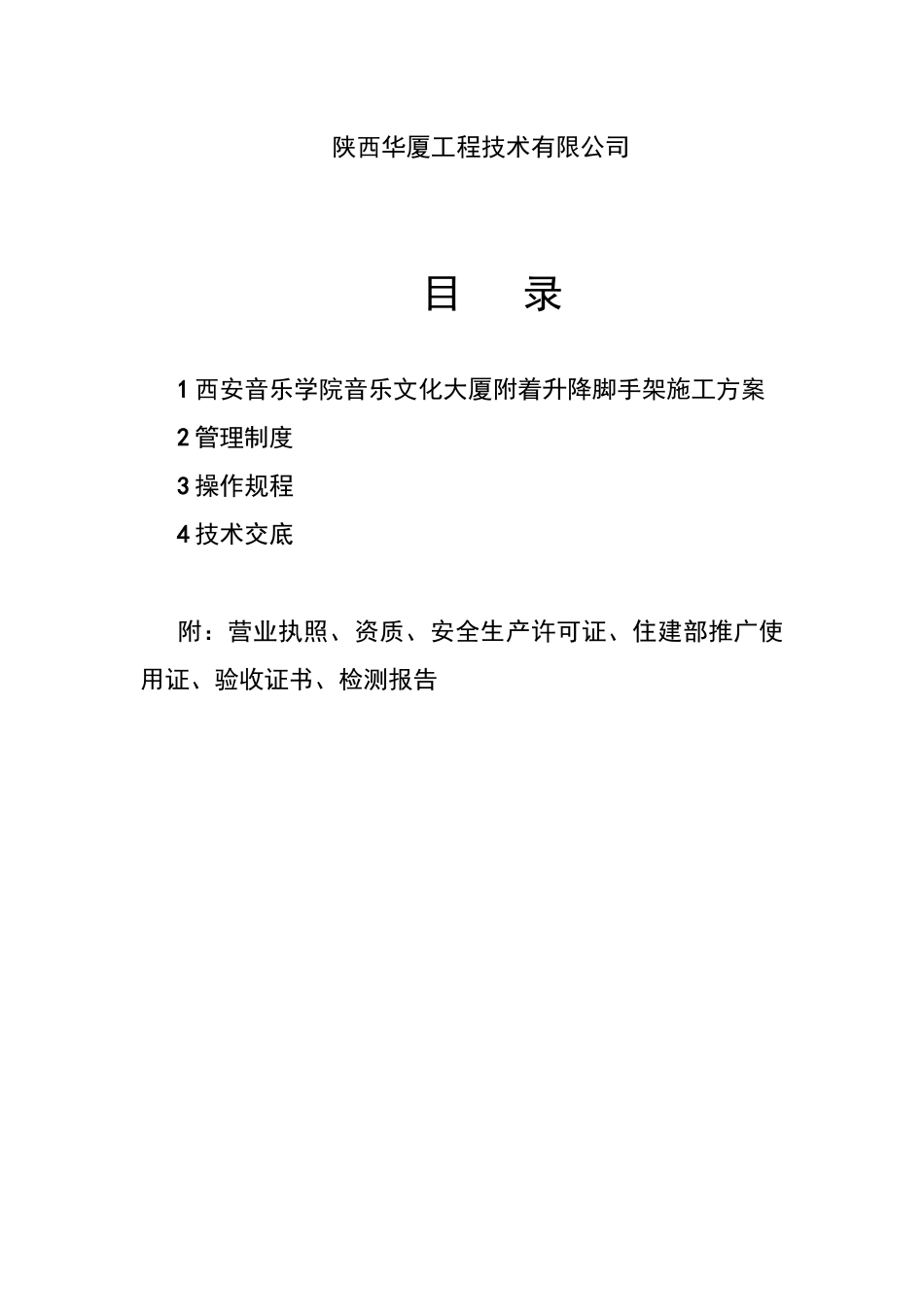

,HS2010-2型导座式电动附着升降脚手架管理及技术资料陕西华厦工程技术有限公司目录1西安音乐学院音乐文化大厦附着升降脚手架施工方案2管理制度3操作规程4技术交底附：营业执照、资质、安全生产许可证、住建部推广使用证、验收证书、检测报告西安音乐学院音乐文化大厦附着升降脚手架施工方案编制：审批：陕西华厦工程技术有限公司二零一三年五月目录一、编制依据二、工程概况三、施工准备与资源配置四、安装，升降，拆除五、特殊部位技术措施六、临时用电和季节性施工措施七、应急预案八、附着升降脚手架施工附图九、附表西安音乐学院音乐文化大厦附着升降脚手架施工方案一、编制依据1．《混凝结构设计规范》GB50010-20112．《建筑施工工具式脚手架安全技术规范》JGJ202-20103.《建筑施工扣件钢管脚手架安全技术规范》JGJ130-20114.《建筑施工临时用电安全技术规范》JGJ46-20055.《建筑施工安全检查标准》JGJ59-20116.《导座式附着升降脚手架企业标准》Q/HST001-20107．音乐文化大厦建筑及结构施工图二、工程概况1、工程简介：西安音乐学院音乐文化大厦位于西安市南二环与长安路十字西南角。剪力墙结构，共26层。五层及以上为标准层，层高2.9米。该工程建设单位为西安音乐学院，施工总承包单位是陕西建工集团总公司。2、机位布置祥见附图。3、施工范围：从标准层5层开始搭设及应用，工程结构主体施工完成后拆除。三、施工准备与资源配置1、施工组织机构附着升降脚手架（以下简称爬架）施工作为主体工程的专业分包工程，应在项目经理部的统一领导下，建立健全组织机构和专业规章制度，施工组织机构如下图所示：2、主要人员配备及职责范围岗位职称人数职责范围总工程师工程师1负责审定施工技术方案技术员助理工程师1负责安装、操作、拆除技术指导安全员助理工程师1负责安全检查、交底、警戒、安全使用材料员助理工程师1负责架体安装材料的进出场检查验收架子工特种证6架体安装、升降、拆除作业及巡查3、爬架结构安装技术参数表：名称参数名称参数高度：m14（4.5H）机位最大跨距：m直线6，折线4.8宽度：m0.9施工荷载：kN/m²3×2步高：m1.8自重：t/机位2～3离墙距离：m0.45设备功率：kWn×0.5爬架结构示意图4、质量安全进度目标脚手架工作的质量、安全是保障施工顺利的必要条件和前提，因此，要按照作业指导要求和操作规程，做好构架和防护设施的安装，并严格按照JGJ59-99的内容要求进行检查验收。依据爬架制度做好月度的中间检查，并做好记录，使质量安全责任具体落实到人，使架体工作始终处于有效控制，为施工创造一个良好的工作环境。操作人员和使用人员要遵守爬架的各项规章制度及现场施工的安全规定，正确使用安全帽、安全带、防滑鞋及绝缘防电设施，按操作程序进行施工作业，确保人身安全。施工进度：桁架安装2天左右；构架主体安装与工程主体施工进度同步；升降作业进度每片不大于0.5工作日，每层2天左右。可以满足主体工程每月8层以下施工进度的需要。总之，在主体工程附着升降脚手架工程中，依据总包单位的施工总体要求，努力实现构架安装质量优良，杜绝因爬架安全漏洞造成重大安全事故，保障工程主体顺利施工的目标。5、材料设备配置本工程爬架设备、零部件、连接材料由专业公司提供，具体数量详见爬架进场材料计划数量单。设备进场的同时，提供产品或零部件出厂检验合格证，由现场材料管理部门负责检查验收，不合格材料严禁进场，并在设备材料进场单上签注验收意见和交接人员签名。构架所需扣件钢管、安全网等设施料由现场材料管理部门依据爬架材料计划数量组织进场，材质符合JGJ130中的规定要求。6、施工环境①该项工程根据施工要求共设两台塔吊，塔吊1中心距轴线m，距轴线m;塔吊2中心距轴线m，距轴线m。施工流水段分东西两翼施工。②机位布置：施工平面布置如附图所示，根据工程的结构特点和施工需要共设54个机位，分4片。③根据现场施工安排，升降脚手架从五层顶板以上1.2米处开始安装。分别随主体施工进度逐步向上搭设至标准层九层楼高后开始提升。④升降脚手架附墙预留孔从第6层开始设置，为了确保外架不影响工程进度，每次浇筑砼后3日内须将预埋孔处的内外墙（梁）侧...
