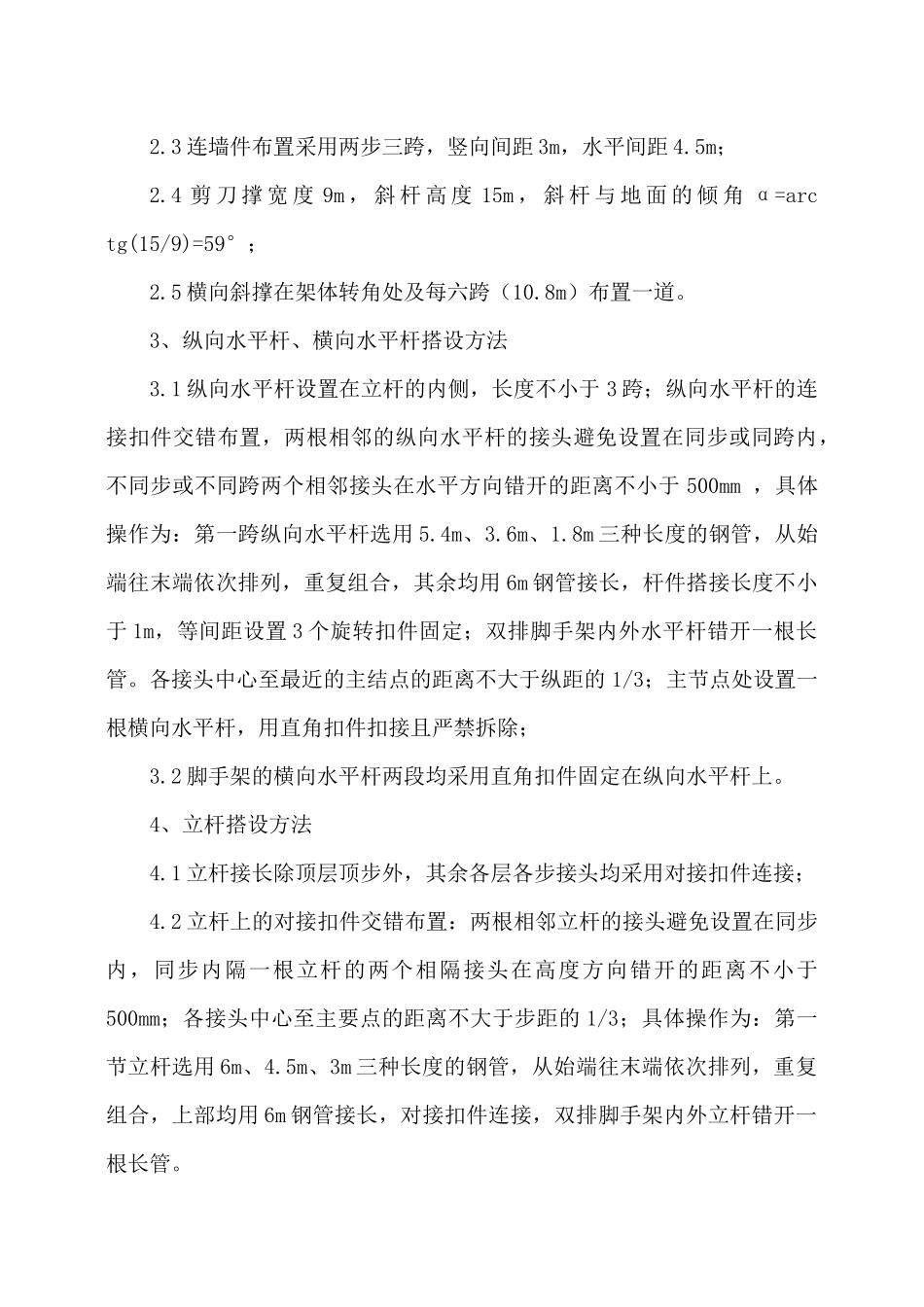

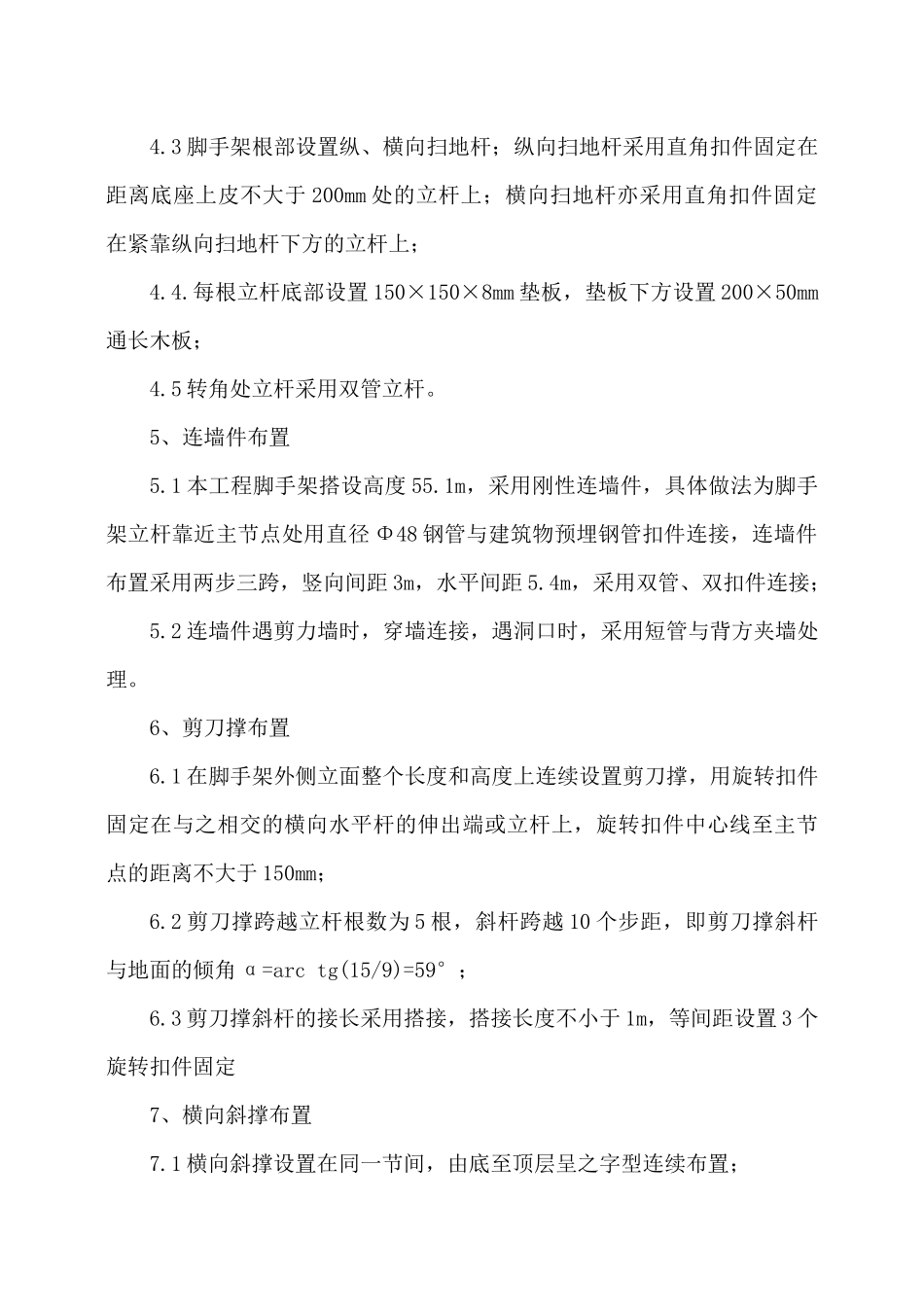

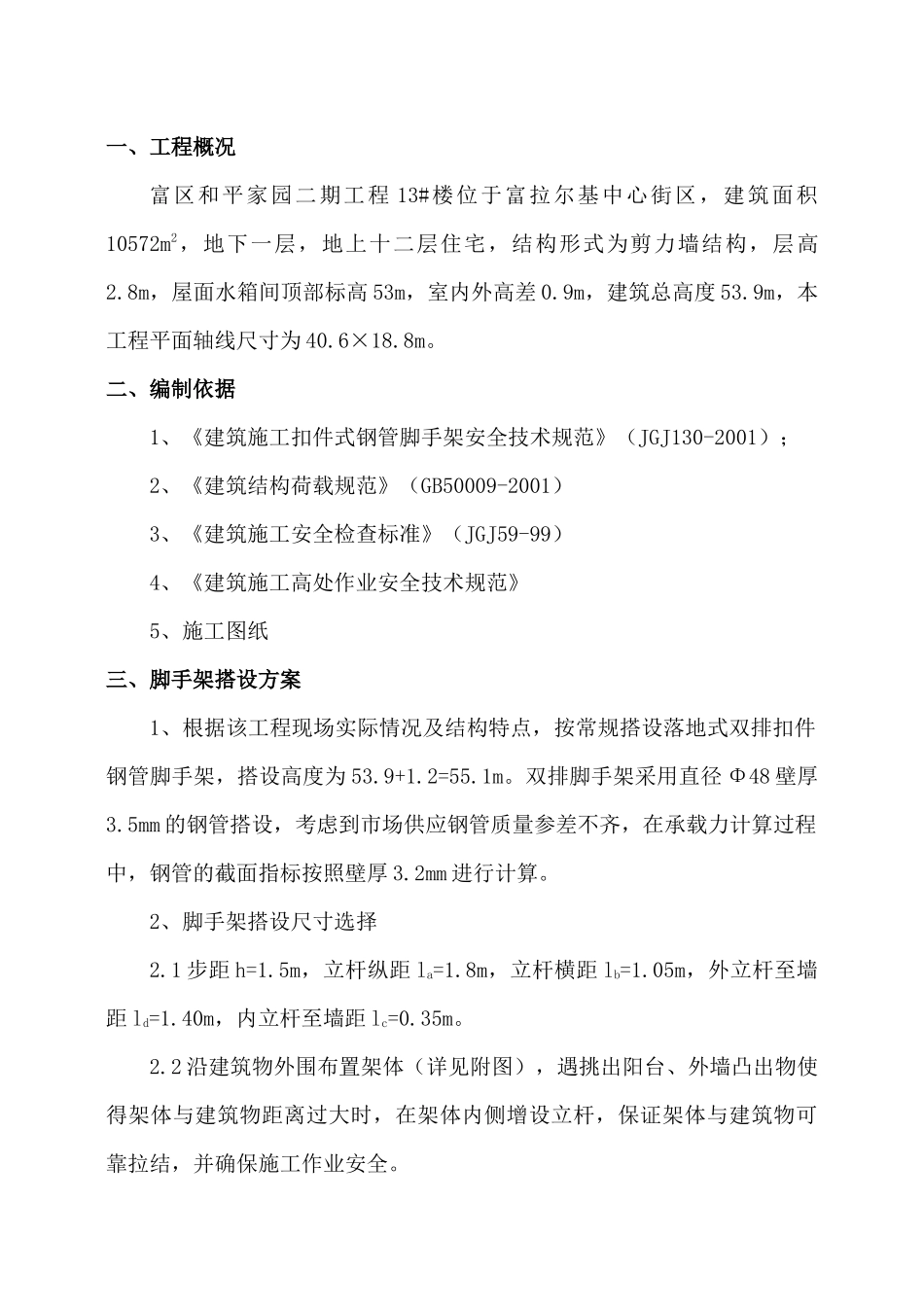

一、工程概况富区和平家园二期工程13#楼位于富拉尔基中心街区，建筑面积10572m2，地下一层，地上十二层住宅，结构形式为剪力墙结构，层高2.8m，屋面水箱间顶部标高53m，室内外高差0.9m，建筑总高度53.9m，本工程平面轴线尺寸为40.6×18.8m。二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；2、《建筑结构荷载规范》（GB50009-2001）3、《建筑施工安全检查标准》（JGJ59-99）4、《建筑施工高处作业安全技术规范》5、施工图纸三、脚手架搭设方案1、根据该工程现场实际情况及结构特点，按常规搭设落地式双排扣件钢管脚手架，搭设高度为53.9+1.2=55.1m。双排脚手架采用直径Φ48壁厚3.5mm的钢管搭设，考虑到市场供应钢管质量参差不齐，在承载力计算过程中，钢管的截面指标按照壁厚3.2mm进行计算。2、脚手架搭设尺寸选择2.1步距h=1.5m，立杆纵距la=1.8m，立杆横距lb=1.05m，外立杆至墙距ld=1.40m，内立杆至墙距lc=0.35m。2.2沿建筑物外围布置架体（详见附图），遇挑出阳台、外墙凸出物使得架体与建筑物距离过大时，在架体内侧增设立杆，保证架体与建筑物可靠拉结，并确保施工作业安全。2.3连墙件布置采用两步三跨，竖向间距3m，水平间距4.5m；2.4剪刀撑宽度9m，斜杆高度15m，斜杆与地面的倾角α=arctg(15/9)=59°；2.5横向斜撑在架体转角处及每六跨（10.8m）布置一道。3、纵向水平杆、横向水平杆搭设方法3.1纵向水平杆设置在立杆的内侧，长度不小于3跨；纵向水平杆的连接扣件交错布置，两根相邻的纵向水平杆的接头避免设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不小于500mm，具体操作为：第一跨纵向水平杆选用5.4m、3.6m、1.8m三种长度的钢管，从始端往末端依次排列，重复组合，其余均用6m钢管接长，杆件搭接长度不小于1m，等间距设置3个旋转扣件固定；双排脚手架内外水平杆错开一根长管。各接头中心至最近的主结点的距离不大于纵距的1/3；主节点处设置一根横向水平杆，用直角扣件扣接且严禁拆除；3.2脚手架的横向水平杆两段均采用直角扣件固定在纵向水平杆上。4、立杆搭设方法4.1立杆接长除顶层顶步外，其余各层各步接头均采用对接扣件连接；4.2立杆上的对接扣件交错布置：两根相邻立杆的接头避免设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主要点的距离不大于步距的1/3；具体操作为：第一节立杆选用6m、4.5m、3m三种长度的钢管，从始端往末端依次排列，重复组合，上部均用6m钢管接长，对接扣件连接，双排脚手架内外立杆错开一根长管。4.3脚手架根部设置纵、横向扫地杆；纵向扫地杆采用直角扣件固定在距离底座上皮不大于200mm处的立杆上；横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；4.4.每根立杆底部设置150×150×8mm垫板，垫板下方设置200×50mm通长木板；4.5转角处立杆采用双管立杆。5、连墙件布置5.1本工程脚手架搭设高度55.1m，采用刚性连墙件，具体做法为脚手架立杆靠近主节点处用直径Φ48钢管与建筑物预埋钢管扣件连接，连墙件布置采用两步三跨，竖向间距3m，水平间距5.4m，采用双管、双扣件连接；5.2连墙件遇剪力墙时，穿墙连接，遇洞口时，采用短管与背方夹墙处理。6、剪刀撑布置6.1在脚手架外侧立面整个长度和高度上连续设置剪刀撑，用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm；6.2剪刀撑跨越立杆根数为5根，斜杆跨越10个步距，即剪刀撑斜杆与地面的倾角α=arctg(15/9)=59°；6.3剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，等间距设置3个旋转扣件固定7、横向斜撑布置7.1横向斜撑设置在同一节间，由底至顶层呈之字型连续布置；7.2本工程为高度大于24m的封闭型脚手架，除拐角设置横向斜撑外，中间每隔6跨设置一道横向斜撑，以提高架体纵向、横向刚度，提高立杆的承载能力，保证脚手架的整体稳定性。8、作业面脚手板8.1脚手板固定在三根横向水平杆上，当脚手板长度小于2m时，可采用两根横向水平杆支撑，但应将脚手板两端与其可靠固定，严防倾翻；8.2脚手板的铺设可采用对接平铺，亦可采用搭接...
