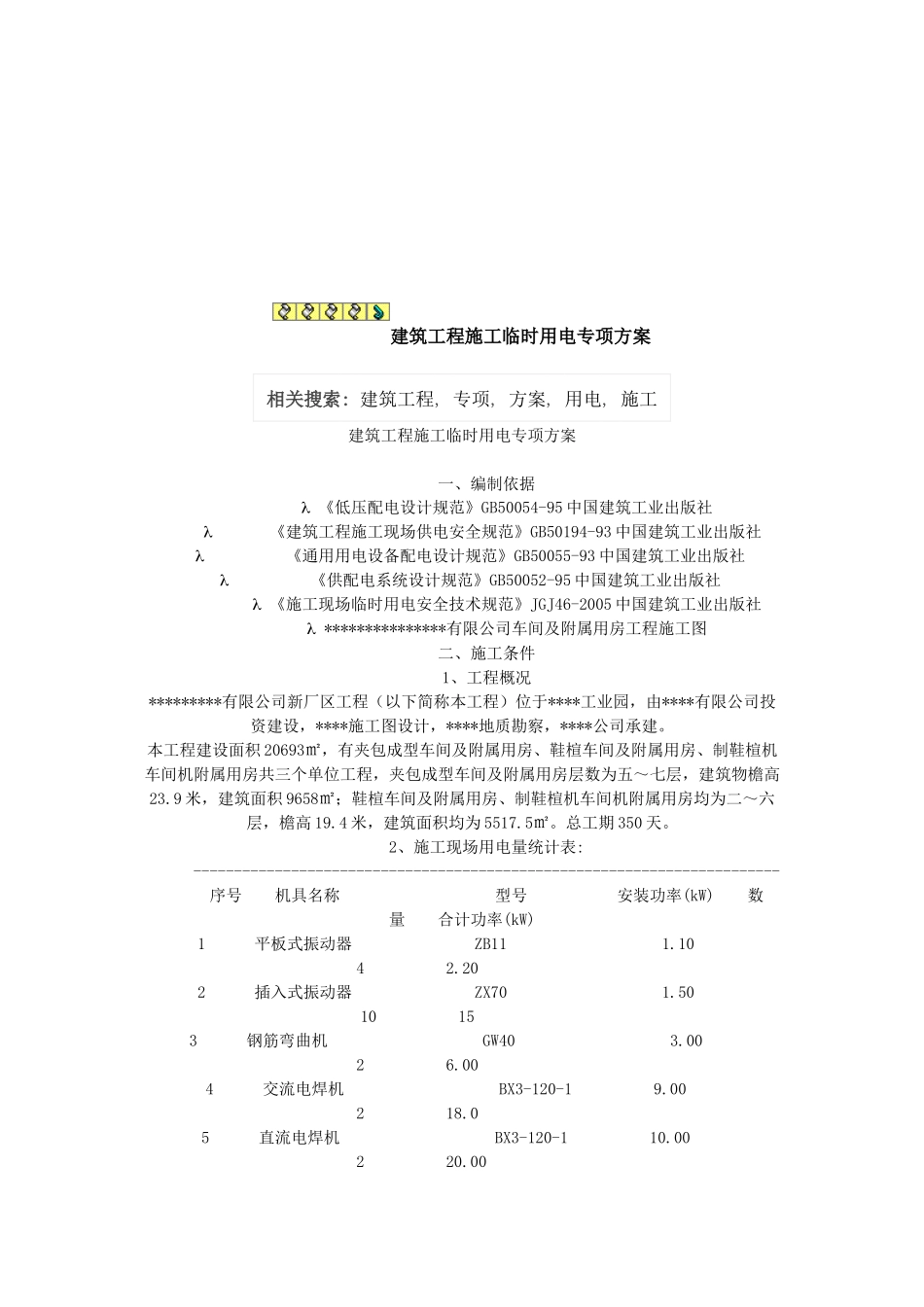

建筑工程施工临时用电专项方案相关搜索:建筑工程,专项,方案,用电,施工建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社***************有限公司车间及附属用房工程施工图二、施工条件1、工程概况*********有限公司新厂区工程（以下简称本工程）位于****工业园，由****有限公司投资建设，****施工图设计，****地质勘察，****公司承建。本工程建设面积20693㎡，有夹包成型车间及附属用房、鞋楦车间及附属用房、制鞋楦机车间机附属用房共三个单位工程，夹包成型车间及附属用房层数为五～七层，建筑物檐高23.9米，建筑面积9658㎡；鞋楦车间及附属用房、制鞋楦机车间机附属用房均为二～六层，檐高19.4米，建筑面积均为5517.5㎡。总工期350天。2、施工现场用电量统计表:------------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1平板式振动器ZB111.1042.202插入式振动器ZX701.5010153钢筋弯曲机GW403.0026.004交流电焊机BX3-120-19.00218.05直流电焊机BX3-120-110.00220.006钢筋切断机QJ407.00214.007卷扬机JJZ-17.50537.508直流电焊机JJZ-16.00212.009木工电刨MIB2-80/10.7032.1010木工圆锯MJ1043.0039.0011灰浆搅拌机UJ3253.00412.0012真空吸水泵HZX-404.00312.0013强制式混凝土搅拌机JW25011.00444.0014卷扬机JJZ-17.50215.0015振动打拔桩机DZ45Y45.00145.0016交流电焊机BX3-120-19.00218.0017卷扬机JJZ-17.50215.0018生活用电10.00110.00------------------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(34)总的计算负荷计算，总箱同期系数取Kx=0.90总的有功功率Pjs=Kx×ΣPjs=0.90×(0.66+2.25+1.80+2.23+2.47+2.10+1.50+1.48+0.63+2.70+6.00+3.00+16.50+3.00+13.50+4.45+3.00+1.35+0.33+3.00+2.10+0.90+5.79+0.21+1.80+1.20+16.50+3.00+3.00+13.50+3.00+4.45+5.00)=119.176kVA总的无功功率Qjs=Kx×ΣQjs=0.90×(0.67+2.30+1.84+5.10+3.30+2.14+2.00+1.98+0.84+3.60+9.11+2.25+10.23+4.00+13.77+10.21+4.00+1.38+0.34+2.25+2.14+0.92+13.27+0.28+2.40+1.60+10.23+4.56+4.00+13.77+4.00+10.21+7.59)=140.639kVA总的视在功率Sjs=(Pjs2+Qjs2)1/2=(119.1762+140.6392)1/2=184.342kVA总的计算电流计算Ijs=Sjs/(1.732×Ue)=184.342/(1.732×0.38)=280.088A3、选择变压器:根据计算的总的视在功率选择根据计算的总的视在功率选择SL7-200/10型三相电力变压器，它的容量为200.00kVA>184.34kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。4、选择总箱的进线截面及进线开关:(1)选择导线截面：上面已经计算出总计算电流Ijs=204.491A，查表得室外架空线路40°C时铜芯塑料绝缘导线BV-4×70+1×35，其安全载流量为209.50A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。(2)选择总进线开关：DZ20-400/3，其脱扣器整定电流值为Ir=320.00A。(3)选择总箱中漏电保护器：DZ10L-250/3。5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，...
