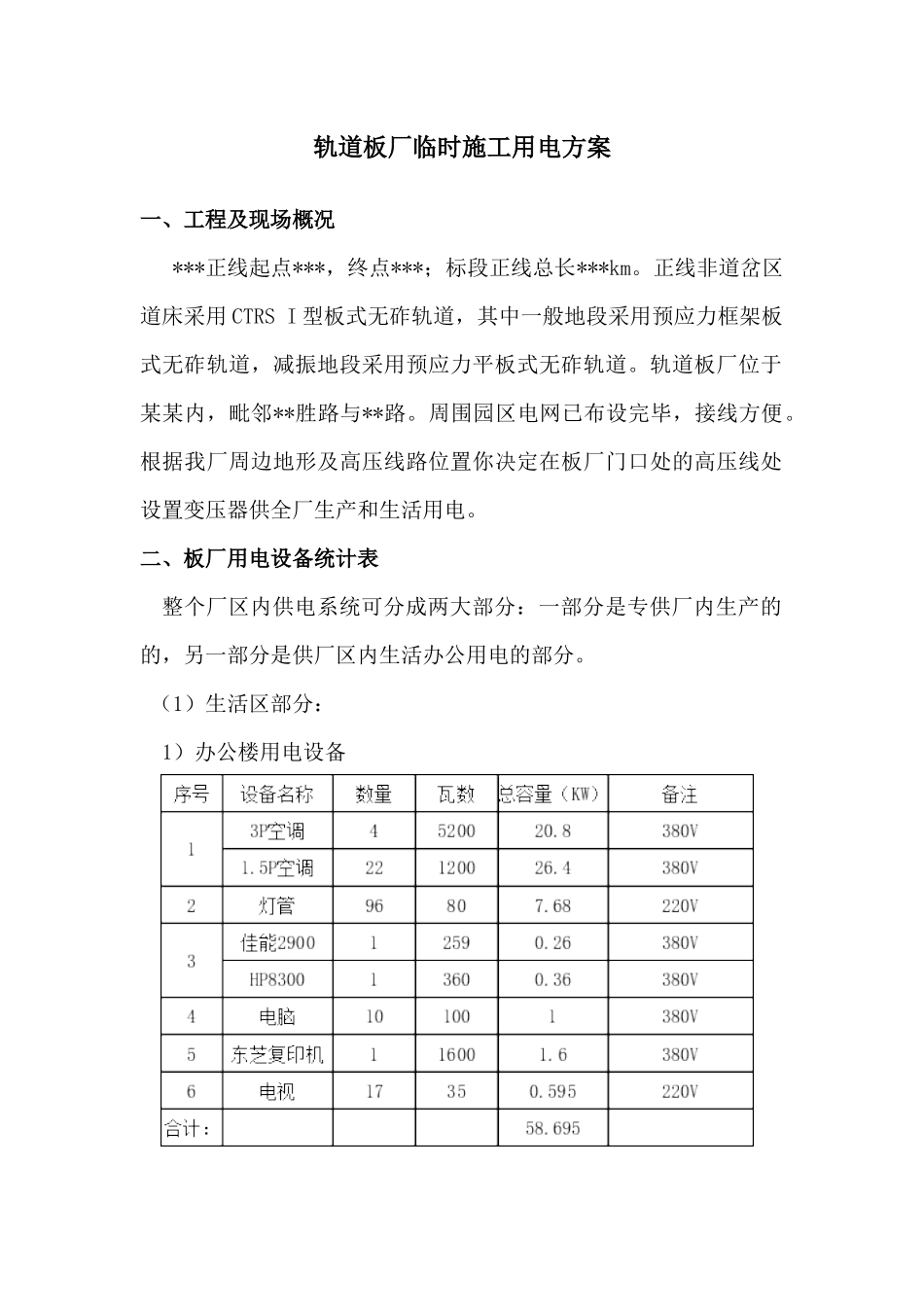

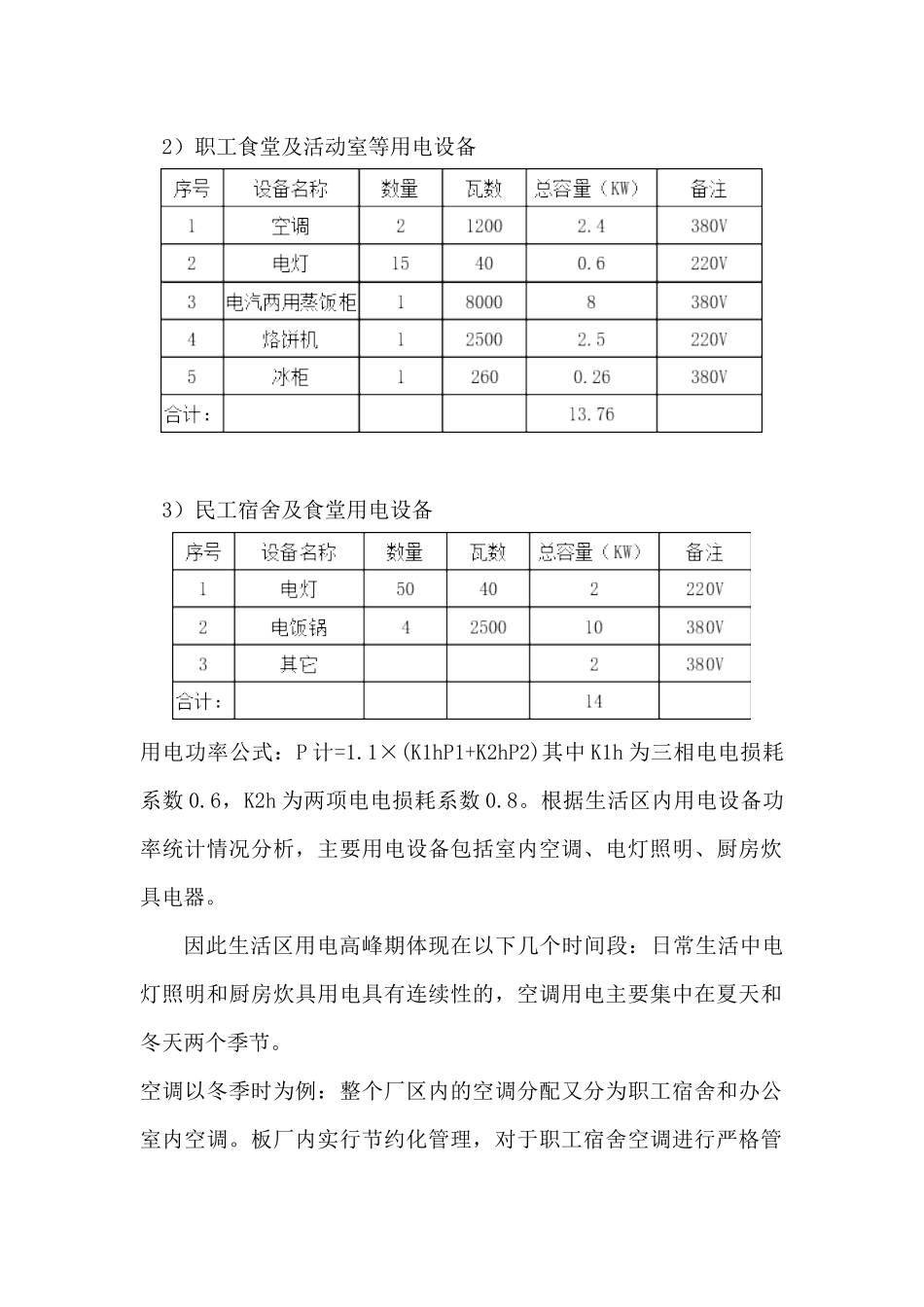

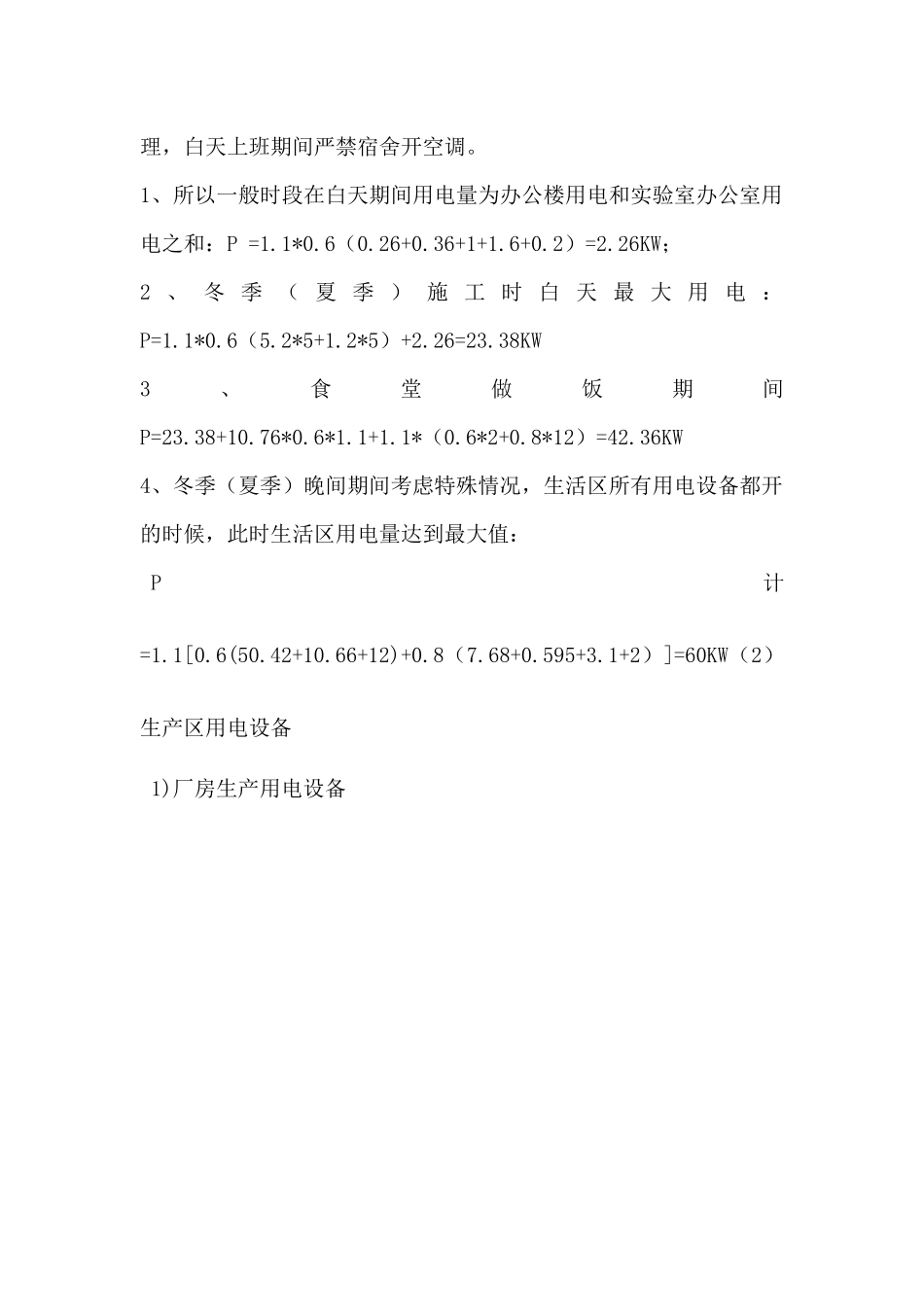

轨道板厂临时施工用电方案一、工程及现场概况***正线起点***，终点***；标段正线总长***km。正线非道岔区道床采用CTRSI型板式无砟轨道，其中一般地段采用预应力框架板式无砟轨道，减振地段采用预应力平板式无砟轨道。轨道板厂位于某某内，毗邻**胜路与**路。周围园区电网已布设完毕，接线方便。根据我厂周边地形及高压线路位置你决定在板厂门口处的高压线处设置变压器供全厂生产和生活用电。二、板厂用电设备统计表整个厂区内供电系统可分成两大部分：一部分是专供厂内生产的的，另一部分是供厂区内生活办公用电的部分。（1）生活区部分：1）办公楼用电设备2）职工食堂及活动室等用电设备3）民工宿舍及食堂用电设备用电功率公式：P计=1.1×(K1hP1+K2hP2)其中K1h为三相电电损耗系数0.6，K2h为两项电电损耗系数0.8。根据生活区内用电设备功率统计情况分析，主要用电设备包括室内空调、电灯照明、厨房炊具电器。因此生活区用电高峰期体现在以下几个时间段：日常生活中电灯照明和厨房炊具用电具有连续性的，空调用电主要集中在夏天和冬天两个季节。空调以冬季时为例：整个厂区内的空调分配又分为职工宿舍和办公室内空调。板厂内实行节约化管理，对于职工宿舍空调进行严格管理，白天上班期间严禁宿舍开空调。1、所以一般时段在白天期间用电量为办公楼用电和实验室办公室用电之和：P=1.1*0.6（0.26+0.36+1+1.6+0.2）=2.26KW；2、冬季（夏季）施工时白天最大用电：P=1.1*0.6（5.2*5+1.2*5）+2.26=23.38KW3、食堂做饭期间P=23.38+10.76*0.6*1.1+1.1*（0.6*2+0.8*12）=42.36KW4、冬季（夏季）晚间期间考虑特殊情况，生活区所有用电设备都开的时候，此时生活区用电量达到最大值：P计=1.1[0.6(50.42+10.66+12)+0.8（7.68+0.595+3.1+2）]=60KW（2）生产区用电设备1)厂房生产用电设备2）存板区用电设备3）搅拌站用电设备4）实验室用电设备用电功率公式为：P计=1.1×(K1hP1+K2hP2)，其中K1h为三相电电损耗系数0.6，K2h为两项电电损耗系数0.8。1、轨道板厂内生产按照流水线24小时作业考虑，三个班组轮流作业施工。其中轨道板生产车间和混凝土搅拌站生产用电量比较大，车间内一块板的大致施工流程为：①钢筋骨架的制作及安装→②轨板混凝土的浇筑及振捣→③蒸汽养生至规定强度→④脱模成品区检测→⑤水养区养护3d→⑥张拉及封锚→⑦运至存板区车间内拟考虑投入模板72套，每套模板上在底模处两侧各安放两台高频振捣器，用来振捣模板内的混凝土，以保证模内混凝土密实。按照厂内混凝土HZS90搅拌站的搅拌时间（1.5m3/3min）来推算预制区内模板利用率，小车运行速度为20m/min,一块板浇筑时间大约15分钟，西区最近的模板到拌合站的距离为8米左右，东区最近的模板到拌合站的距离为32米，小车运行时间分别为24s和96s，按此数据推算模板最多同时3块能同时振捣使用，暂时按4块考虑同时生产，每个高频振捣器功率为2KW，因此一块模板的耗电功率就为2*4=8KW/每块板，P模=4*8=32KW。桁吊按区域划分各值其责，其中10t桁吊主机电机两个，每个1.5KW；横向行走小车电机为两个，每个0.8KW；上升葫芦电机一个，为13KW；5t桁吊主机电机两个，每个0.8KW，行走小车电机一个，为0.8KW，上升葫芦电机一个，为7.5KW。桁吊最大功率是在其行走时提升重物。所以每台桁吊平时工作时最大功率就是在其提升重物时的电机功率，10t的为13KW;5t的为7.5KW。厂房内所有电器24小时运转施工时的总功率为P=4台模板的振捣器功率+2台电焊机功率+2台切断机功率+2台弯曲机功率+4台10t桁吊功率+2台5t桁吊功率=4*4*2+2*25+2*2.2+2*3+4*13+2*7.5=159.4KW，即P计=1.1*0.6P=1.1*0.6*159.4=105.2KW，在晚间施工时车间内得照明灯打开使用，每台灯功率为400W，一共200台，晚间厂房内P’=P+0.4*200*1.1*0.6=158KW。2、混凝土搅拌站24小时运转，最大功率为满载时190KW；3、存板区设置一台普通龙门和一台转向龙门吊，其电机分别为行走大车电机两个，每个1.5KW；行走小车一个，0.8KW；上升葫芦电机一台，13KW。存板区内考虑小平车运板加龙门吊存板相配合的方式，因此龙门吊就可以在其原位等平板车送板，所以日常龙门吊的最大功率就是其起吊轨道板时的功率为13...
