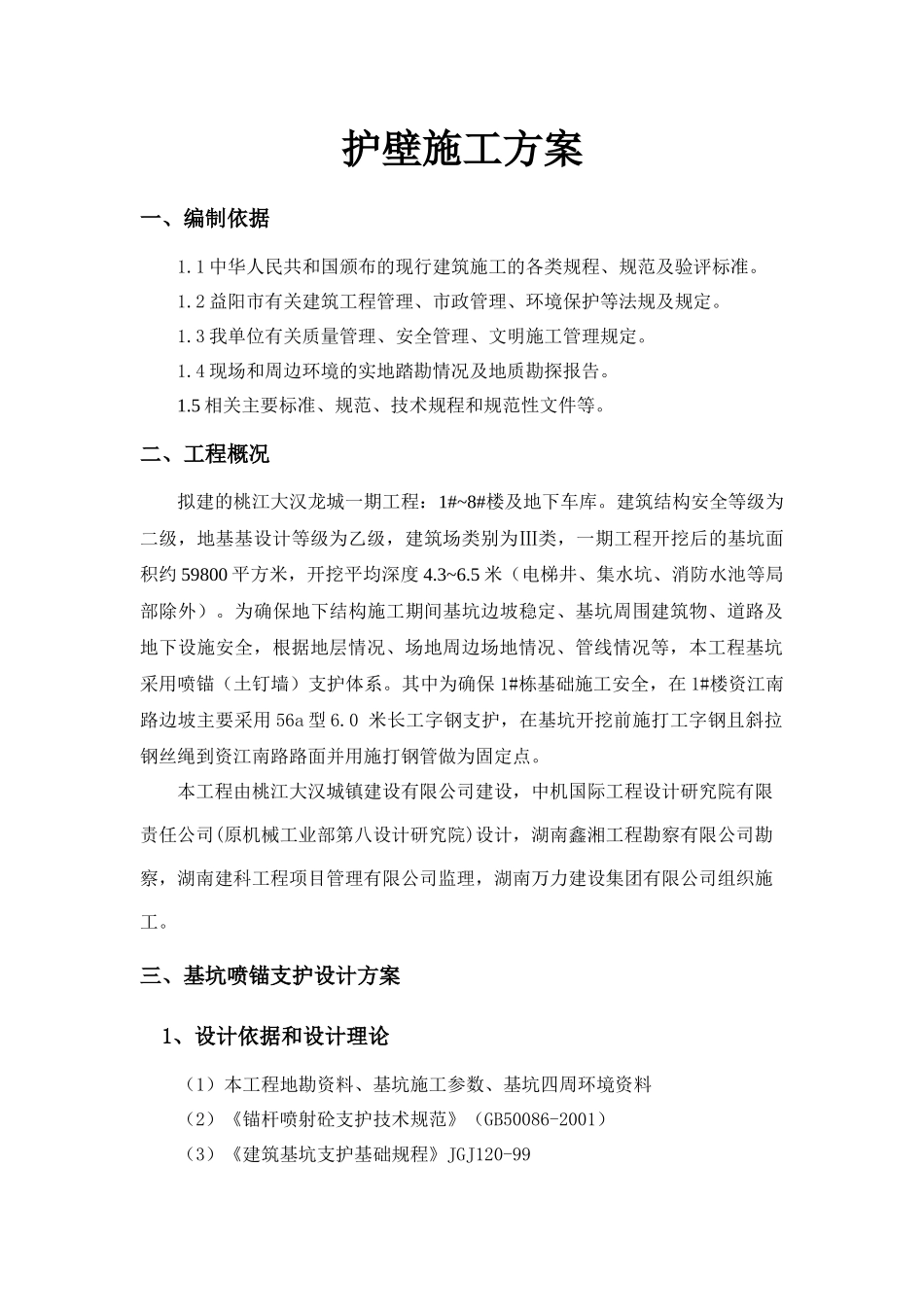

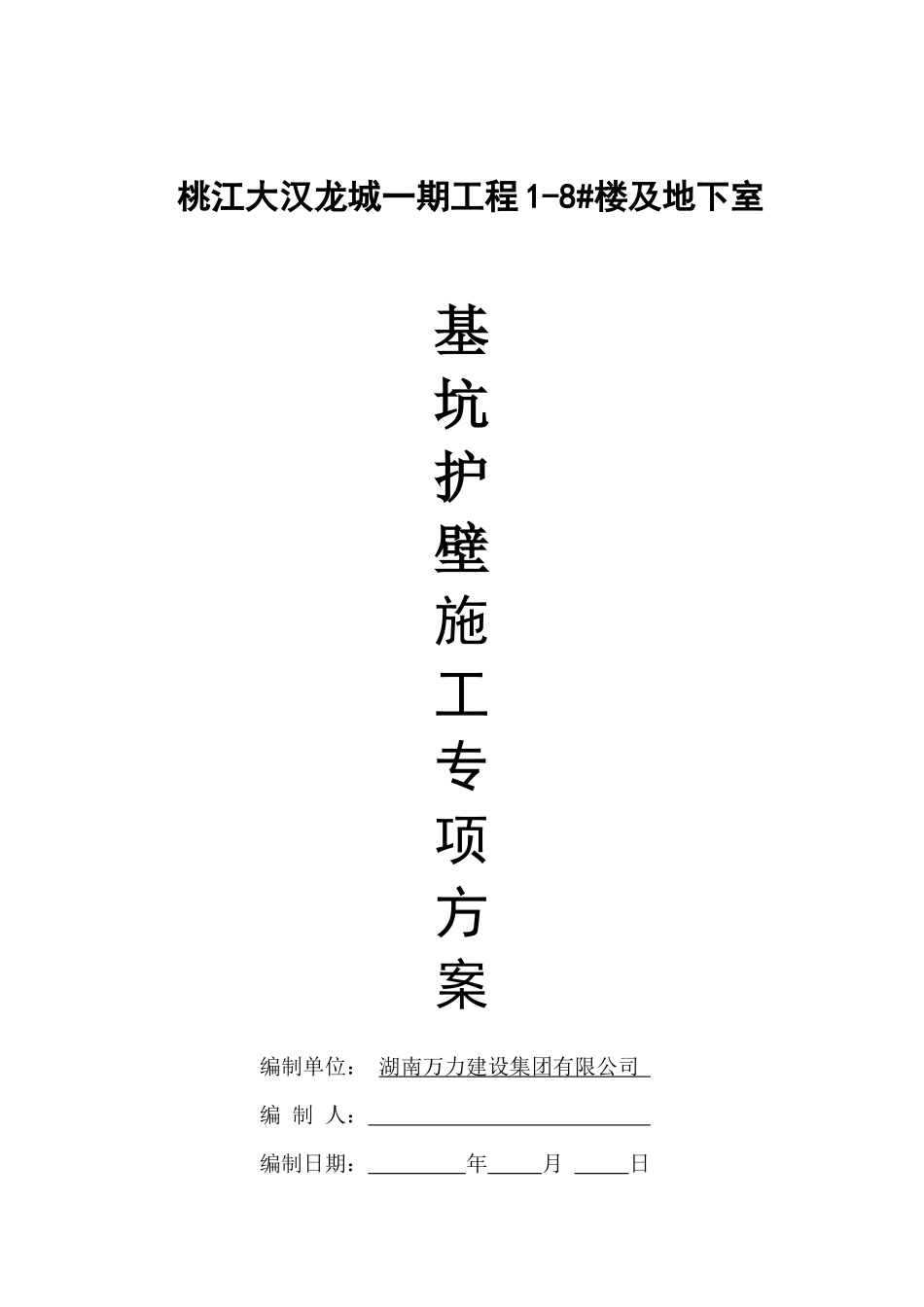

桃江大汉龙城一期工程1-8#楼及地下室基坑护壁施工专项方案编制单位：湖南万力建设集团有限公司编制人：编制日期：年月日护壁施工方案一、编制依据1.1中华人民共和国颁布的现行建筑施工的各类规程、规范及验评标准。1.2益阳市有关建筑工程管理、市政管理、环境保护等法规及规定。1.3我单位有关质量管理、安全管理、文明施工管理规定。1.4现场和周边环境的实地踏勘情况及地质勘探报告。1.5相关主要标准、规范、技术规程和规范性文件等。二、工程概况拟建的桃江大汉龙城一期工程：1#~8#楼及地下车库。建筑结构安全等级为二级，地基基设计等级为乙级，建筑场类别为Ⅲ类，一期工程开挖后的基坑面积约59800平方米，开挖平均深度4.3~6.5米（电梯井、集水坑、消防水池等局部除外）。为确保地下结构施工期间基坑边坡稳定、基坑周围建筑物、道路及地下设施安全，根据地层情况、场地周边场地情况、管线情况等，本工程基坑采用喷锚（土钉墙）支护体系。其中为确保1#栋基础施工安全，在1#楼资江南路边坡主要采用56a型6.0米长工字钢支护，在基坑开挖前施打工字钢且斜拉钢丝绳到资江南路路面并用施打钢管做为固定点。本工程由桃江大汉城镇建设有限公司建设，中机国际工程设计研究院有限责任公司(原机械工业部第八设计研究院)设计，湖南鑫湘工程勘察有限公司勘察，湖南建科工程项目管理有限公司监理，湖南万力建设集团有限公司组织施工。三、基坑喷锚支护设计方案1、设计依据和设计理论（1）本工程地勘资料、基坑施工参数、基坑四周环境资料（2）《锚杆喷射砼支护技术规范》（GB50086-2001）（3）《建筑基坑支护基础规程》JGJ120-99（4）《基坑土钉支护技术规范》（CECS96：97）（5）《钢筋焊接及验收规程》（GFG18-96）（6）《土层锚杆设计与施工规范》（CECS22：：90）（7）《建筑基坑工程技术规范》（YB9258-97）（8）喷锚支护设计理论采用：①喷射砼→钢筋网→锚杆支护土壁设计计算方法，考虑支护与土体联合作用，并以注浆土钉设计作为参考后加以综合；②工程类比法：根据我公司在长沙地区的实际项目设计施工实例类比；③信息反馈法：根据现场施工实测位移值（即时监控）对本方案设计进行修正。2、施工工艺2.1、土钉墙施工与土方开挖工艺关系基坑土方分层分段开挖，挖好一层（段）就做一层（段）土钉墙围护，上层土钉墙完成前不得进行下层土方开挖。尽量减少基坑原土壁裸露的时间。基坑原土壁裸露有可能出现以下三种情况：（1）人工修坡后边坡稳定（2）人工修坡后边坡基本稳定，局部有坍塌现象（3）土方开挖产生坍塌若出现土方坍塌，立即停止开挖，小面各坍塌采用人工修补，若大面积坍塌则立即采取用挖土机复回土，待设计、业主、监理、施工单位制定出可行方案后再继续开挖。喷浆护壁是段流水作业，每个作业施工段延长20米左右，依次呈梯形推进。根据基坑底设计标高与原始场地标高,本基坑开挖深度平均4.5米，固本基坑土方开挖分二层（2.25米/每层）2.2、喷浆护壁主要项目施工方法（1）施工顺序根据土方开挖,随时跟进（2）放坡、修坡基坑分二层开挖，故基坑壁按二次放坡，第一次放坡坡度1：1，第二次放坡坡度1:1，若遇阴雨天气，边坡放坡适当放大；对开挖后的边坡段，用铲锹进行切削清坡；施工人员跟班与挖土机配合作业（3）、钢筋网片安装在喷射混凝土前，面层内的钢筋网片应牢固固定在边壁上并符合规定的保护层厚度要求，一般≥25㎜。②钢筋采用(Q235)Ф6.5@200*200;加强筋(2根II级钢筋直径18㎜)③钢筋网片可用焊接或绑扎而成,钢筋网铺设时每边的搭接长度不应小于一个网格边长或200㎜,（上下坡钢筋的绑扎≥300㎜）（4）喷射细石砼面层喷射砼的强度等级为C20，厚度为80MM，其配合比为水泥：砂：细石：水=1：2：2：0.45；水泥为普通硅酸盐P32.5级，碎石最大粒径不超过15MM，砂为中粗黄砂。喷射顺序是由上而下，喷头与受喷面距离控制在1M左右，喷射方向垂直于受喷面。在钢筋部位，应先喷填钢筋和锚钉后方，然后再喷射其前方，以免其后出空隙。喷射面宜二次喷射，第一次喷射厚度在50MM左右，在第一次砼层初凝前进行二次喷射。在继续下层喷射作业时，清除施工缝接合面上浮浆层和松散碎石，并喷水使...
