集中供热管线及换热站安装施工方案VIP免费

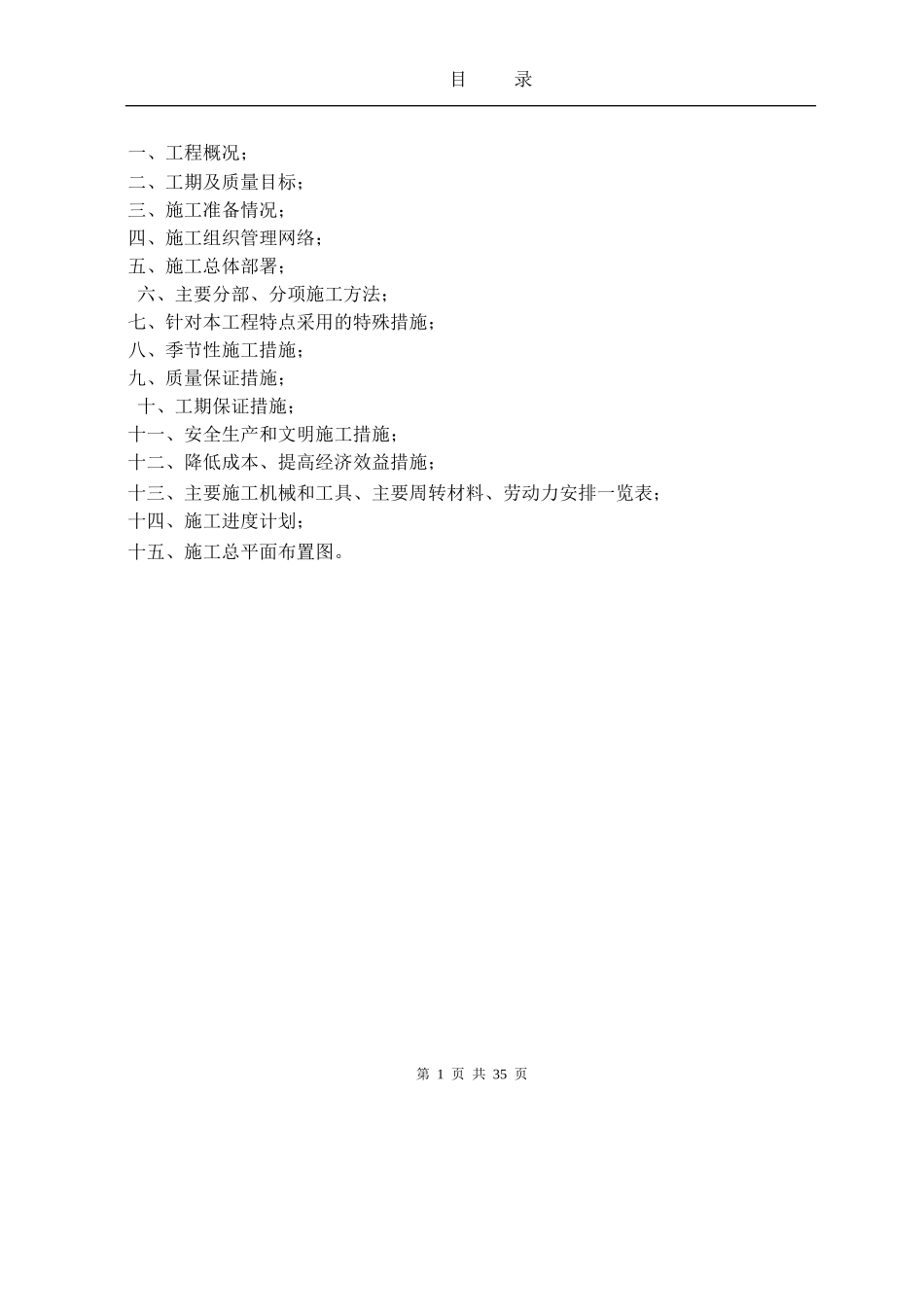

目录一、工程概况；二、工期及质量目标；三、施工准备情况；四、施工组织管理网络；五、施工总体部署；六、主要分部、分项施工方法；七、针对本工程特点采用的特殊措施；八、季节性施工措施；九、质量保证措施；十、工期保证措施；十一、安全生产和文明施工措施；十二、降低成本、提高经济效益措施；十三、主要施工机械和工具、主要周转材料、劳动力安排一览表；十四、施工进度计划；十五、施工总平面布置图。第1页共35页一、工程概况本工程巴彦县兴隆镇集中供热热源输送管网，项目供热面积预计250万平方米，供热负载80MW，铺设主干管网2.4千米，主干线管径为DN300-700的聚氨酯保温管。1、工程主要内容土建施工、地埋敷设、补偿器、固定墩的制作安装、阀门及附件安装，管道检验，管道探伤，管道压力试验，管道防腐，管道吹扫、试运行、交付验收。2、工程特点⑴工程焊接量大，质量要求高，必须保证一次合格，避免产生返修现象。⑵工期要求要紧中有松，虽然该工程工程量大，但在不影响其他工种施工特别是道路建设的工期要求的情况下，充分考虑公司资金运营情况，合理分配工期，有计划的安排施工期进度。做到不抢前也不滞后。⑶管道线路长，地质环境复杂，突发事件要多，随着施工管线的延伸，施工用电、用水只能向临近单位接取，因此，工程的外部协调工作必须到位。⑷为适应施工现场不断变更的情况，临时设施尽量采用移动式。二、工期及质量目标1、工期目标：本工程项目要求工期为82工作日。投标单位施工进度计划目标按82日历天安排。2、质量目标：合格，力争优良。⑴各分项工程质量合格率100%，优良率大于95%。⑵各分部工程质量优良率100%。⑶调试投运一次成功。三、施工准备情况㈠现场平面布置及临时设施施工现场平面布置详见施工总平面布置图。㈡现场材料设备贮存保管现场材料、设备的贮存保管，按本单位的管理制度执行。同时，配备相应管理人员。㈢劳动力配备1、各施工班组主要以专业工种人员形成建制，以专业施工人员为主，并配制一定数量的辅助人员。本工程施工各阶段人员配备详见劳动力安排一览表和调配计划表（动第2页共35页态图）。2、上岗条件的确定为确保本工程的工期和质量目标，对下列各岗位、工种的上岗条件确定如下：⑴各专业施工班长，应当有本专业施工10年以上施工经验，并具有较强的施工组织领导能力。⑵特殊作业人员（电工、焊工、起重工等）都必须持有相应的资格证件，做到持证上岗。⑶质检员、材料（设备）员、安全员等施工管理人员必须持有有关部门颁发的资格证书，并熟悉本专业的专业技术方可上岗。⑷施工员必须持有相应的助理工程师以上技术职称方可上岗。㈣施工设备、机具配备本安装工程施工用设备机具详见“主要施工机械和工具表”。㈤临时用电、用水1、现场用电、用水根据招标单位意见，与线路临近单位相接。投标单位中标后，编制专用的用电、用水方案。2、现场设临时用电维护值班电工，以确保安全用电和用水工作。㈥熟悉施工现场、施工图纸⑴图纸会审施工前由管道、焊接、工艺设备等有关专业技术人员会同设计、业主代表进行图纸会审，会审时做好图纸会审记录，把图纸会审中提出的问题解决在开工之前。⑵编制技术措施施工前由技术人员编制管道安装、焊接技术方案，上报业主审批。⑶绘制单线图●对本装置中的所有管道实行单线图施工：如设计单位不提供，由我公司技术人员现场用计算机绘制，单线图的标题栏采用我公司通用统一格式。●管道的对接焊缝以圆点表示，承插焊接口用加黑短线表示，螺纹接口用细短线表示。●单线图上注明管道的编号、管件、阀门、法兰和各种仪表等的材质、数量，并标注出焊缝编号，焊缝编号按介质流向顺序标注，焊缝编号要保证几份相关联的单线图编号一致，管道焊接工作记录以及其它焊接管理文件的焊口编号一致。第3页共35页⑷焊接工艺评定、焊工培训、焊工考试。●对于管道工程的所有材质，施焊前必须准备齐全焊接工艺试验与评定。●对于参加本工程管道焊接的焊工，必须持有国家劳动部门颁发的焊工合格证，并只能承担相应合格项目的焊接工作，施工前需进行有针对的适应性培训、考试，合格后才允许参加施焊。⑸压力管道安装报审管道...
