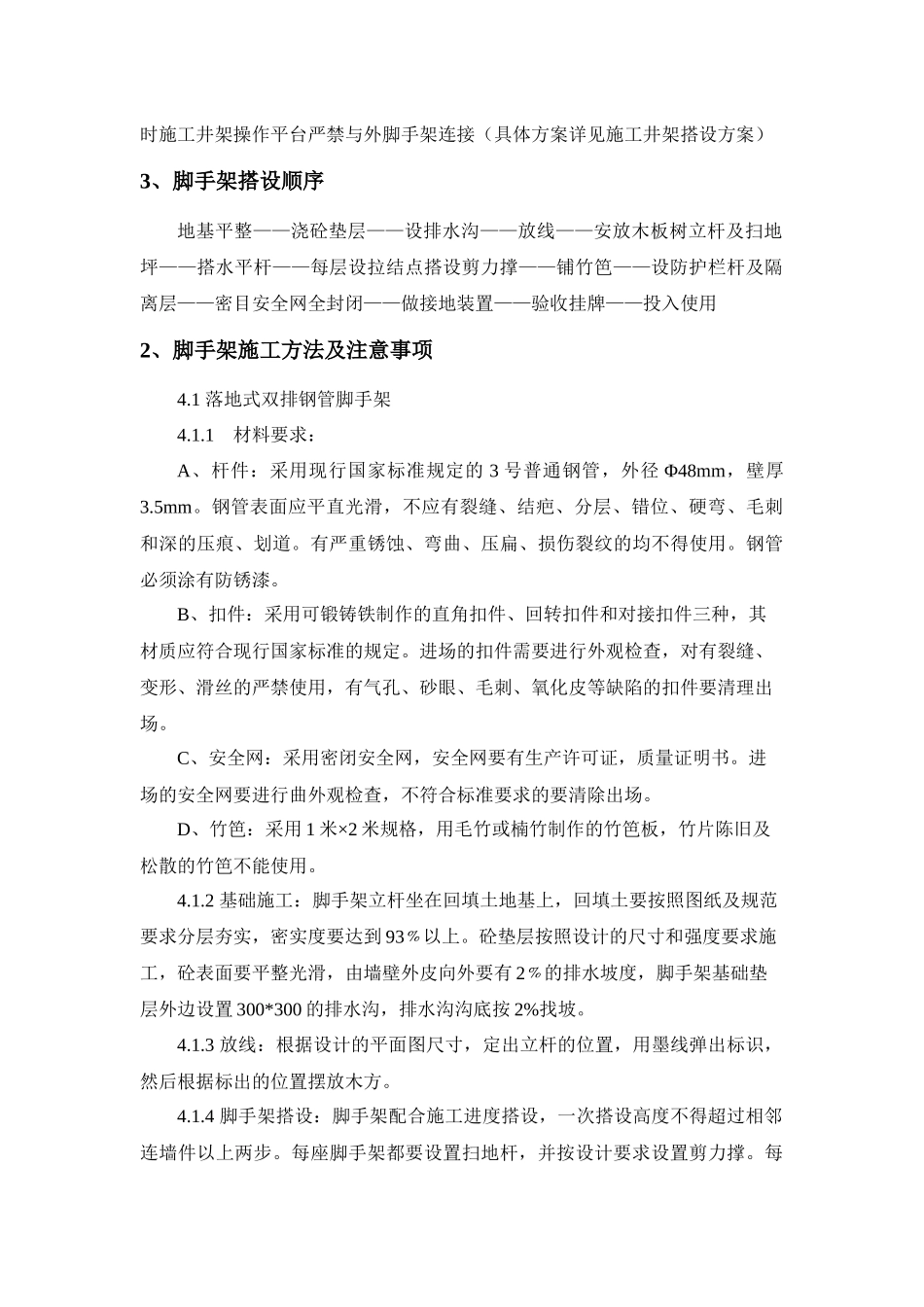

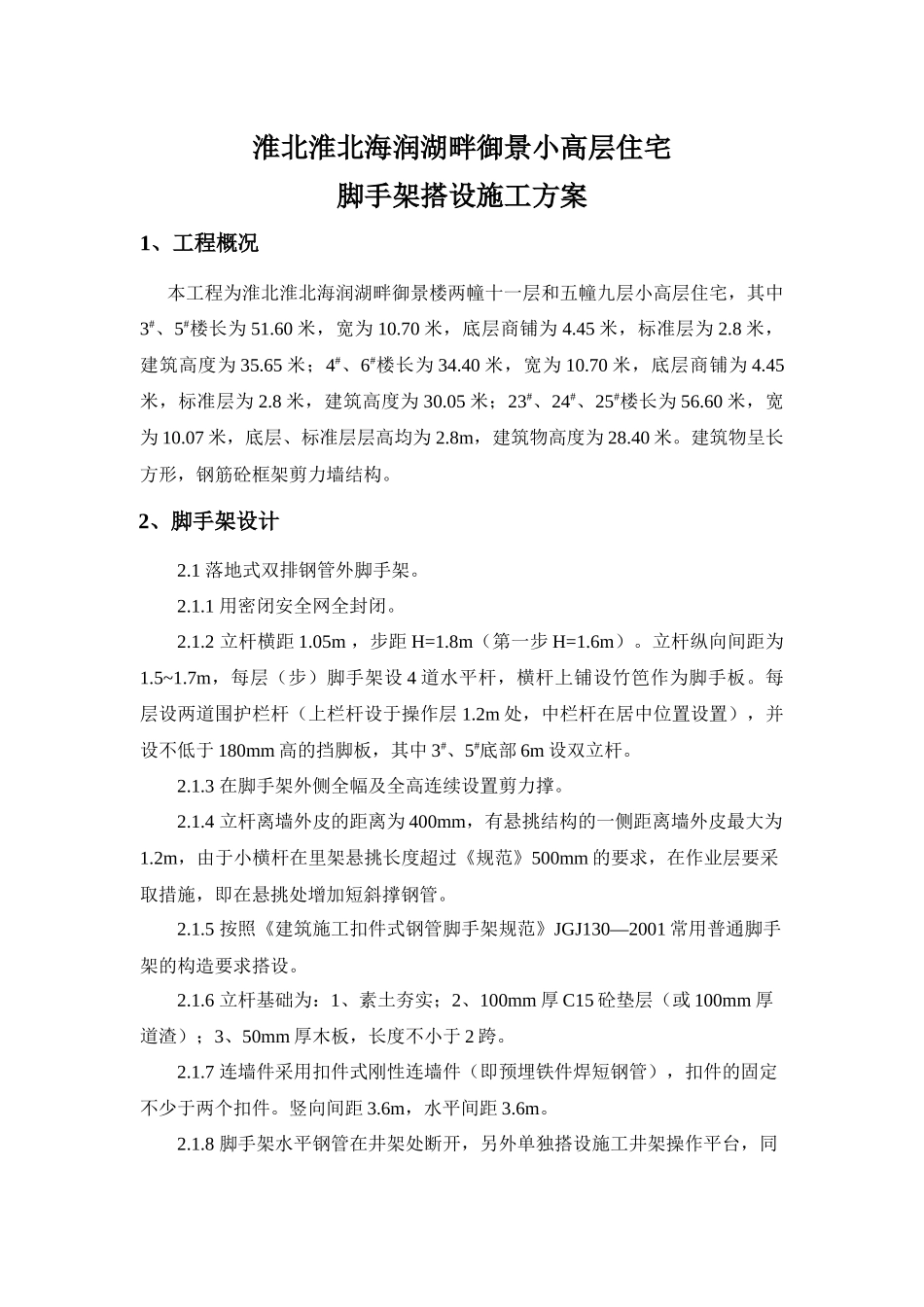

淮北淮北海润湖畔御景小高层住宅脚手架搭设施工方案1、工程概况本工程为淮北淮北海润湖畔御景楼两幢十一层和五幢九层小高层住宅，其中3#、5#楼长为51.60米，宽为10.70米，底层商铺为4.45米，标准层为2.8米，建筑高度为35.65米；4#、6#楼长为34.40米，宽为10.70米，底层商铺为4.45米，标准层为2.8米，建筑高度为30.05米；23#、24#、25#楼长为56.60米，宽为10.07米，底层、标准层层高均为2.8m，建筑物高度为28.40米。建筑物呈长方形，钢筋砼框架剪力墙结构。2、脚手架设计2.1落地式双排钢管外脚手架。2.1.1用密闭安全网全封闭。2.1.2立杆横距1.05m，步距H=1.8m（第一步H=1.6m）。立杆纵向间距为1.5~1.7m，每层（步）脚手架设4道水平杆，横杆上铺设竹笆作为脚手板。每层设两道围护栏杆（上栏杆设于操作层1.2m处，中栏杆在居中位置设置），并设不低于180mm高的挡脚板，其中3#、5#底部6m设双立杆。2.1.3在脚手架外侧全幅及全高连续设置剪力撑。2.1.4立杆离墙外皮的距离为400mm，有悬挑结构的一侧距离墙外皮最大为1.2m，由于小横杆在里架悬挑长度超过《规范》500mm的要求，在作业层要采取措施，即在悬挑处增加短斜撑钢管。2.1.5按照《建筑施工扣件式钢管脚手架规范》JGJ130—2001常用普通脚手架的构造要求搭设。2.1.6立杆基础为：1、素土夯实；2、100mm厚C15砼垫层（或100mm厚道渣）；3、50mm厚木板，长度不小于2跨。2.1.7连墙件采用扣件式刚性连墙件（即预埋铁件焊短钢管），扣件的固定不少于两个扣件。竖向间距3.6m，水平间距3.6m。2.1.8脚手架水平钢管在井架处断开，另外单独搭设施工井架操作平台，同时施工井架操作平台严禁与外脚手架连接（具体方案详见施工井架搭设方案）3、脚手架搭设顺序地基平整——浇砼垫层——设排水沟——放线——安放木板树立杆及扫地坪——搭水平杆——每层设拉结点搭设剪力撑——铺竹笆——设防护栏杆及隔离层——密目安全网全封闭——做接地装置——验收挂牌——投入使用2、脚手架施工方法及注意事项4.1落地式双排钢管脚手架4.1.1材料要求：A、杆件：采用现行国家标准规定的3号普通钢管，外径Φ48mm，壁厚3.5mm。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺和深的压痕、划道。有严重锈蚀、弯曲、压扁、损伤裂纹的均不得使用。钢管必须涂有防锈漆。B、扣件：采用可锻铸铁制作的直角扣件、回转扣件和对接扣件三种，其材质应符合现行国家标准的规定。进场的扣件需要进行外观检查，对有裂缝、变形、滑丝的严禁使用，有气孔、砂眼、毛刺、氧化皮等缺陷的扣件要清理出场。C、安全网：采用密闭安全网，安全网要有生产许可证，质量证明书。进场的安全网要进行曲外观检查，不符合标准要求的要清除出场。D、竹笆：采用1米×2米规格，用毛竹或楠竹制作的竹笆板，竹片陈旧及松散的竹笆不能使用。4.1.2基础施工：脚手架立杆坐在回填土地基上，回填土要按照图纸及规范要求分层夯实，密实度要达到93﹪以上。砼垫层按照设计的尺寸和强度要求施工，砼表面要平整光滑，由墙壁外皮向外要有2﹪的排水坡度，脚手架基础垫层外边设置300*300的排水沟，排水沟沟底按2%找坡。4.1.3放线：根据设计的平面图尺寸，定出立杆的位置，用墨线弹出标识，然后根据标出的位置摆放木方。4.1.4脚手架搭设：脚手架配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。每座脚手架都要设置扫地杆，并按设计要求设置剪力撑。每搭完一部脚手架后，按照附图表校正步距、纵距、横距、及立杆的垂直度。A、立杆搭设要求：立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接。杆上的对接扣件应交错布置：两个相邻立杆的接头不能设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500；各接头中心至主节点的距离不应小于600。采用搭接时，搭接长度不应小于1米，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。开始搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。立杆顶端高出操作层1.5米，当搭到有连墙件的部位后，在搭设完该处的立杆，纵向水平杆，横向水平杆后，立即设置连墙件。...
