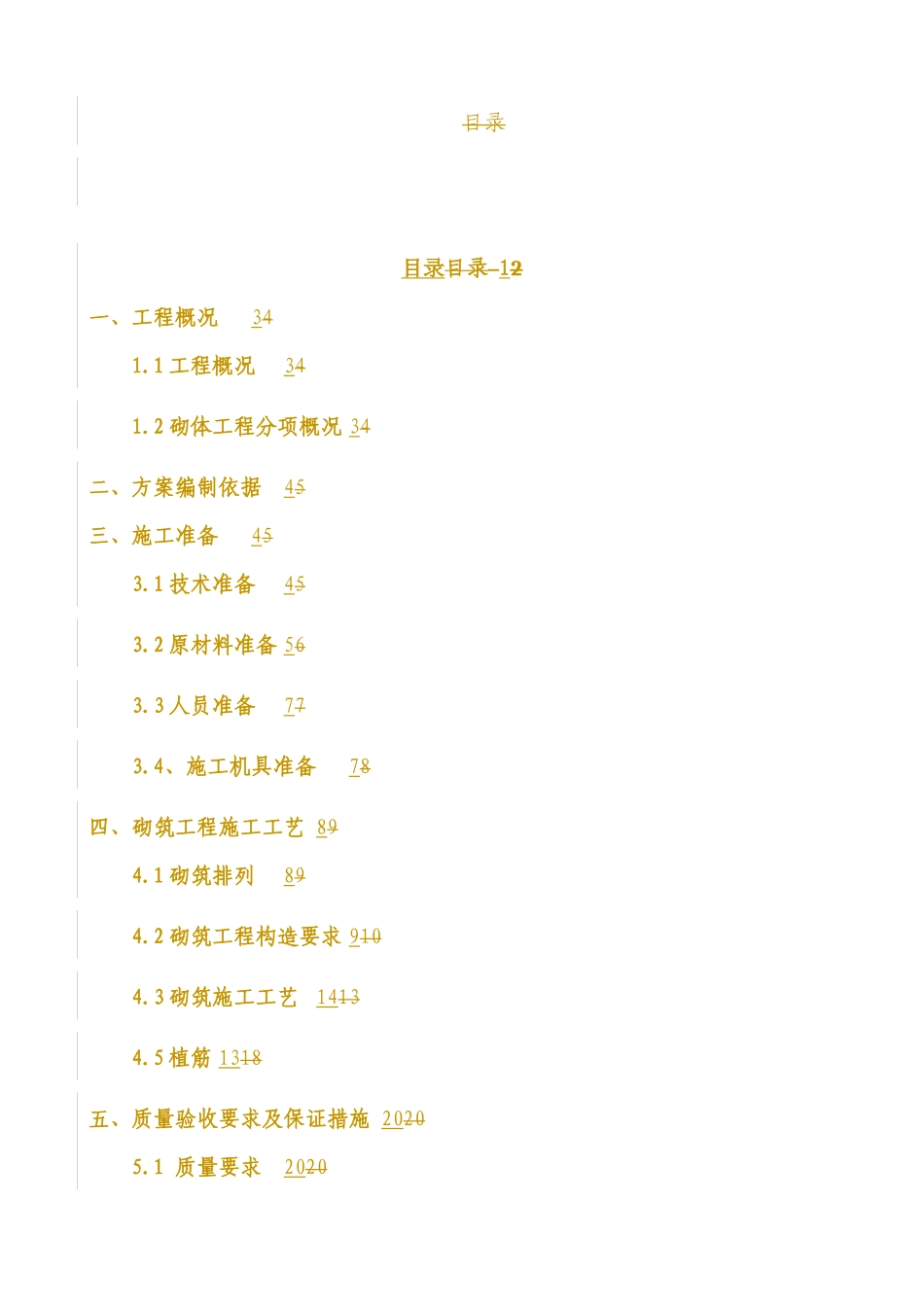

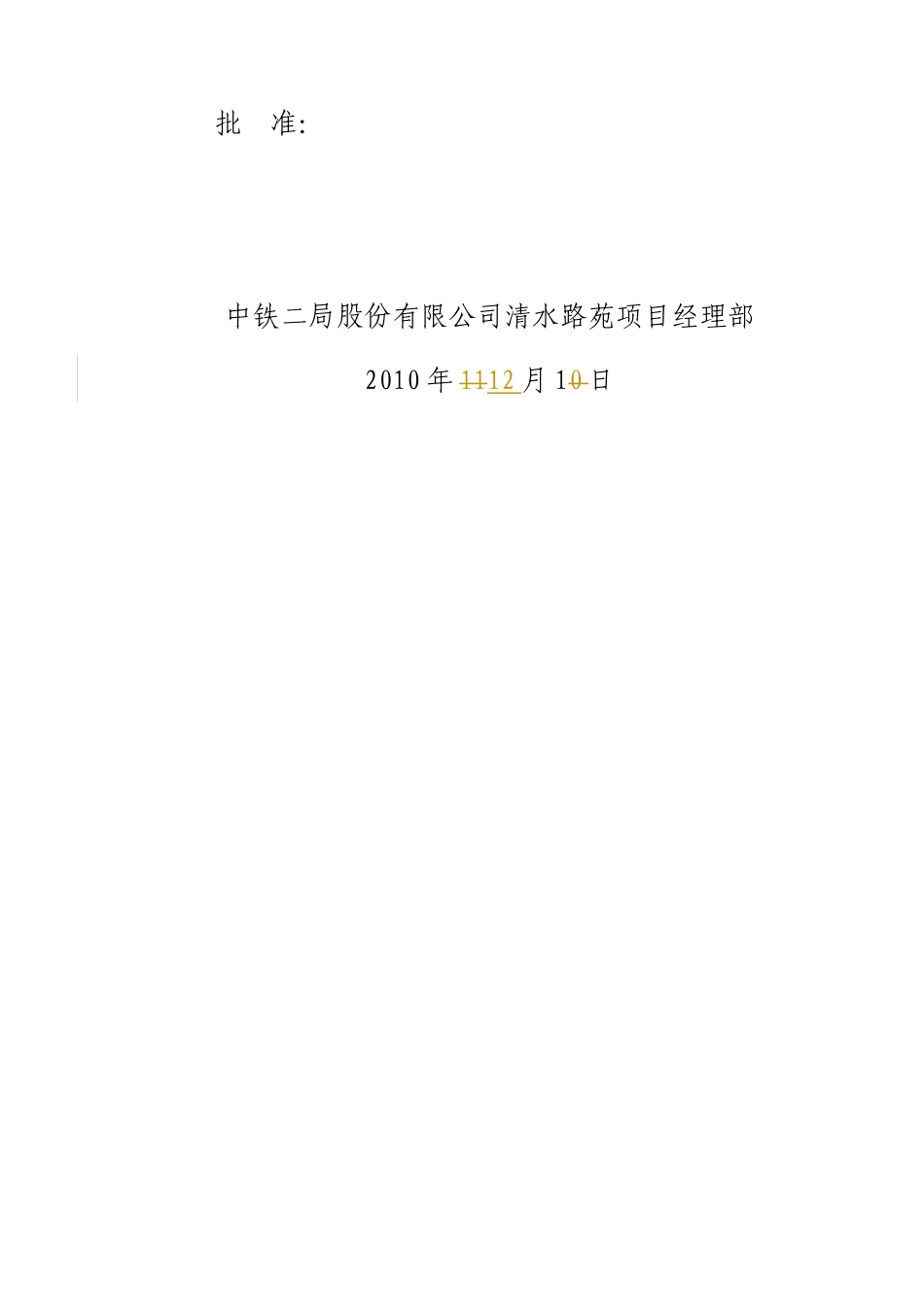

成都铁路地区旧城改造中心“清水·路苑”安居房工程清水路苑四、五组团施工电梯基础及支撑加固砌体工程专项施工方案编制：审核：批准：中铁二局股份有限公司清水路苑项目经理部2010年1112月10日目录目录目录12一、工程概况341.1工程概况341.2砌体工程分项概况34二、方案编制依据45三、施工准备453.1技术准备453.2原材料准备563.3人员准备773.4、施工机具准备78四、砌筑工程施工工艺894.1砌筑排列894.2砌筑工程构造要求9104.3砌筑施工工艺14134.5植筋1318五、质量验收要求及保证措施20205.1质量要求20205.2质量保证措施2121六、季节性施工2222七、安全及文明施工22227.1、安全保证措施22227.2.文明施工与环保措施2323施工电梯基础及支撑加固方案6一、工程概况6二、编制依据8三、施工部署9四、基础方案24五、支撑计算书39六、安全保证措施43七、文明施工要求45八、附件46附件1：施工电梯基础详图及平面示意图附件2：清水路苑五组团施工电梯总平图附件3：1-12#楼#施工电梯基础地下室顶板加固及定位图砌体工程专项施工电梯基础及支撑加固方案一、一、工程概况1.1工程概况清水路苑四、五号组团位于成都市青羊区苏坡辖区黄土村,西临武青路,东面为地铁西环线铁路用地,北临地铁西站,南面为苏坡排洪渠。五号组团由12栋18层高层住宅楼组成的住宅小区总建筑面积182875.7m2,其中地下室总建筑面积34062m2，下地人防面积25302m2。四号组团由5栋18层高层住宅楼组成的住宅小区总建筑面积103387.6m2,其中地下室总建筑面积17438.0m2。主楼全现浇钢筋混凝土剪力墙结构，纯地下停车库为全现浇钢筋混凝土框架结构型式。1.2砌体工程分项概况清水路苑五号组团由12栋18层高层住宅楼组成。主楼为全现浇钢筋混凝土剪力墙结构;纯地下停车库为全现浇钢筋混凝土框架结构型式。地面以上各层层高2.9米,±0.000相当于绝对标高516.950m，结构最高点为56.75m。序号项目名称墙体部位墙体材料砂浆标号墙厚（mm）备注1地下室±0.000以下内墙页岩空心砖M5水泥砂浆200/100与土壤接触页岩实心砖M5水泥砂浆200厨房、卫生间、管井、电梯井页岩多孔砖M5水泥砂浆200/1002主楼±0.000以上外墙页岩多孔砖M5混合砂浆200内墙页岩空心砖M5混合砂浆200/100厨房、卫生间、管井、电梯井页岩多孔砖M5混合砂浆200/100砌体施工时严格按设计要求及相应施工验收规范组织施工，主要注意以下几点：1、凡厨房、卫生间墙体底部先浇高200mmC20素混凝土挡水带，浇灌前楼板板面应清理干净，凿毛后关模浇筑砼。避免接缝处不密实而漏水。2、填充墙与墙、柱之间拉结筋设置2ф6.5@500的拉筋，拉筋伸入墙体内长度不少于墙长的1/5，且不小于700mm，末端应有180o弯钩。3、构造柱截面为墙厚×200mm，配4ф12纵筋，ф6.5@100/200箍筋；卧梁截面为墙厚×120mm，配4ф8纵筋，ф6.5@200箍筋。根据本工程实际施工现场因素，拟安装12台SC200/200施工升降机，安装位置为1#、2#、3#、4#、7#、8#、9#楼施工升降机安装在地下室边坡回填夯实的地基上，5#、6#、10#、11#、12#楼施工升降机安装在地下室顶板上；其中对地下室顶板上的基础需进行钢管支撑加固（详见本方案第五节及附件3）。二、方案编制依据本方案编制主要根据SC200/200施工电梯使用说明书及施工电梯安全规程（GB/T1005－1996）等要求进行编制。以下为本方案编制所涉及的主要规范标准及参考资料：国家、行业、标准化协会、建材标准及参考资料：标准规范名称编码建筑施工手册(第四版)中国建筑工业出版社建筑施工计算手册（第二版）中国建筑工业出版社建筑结构荷载规范GB50009-2001钢结构设计规范GB50017-2003建筑工程施工质量验收统一标准GB50300-2001砌体工程施工质量验收规范钢结构工程施工质量验收规范GB50203-2002GB50205-2001混凝土结构工程施工质量验收规范工程建设标准强制性条文（房屋建筑部分）GB50204-20022002年版建筑砂浆基本性能试验方法建筑施工扣件式钢管脚手JGJ/T70-标准规范名称编码架安全技术规范2009JGJ130-2001砌体砂浆配合比设计规程施工现场临时用电安全技术规范JGJ98-2000JGJ46-2005砌筑砂浆增塑剂建筑施工安全检查标准JG/T164-2004JGJ59-99框架轻质填充墙构造图集第四分册西南05G701(...
