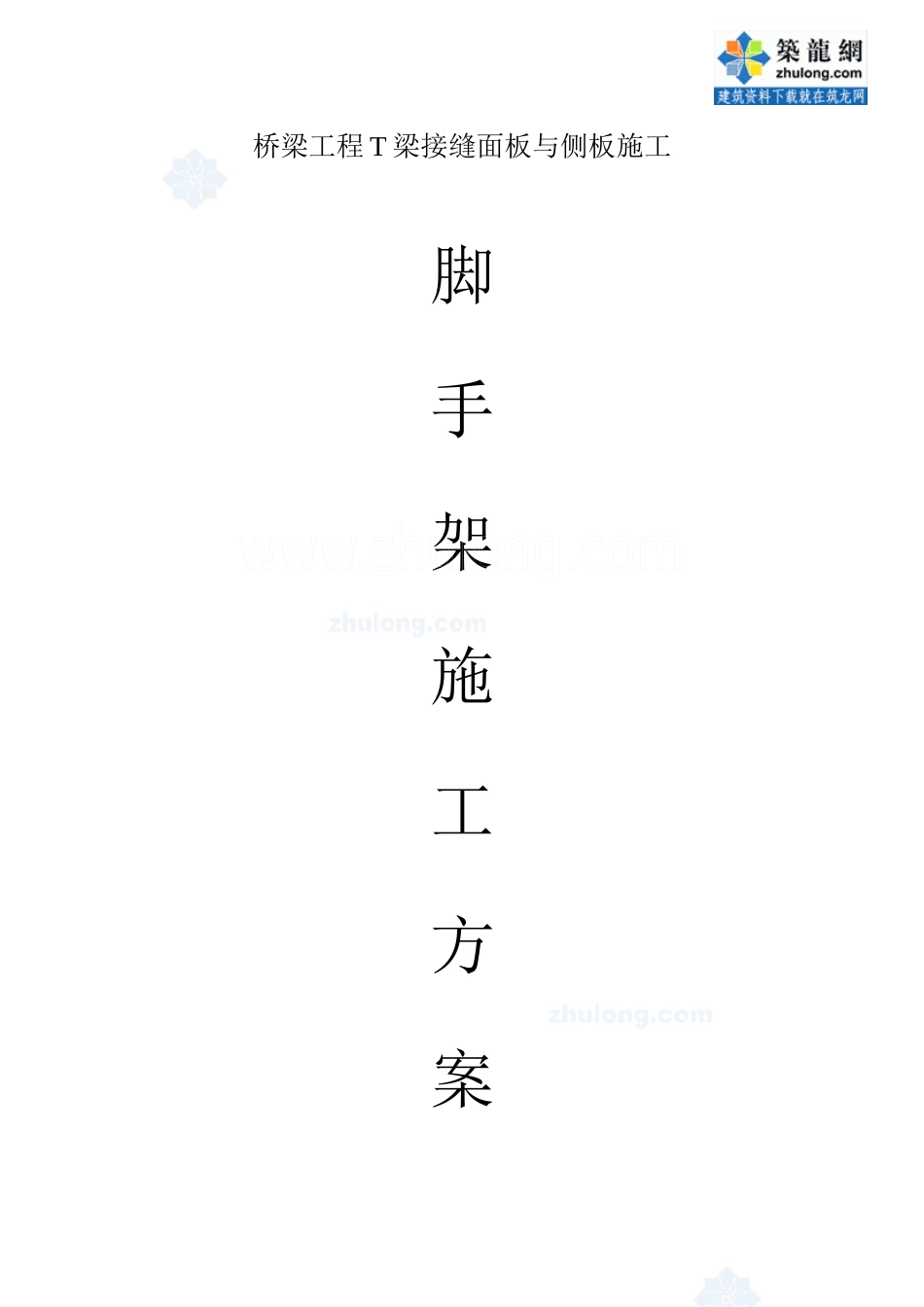

桥梁工程T梁接缝面板与侧板施工脚手架施工方案VIP免费

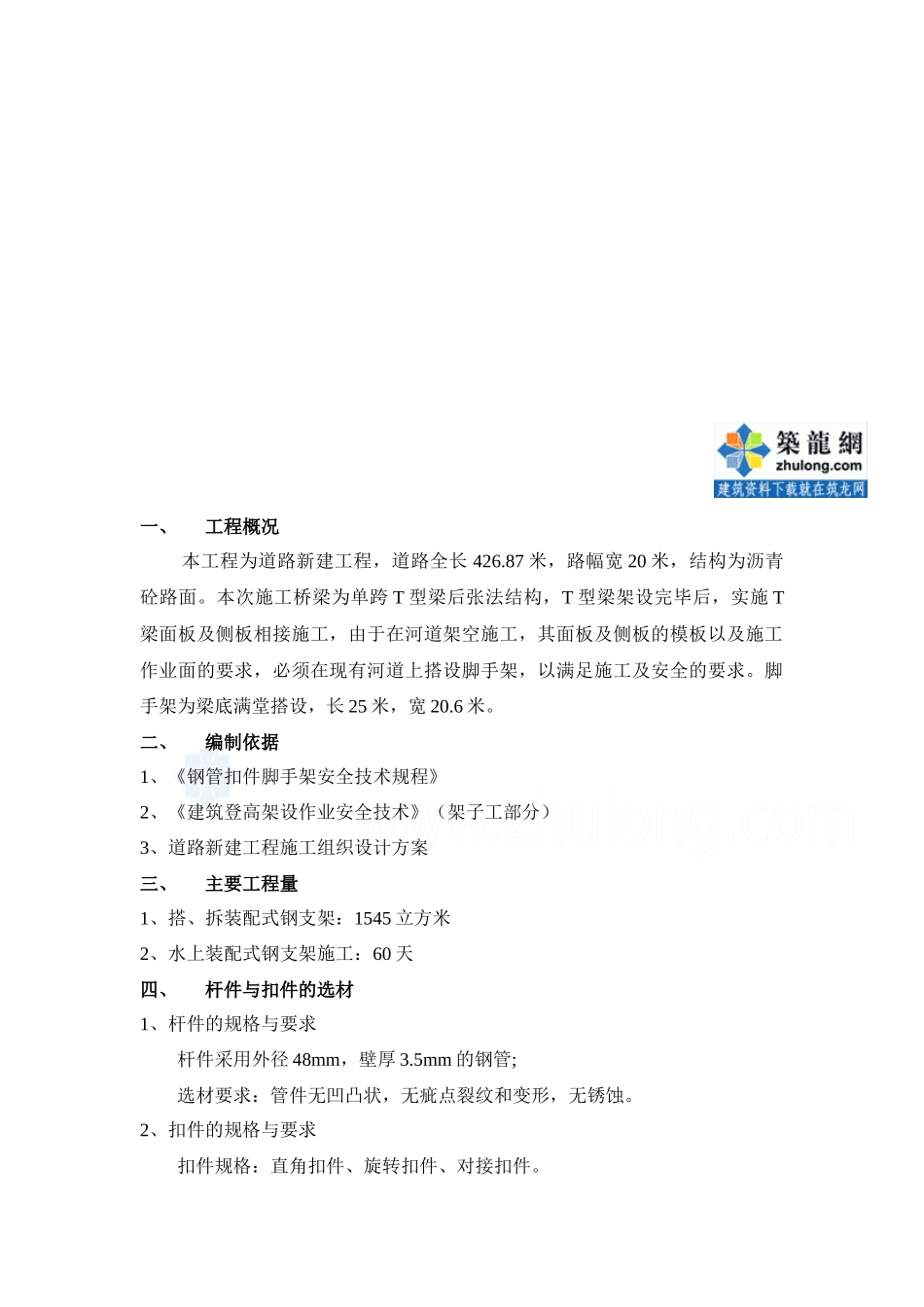

桥梁工程T梁接缝面板与侧板施工脚手架施工方案一、工程概况本工程为道路新建工程，道路全长426.87米，路幅宽20米，结构为沥青砼路面。本次施工桥梁为单跨T型梁后张法结构，T型梁架设完毕后，实施T梁面板及侧板相接施工，由于在河道架空施工，其面板及侧板的模板以及施工作业面的要求，必须在现有河道上搭设脚手架，以满足施工及安全的要求。脚手架为梁底满堂搭设，长25米，宽20.6米。二、编制依据1、《钢管扣件脚手架安全技术规程》2、《建筑登高架设作业安全技术》（架子工部分）3、道路新建工程施工组织设计方案三、主要工程量1、搭、拆装配式钢支架：1545立方米2、水上装配式钢支架施工：60天四、杆件与扣件的选材1、杆件的规格与要求杆件采用外径48mm，壁厚3.5mm的钢管;选材要求：管件无凹凸状，无疵点裂纹和变形，无锈蚀。2、扣件的规格与要求扣件规格：直角扣件、旋转扣件、对接扣件。扣件要求：扣件应采用可锻铸铁，应符合国家有关规范规定。不得有裂缝、变形、缩松等缺陷，铆合处活动应良好。五、脚手架的高度、步距、和纵距1、脚手架高度：桥梁施工桥梁水域底空平均为2.5米，因主要为人立作用，入河底0.5m。2、步距：桥梁跨度为25m，步距均按6m施工。3、里、外立杆横距：根据竹笆宽度确定为：里立杆距墙500mm，中心杆距6m。4、纵距：按照常规施工纵距为7m六、脚手架的稳固保护措施1、斜杆的设置：斜杆杆件采用4500mm规格钢管，从河底直至顶部，全立面覆盖。外观立面目测要求：图形大小一致，杆件挺直，交合高度一致。2、斜杆距离：按立杆纵向距，全立面交叉设置各一道。3、斜杆角度：斜杆设置的角度，应与河面成45°夹角为宜。4、斜杆接长：斜杆接长不采用对接扣件连接，应采用搭接连接。搭接距离不小于1m，并用两只旋转扣件牢固连接。七、搭设工艺搭设的标准是：外观必须整体平整，横平竖直、几何图形一致。内侧连接牢固，平坦通顺。脚手架采用D48×3.5钢管脚手架，竹笆满铺。立杆等距对直，纵向间距2米，横向间距1.2米，立杆距桥台每侧50cm。第一步施工应沿桥底南侧向北侧延伸，立杆竖起后，应有临时的拉结或斜撑保护，切勿单独操作，引起脚手架倒塌伤人。第一步完成后，应同时完成搁栅铺设。搁栅在里、外大横杆中间等距离安放二根，与小横杆牢固连接。同时铺设竹笆。竹笆搭接应足，并分别用18#铅丝单根双圈绑于大横杆上。为了保证脚手架每一立杆均匀受力，立杆与小横杆应作对称设置。接杆工作包括斜杆接长和立杆接长，都必须二人配合操作，不允许单独操作，否则易引起事故。所有扣件的紧固力矩应保持在力矩扳手实测的39.2—19牛米范围内。同时要求要求扣件的开口处（即螺栓的拧合处）朝外。里立杆、里大横杆的对接扣件闭合口朝墙内侧方向；外立杆、外大横杆扣件闭合口朝脚手架外侧方向。避免在操作中钩挂作业人员衣裤，酿成事故。脚手架施工过程中及时校正立杆的垂直度和步层大横杆的水平度。保持始终如一的步距、纵距和横距。脚手架的外侧自第二步起必须设1米高的防护栏杆和40厘米高的拦脚杆板，顶排的扶手栏杆不得少于二道，高度0.9米。操作人员上下架子必须有安全可靠的爬梯或坡道，爬梯与坡道应设于脚手架的外侧，本工程设置一处。钢管脚手架的施工程序为：立杆—小横杆—大横杆—斜拉杆—防护栏杆—竹笆。八、验收与保养验收：脚手架施工完毕后，由施工负责人召集技术、安监、搭设班组三方人员，携带扭矩扳手，进行外观和实测检验。观察脚手架整体或局部的垂直偏差，尤其观察脚手架四角、开分断处二侧端口，是否偏斜，下沉。如发现有异样者，应立即组织人员进行加固。经常检查垫铺的竹笆，及时修复断筋断条，填补空洞。并应同时检查各竹笆的绑扎点。连桥台杆件的紧固及移位加固。对影响施工的部位，应在技术部门制定措施后，方可进行移位变更工作，操作人员不得擅自进行连墙杆件的移位。清除积聚在脚手架危险部位的材料、砖石、砼块等杂物。监督使用人员所堆放材料，使其不超过施工荷载。九、拆除工艺拆除程序：按搭设的反程序进行，竹笆—防护栏杆—斜杆—大横杆—小横杆—立杆。认真做到一步一清。拆除时安监部门必须派安全员现场监护指导。拆除现场必须设警戒...
