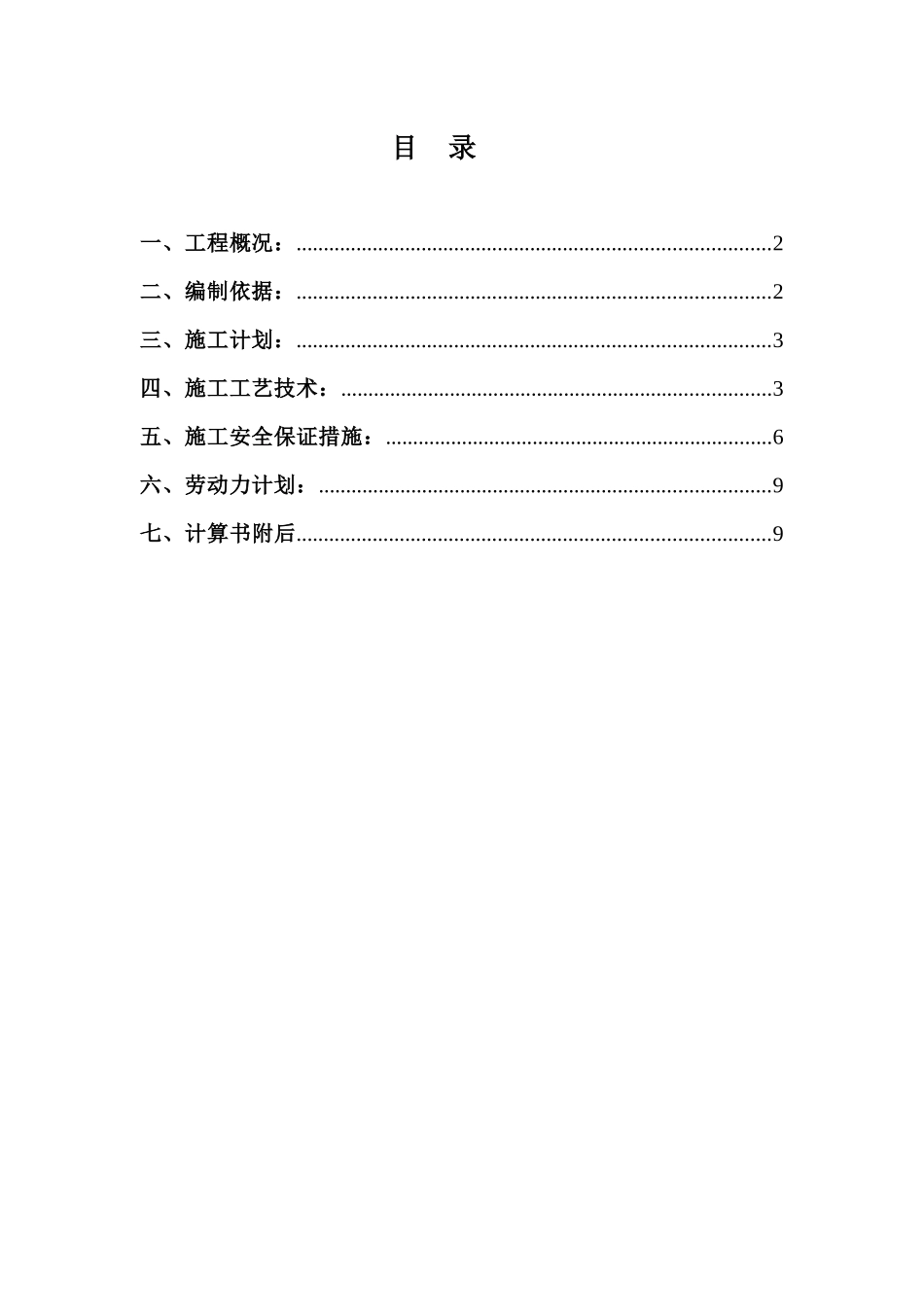

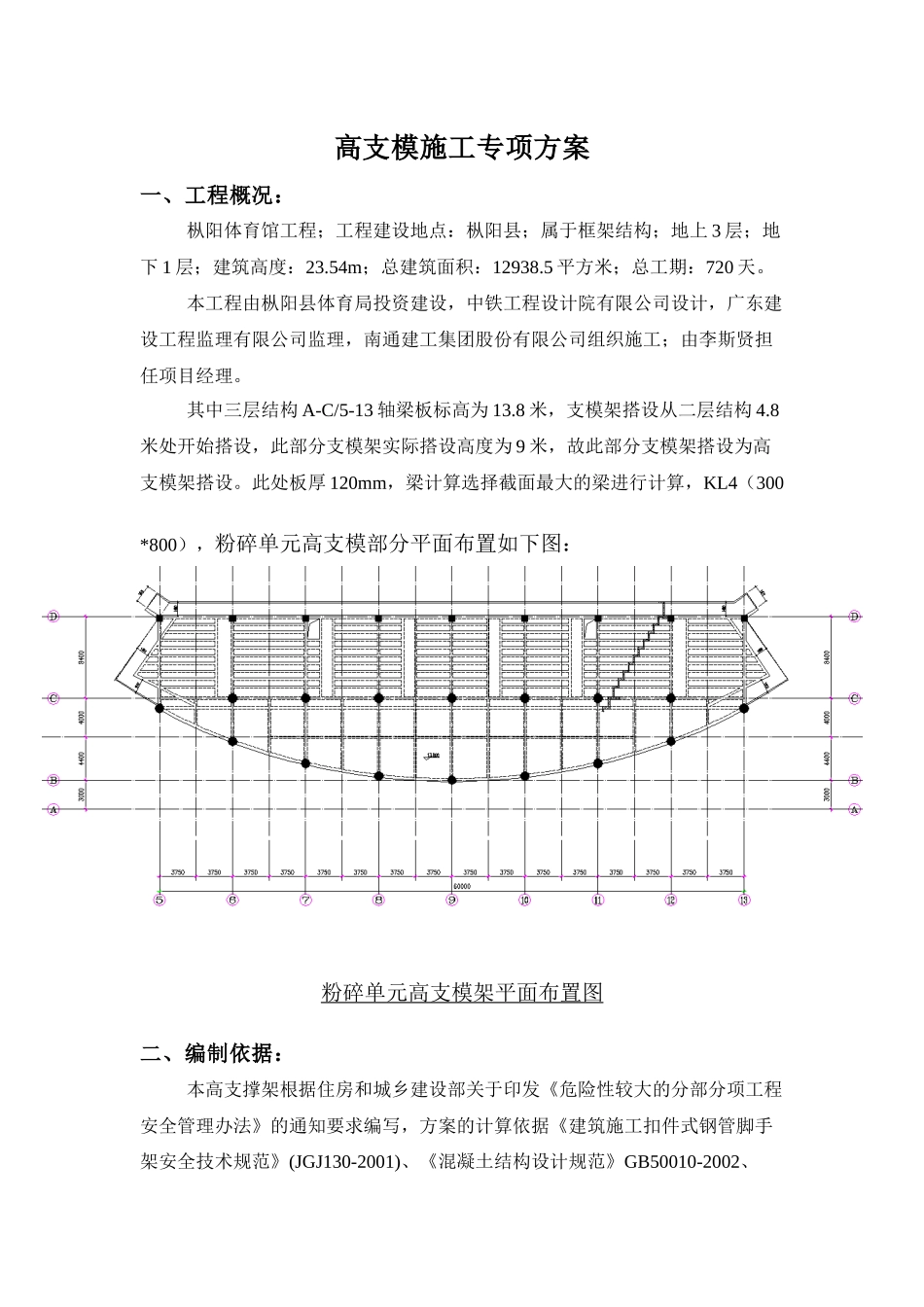

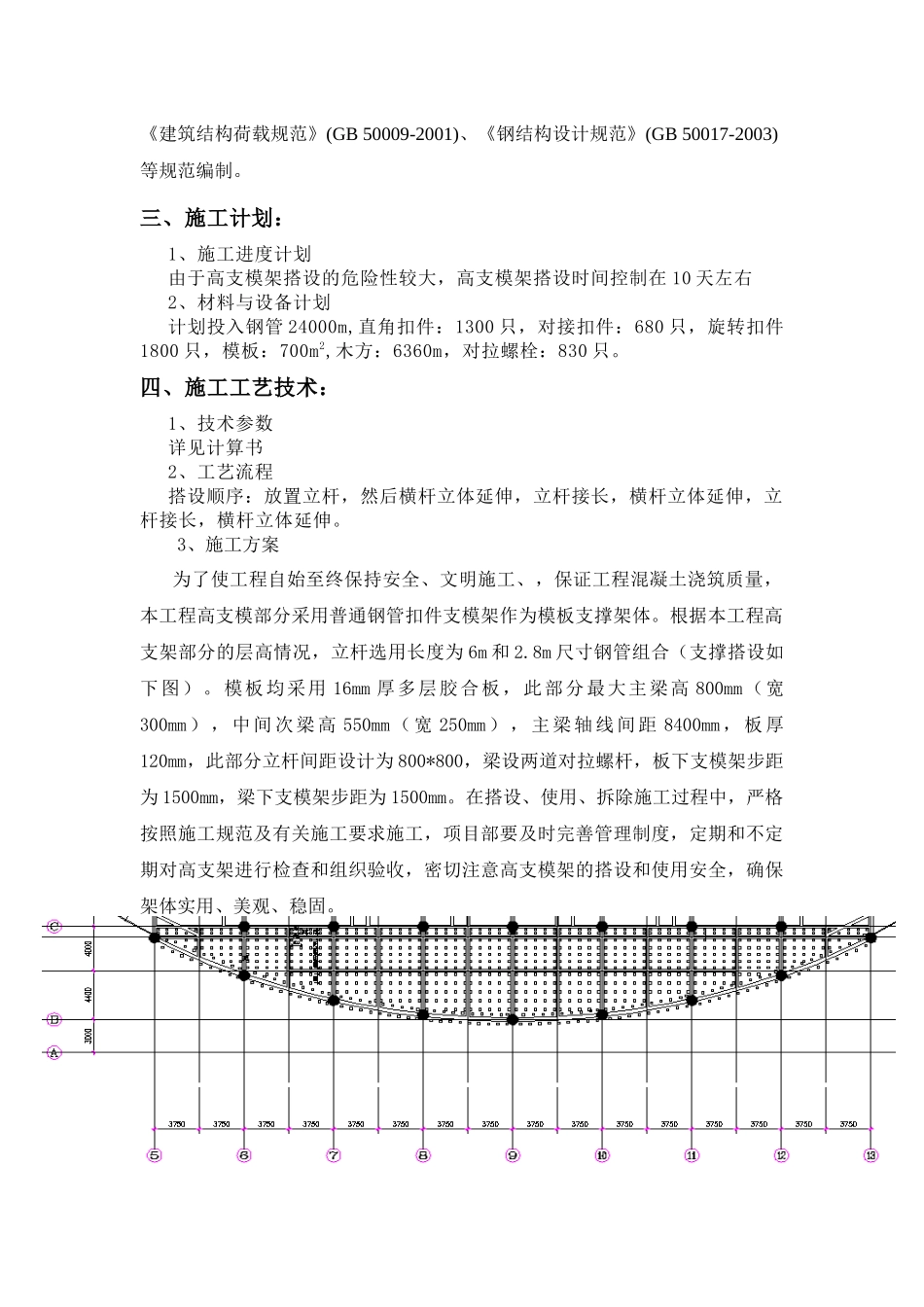

目录一、工程概况：.......................................................................................2二、编制依据：.......................................................................................2三、施工计划：.......................................................................................3四、施工工艺技术：...............................................................................3五、施工安全保证措施：.......................................................................6六、劳动力计划：...................................................................................9七、计算书附后.......................................................................................9高支模施工专项方案一、工程概况：枞阳体育馆工程；工程建设地点：枞阳县；属于框架结构；地上3层；地下1层；建筑高度：23.54m；总建筑面积：12938.5平方米；总工期：720天。本工程由枞阳县体育局投资建设，中铁工程设计院有限公司设计，广东建设工程监理有限公司监理，南通建工集团股份有限公司组织施工；由李斯贤担任项目经理。其中三层结构A-C/5-13轴梁板标高为13.8米，支模架搭设从二层结构4.8米处开始搭设，此部分支模架实际搭设高度为9米，故此部分支模架搭设为高支模架搭设。此处板厚120mm，梁计算选择截面最大的梁进行计算，KL4（300*800），粉碎单元高支模部分平面布置如下图：粉碎单元高支模架平面布置图二、编制依据：本高支撑架根据住房和城乡建设部关于印发《危险性较大的分部分项工程安全管理办法》的通知要求编写，方案的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。三、施工计划：1、施工进度计划由于高支模架搭设的危险性较大，高支模架搭设时间控制在10天左右2、材料与设备计划计划投入钢管24000m,直角扣件：1300只，对接扣件：680只，旋转扣件1800只，模板：700m2,木方：6360m，对拉螺栓：830只。四、施工工艺技术：1、技术参数详见计算书2、工艺流程搭设顺序：放置立杆，然后横杆立体延伸，立杆接长，横杆立体延伸，立杆接长，横杆立体延伸。3、施工方案为了使工程自始至终保持安全、文明施工、，保证工程混凝土浇筑质量，本工程高支模部分采用普通钢管扣件支模架作为模板支撑架体。根据本工程高支架部分的层高情况，立杆选用长度为6m和2.8m尺寸钢管组合（支撑搭设如下图）。模板均采用16mm厚多层胶合板，此部分最大主梁高800mm（宽300mm），中间次梁高550mm（宽250mm），主梁轴线间距8400mm，板厚120mm，此部分立杆间距设计为800*800，梁设两道对拉螺杆，板下支模架步距为1500mm，梁下支模架步距为1500mm。在搭设、使用、拆除施工过程中，严格按照施工规范及有关施工要求施工，项目部要及时完善管理制度，定期和不定期对高支架进行检查和组织验收，密切注意高支模架的搭设和使用安全，确保架体实用、美观、稳固。高支架钢管立杆平面布置图高支架搭设立面图4、施工方法（1）、根据实际情况，梁边与立杆间距约为600mm不等。板底双向立杆间距均为800mm，按要求设置水平杆，水平杆步距均为1500mm，每根6m立杆不少于三道水平杆。立杆接头按50％错开布置。（2）、剪刀撑用6m长普通钢管和旋转扣件与整体脚手架连接。剪刀撑设置时应沿全高连续设置，剪刀撑采用搭接，搭接长度不小于500mm（取1000mm），并用不少于2个（取3各）的旋转扣件固定；剪刀撑用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件的中心线距主节点的距离不大于150mm。（详见下图）剪刀撑详图（3）、单水平加强层在中间4处沿水平结构层设置水平斜杆且须与立杆连接，设置斜杆层数要大于水平框格总数的1/3；在任何情况下，高支撑架的顶部和底部(扫地杆的设置层)必须设水平加强层（4）、梁底横杆用普通钢管与梁侧立杆连接，梁底支撑直接用扣件与梁底横杆连接。（5）拆除要求：按照...
