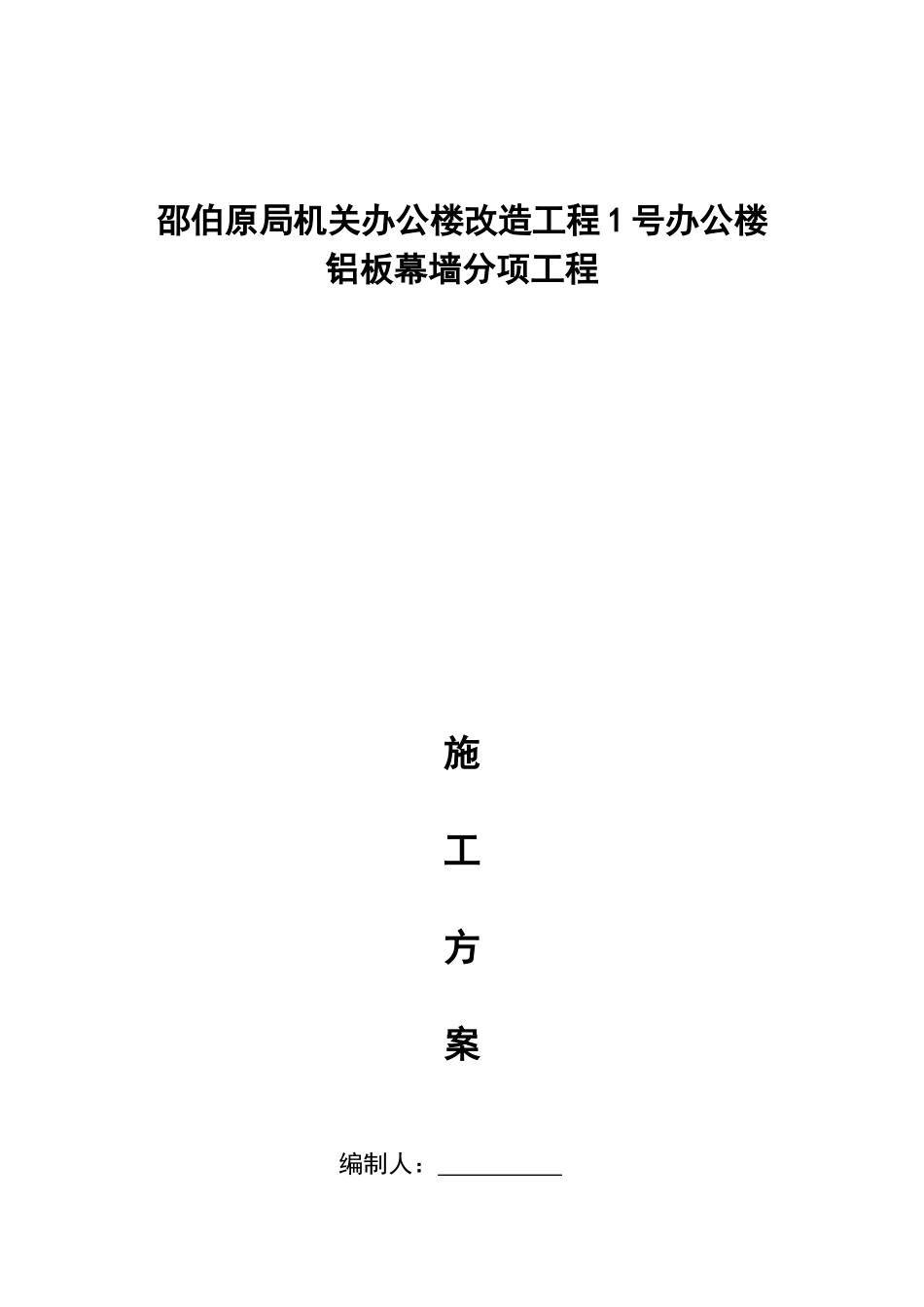

邵伯原局机关办公楼改造工程1号办公楼铝板幕墙分项工程施工方案编制人：审核人：审批人：扬州市油田金达实业有限公司一、目的用以指导施工全过程的技术、质量、安全、工期和经济活动，确保产品满足合同规定的要求。1、工期目标：根据甲方对本工程提出的要求，我方将合理组织劳动力，并制定合理施工措施，确保在历天内完成本工程的施工。2、质量目标：一次验收合格率100%。3、职业建康安全目标：杜绝重大安全事故；轻伤事故频率控制在1.5‰以下。4、环境目标：水、气、声、渣达标排放；注重节约能源和自然资源；现场达文明工地的要求二、工程概况该工程位于江苏石油勘探局钻井处大院内，办公楼为五层钢筋混凝土框架结构，层高3.3m，总高度为22.45m，南北长16.72m,东西宽42.24m，外墙装饰为局部铝板外墙饰面，总面积约为978m2。1、工程名称：邵伯原局机关办公楼改造工程1号办公楼2、工程地点：江都市邵伯镇3、建设单位：江苏石油勘探局钻井处4、设计单位：江苏石油勘探局勘察设计研究院三、主要选用材料说明1、钢型材：40×20×2厚钢方管做横杆及立杆。2、铝板：色mm厚的铝单板。3、耐候胶：JS-2000硅酮密封胶。四、各项资源计划1、劳动力计划：组织5个作业班组，合计20人。2、设备配备计划挤角机2台注胶设备2套滑轮吊机4套BX3—500型电焊机2台0.3cm3空气压缩机4台打胶机2台φ23mm电锤8把φ10电钻6把300mm活扳手8把17×19双头扳手8把7.5m钢卷尺16把5.0m钢卷尺2把五、材料进场前的准备工作此部分工作为工程的起始阶段，要以为施工服务为原则，按期、保质、保量地完成，具体如下：1、根据本工程的建筑图和铝板幕墙工程方案图，在最短的时间内提出本工程的用料计划表。2、项目经理部，依据施工进度计划表和工程现场的实际情况作出本工程的加工计划，合理组织、安排生产，保证产品及时到场。六、施工方法（一）测量放线1、根据主体结构上的轴线和标高线，按设计要求将支承骨架的安装位置线准确地弹到主体结构上。2、将所有预埋件打出，并复测其尺寸。3、测量放线时应控制分配误差，避免误差积累。4、测量放线应在风力不大于四级情况下进行。放线后应及时校核，以保证幕墙垂直度及立柱位置的正确性。（二）安装连接件将连接件与主体结构上的预埋件焊接固定。当主体结构上没有埋设预埋铁件时，可在主体结构上打孔安设膨胀螺栓与连接铁件固定。（三）安装骨架1、按弹线位置准确无误地将经过防锈处理的立柱用焊接或螺栓固定在连接件上。安装时应随时检标高和中心线位置对面积较大、层高较高的外墙铝板幕墙骨架立柱，必须用测量仪器和线坠测量，校正其位置，以保证骨架竖杆铅直和平整。立柱安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm；相邻两根立柱标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm，相邻两根立挺距离偏差不应大于2mm。2、将横梁两端的连接件及垫片安装在立柱的预定位置，并应安装牢固，其接缝应严密；相邻两根横梁的水平偏差不应大于1mm。（四）安装防火材料应采用优质防火棉，抗火期要达到有关部门的要求。将防火棉用镀锌钢板固定。应使防火棉连续地密封于楼板与金属板之间的空位上，形成一道防火带，中间不得有空隙。（五）安装铝板测量放线：按施工图用铆钉或螺栓将铝合金板饰面逐块固定在型钢骨架上。板与板之间留缝10～15mm，以便调整安装误差。金属板安装时，左右、上下的偏差不应大于1.5mm。（六）处理板缝1、用清洁剂将金属板及框表面清洁干净后,立即在铝板之间的缝隙中先安放密封条或防风雨胶条,再注入硅酮耐候密封胶等材料,注胶要饱满,不能有空隙或气泡。接缝必须用耐候胶嵌缝予以密封，防止气体渗透和雨水渗漏。2、嵌缝耐候胶注胶时应注意：①充分清洁板间缝隙，保证粘结面清洁，并加以干燥；②为调整缝的深度，避免三边沾胶，缝内充填聚氯乙烯发泡材料(小圆棒)；③注胶后应将胶缝表面抹平，去掉多余的胶；④注意注胶后养护，胶在未完全硬化前，不要沾染灰尘和划伤。铝板幕墙安装后，从上到下逐层将铝板表面的保护胶纸撕掉，同时逐层同步拆架。拆架时应注意保护铝板，不要碰伤、划伤，最后完成整个幕墙工程的施工。（七）处...
