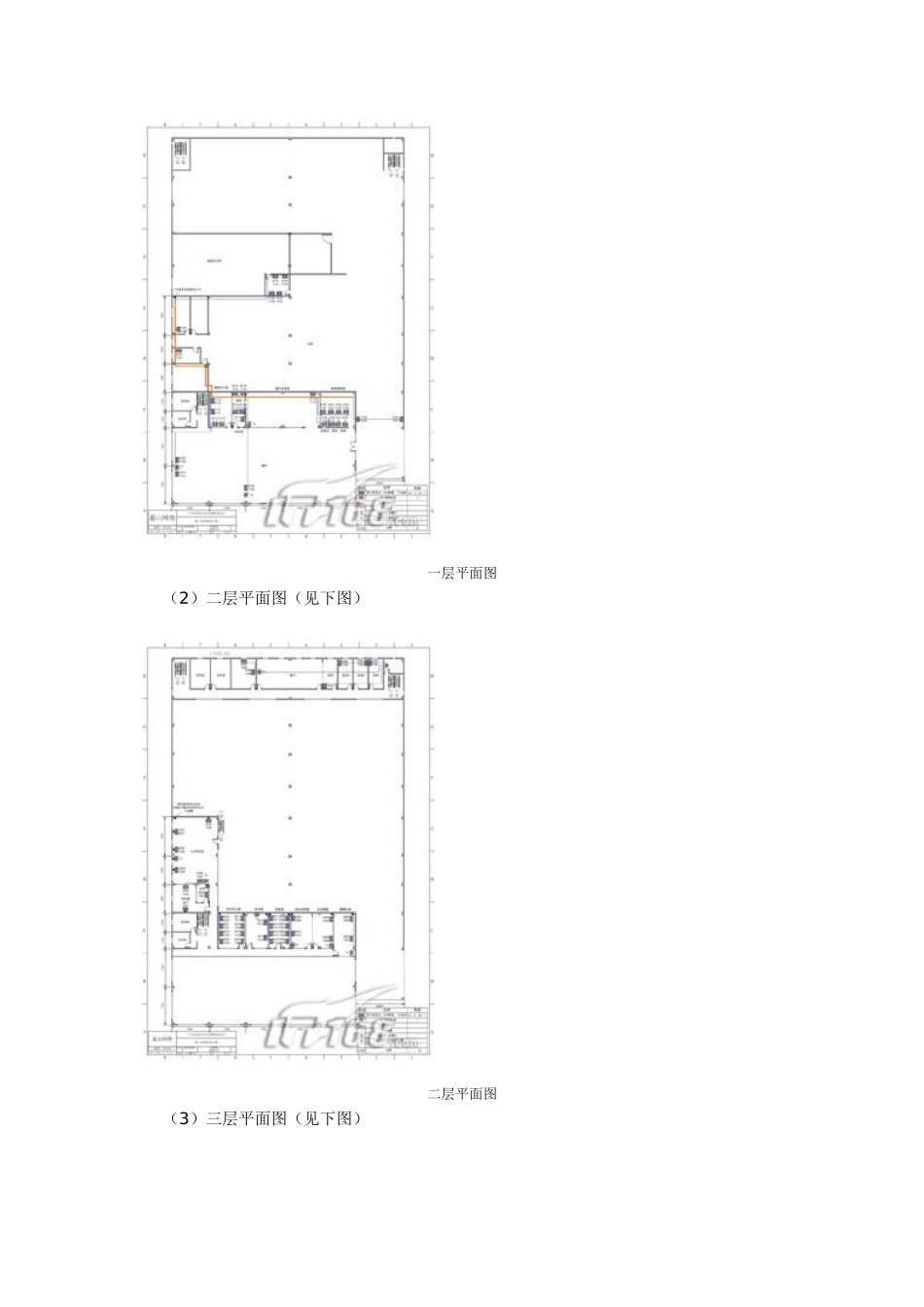

广州本田汽车4S店网络工程实战揭秘广州本田恒安汽车销售服务店网络工程项目是小酷应一个网络公司之邀前去担任项目的驻场工程师。在2005年11月27日，一个有暖阳的冬日下午，我来到了该项目的工地。只见刚完成土建二层厂房式大楼，钢脚手架林立，大楼主体建筑框架，楼内一片喧嚣，工人们正在对大楼进行装修。我在网络公司的人员陪同下进入建筑物，听取他们的情况绘报。所谓的驻场工程师的工作就是：协调整个服务店的各方施工队的工程进度；安排并监督本方工程队的施工；现场工程技术解决；进场网络设备、施工材料入出库管理；网络设备及系统的测试调试；工程竣工图及档案的制作等等。在恒安店项目中小酷学到了很多东西，最主要的是网络施工的工程细节。虽然小酷也是思科认证网络工程师，也曾经在几个网络及安防公司工作过，但没有太多从最原始态的项目开始一整个综合布线项目的工程经历。在装修阶段我们网络工程方将要与木工施工方、电气施工方、空调施工方、装潢施工方、地板施工方紧密协调，在施工过程中，与各方保持联系，以保证施工各方有序同步进行，不阻碍各方的施工进度。因为网络布线都是暗装的，我们尤其要与木工施工方和接下来的地板施工方保持密切联系。要不然天花板装好了，你的主干将无法安装上去；房间隔槽封上或地板砖铺好了你的支线槽也将无法装入。项目基本介绍广州本田恒安汽车销售服务店（以下简称恒安店项目）是一个广州本田汽车的4S店，总占地面积约4814平方米。一体化的厂房式大楼，从前到后依次分为展示区，二层办公区，车间区，三层生活服务区。大楼外景办公区车间附楼生活区以下是该项目的工程平面图，图中橙粗线为安装在一层天花的铁皮线槽主干、蓝粗线为安装在楼顶的PVC线槽主干、蓝细线为分支PVC线槽。小橙矩形是为铁皮线槽打通天花的垂直口，蓝圆点是为支PVC线槽打通一楼天花垂直口。（1）一层平面图（见下图）一层平面图（2）二层平面图（见下图）二层平面图（3）三层平面图（见下图）三层平面图综合布线系统包括：网络数据系统、电话语音系统和闭路电视系统。另外还有电视监控系统和防盗报警系统。数据、语音、电视三大系统（俗称三网）在展示区、办公区、车间、生活区都有布设，是这个项目的主要工程；电视监控系统布设在展示区、车间、大楼四角；防盗报警系统设在财务室。根据甲方的布局情况、并考虑到以后的发展因素，规划设计总共需要150个信息点（包括网络和语音各为75），闭路电视为11个点，电视监控5个点，防盗报警防区1个点。综合布线系统的总要求是：主机房设在办公区二层，接入2M的中国电信光纤专线，主要担负展区、办公区、车间的三网接入和到附楼的光纤主干、语音大对数线缆、视频主干接入。在附楼生活区三楼配线间还有一个小机房，担负附楼的三网接入。网络从机房出来采用星形拓朴结构，采用AVAYA系的五类双绞线，五类信息模块和双孔的信息面板，语音和网络是完全一样布线结构，以达到和网络线相互备份的目的，客户端信息点的具体用途可以通过机房内配线架的跳接而改变。视频主干电缆使用75-7视频线，分支电缆使用75-5视频线。主机房到附楼机房主干部分：数据采用多模光纤，语音采用三类25大对数线缆，视频采用75-7视频线。工程安排综合布线工程施工良好的前提是做好计划，按计划施工，做好项目管理。下表是施工粗略计划表，详细工程计划待装修方案及计划确定后方可确定：工程具体实施过程一．线槽及信息底盒的安装线槽及信息底盒的安装是网络综合布线工程的首要任务，只有安装了各种线槽接下来的工作才能展开。主干铁皮线槽第一要做的是安装主干铁皮线槽，线槽的规格是100mm×50mm×2000mm(见上图),如一层平面图所示，在一层天花距墙壁1米的上画直线，在直线上每隔5米左右先用电钻打适用膨胀螺钉的小洞，安装吊杆和支撑架。铁皮线槽就在吊杆架上拼装起来。接着根据工程平面上的信息点布点，在墙壁、地板、木隔槽的所在位置切割或凿出信息底盒的槽、沟道或孔。暗装底盒安装上暗装底盒（见上图），固定并批灰或打钉固定好底盒，底盒的埋设一定要墙面持平，依据两个螺钉要在水平面的直线上。等到灰浆干后，就可以安装从底盒到铁皮线槽的支...
