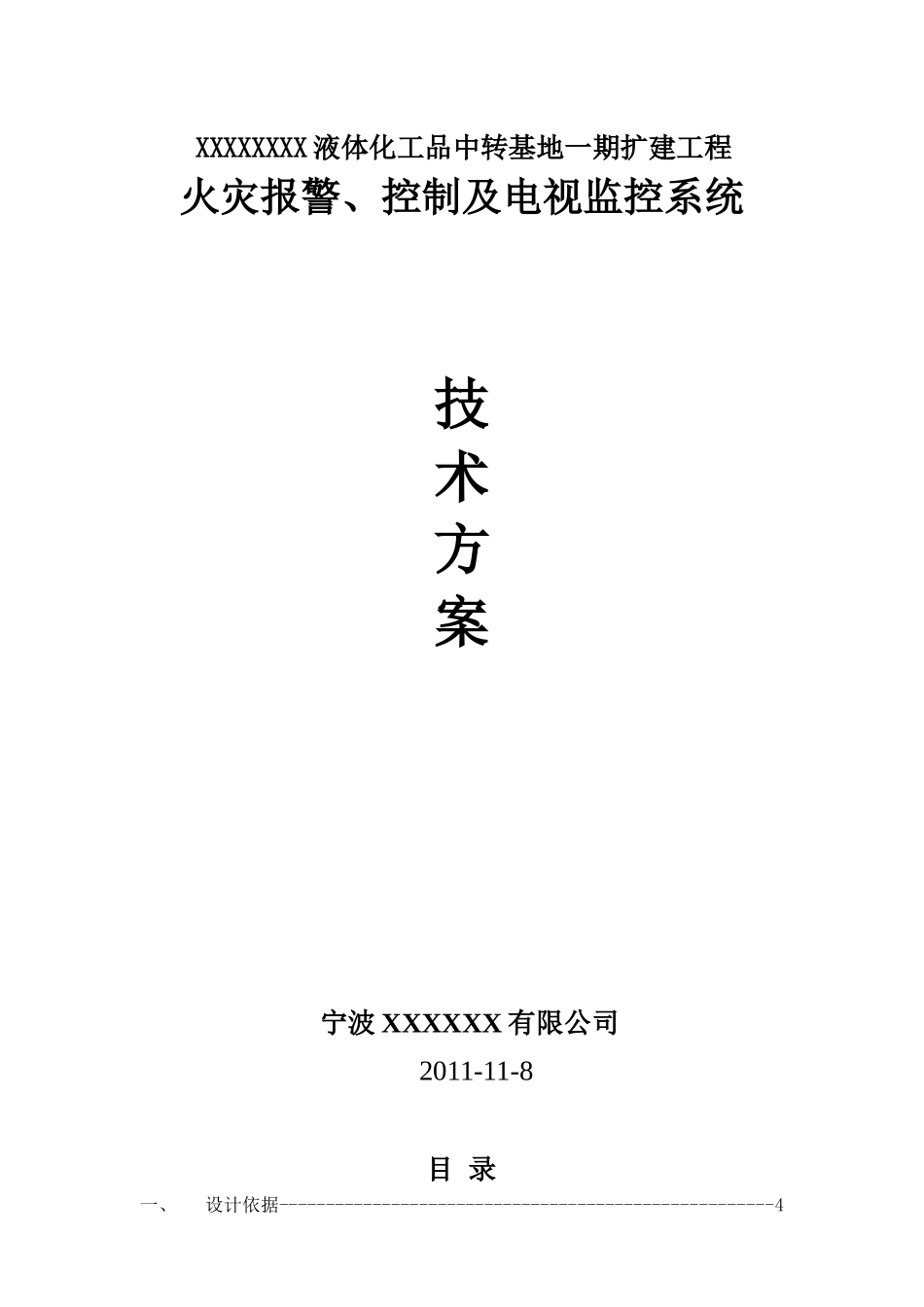

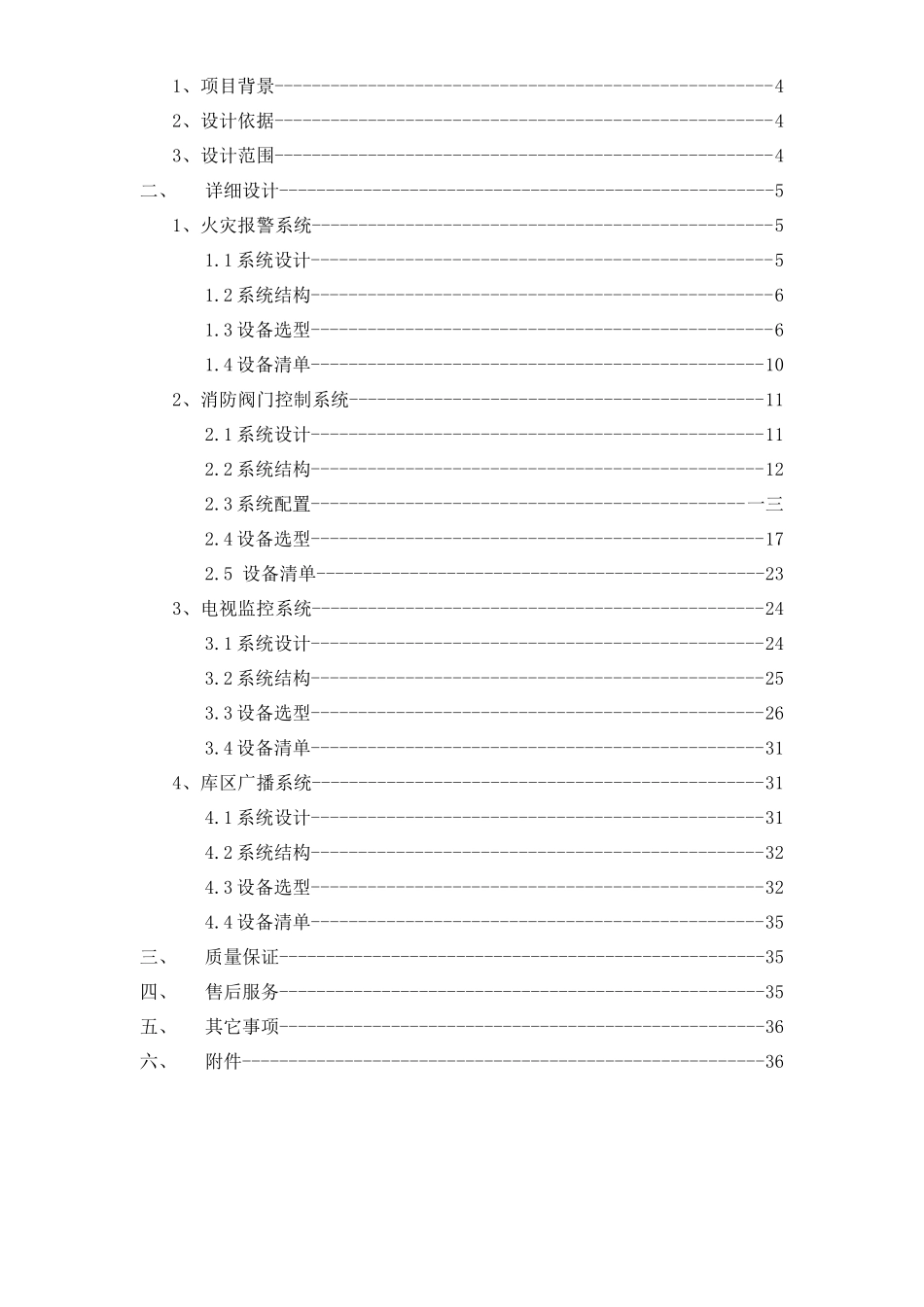

XXXXXXXX液体化工品中转基地一期扩建工程火灾报警、控制及电视监控系统技术方案宁波XXXXXX有限公司2011-11-8目录一、设计依据-----------------------------------------------------41、项目背景-----------------------------------------------------42、设计依据-----------------------------------------------------43、设计范围-----------------------------------------------------4二、详细设计-----------------------------------------------------51、火灾报警系统-------------------------------------------------51.1系统设计-------------------------------------------------51.2系统结构-------------------------------------------------61.3设备选型-------------------------------------------------61.4设备清单------------------------------------------------102、消防阀门控制系统--------------------------------------------112.1系统设计------------------------------------------------112.2系统结构------------------------------------------------122.3系统配置----------------------------------------------一三2.4设备选型------------------------------------------------172.5设备清单------------------------------------------------233、电视监控系统------------------------------------------------243.1系统设计------------------------------------------------243.2系统结构------------------------------------------------253.3设备选型------------------------------------------------263.4设备清单------------------------------------------------314、库区广播系统------------------------------------------------314.1系统设计------------------------------------------------314.2系统结构------------------------------------------------324.3设备选型------------------------------------------------324.4设备清单------------------------------------------------35三、质量保证----------------------------------------------------35四、售后服务----------------------------------------------------35五、其它事项----------------------------------------------------36六、附件--------------------------------------------------------36一、设计依据1、项目背景XXXXXXXX液体化工品中转基地/预留地调和工程主要由苯/对二甲苯、MTBE、甲醇、汽油、柴油及调和油罐组、泵房等单元组成。本项目为一期库区扩建工程新增罐区配套工程，项目通过建设先进、高度集成的消防自控系统，结合视频监控系统和广播系统，形成先进的、可靠的安全保障体系。2、设计依据本技术方案的设计依据为“南京扬子石油化工设计工程有限责任公司”技术规格书：《XXXXXXXX液体化工中转基地一期库区扩建工程电信设计说明》，图号：2010085－100－901－1。技术文件执行如下规范：《石油化工仪表供电设计规范》SH/T3082-2003《石油化工仪表接地设计规范》SH/T3081-2003《石油化工仪表工程施工技术规范》SHJ521-91《火灾自动报警系统设计规范》GB50116-98《火灾自动报警系统施工及验收规范》（GB50166-92）《火灾报警控制器通用技术条件》（GB4717-93）《消防联动控制设备通用技术条件》（GB16807-1997）《爆炸性气体环境用电气设备》GB3836《外壳防护等级的分类》GB4208《计算站场地安全要求》GB/T9361《不间断电源设备》GB/T7260《石油设施电气装置场所分类》SY0025《电子计算机机房设计规范》GB50174本方案根据业主要求和实际情况对部分功能进行了重新设计，设计偏差详见各系统的功能设计说明。3、设计范围本技术文件设计范围包括“XXXXXXXX液体化工品中转基地一期库区扩建工程”新增罐区的火灾报警系统、消防阀门控制系统、电视监控系统及库区广播系统。各系统设计范围如下：序号系统名称设计范围1火灾报警系统手动火灾报警按钮23套、声光报警器3套、接入设备及传输线路。2消防阀...
