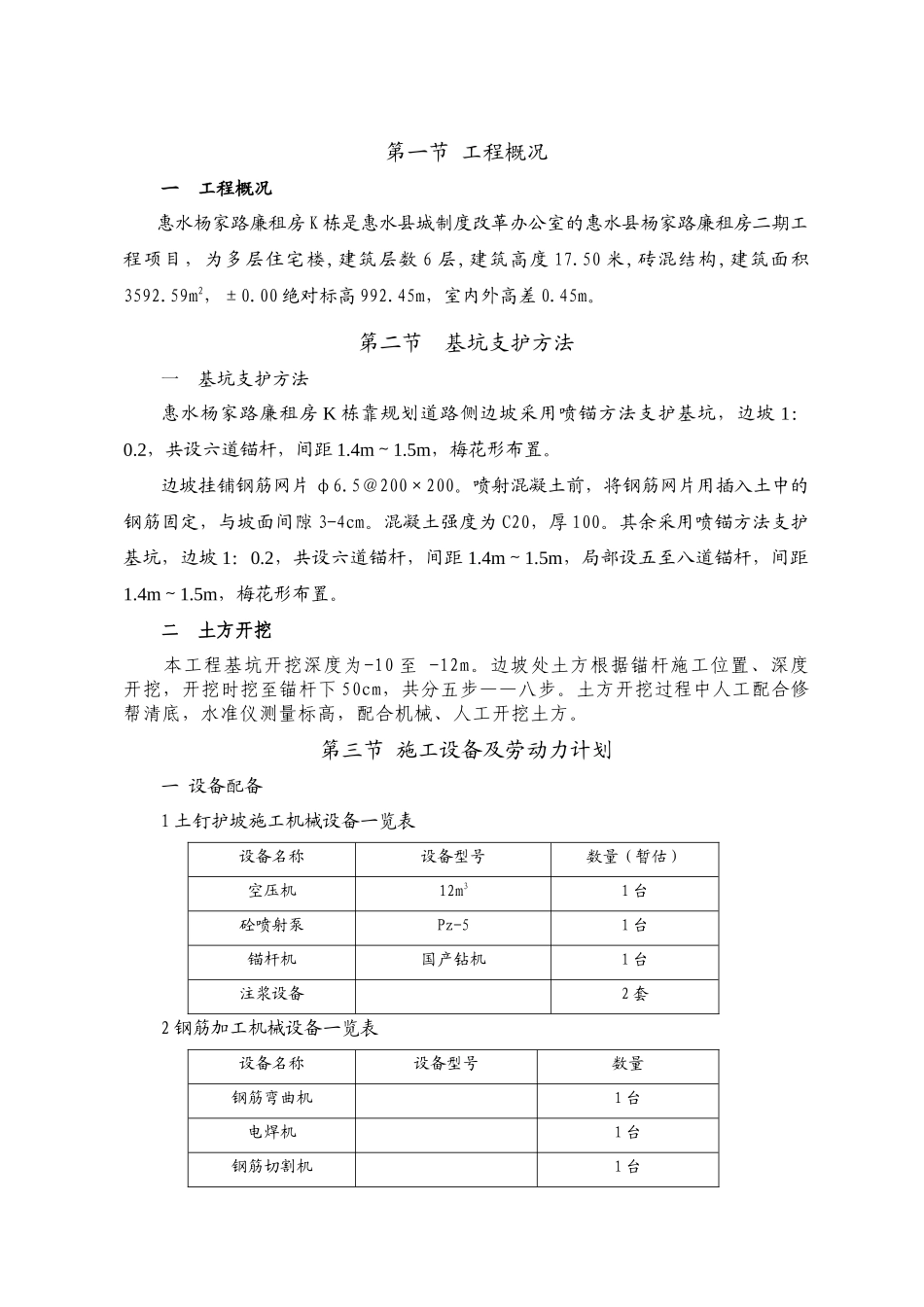

第一节工程概况一工程概况惠水杨家路廉租房K栋是惠水县城制度改革办公室的惠水县杨家路廉租房二期工程项目，为多层住宅楼,建筑层数6层,建筑高度17.50米,砖混结构,建筑面积3592.59m2，±0.00绝对标高992.45m，室内外高差0.45m。第二节基坑支护方法一基坑支护方法惠水杨家路廉租房K栋靠规划道路侧边坡采用喷锚方法支护基坑，边坡1：0.2，共设六道锚杆，间距1.4m～1.5m，梅花形布置。边坡挂铺钢筋网片φ6.5＠200×200。喷射混凝土前，将钢筋网片用插入土中的钢筋固定，与坡面间隙3-4cm。混凝土强度为C20，厚100。其余采用喷锚方法支护基坑，边坡1：0.2，共设六道锚杆，间距1.4m～1.5m，局部设五至八道锚杆，间距1.4m～1.5m，梅花形布置。二土方开挖本工程基坑开挖深度为-10至-12m。边坡处土方根据锚杆施工位置、深度开挖，开挖时挖至锚杆下50cm，共分五步——八步。土方开挖过程中人工配合修帮清底，水准仪测量标高，配合机械、人工开挖土方。第三节施工设备及劳动力计划一设备配备1土钉护坡施工机械设备一览表设备名称设备型号数量（暂估）空压机12m31台砼喷射泵Pz-51台锚杆机国产钻机1台注浆设备2套2钢筋加工机械设备一览表设备名称设备型号数量钢筋弯曲机1台电焊机1台钢筋切割机1台边坡开挖边坡修整定位放线成孔插锚筋注浆锚头安装喷射砼养护挂网其他配套设备3测量设备一览表设备名称设备型号数量（暂估）全站仪1钢卷尺50m14土方挖运机械设备一览表设备名称设备型号数量反铲挖土机1台二劳动力计划序号部门所需人数1土方施工152基坑支护施工15第四节施工方法一喷锚护坡施工1工艺流程2边坡采用反铲挖土机挖土，预留20～30cm人工修坡，开挖深度在锚杆孔位下50cm，预留成孔工作面宽度8～10m，确保成孔机械的工作面。土方开挖严格按锚杆位置尺寸分层分段开挖，按顺序施工，边坡锚杆施工完毕后，挂网、喷射混凝土，经养护达到设计强度后，方可开挖下一层土方，已经开挖的进行回填至操作层。3边坡采用人工清理，为确保锚喷砼面层的平整，此工序必须挂线定位，由测量人员放出精确位置。4成孔：根据土层条件，可采用人工洛阳铲成孔，还可采用锚杆机成孔。5土钉主筋制作及安放：主筋为Φ22钢筋，长度12米，外端弯钩与井字架焊牢，确保端部的主筋抗拉强度，主筋每隔2m焊对中支架，防止主筋偏离土钉中心；6成孔后应及时安设钢筋并注浆。安放主筋时，将注浆管与主筋捆绑在一起，注浆管离孔底0.5m左右。遇钢筋下放困难时，应查清原因处理后再下放。7注浆：采用搅拌机造浆，质检人员应严格配置水泥浆，注浆采用注浆泵，注浆时，可采用重力、低压（0.2～0.6Mpa）注浆,孔口设置止浆塞,注满后保持压力3～5min,初凝前补浆一次,将导管缓慢均匀拔出，但出浆口应始终处于孔中浆体表面之下，保证孔中气体能全部排出。遇有漏失严重的钻孔，应及时补浆。8挂网及锚头安装：喷射混凝土前，将钢筋网片用插入土中的钢筋固定，与坡面间隙3-4cm，不应小于3cm，搭接时上下左右一根对一根搭接绑扎，搭接长度应大于30cm，并不少于两点点焊。钢筋网片借助于井字架与土钉外端的弯勾焊接成一个整体。9喷射砼：混凝土标号为C20，喷射厚度10cm。混凝土配比为水泥：砂：石子：水：速凝剂=1：2：2：0.4：0.03。喷射砼顺序可根据地层情况“先锚后喷”或“先喷后锚”（土质松散时），喷射作业时，空压机风量不宜小于9m3/min，气压0.2～0.5Mpa，喷头水压不应小于0.15Mpa，喷射距离控制在0.6～1.0m，通过外加速凝剂控制砼初凝和终凝时间在5～10min。10养护：根据施工时间采取养护措施。一般在喷射混凝土终凝后2小时,采取连续喷水养护5—7天.二工程质量标准1预应力锚杆质量标准内容标准水泥浆体28d强度20MPa水泥浆体7d强度15MPa锚位水平偏差±100mm锚位竖向偏差±50mm锚位水平夹角偏差±10孔深偏差+300~500mm锚索长度偏差±5%×设计长度自由段长度偏差+100mm注：未尽事项参见现行的有关规范、标准2土钉墙质量标准内容标准坡面平整度的允许偏差±20mm孔深允许偏差±50mm孔径允许偏差±5mm孔距允许偏差±100mm钢筋保护层厚度≥25mm土钉倾角偏差±5%挂网时网片距坡面3-4cm三工程质量保证措施1土钉护坡质量保证措施（1）修坡时专人进行...
