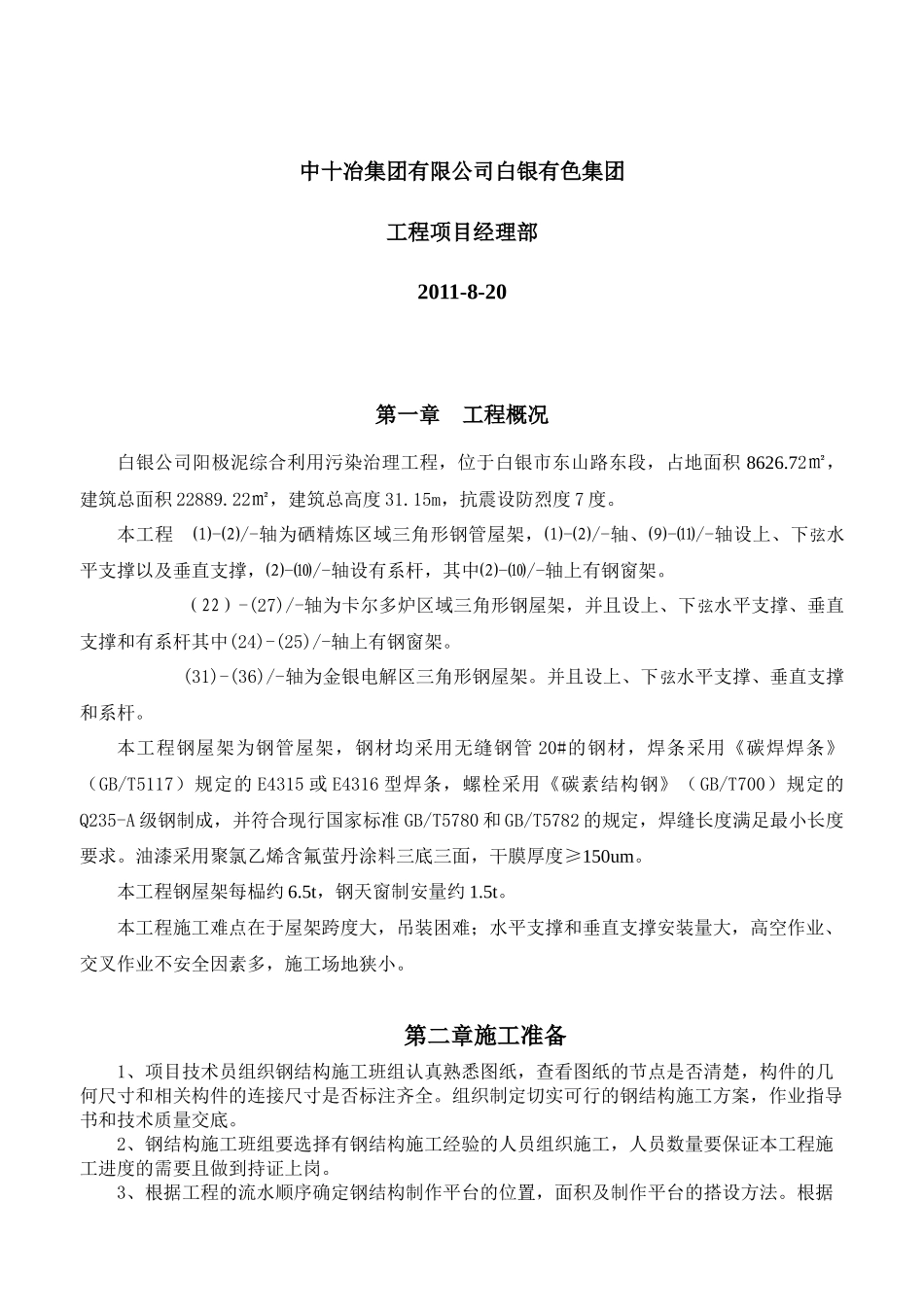

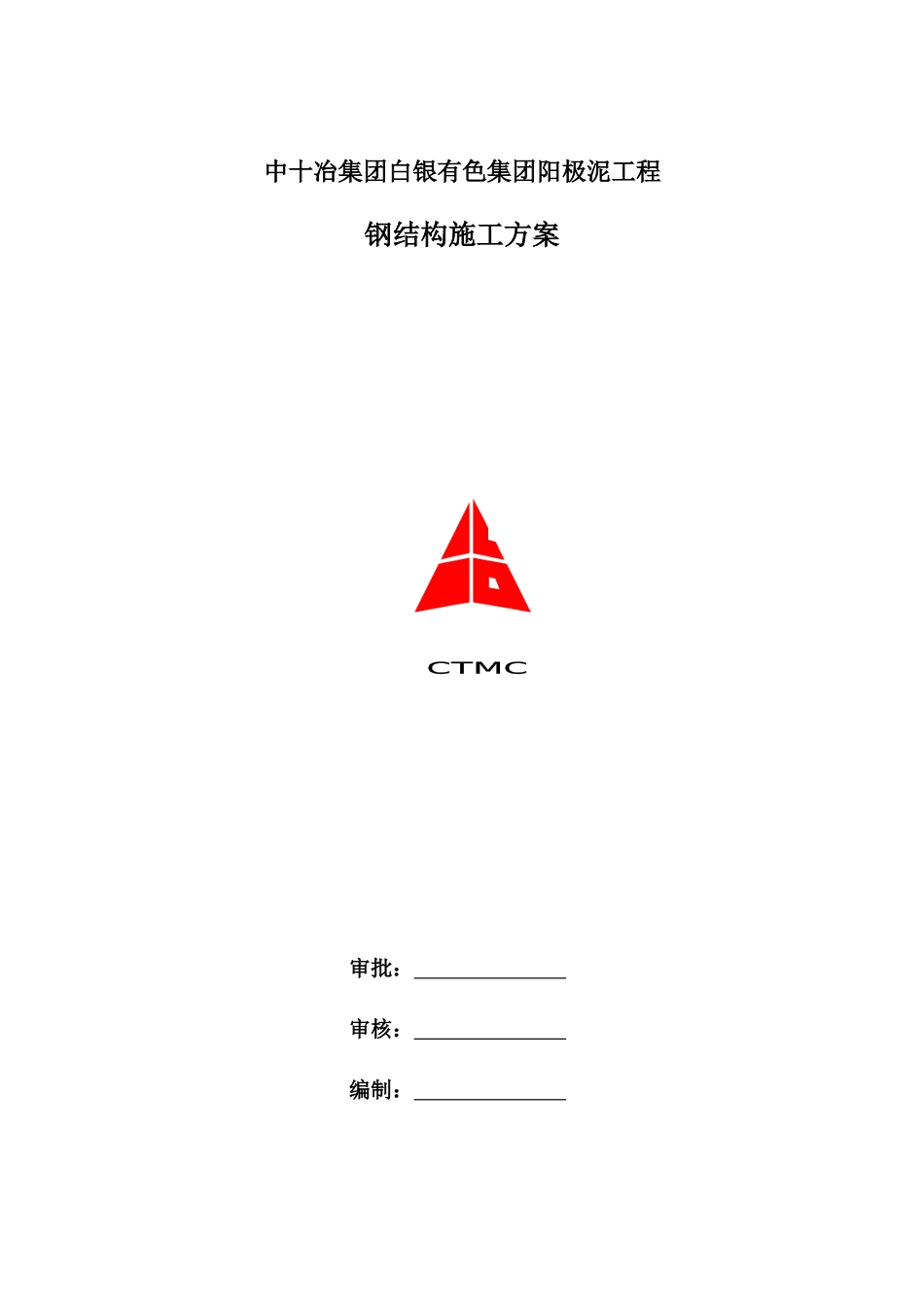

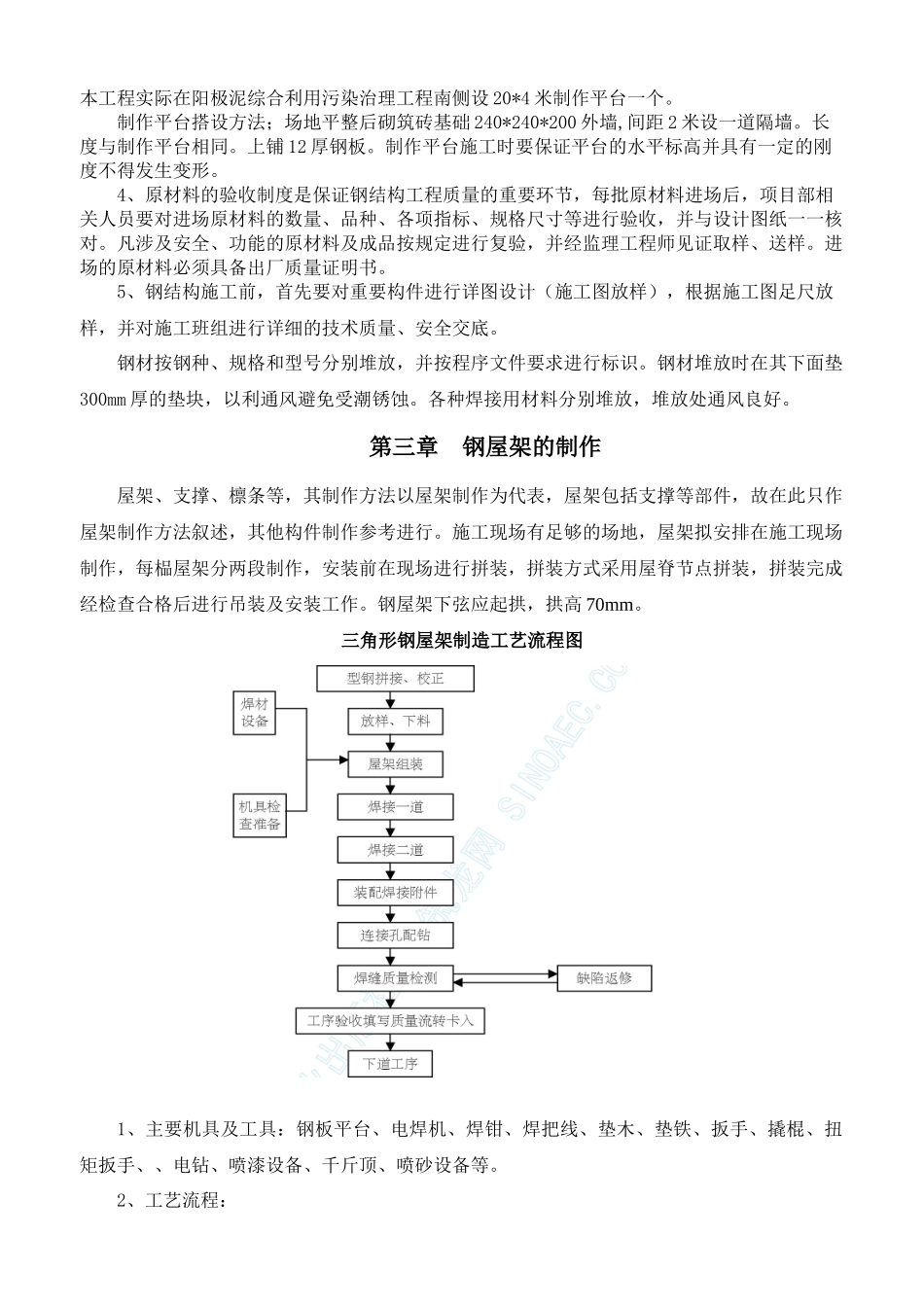

中十冶集团白银有色集团阳极泥工程钢结构施工方案审批：审核：编制：中十冶集团有限公司白银有色集团工程项目经理部2011-8-20第一章工程概况白银公司阳极泥综合利用污染治理工程，位于白银市东山路东段，占地面积8626.72㎡，建筑总面积22889.22㎡，建筑总高度31.15m，抗震设防烈度7度。本工程⑴-⑵/-轴为硒精炼区域三角形钢管屋架，⑴-⑵/-轴、⑼-⑾/-轴设上、下弦水平支撑以及垂直支撑，⑵-⑽/-轴设有系杆，其中⑵-⑽/-轴上有钢窗架。（22）-(27)/-轴为卡尔多炉区域三角形钢屋架，并且设上、下弦水平支撑、垂直支撑和有系杆其中(24)-(25)/-轴上有钢窗架。(31)-(36)/-轴为金银电解区三角形钢屋架。并且设上、下弦水平支撑、垂直支撑和系杆。本工程钢屋架为钢管屋架，钢材均采用无缝钢管20#的钢材，焊条采用《碳焊焊条》（GB/T5117）规定的E4315或E4316型焊条，螺栓采用《碳素结构钢》（GB/T700）规定的Q235-A级钢制成，并符合现行国家标准GB/T5780和GB/T5782的规定，焊缝长度满足最小长度要求。油漆采用聚氯乙烯含氟萤丹涂料三底三面，干膜厚度≥150um。本工程钢屋架每榀约6.5t，钢天窗制安量约1.5t。本工程施工难点在于屋架跨度大，吊装困难；水平支撑和垂直支撑安装量大，高空作业、交叉作业不安全因素多，施工场地狭小。第二章施工准备1、项目技术员组织钢结构施工班组认真熟悉图纸，查看图纸的节点是否清楚，构件的几何尺寸和相关构件的连接尺寸是否标注齐全。组织制定切实可行的钢结构施工方案，作业指导书和技术质量交底。2、钢结构施工班组要选择有钢结构施工经验的人员组织施工，人员数量要保证本工程施工进度的需要且做到持证上岗。3、根据工程的流水顺序确定钢结构制作平台的位置，面积及制作平台的搭设方法。根据本工程实际在阳极泥综合利用污染治理工程南侧设20*4米制作平台一个。制作平台搭设方法；场地平整后砌筑砖基础240*240*200外墙,间距2米设一道隔墙。长度与制作平台相同。上铺12厚钢板。制作平台施工时要保证平台的水平标高并具有一定的刚度不得发生变形。4、原材料的验收制度是保证钢结构工程质量的重要环节，每批原材料进场后，项目部相关人员要对进场原材料的数量、品种、各项指标、规格尺寸等进行验收，并与设计图纸一一核对。凡涉及安全、功能的原材料及成品按规定进行复验，并经监理工程师见证取样、送样。进场的原材料必须具备出厂质量证明书。5、钢结构施工前，首先要对重要构件进行详图设计（施工图放样），根据施工图足尺放样，并对施工班组进行详细的技术质量、安全交底。钢材按钢种、规格和型号分别堆放，并按程序文件要求进行标识。钢材堆放时在其下面垫300mm厚的垫块，以利通风避免受潮锈蚀。各种焊接用材料分别堆放，堆放处通风良好。第三章钢屋架的制作屋架、支撑、檩条等，其制作方法以屋架制作为代表，屋架包括支撑等部件，故在此只作屋架制作方法叙述，其他构件制作参考进行。施工现场有足够的场地，屋架拟安排在施工现场制作，每榀屋架分两段制作，安装前在现场进行拼装，拼装方式采用屋脊节点拼装，拼装完成经检查合格后进行吊装及安装工作。钢屋架下弦应起拱，拱高70mm。三角形钢屋架制造工艺流程图1、主要机具及工具：钢板平台、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬棍、扭矩扳手、、电钻、喷漆设备、千斤顶、喷砂设备等。2、工艺流程：加工准备及下料→喷砂除锈、油漆防腐→零件加工→小装配（小拼）→总装配（总拼）→屋架焊接→支撑连接板，檩条支座角钢装配、焊接→成品检验→除锈、油漆、编号。3、加工准备及下料：（1）放样：按照施工图放样，放样时要预留焊接收缩量和加工余量。放样根据施工图纸要求及采用的规范标准，严格审阅图纸。根据审阅后的施工图进行现场的施工放样，放样按1：1的比例实物放样进行；制作出样板和样杆，作为下料、弯制、制孔等加工的依据。样板和样杆应注明工号、图号、件号、数量等，样板、样杆应妥善保管，直至工程结束方可销毁。放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。注意预留制作，安装时的焊接收缩余量(按2mm考...
