某高层公寓工程施工电梯施工方案(30层)VIP专享VIP免费

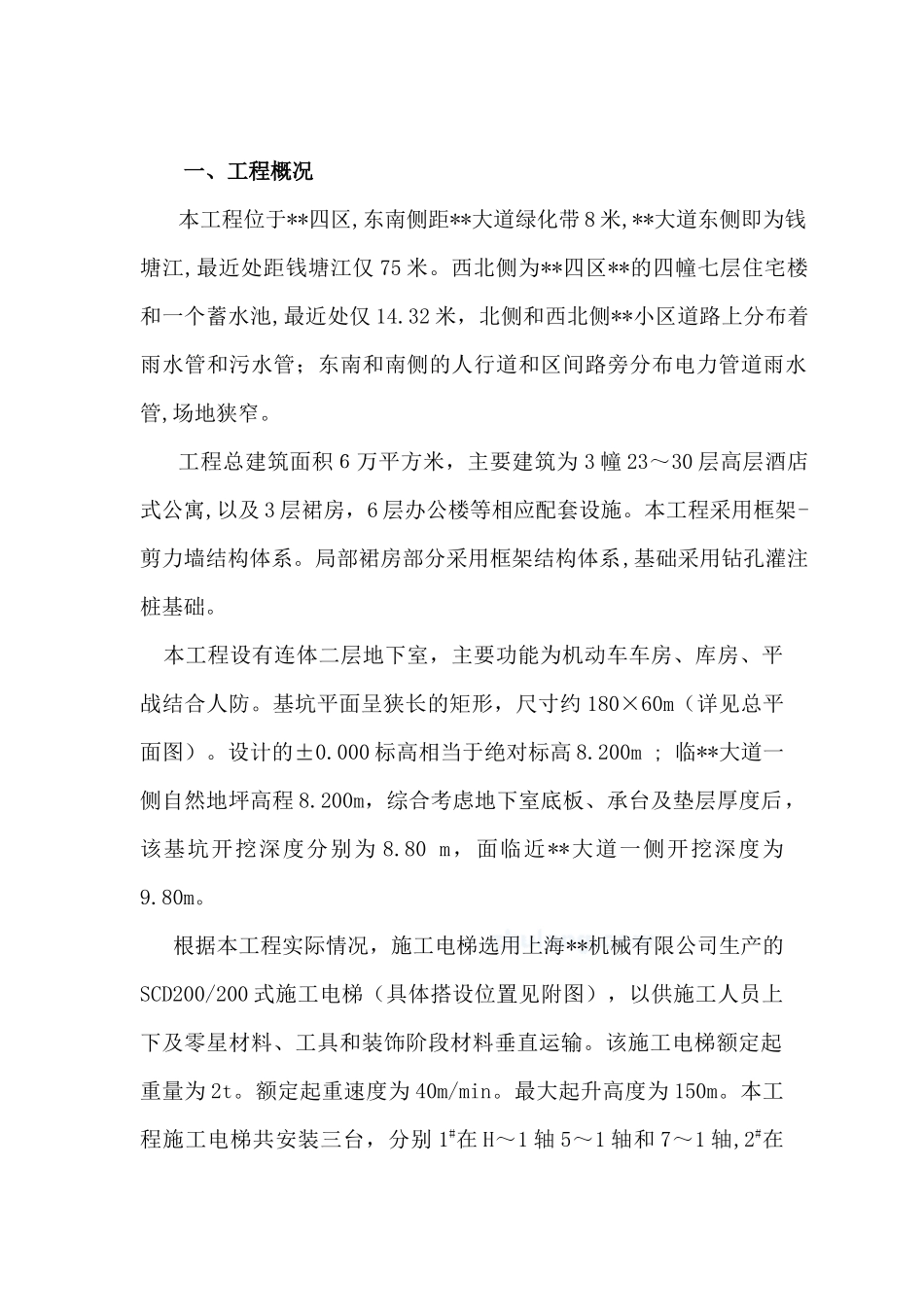

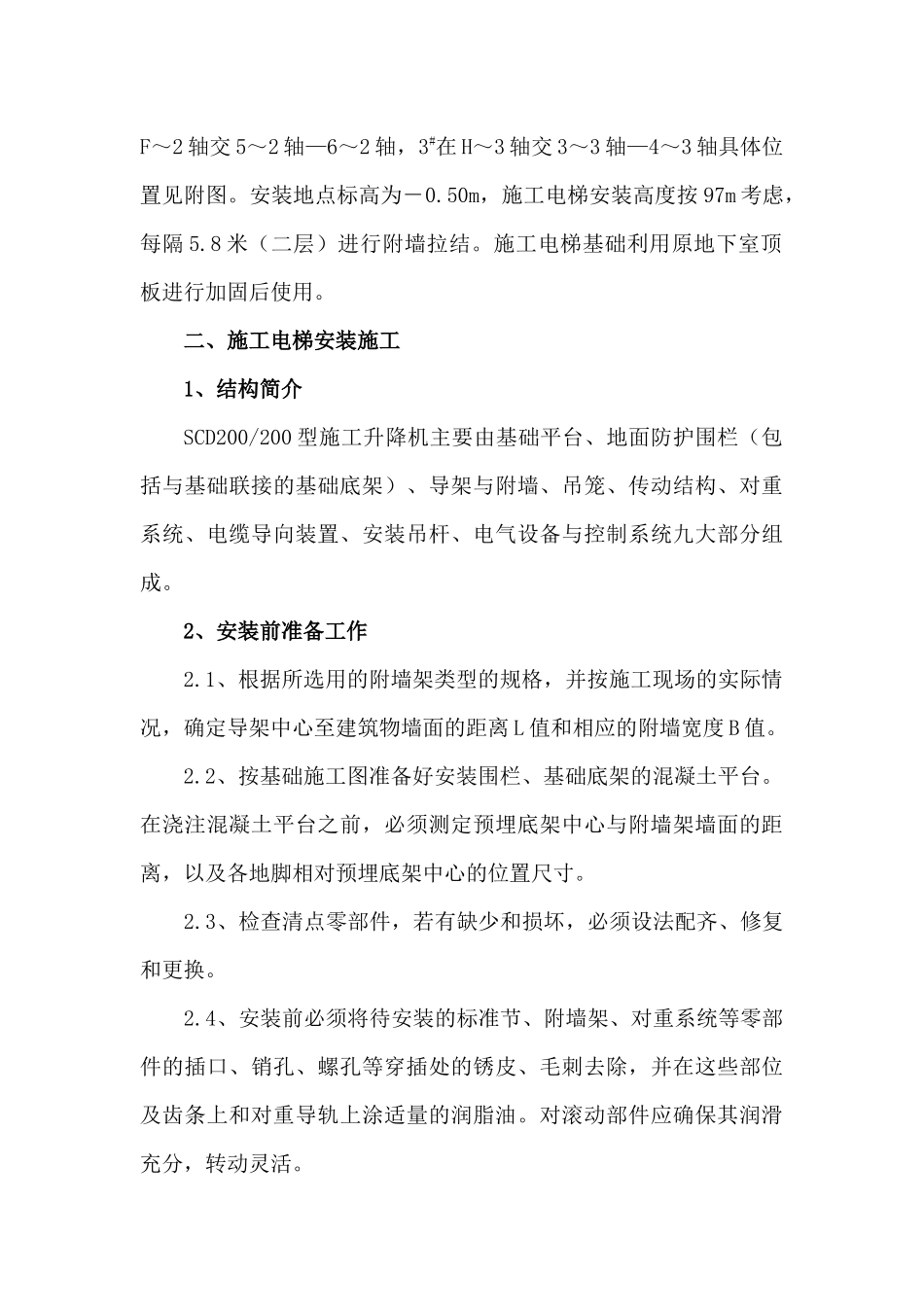

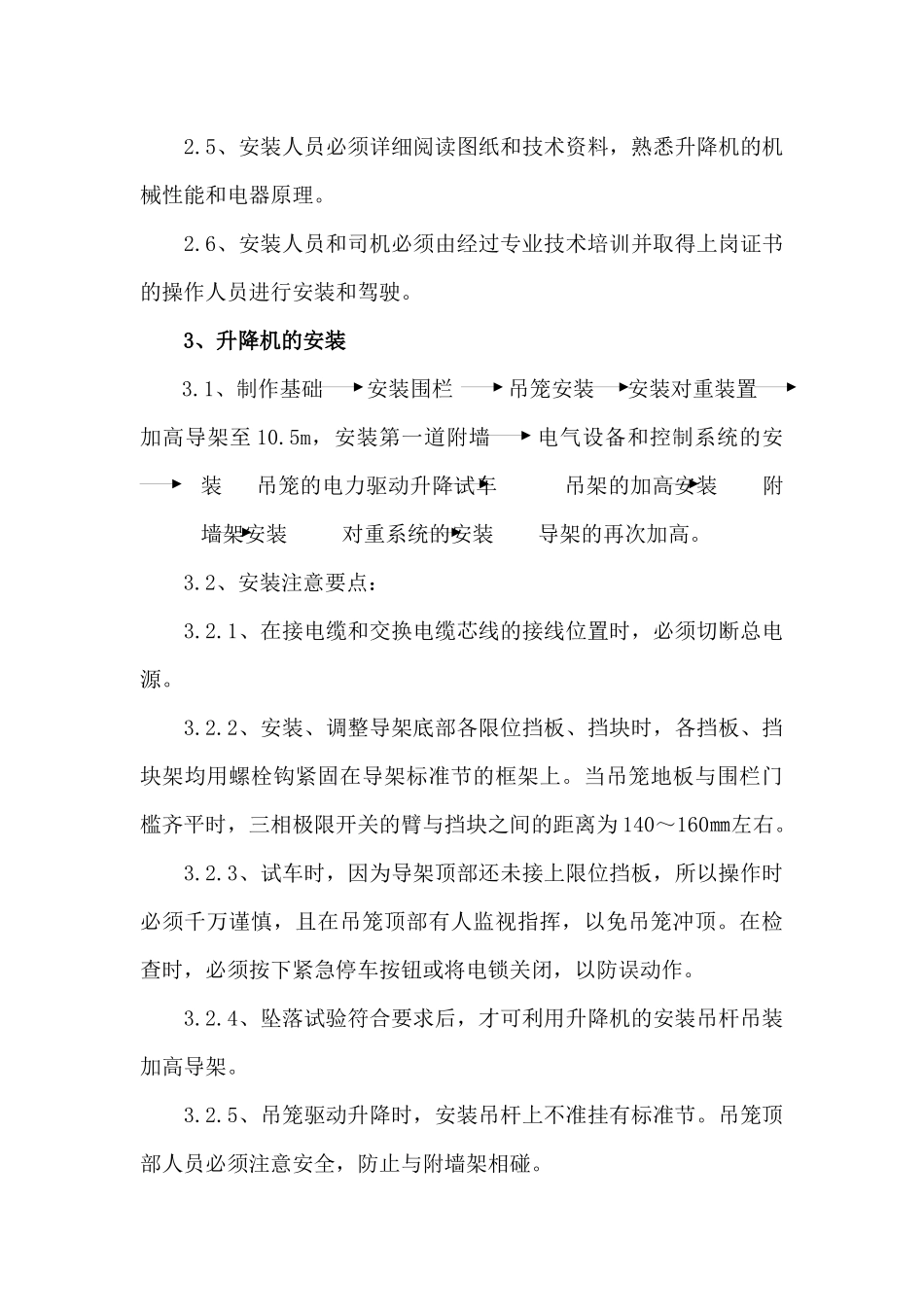

一、工程概况本工程位于**四区,东南侧距**大道绿化带8米,**大道东侧即为钱塘江,最近处距钱塘江仅75米。西北侧为**四区**的四幢七层住宅楼和一个蓄水池,最近处仅14.32米，北侧和西北侧**小区道路上分布着雨水管和污水管；东南和南侧的人行道和区间路旁分布电力管道雨水管,场地狭窄。工程总建筑面积６万平方米，主要建筑为3幢23～30层高层酒店式公寓,以及3层裙房，6层办公楼等相应配套设施。本工程采用框架-剪力墙结构体系。局部裙房部分采用框架结构体系,基础采用钻孔灌注桩基础。本工程设有连体二层地下室，主要功能为机动车车房、库房、平战结合人防。基坑平面呈狭长的矩形，尺寸约180×60m（详见总平面图）。设计的±0.000标高相当于绝对标高8.200m;临**大道一侧自然地坪高程8.200m，综合考虑地下室底板、承台及垫层厚度后，该基坑开挖深度分别为8.80m，面临近**大道一侧开挖深度为9.80m。根据本工程实际情况，施工电梯选用上海**机械有限公司生产的SCD200/200式施工电梯（具体搭设位置见附图），以供施工人员上下及零星材料、工具和装饰阶段材料垂直运输。该施工电梯额定起重量为2t。额定起重速度为40m/min。最大起升高度为150m。本工程施工电梯共安装三台，分别1#在H～1轴5～1轴和7～1轴,2#在F～2轴交5～2轴—6～2轴，3#在H～3轴交3～3轴—4～3轴具体位置见附图。安装地点标高为－0.50m，施工电梯安装高度按97m考虑，每隔5.8米（二层）进行附墙拉结。施工电梯基础利用原地下室顶板进行加固后使用。二、施工电梯安装施工1、结构简介SCD200/200型施工升降机主要由基础平台、地面防护围栏（包括与基础联接的基础底架）、导架与附墙、吊笼、传动结构、对重系统、电缆导向装置、安装吊杆、电气设备与控制系统九大部分组成。2、安装前准备工作2.1、根据所选用的附墙架类型的规格，并按施工现场的实际情况，确定导架中心至建筑物墙面的距离L值和相应的附墙宽度B值。2.2、按基础施工图准备好安装围栏、基础底架的混凝土平台。在浇注混凝土平台之前，必须测定预埋底架中心与附墙架墙面的距离，以及各地脚相对预埋底架中心的位置尺寸。2.3、检查清点零部件，若有缺少和损坏，必须设法配齐、修复和更换。2.4、安装前必须将待安装的标准节、附墙架、对重系统等零部件的插口、销孔、螺孔等穿插处的锈皮、毛刺去除，并在这些部位及齿条上和对重导轨上涂适量的润脂油。对滚动部件应确保其润滑充分，转动灵活。2.5、安装人员必须详细阅读图纸和技术资料，熟悉升降机的机械性能和电器原理。2.6、安装人员和司机必须由经过专业技术培训并取得上岗证书的操作人员进行安装和驾驶。3、升降机的安装3.1、制作基础安装围栏吊笼安装安装对重装置加高导架至10.5m，安装第一道附墙电气设备和控制系统的安装吊笼的电力驱动升降试车吊架的加高安装附墙架安装对重系统的安装导架的再次加高。3.2、安装注意要点：3.2.1、在接电缆和交换电缆芯线的接线位置时，必须切断总电源。3.2.2、安装、调整导架底部各限位挡板、挡块时，各挡板、挡块架均用螺栓钩紧固在导架标准节的框架上。当吊笼地板与围栏门槛齐平时，三相极限开关的臂与挡块之间的距离为140～160㎜左右。3.2.3、试车时，因为导架顶部还未接上限位挡板，所以操作时必须千万谨慎，且在吊笼顶部有人监视指挥，以免吊笼冲顶。在检查时，必须按下紧急停车按钮或将电锁关闭，以防误动作。3.2.4、坠落试验符合要求后，才可利用升降机的安装吊杆吊装加高导架。3.2.5、吊笼驱动升降时，安装吊杆上不准挂有标准节。吊笼顶部人员必须注意安全，防止与附墙架相碰。3.2.6、所有螺栓的强度等级不得低于8.8级。3.2.7、对接标准节时，必须确保各标准节立柱管对接处的错位阶差≤0.5㎜，也应确保对重导轨对接处的错位阶差≤0.5㎜。3.2.8、附墙架允许的最大水平倾角为±8。。安装时，必须始终按下紧急停机按钮或将防止误动作开关扳至停机位置。3.2.9、安装、调整导架顶部各限位挡板、挡块时，各挡板、挡块架均用螺栓钩紧固在导架标准节的框架上，使吊笼地板与登高登梯平台齐平，此时，三相极限开关的臂与挡块之间的距离约为100～120㎜。3.2.10、用吊笼运送对重系统头架等...
