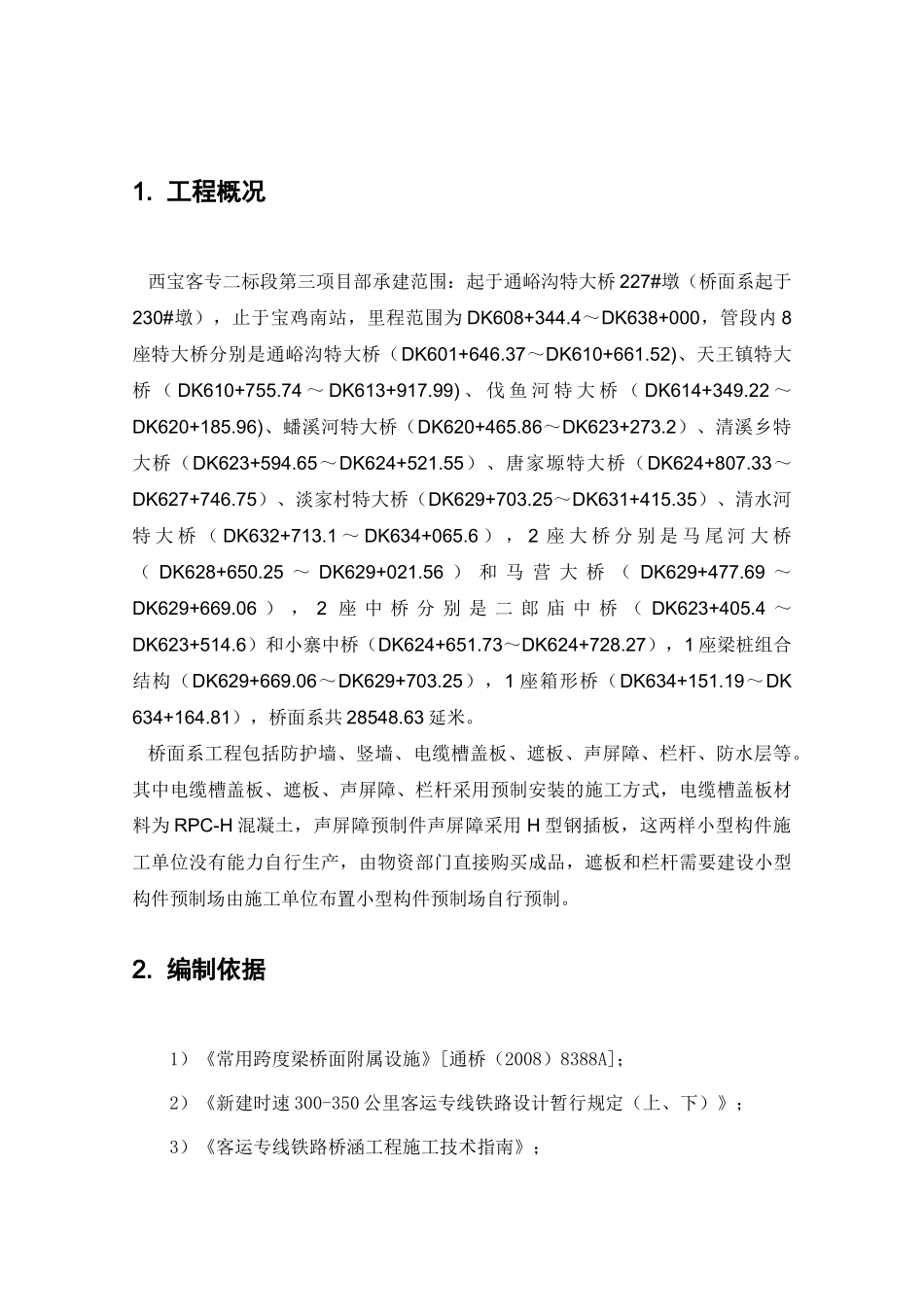

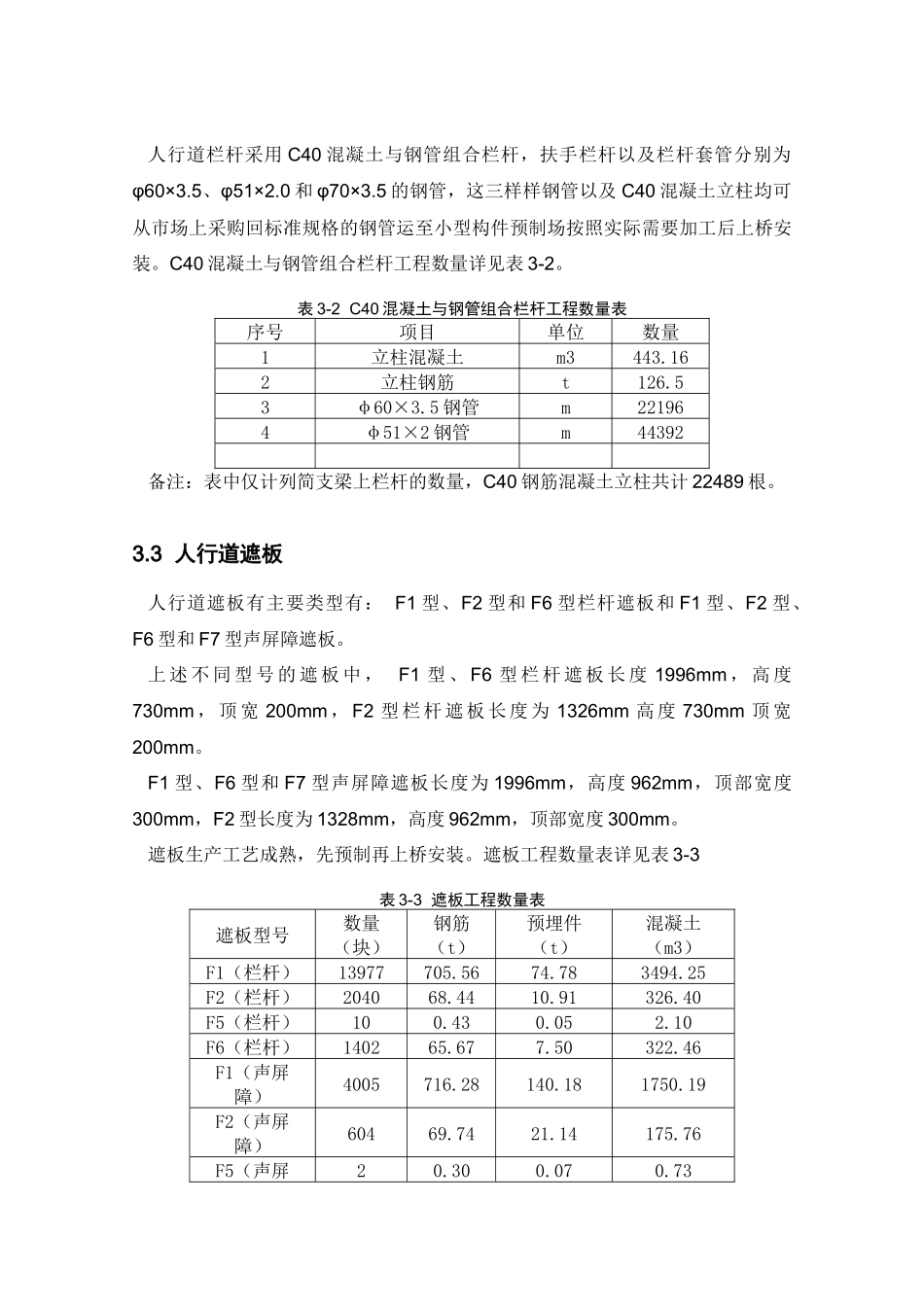

1.工程概况西宝客专二标段第三项目部承建范围：起于通峪沟特大桥227#墩（桥面系起于230#墩），止于宝鸡南站，里程范围为DK608+344.4～DK638+000，管段内8座特大桥分别是通峪沟特大桥（DK601+646.37～DK610+661.52)、天王镇特大桥（DK610+755.74～DK613+917.99)、伐鱼河特大桥（DK614+349.22～DK620+185.96)、蟠溪河特大桥（DK620+465.86～DK623+273.2）、清溪乡特大桥（DK623+594.65～DK624+521.55）、唐家塬特大桥（DK624+807.33～DK627+746.75）、淡家村特大桥（DK629+703.25～DK631+415.35）、清水河特大桥（DK632+713.1～DK634+065.6），2座大桥分别是马尾河大桥（DK628+650.25～DK629+021.56）和马营大桥（DK629+477.69～DK629+669.06），2座中桥分别是二郎庙中桥（DK623+405.4～DK623+514.6）和小寨中桥（DK624+651.73～DK624+728.27），1座梁桩组合结构（DK629+669.06～DK629+703.25），1座箱形桥（DK634+151.19～DK634+164.81），桥面系共28548.63延米。桥面系工程包括防护墙、竖墙、电缆槽盖板、遮板、声屏障、栏杆、防水层等。其中电缆槽盖板、遮板、声屏障、栏杆采用预制安装的施工方式，电缆槽盖板材料为RPC-H混凝土，声屏障预制件声屏障采用H型钢插板，这两样小型构件施工单位没有能力自行生产，由物资部门直接购买成品，遮板和栏杆需要建设小型构件预制场由施工单位布置小型构件预制场自行预制。2.编制依据1）《常用跨度梁桥面附属设施》[通桥（2008）8388A]；2）《新建时速300-350公里客运专线铁路设计暂行规定（上、下）》；3）《客运专线铁路桥涵工程施工技术指南》；4）《客运专线铁路桥涵工程施工质量验收暂行标准》；5）《铁路工程施工技术安全规程(上、下册)》；6)《关于西宝客专正线桥梁防水层、保护层及防护墙设计的意见》（技通西宝QH-015号）7）本企业所拥有的施工经验、设备资源、技术力量等。3.桥面系小型构件设计情况及主要工程量3.1电缆槽盖板电缆槽盖板盖板分为通讯、信号电缆槽盖板和电力电缆槽盖板两大类，材料采用RPC-H混凝土，0.5m为一个单元，设6mm断缝，板宽494mm，梁端处根据桥跨的不同设置配板。通讯、信号电缆槽盖板均采用D型；桥上不设置声屏障时，电力电缆槽盖板采用C型，设置声屏障时，电力槽的一般位置采用E型。RPC-H混凝土电缆槽盖板工程数量详见表1-1。表3-1RPC-H混凝土盖板工程数量表序号型号数量（块）备注1D183392其中4170块活动盖板2D226443C165712其中3286块活动盖板4C221285C43446C52067C617888E115708其中786块活动盖板9E251810E460合计172500备注：表中仅计列简支梁上盖板的数量。3.2人行道栏杆人行道栏杆采用C40混凝土与钢管组合栏杆，扶手栏杆以及栏杆套管分别为φ60×3.5、φ51×2.0和φ70×3.5的钢管，这三样样钢管以及C40混凝土立柱均可从市场上采购回标准规格的钢管运至小型构件预制场按照实际需要加工后上桥安装。C40混凝土与钢管组合栏杆工程数量详见表3-2。表3-2C40混凝土与钢管组合栏杆工程数量表序号项目单位数量1立柱混凝土m3443.162立柱钢筋t126.53φ60×3.5钢管m221964φ51×2钢管m44392备注：表中仅计列简支梁上栏杆的数量，C40钢筋混凝土立柱共计22489根。3.3人行道遮板人行道遮板有主要类型有：F1型、F2型和F6型栏杆遮板和F1型、F2型、F6型和F7型声屏障遮板。上述不同型号的遮板中，F1型、F6型栏杆遮板长度1996mm，高度730mm，顶宽200mm，F2型栏杆遮板长度为1326mm高度730mm顶宽200mm。F1型、F6型和F7型声屏障遮板长度为1996mm，高度962mm，顶部宽度300mm，F2型长度为1328mm，高度962mm，顶部宽度300mm。遮板生产工艺成熟，先预制再上桥安装。遮板工程数量表详见表3-3表3-3遮板工程数量表遮板型号数量（块）钢筋（t）预埋件（t）混凝土（m3）F1（栏杆）13977705.5674.783494.25F2（栏杆）204068.4410.91326.40F5（栏杆）100.430.052.10F6（栏杆）140265.677.50322.46F1（声屏障）4005716.28140.181750.19F2（声屏障）60469.7421.14175.76F5（声屏20.300.070.73障）F6（声屏障）41467.9714.49161.05F7（声屏障）355.881.2314.84小计224891700.27270.345156247.7794.小型构件预制工期计划遮板预制计划工期：2...
