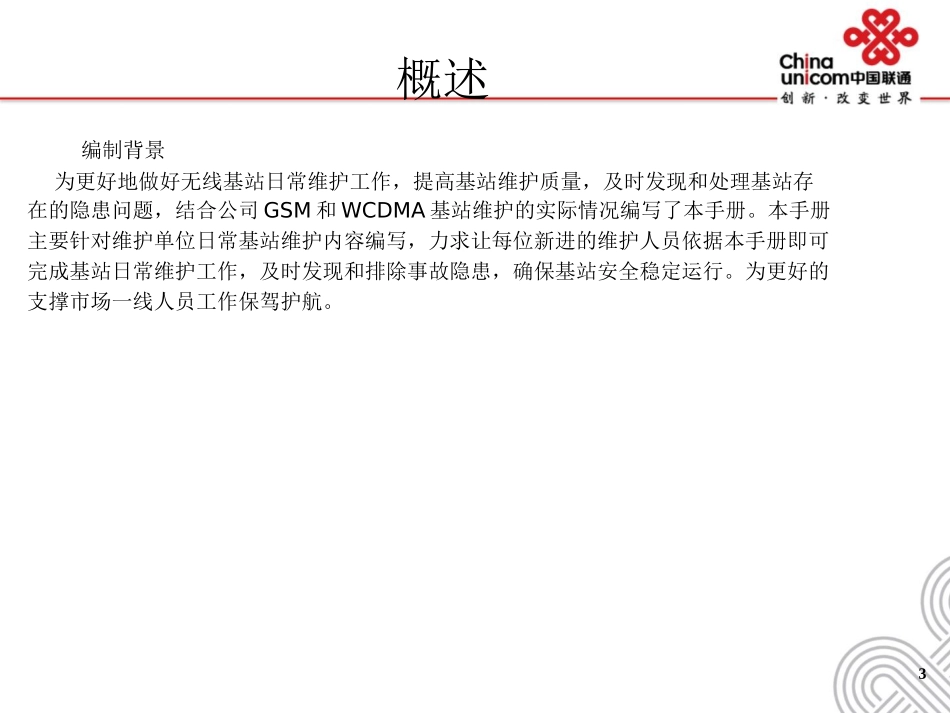

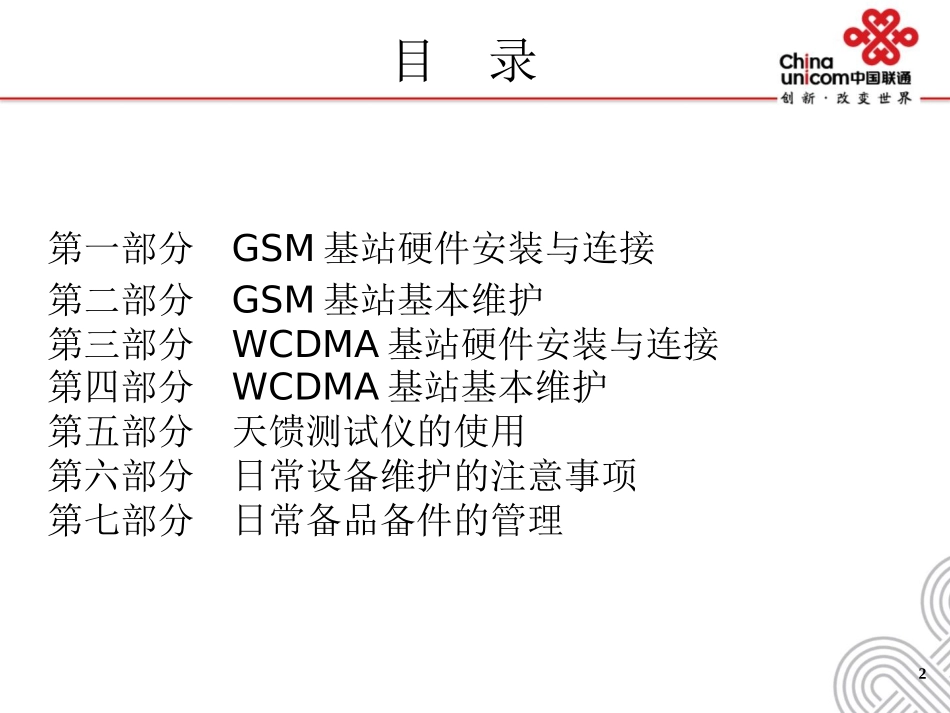

中兴基站日常维护手册目录第一部分GSM基站硬件安装与连接第二部分GSM基站基本维护第三部分WCDMA基站硬件安装与连接第四部分WCDMA基站基本维护第五部分天馈测试仪的使用第六部分日常设备维护的注意事项第七部分日常备品备件的管理2概述编制背景为更好地做好无线基站日常维护工作，提高基站维护质量，及时发现和处理基站存在的隐患问题，结合公司GSM和WCDMA基站维护的实际情况编写了本手册。本手册主要针对维护单位日常基站维护内容编写，力求让每位新进的维护人员依据本手册即可完成基站日常维护工作，及时发现和排除事故隐患，确保基站安全稳定运行。为更好的支撑市场一线人员工作保驾护航。3目录第一部分GSM基站硬件安装与连接第二部分GSM基站基本维护第三部分WCDMA基站硬件安装与连接第四部分WCDMA基站基本维护第五部分天馈测试仪的使用第六部分日常设备维护的注意事项第七部分日常备品备件的管理4NCDUG与DTRUG连接示意图CDUDTRUCDUTX1ETX1RXM1RXD1ETX1TX1TX2TX-COMTX2TX1TX2RTERTERXM2RXD2ANTANTRX1RX1RX2RX3RX2RX3RX4RX4ERX1ERX2ERX1ERX2合路器画绿框接口可与载频画绿框的任意接口连接（一个扇区不大于四载频时可用如上图进行连接）合路器画红框接口可与载频画绿的任意接口连接（一个扇区不大于两载频时连接）5合路连接示意图接法一：NCDUG合路配置（按小区两载波举例）此方式配置可以单扇区配1至4个载波，合路后功率会降倍，为容量性接法。红框的发射口可以灵活接，记得电桥一定要接好，否则射频信号会从ETX口泄漏出来辐射操作人员，室外将无信号。6不合路连接示意图接法二：NCDUG不合路配置（按小区两载波举例）某扇区仅有1-2个载频时一般才用载频的TX与合路器的ETX口连接，可以比常规方式增加一倍的功率，加强覆盖能力，但是会影响一定的通话质量，一般用于人口较少，覆盖弱的区域。7目录第一部分GSM基站硬件安装与连接第二部分GSM基站基本维护第三部分WCDMA基站硬件安装与连接第四部分WCDMA基站基本维护第五部分天馈测试仪的使用第六部分日常设备维护的注意事项第七部分日常备品备件的管理8BTS主要维护仪表及注意事项GSM无线维护主要使用仪表及工具包括：1、螺丝刀（一字、十字小螺丝刀）、大力钳子、梅花螺丝刀（主要装卸BTS自带单板所固定的螺丝）、电烙铁、焊锡、2M头、尾纤、电源插排。2、主要测试仪表siteMaster（驻波比测试仪表）、2M测试仪、万用表、测试手机。备注：无线维护故障处理过程中一定要带好基站钥匙、所需单板及连线、维护仪表。9GSM多标准室内机架B8018机架布局和尺寸第三层第二层第一层108018基站设备开关电1、首先关载频所在层开关。2、然后关CMB开关3、首先开EIB板所在层开关。4、总的电源开关（BTS设备不能频繁开关电，每次开关电尽量间隔30秒左右）架顶（SR1开关）对应第一层、（SR2开关）对应第二层、（SR3开关)对应第三层11GSM多标准室内机架SDR8800辅柜为主柜提供了6个RSU插槽，拥有独立的供电和通风系统。辅柜为选配机柜，可以在不增加占地面积的情况下，将主柜的容量增加一倍。辅柜安装仅限叠加在主柜上的方式，不能独立安装。12BBU插箱安装示意图lZXSDRBS8800BBU安装前需戴好防静电手环。步骤1.手托基带插箱，向机柜的基带插箱所在位置轻轻推入。2.用4个面板组合螺钉（左右各2个）将基带插箱固定在机柜内相应的位置，如图上图所示。13RSU插箱安装示意图1.一只手握住RSU的把手，另一只手托住RSU底部，将其慢慢推入机柜中相应槽位。2.拧紧固定射频模块的6颗盘头组合螺钉，上下各三颗。RSU安装如左图所示。3.将RSU面板下方的保护地排与保护地螺栓搭接，并将螺栓拧紧。4.依次安装假面板电源线、RSU电源线和监控信号线，如右图所示。设备接地及直流电源线安装示意图设备接地直流电源线安装15以太网线和高速线缆的安装示意图以太网线的安装高设备接地速线缆的安装16GSM多标准室外机架SDR8700SDR8700为室外机型，基带单元与SDR8800的一样，不同的是射频单元前者可以把射频单元与BBU基带单元进行分离，组网更加灵活多变。一般用于室分和施工条件受限的室内外场所。17SDR8800扩容S222的配置只需后台进行数据更改（8700的扩减容一样）第一步，增加...
