沈阳市地铁二号线一期工程正线轨道工程竣工验收方案(修改办)VIP免费

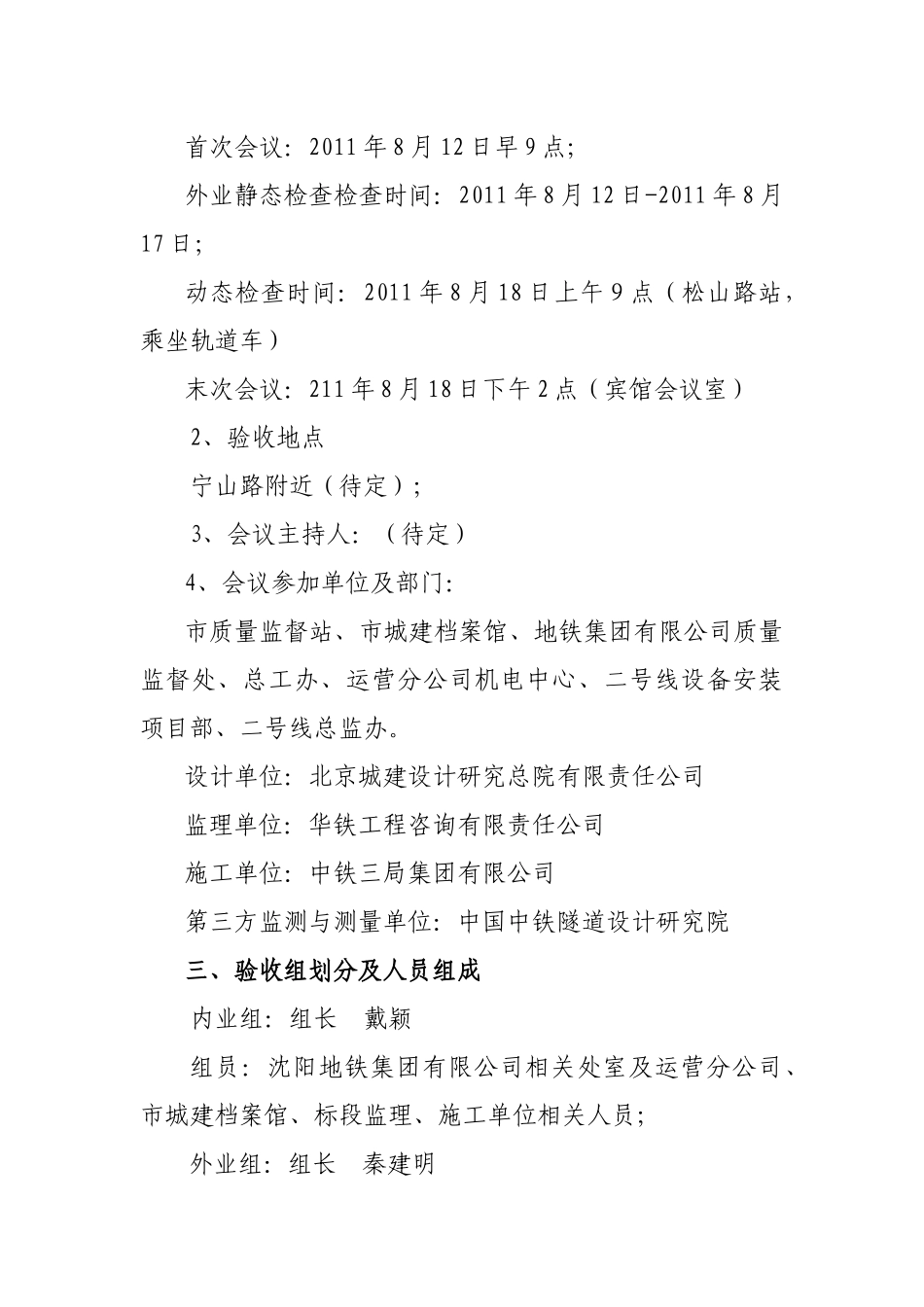

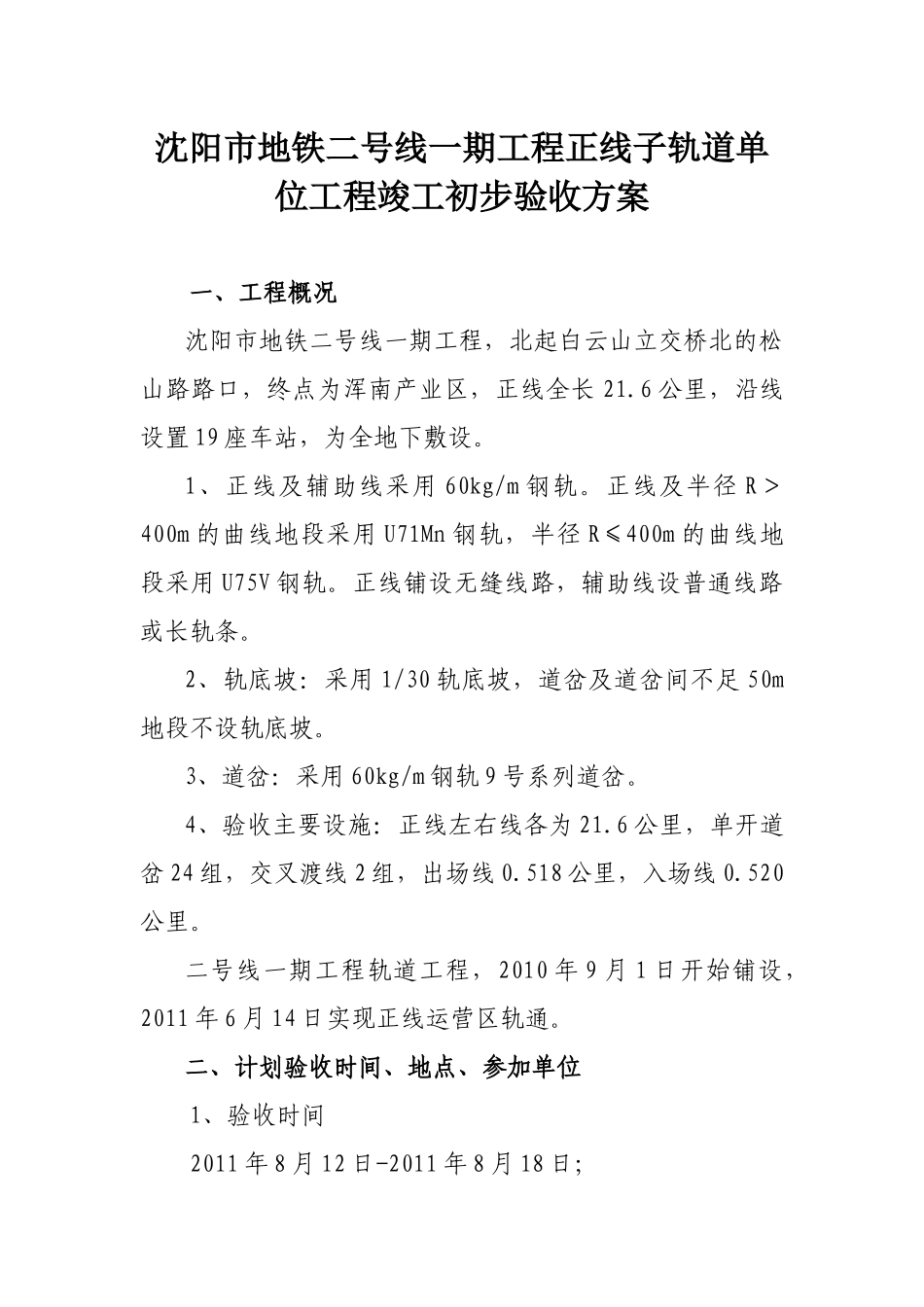

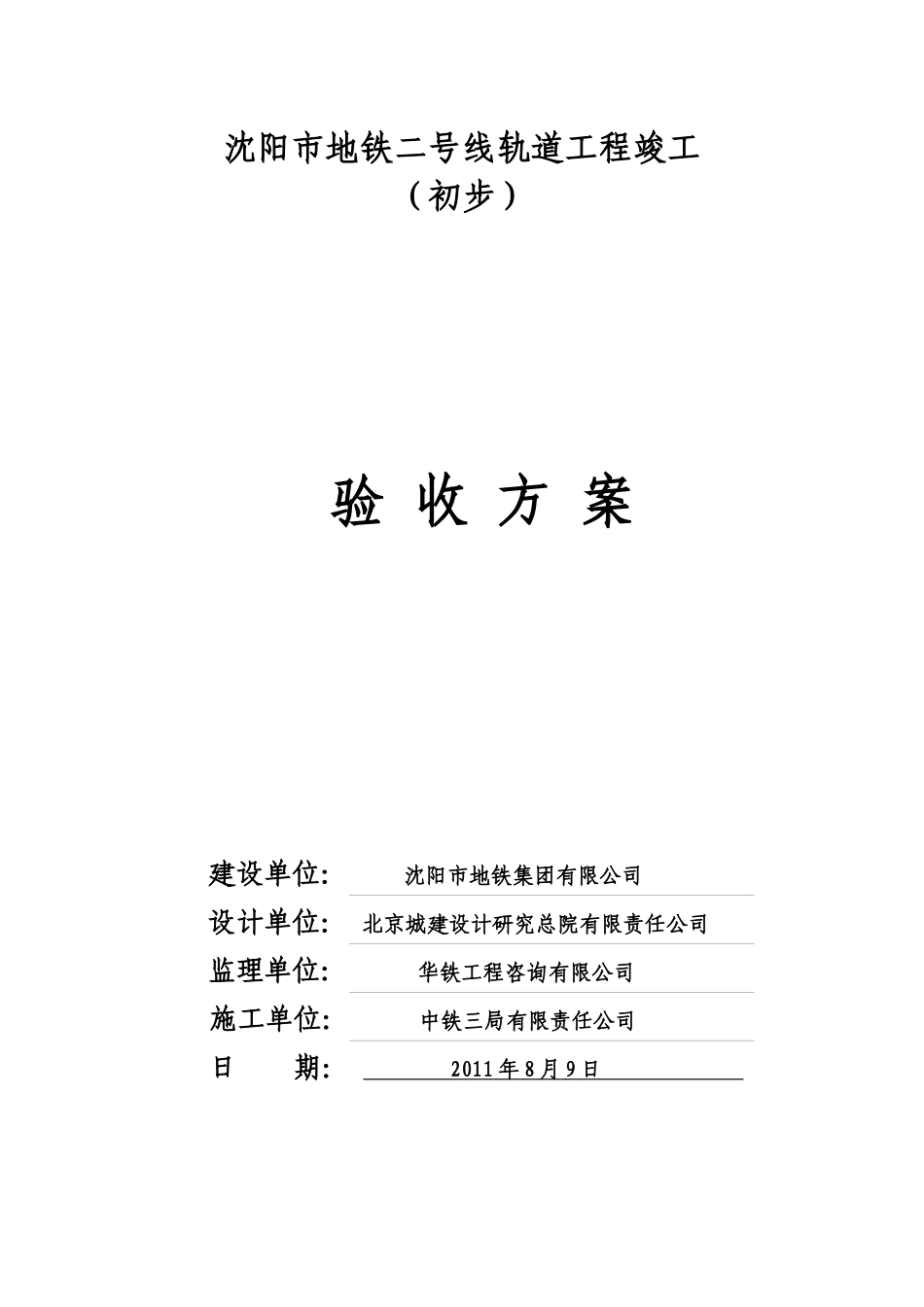

沈阳市地铁二号线轨道工程竣工（初步）验收方案建设单位：沈阳市地铁集团有限公司设计单位：北京城建设计研究总院有限责任公司监理单位：华铁工程咨询有限公司施工单位：中铁三局有限责任公司日期：2011年8月9日沈阳市地铁二号线一期工程正线子轨道单位工程竣工初步验收方案一、工程概况沈阳市地铁二号线一期工程，北起白云山立交桥北的松山路路口，终点为浑南产业区，正线全长21.6公里，沿线设置19座车站，为全地下敷设。1、正线及辅助线采用60kg/m钢轨。正线及半径R＞400m的曲线地段采用U71Mn钢轨，半径R≤400m的曲线地段采用U75V钢轨。正线铺设无缝线路，辅助线设普通线路或长轨条。2、轨底坡：采用1/30轨底坡，道岔及道岔间不足50m地段不设轨底坡。3、道岔：采用60kg/m钢轨9号系列道岔。4、验收主要设施：正线左右线各为21.6公里，单开道岔24组，交叉渡线2组，出场线0.518公里，入场线0.520公里。二号线一期工程轨道工程，2010年9月1日开始铺设，2011年6月14日实现正线运营区轨通。二、计划验收时间、地点、参加单位1、验收时间2011年8月12日-2011年8月18日；首次会议：2011年8月12日早9点；外业静态检查检查时间：2011年8月12日-2011年8月17日；动态检查时间：2011年8月18日上午９点（松山路站，乘坐轨道车）末次会议：211年8月18日下午2点（宾馆会议室）2、验收地点宁山路附近（待定）；3、会议主持人：（待定）4、会议参加单位及部门：市质量监督站、市城建档案馆、地铁集团有限公司质量监督处、总工办、运营分公司机电中心、二号线设备安装项目部、二号线总监办。设计单位：北京城建设计研究总院有限责任公司监理单位：华铁工程咨询有限责任公司施工单位：中铁三局集团有限公司第三方监测与测量单位：中国中铁隧道设计研究院三、验收组划分及人员组成内业组：组长戴颖组员：沈阳地铁集团有限公司相关处室及运营分公司、市城建档案馆、标段监理、施工单位相关人员；外业组：组长秦建明组员：沈阳地铁集团有限公司相关处室及运营分公司、市城建档案馆、标段监理、施工单位相关人员。四、验收程序１、首次会议（1）施工单位介绍工程概况、单位（子单位）工程实体及资料整改完成情况、质量自评情况等。（2）监理单位介绍工程监理情况、工程实体及资料的整改完成情况、质量评定情况等。（3）设计单位汇报设计情况。（4）第三方监测和测量汇报监测情况。（5）建设单位工程主管处室对工程完成情况进行汇报。２、内外业检查（1）内业组根据情况对施工单位和监理单位档案资料进行全面检查；（２）2011年8月12日～8月17日外业组对全线轨道进行静态尺寸和道床、水沟等工程进行实体检查；（３）2011年8月18日进行线路动态检查。３、末次会议（1）外业组汇报小组检查情况，并提出质量评定和验收意见。（2）内业验收组对工程竣工档案资料的合格完整情况进行总结。（3）设计单位代表对检查进行总结发言。（4）运营分公司代表对检查进行总结发言。（5）主持人综合检查组的意见，宣布验收结论。（6）市城建档案馆对档案内业资料验收等情况进行监督总结；市质量监督部门对工程验收的组织形式、验收程序、执行验收标准的等情况进行监督总结。（7）监理单位负责编写并宣读会议纪要。五、验收范围本次竣工验收范围为沈阳地铁二号线一期轨道工程的全部施工内容。六、验收依据１、竣工验收执行文件、标准《地下铁道工程施工及验收规范》（GB50299-1999）；《铁路轨道工程施工质量验收标准》（TB10413-2003）；《钢轨焊接接头技术条件》（TB/T1632）；沈阳市地铁二号线一期工程轨道工程设计图（北城院）；《沈阳市地铁轨道工程施工质量验收实施细则及施工文件用表》。七、轨道单位工程划分1、划分依据：（1）《铁路轨道工程施工质量验收标准》（TB10413—2003）；（2）沈阳市地铁轨道工程施工质量验收实施细则及施工文件用表。2、沈阳地铁二号线一期轨道工程正线单位工程、分部工程和分项工程。具体划分如下表：单位工程分部工程分项工程评定结果备注正线轨道工程铺轨基标铺轨基标测设合格正线整体道床垫层混凝土（外观尺寸）合格混凝土短轨枕合格轨排组装架设合格道床钢筋合格隐蔽道床模板合格道床...
