季华人行天桥施工方案VIP免费

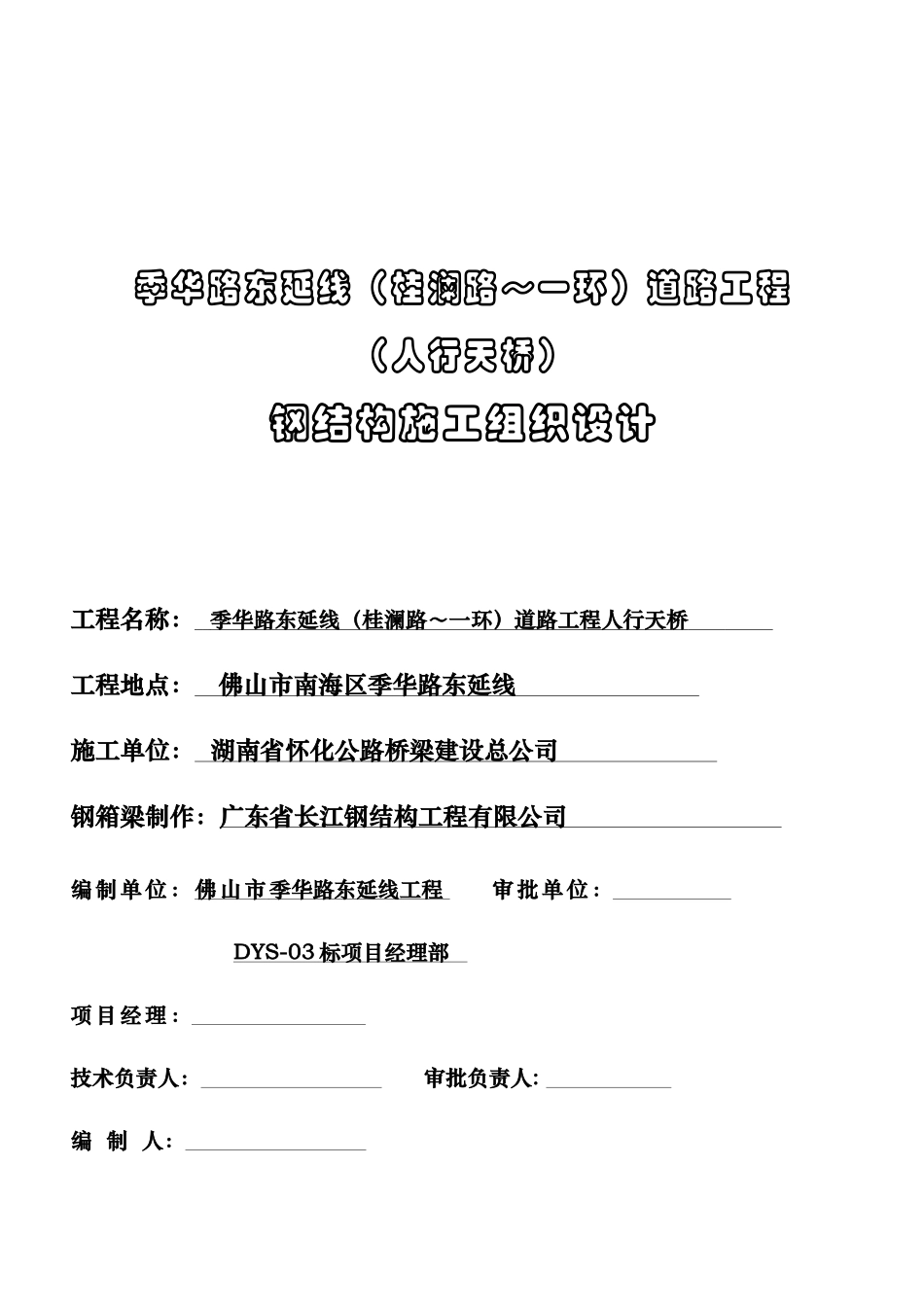

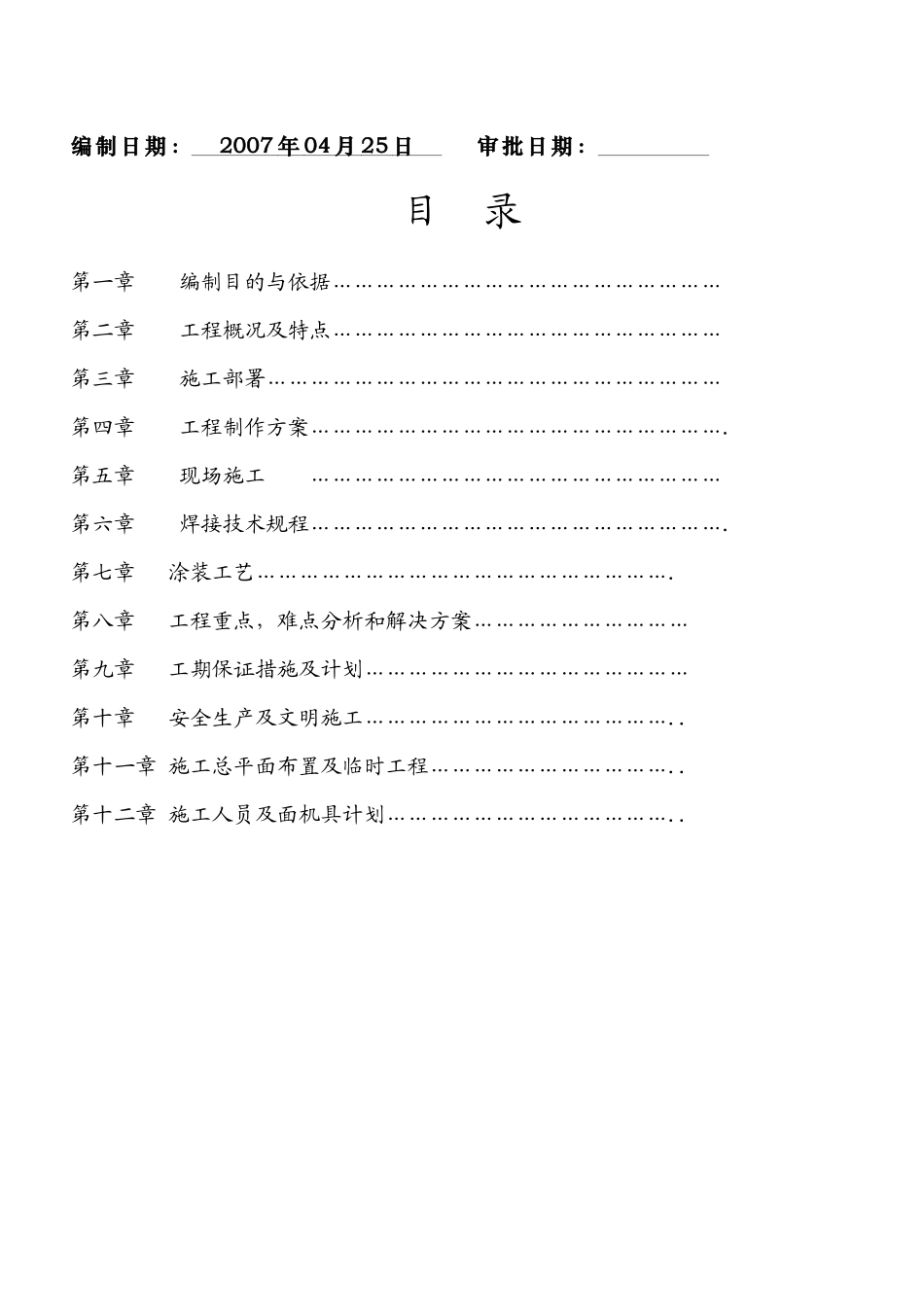

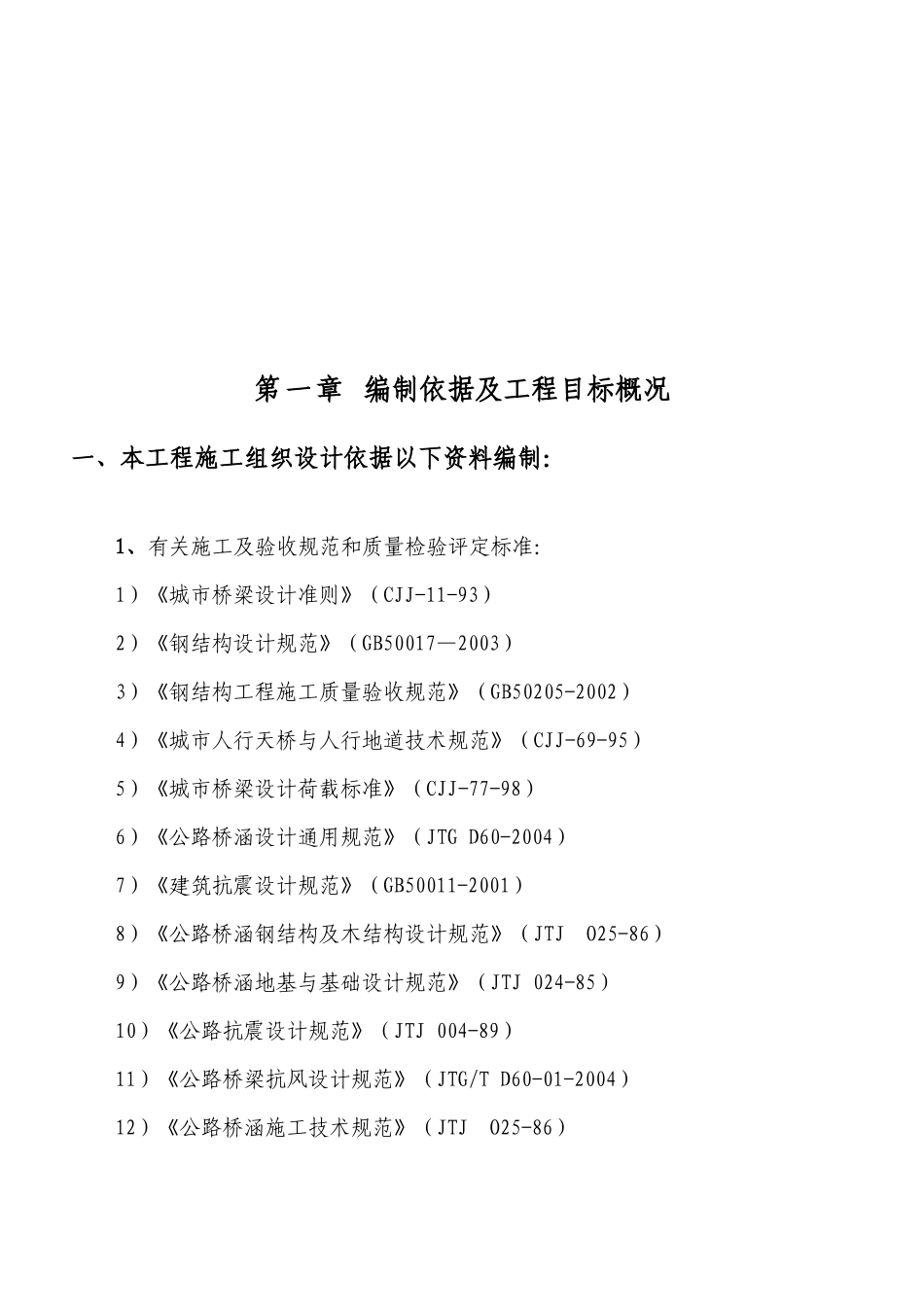

季华路东延线（桂澜路～一环）道路工程（人行天桥）钢结构施工组织设计工程名称：季华路东延线（桂澜路～一环）道路工程人行天桥工程地点：佛山市南海区季华路东延线施工单位：湖南省怀化公路桥梁建设总公司钢箱梁制作：广东省长江钢结构工程有限公司编制单位：佛山市季华路东延线工程审批单位：DYS-03标项目经理部项目经理：技术负责人：审批负责人:编制人：编制日期：2007年04月25日审批日期：目录第一章编制目的与依据………………………………………………第二章工程概况及特点………………………………………………第三章施工部署………………………………………………………第四章工程制作方案………………………………………………….第五章现场施工…………………………………………………第六章焊接技术规程………………………………………………….第七章涂装工艺………………………………………………….第八章工程重点，难点分析和解决方案…………………………第九章工期保证措施及计划………………………………………第十章安全生产及文明施工……………………………………..第十一章施工总平面布置及临时工程……………………………..第十二章施工人员及面机具计划…………………………………..第一章编制依据及工程目标概况一、本工程施工组织设计依据以下资料编制：1、有关施工及验收规范和质量检验评定标准：1）《城市桥梁设计准则》（CJJ-11-93）2）《钢结构设计规范》（GB50017—2003）3）《钢结构工程施工质量验收规范》（GB50205-2002）4）《城市人行天桥与人行地道技术规范》（CJJ-69-95）5）《城市桥梁设计荷载标准》（CJJ-77-98）6）《公路桥涵设计通用规范》（JTGD60-2004）7）《建筑抗震设计规范》（GB50011-2001）8）《公路桥涵钢结构及木结构设计规范》（JTJO25-86）9）《公路桥涵地基与基础设计规范》（JTJ024-85）10）《公路抗震设计规范》（JTJ004-89）11）《公路桥梁抗风设计规范》（JTG/TD60-01-2004）12）《公路桥涵施工技术规范》（JTJO25-86）13）《城市道路和建筑物无障碍设计规范》（JGJ50-2001）14）《建筑钢结构焊接技术规程》（JGJ81-2002、J218-2002）15）《预应力混凝土管桩基础技术规范》（GBJ/T15-22-98）2、广东省与本工程有关的专业规范及其它资料。3、根据佛山市市政设计研究院有限公司提供的人行钢结构天桥图纸，结合我司的机械设备、运输工具、施工技术能力和专业施工人员的实际情况而进行编制。二、编制目的1、确保质量。实行全面质量管理，实行技术、质量承包责任制，确保工程质量达到国家现行相关规范及设计要求。2、保证工期。造价人才网利用先进的施工设备，精干的施工队伍，精心组织，科学施工确保工期按时完工，争取略有提前。3、确保安全。推行安全目标责任制，制定安全保证措施，严格按安全规程操作，杜绝安全事故的发生，达到本项目合同约定的安全目标。三、工程施工目标（四大目标）1、工期目标：本工程工期目标为60天，其中制作30天，安装30天。2、质量目标：确保达到甲方及国家相关规范、设计的要求。3、管理目标：优质、快速、低耗，文明施工。4、安全目标:确保不出现安全事故发生。第二章工程概况及特点一、工程概况（1）建设单位：佛山市路桥建设有限公司（2）工程名称：季华路东延线（桂澜路～一环）道路工程人行天桥（3）工程地点:佛山市南海区季华路东延线（4）设计单位:佛山市市政设计院有限公司工程简况①结构形式：本工程为钢结构人行天桥，共2座，重约306吨。主桥桥梁全长55m，跨径组成为25.5+25.5m，两侧各悬臂2m。主跨桥梁全宽5.0m，其中桥面净宽4.5m，监理工程师论坛两侧设栏杆各0.25m.以中墩墩顶为变坡1.0%、横坡1.0%，横坡由桥面铺装调整。主桥上部结构为两跨连续梁桥，主梁为单箱单室钢箱梁，主梁高度为1.20m顶板、底板及腹板均厚为14mm。箱梁内与挑臂均设有加劲肋，箱内每隔4m设置一道横隔板。主桥两侧对称设置两个梯道。坡道全宽4m，其中桥面净宽3.5m。主梁采用连续梁结构，三箱单室断面。箱高0.6m，单个箱宽0.45m。箱梁下放置支座。主桥中墩处采用GYZ450*90型支座，主桥边墩采用GYZ250*42型支...
