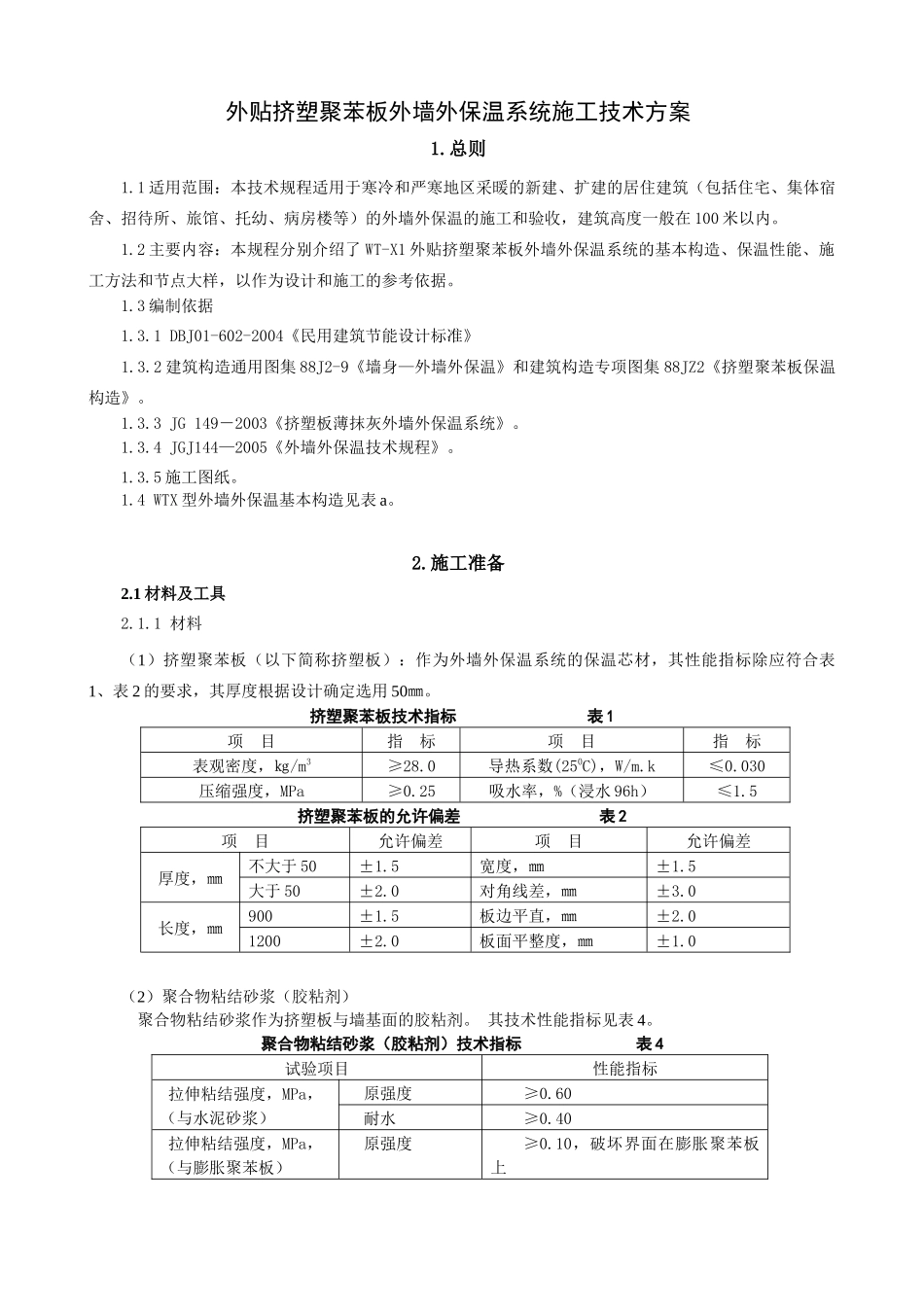

外贴挤塑聚苯板外墙外保温系统施工技术方案1.总则1.1适用范围：本技术规程适用于寒冷和严寒地区采暖的新建、扩建的居住建筑（包括住宅、集体宿舍、招待所、旅馆、托幼、病房楼等）的外墙外保温的施工和验收，建筑高度一般在100米以内。1.2主要内容：本规程分别介绍了WT-X1外贴挤塑聚苯板外墙外保温系统的基本构造、保温性能、施工方法和节点大样，以作为设计和施工的参考依据。1.3编制依据1.3.1DBJ01-602-2004《民用建筑节能设计标准》1.3.2建筑构造通用图集88J2-9《墙身—外墙外保温》和建筑构造专项图集88JZ2《挤塑聚苯板保温构造》。1.3.3JG149－2003《挤塑板薄抹灰外墙外保温系统》。1.3.4JGJ144—2005《外墙外保温技术规程》。1.3.5施工图纸。1.4WTX型外墙外保温基本构造见表a。2.施工准备2.1材料及工具2.1.1材料（1）挤塑聚苯板（以下简称挤塑板）：作为外墙外保温系统的保温芯材，其性能指标除应符合表1、表2的要求，其厚度根据设计确定选用50㎜。挤塑聚苯板技术指标表1项目指标项目指标表观密度，㎏/m3≥28.0导热系数(250C)，W/m.k≤0.030压缩强度，MPa≥0.25吸水率，%（浸水96h）≤1.5挤塑聚苯板的允许偏差表2项目允许偏差项目允许偏差厚度，㎜不大于50±1.5宽度，㎜±1.5大于50±2.0对角线差，㎜±3.0长度，㎜900±1.5板边平直，㎜±2.01200±2.0板面平整度，㎜±1.0（2）聚合物粘结砂浆（胶粘剂）聚合物粘结砂浆作为挤塑板与墙基面的胶粘剂。其技术性能指标见表4。聚合物粘结砂浆（胶粘剂）技术指标表4试验项目性能指标拉伸粘结强度，MPa，（与水泥砂浆）原强度≥0.60耐水≥0.40拉伸粘结强度，MPa，（与膨胀聚苯板）原强度≥0.10，破坏界面在膨胀聚苯板上耐水≥0.10，破坏界面在膨胀聚苯板上可操作时间，h1.5～4.0（3）聚合物罩面砂浆（抹面砂浆）聚合物罩面砂浆用作为外保温系统面层，其技术性能指标见表5。聚合物罩面砂浆的性能指标表5试验项目性能指标拉伸粘结强度，MPa，（与膨胀聚苯板）原强度≥0.10，破坏界面在膨胀聚苯板上耐水≥0.10，破坏界面在膨胀聚苯板上耐东融≥0.10，破坏界面在膨胀聚苯板上柔韧性（抗压强度/抗折强度）≤3.0可操作时间，h1.5～4.0（5）耐碱玻璃纤维网格布（以下简称网格布）：表6给出了耐碱玻璃纤维网格布的性能指标要求。耐碱型玻璃纤维网格布技术要求表6试验项目性能指标（标准网布）单位面积质量，g/㎡≥130耐碱断裂强力（经纬向），N/50mm≥750耐碱断裂强力保留率（经纬向），%≥50断裂应变，%≤5.0（6）镀锌钢丝网（以下简称钢丝网）：镀锌钢丝网采用1.6厚镀锌钢丝网，中心网孔20×20。（7）机械锚固件机械锚固件应采用塑料胀锚螺栓，表7给出了其主要技术性能指标要求。机械锚固件的主要技术性能指标表7序号试验项目技术指标1单个锚栓抗拉承载力标准值，kN≥0.302单个锚栓对系统传热增加值,W/㎡.K≤0.0042.1.2工具外接电源设备、电动搅拌器、开槽器、角磨机、电锤、密齿手锯、壁纸刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗等。2.1.3包装、运输、贮存、保质期。（1）聚合物砂浆的包装采用双层包装标准袋，50.0㎏/袋，加防水内封，封口要严密，不得洒漏。（2）挤塑聚苯板和网格布、采用捆装。（3）材料的贮存要求贮存在通风较好的库房内，严禁雨淋、日晒，注意防水、防潮。挤塑聚苯板和网格布须避开火源存放。材料运输应水平码跺，装卸时应轻搬轻放，保护好包装。2.2施工条件2.2.1结构墙面经工程验收合格，墙面垂直度偏差在层高范围内≤8㎜，表面平整度在2m内≤8㎜。2.2.2门窗口经过验收，洞口尺寸位置达到设计和质量要求；门窗框或副框应已安装。2.2.3操作地点环境和基底温度不低于5℃，风力不大于5级，雨天不能施工。夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突遇降雨，应采取有效措施，防止雨水冲刷墙面。2.2.4施工用架设工具及脚手架应满足施工需要，做到安全可靠。施工现场应做到路通、水通、电通。2.2.5施工用移动配电箱，自来水管应按施工需要配置。2.2.6配备材料的垂直、水平运输设施，要求符合有关安全规程。2.2.7施工操作环境内的高压电线应具备规定的安全距...
