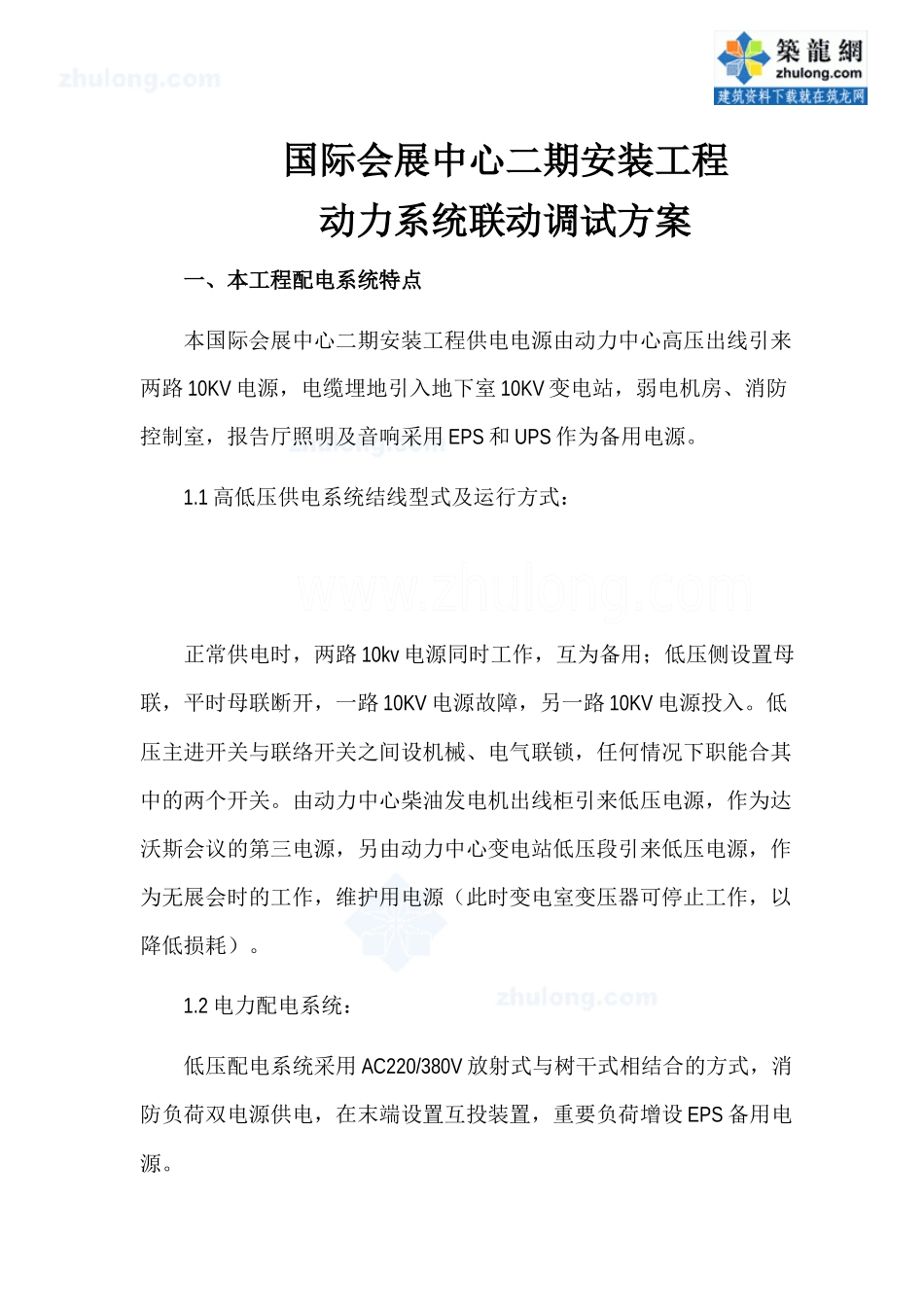

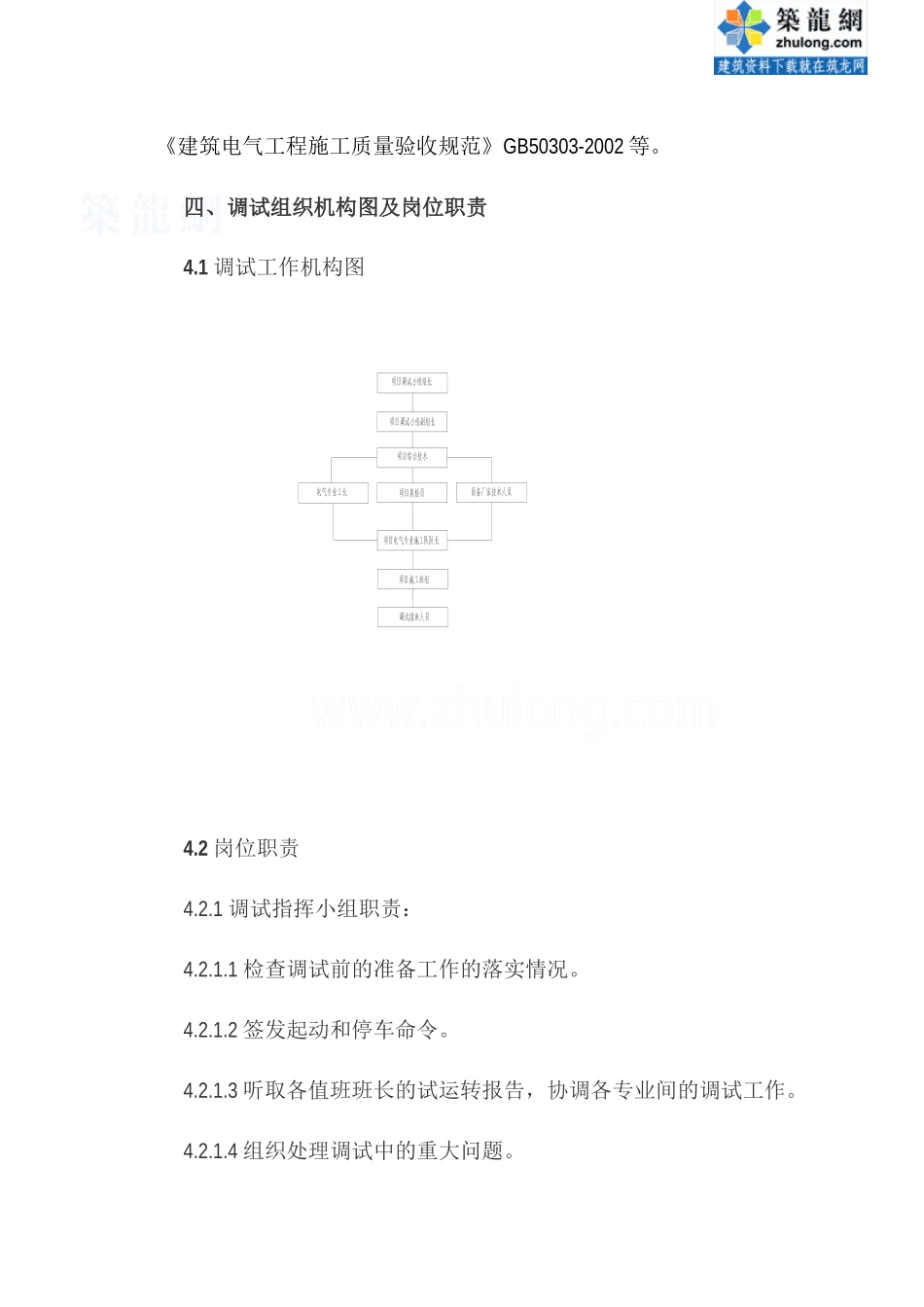

国际会展中心二期安装工程动力系统联动调试方案一、本工程配电系统特点本国际会展中心二期安装工程供电电源由动力中心高压出线引来两路10KV电源，电缆埋地引入地下室10KV变电站，弱电机房、消防控制室，报告厅照明及音响采用EPS和UPS作为备用电源。1.1高低压供电系统结线型式及运行方式：正常供电时，两路10kv电源同时工作，互为备用；低压侧设置母联，平时母联断开，一路10KV电源故障，另一路10KV电源投入。低压主进开关与联络开关之间设机械、电气联锁，任何情况下职能合其中的两个开关。由动力中心柴油发电机出线柜引来低压电源，作为达沃斯会议的第三电源，另由动力中心变电站低压段引来低压电源，作为无展会时的工作，维护用电源（此时变电室变压器可停止工作，以降低损耗）。1.2电力配电系统：低压配电系统采用AC220/380V放射式与树干式相结合的方式，消防负荷双电源供电，在末端设置互投装置，重要负荷增设EPS备用电源。二、编制目的编制本方案主要目的是保证完成国际会展中心二期安装工程动力系统联动调试计划顺利完成，确保整个调试过程中各单位的分工明确，有条不紊进行调试工作。本方案的适用范围主要是针对本工程的变配电房高低压变配电系统及低压配电房配电柜的出线侧到各动力系统受电侧。三、调试依据3.1天津市建筑设计院设计的电气专业有关图纸“高低压配电系统系统图、干线图及相关的平面图”。3.2本工程严格按照以下技术标准及规范进行施工及调试《电气装置安装工程电气设备交接试验标准》GB50150-91《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程低压电器施工及验收规范》GB50254-96《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002等。四、调试组织机构图及岗位职责4.1调试工作机构图4.2岗位职责4.2.1调试指挥小组职责：4.2.1.1检查调试前的准备工作的落实情况。4.2.1.2签发起动和停车命令。4.2.1.3听取各值班班长的试运转报告，协调各专业间的调试工作。4.2.1.4组织处理调试中的重大问题。4.2.1.5组织落实各项指令及及时反馈信息。4.2.2专业负责人的职责：4.2.2.1组织并实施各项起动前的准备。4.2.2.2进行技术交底、安全交底。4.2.2.3检查值班操作人员的操作规程、安全规程的执行情况。4.2.2.4复核运行记录，填写调试记录。4.2.2.5发生异常情况紧急停车。4.2.2.6组织实施检修工作。4.2.3调试值班人员职责：4.2.3.1严格执行操作规程和安全规程，认真进行操作。4.2.3.2监视设备运行情况，发现问题及时向专业负责人汇报。4.2.3.3如实、全面、准确、清晰的填写调试值班记录。4.2.3.4在专业负责人的指挥下实施运行中的检修。4.3调试纪律：4.3.1服从命令听从指挥。4.3.2精神集中、坚守岗位。4.3.3严禁违章指挥、严禁违章操作。4.4调试交接班制度：4.4.1值班人员提前15分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。4.4.2交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。4.4.3交班过程中发现设备的故障，交班人员应协助接班人员排除故障。五、动力系统调试前对系统的要求5.1各种用电设备安装完毕，且已经过绝缘测试合格。5.2相关管线敷设完，且已经过绝缘测试合格。5.3配电控制箱已经安装完毕，且已通过绝缘测试。5.4桥架、电缆敷设完毕，电缆绝缘则试合格。5.5母线敷设完毕，绝缘测试合格。5.6配电箱、柜安装完毕，绝缘测试合格。5.7各种高低压配电柜安装完毕，测试合格。六、总体思路（调试方法）6.1先检查各种动力配电柜是否已全部切断电源。6.2再检查各动力配件组成部分如：母线、电缆、电动机等，是否测试合格及接线准确。6.3将本工程按系统、按配电箱控制的区域分成各自独立的调试区域，调试从上到上，逐层逐区域，逐系统进行调试。6.4选择好顶层最左端的动力配电箱，先引来临时电源，把配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路动力控制开关，再开启相关的动力设备，正常，打...
