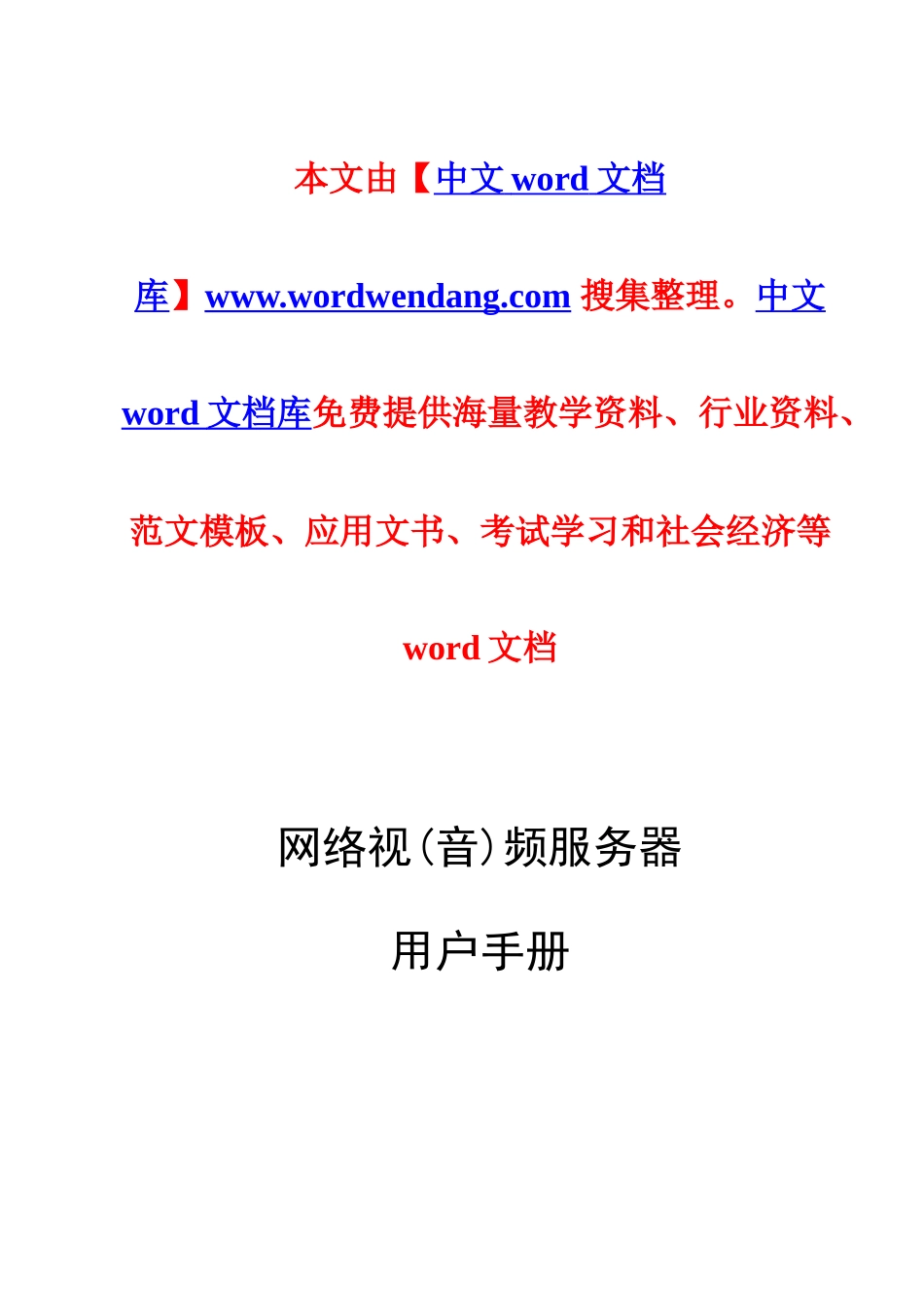

网络视频服务器用户手册VIP免费

本文由【中文word文档库】www.wordwendang.com搜集整理。中文word文档库免费提供海量教学资料、行业资料、范文模板、应用文书、考试学习和社会经济等word文档网络视(音)频服务器用户手册（Version2.0）2006年3月视音频服务器用户须知注意事项1.保护电源不要在设备开机后插拔电源。避免电源线受到挤压、损坏。2.保持通风、远离热源将本设备放置通风条件良好的场所，避免堵塞通风口；同时远离热源，如暖气机、热调节器、加热炉等发热产品。3.防止水分和潮湿避免使用环境的潮湿，避免任何液体进入机内。4.清洁清洁前应关闭本设备、拔下电源插头。使用干布擦拭即可尽量避免使用液体清洁剂及喷雾清洁剂。5.维修不要擅自打开机箱进行修理，以免造成机器内部器件的损坏。如需维修请直接与本公司技术支持部联系。敬告：如果用户擅自打开机箱造成本产品损坏，本公司将不负责进行维修。1产品介绍本产品是采用嵌入式系统开发的网络视音频服务器。它采用了功能超强的视音频编解码芯片，可采集来自摄像机、麦克风等设备的模拟视频、音频信号，压缩输出为DVD质量的视频和数字音频码流，通过网络传输及组播技术，实现广播级高质量的远程视频传输。本产品适用于包括远程教学、远程医疗、视频会议、监控和广播电视在内的各种数字视频应用领域。1.1特点采用嵌入式系统，稳定性高支持以太网络接口实时性好，编解码总延时200ms视频、音频同步性好支持RS422/485实时应用数据传输支持远程网管控制功能具有Transcode和Transrate功能广播级品质高性能、低成本易于安装、使用简便1.2产品应用示例1.3套件内容本产品包含以下配套物品：交流220V电源线(19机箱)本用户手册1.4产品接口视频服务器的前面板如下图所示：其中：1.拨码开关SETTINGS的1用于设置是否将RS232口作为第二个数据通道。当拨码开关1拨至ON状态，RS232口用于数据通道2，当拨至OFF状态，RS232口作为配置口。第二个数据通道的配置与第一个类似，拨码开关1改变后需重启生效。2.拨码开关SETTINGS的2和3用于设置数据通道为RS422或RS485模式。当2和3都拨至ON状态，数据通道为RS422模式，当2和3都拨至OFF状态，数据通道为RS485模式3.Device指示灯组中：S1指示启动状态，加电时变亮，十几秒钟后熄灭；S2指示数据通道的数据通信状态，当数据通道中有数据传输时，此灯闪烁，无数据传输时熄灭。4.Channel指示灯组中，S1指示编码工作状态，“常亮”表示此通道正在编码，“常灭”表示此通道停止编码；S2指示解码的工作状态，“常亮”表示此通道正在解码，“常灭”表示此通道停止解码。5.Pwr红色电源指示灯，设备接通电源时变亮，断电时灭；视频服务器的后面板如下图所示：其中：1=RS422/485控制、报警输入、输出接插口(详细定义见2.5和2.6节)COM=配置终端接口，波特率9600，8-N-1(详见2.4节)LAN10/100=10/100M以太网RJ45接口(详细说明见2.3节)2=通道1的视频复合信号输入、输入出BNC端口，音频信号输入、输出3.5mm立体声接口3=通道2的视频复合信号输入、输入出BNC端口，音频信号输入、输出3.5mm立体声接口4=通道3的视频复合信号输入、输入出BNC端口，音频信号输入、输出3.5mm立体声接口5=通道4的视频复合信号输入、输入出BNC端口，音频信号输入、输出3.5mm立体声接口6=ACPOWER电源开关7=ACPOWER电源保险丝，前面板Power灯不亮时，先检查保险丝8=ACPOWER220V电源插口注：各通道的视频输入、输出和音频的输入、输出接口，会因设备的类型不同而有所减少。如编码通道只有视频的输入和音频输入接口（带声音）；解码通道只有视频的输出和音频输出接口（带声音）；双向通道具有视频输入、输出和音频输入、输出接口（带声音）2安装指南2.1连接视频信号源2.1.1输入如果视频信号源输出视频复合信号，就用视频线把信号源连接到视频服务器相应通道的VIDEOIN接口上。2.1.2输出如果监视器采用视频复合信号输入，就用视频线把监视器VIDEOIN端口连接到本视频服务器相应通道的VIDEOOUT端口上。视频服务器可输出PAL或NTSC制式视频的信号源，实际输出制式依据视频服务器所接收的视频流的定义。2.2连接音频信号源2.2.1输入使用音频线把音频设备的输出口...
