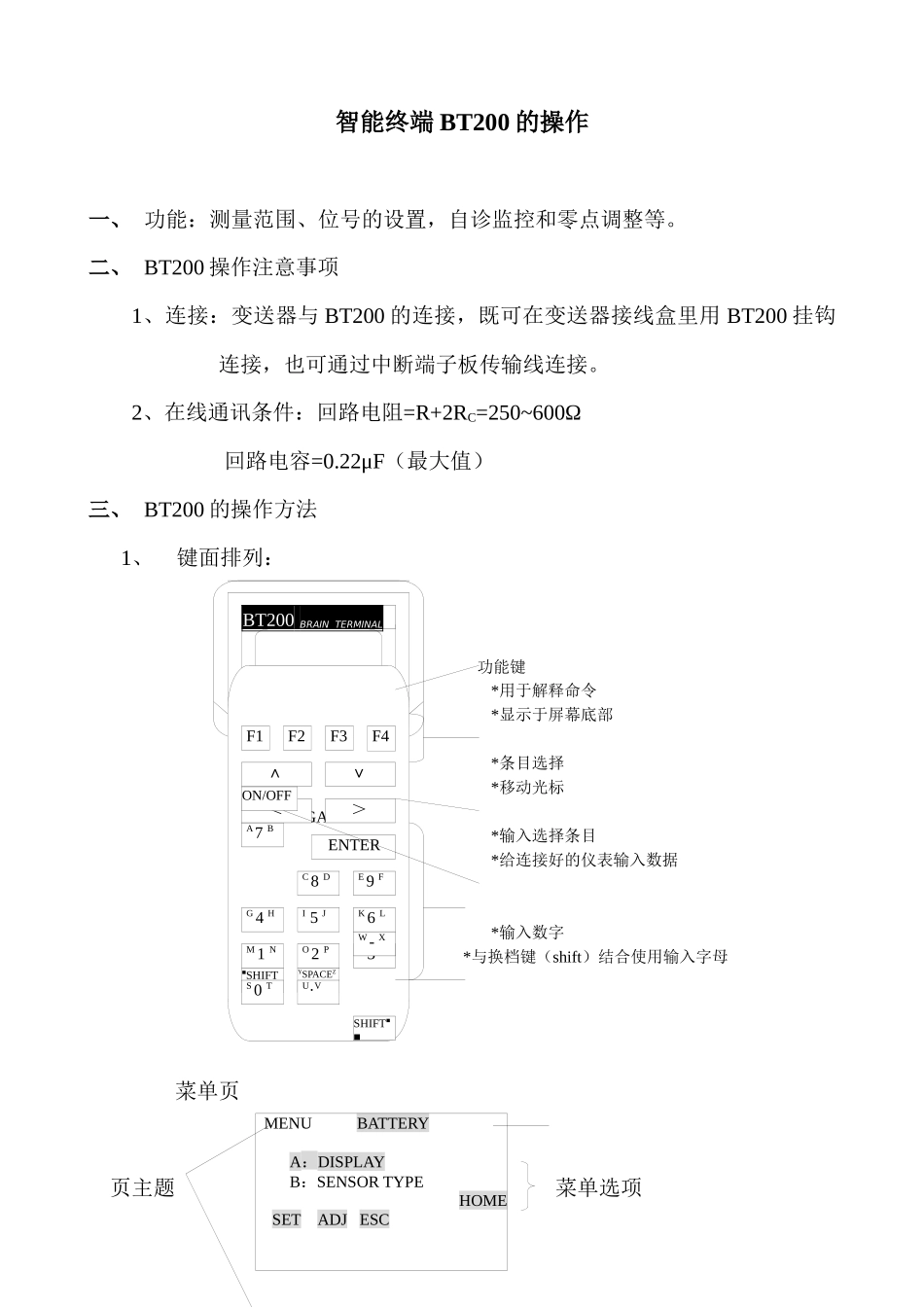

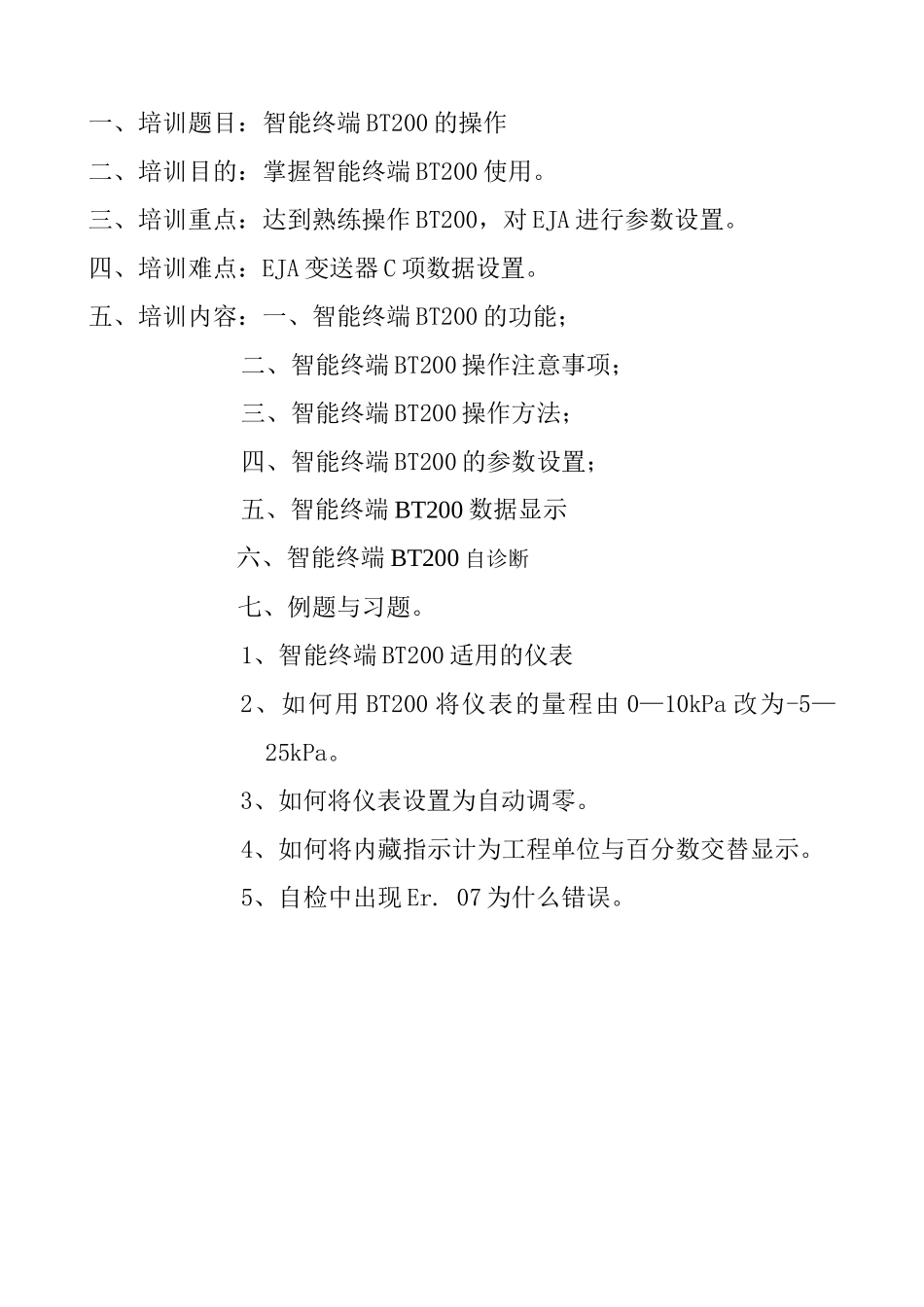

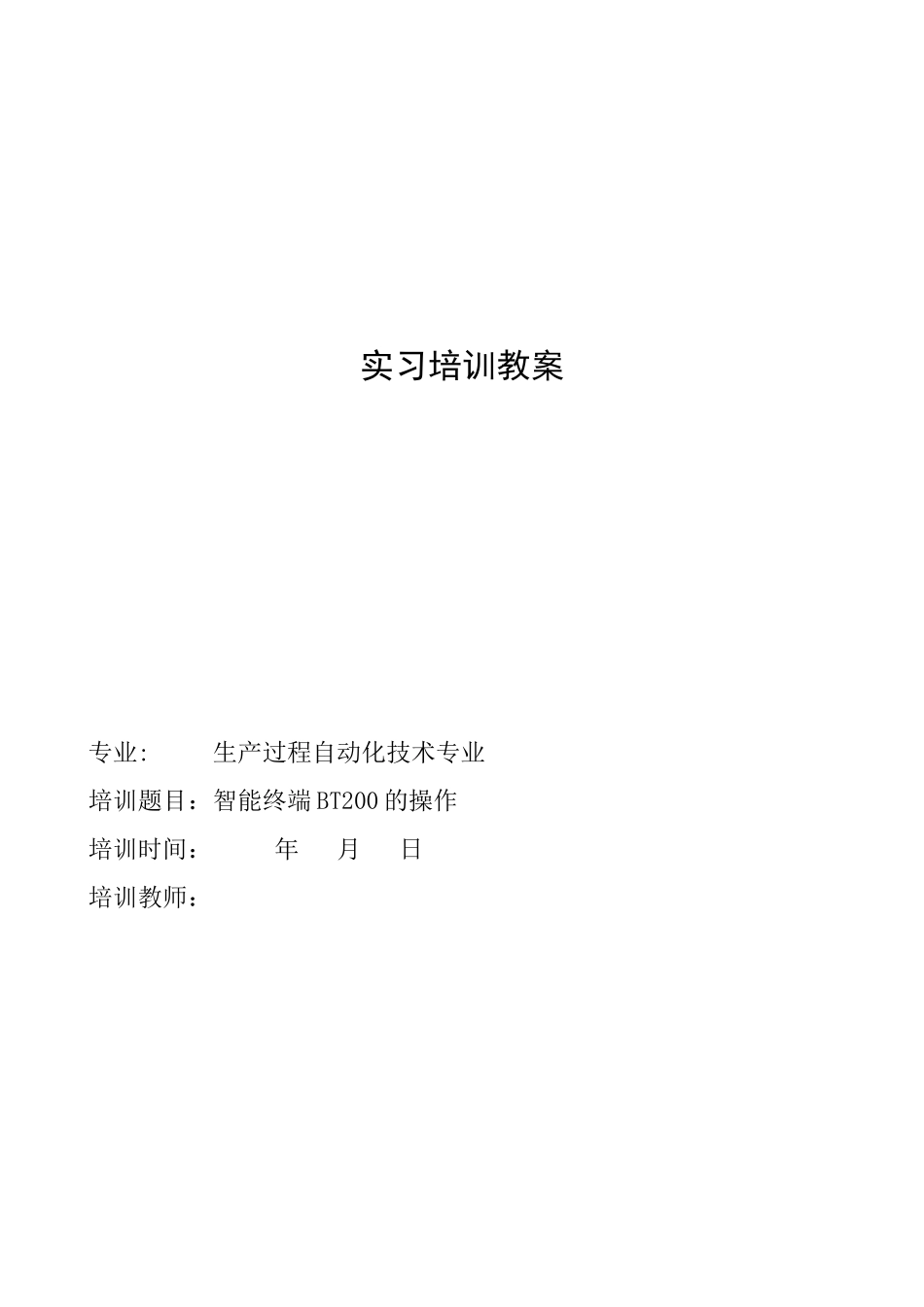

实习培训教案专业:生产过程自动化技术专业培训题目：智能终端BT200的操作培训时间：年月日培训教师：一、培训题目：智能终端BT200的操作二、培训目的：掌握智能终端BT200使用。三、培训重点：达到熟练操作BT200，对EJA进行参数设置。四、培训难点：EJA变送器C项数据设置。五、培训内容：一、智能终端BT200的功能；二、智能终端BT200操作注意事项；三、智能终端BT200操作方法；四、智能终端BT200的参数设置；五、智能终端BT200数据显示六、智能终端BT200自诊断七、例题与习题。1、智能终端BT200适用的仪表2、如何用BT200将仪表的量程由0—10kPa改为-5—25kPa。3、如何将仪表设置为自动调零。4、如何将内藏指示计为工程单位与百分数交替显示。5、自检中出现Er.07为什么错误。智能终端BT200的操作一、功能：测量范围、位号的设置，自诊监控和零点调整等。二、BT200操作注意事项1、连接：变送器与BT200的连接，既可在变送器接线盒里用BT200挂钩连接，也可通过中断端子板传输线连接。2、在线通讯条件：回路电阻=R+2RC=250~600Ω回路电容=0.22μF（最大值）三、BT200的操作方法1、键面排列：功能键*用于解释命令*显示于屏幕底部移位键*条目选择*移动光标回车键*输入选择条目*给连接好的仪表输入数据电源开/关键字母数字键*输入数字*与换档键（shift）结合使用输入字母换档键菜单页电源信息页主题菜单选项YOKOGAWA◆F1F2F4F3∧∨＜＞ON/OFFENTERA7BC8DE9FG4HI5JK6LM1NO2PQ3RYSPACEZ■SHIFTSHIFT■■W-XU·VS0TMENUBATTERYA：DISPLAYB：SENSORTYPEHOMESETADJESCBT200BRAINTERMINAL（共6种显示）参量页参量功能命令BT200键面图2、操作键的功能⑴数字/字母键和SHIFT键利用数字/字母键直接输入数字，结合SHIFT键可以输入字母a：输入数字、符号和空格（0—9…）直接按数字/字母键输入按键操作-4W-XG4H0.3S0TU·VQ3R1└┘-9M1NYSPACEZW-XE9Fb：输入字母（A—Z）选按下shift键,再同时按数字/字母键,则输入数字/字母键上与shift键边侧位置相对应的字母.注意在按数字/字母键前必须先按下shift键。A7BPLRAMA10：OUTPUT100.0%A11：ENGROUTPUT1000mmH2OA20：AMPTEMP23degcDATADIAGPRNTESC■SHIFTSHIFT■数字/字母键数字/字母键上的左侧字母上右侧字母输入按键操作W■SHIFTW-XIC■SHIFTI5J■SHIFTC8DJ.BSHIFT■I5JU.VA7B*用功能键[F2]CAPS选择字母大小定。每按一次F2键，大小写字形作一次更换并锁定。输入大写输入小写CODECAPSCLRESCCODECAPSCLRESC输入按键操作BoySHIFT■A7BF2■SHIFTO2P■SHIFTYDPSCEZ（B）（Lowercase）（0）（y）*使用功能键[F1]输入符号。每按一下[F1]CODE键，以下符号将逐个有光标位置顺次出现：1。-、+*）（’＆%＄#”！这些符号后面输入字母，要选按[＞]移动光标。输入按键操作I/mF2SHIFT■K6LF1＞■SHIFTM1N（Lowercase）（1）（/）（m）*使用功能键[F1]输⑵功能键功能命令F1F2F3F4功能键功能命令表命令功能ADJ显示ADJ（调整）菜单CAPS/caps大小写选择CODE选择符号CLR清除输入数据或删除所有数据DATA修改参数DEL删除一个字符DIAG调用自检页ESC返回上一页HOME显示菜单页NO放弃设置，光标回到前面作标OK继续显示下一页PARM键入参数设置模式SET显示SET（设置）菜单SLOT返回监视页UTIL调用公共页COPY屏幕打印ON/OFF3、用操作键调示菜单MENUA：DISPLAYB：SENSORTYPEHOMESETADJESC公共页由如下条目组成1、BT200证件设置2、加密代码设置3、信息语言转换（日语或英语）4、LCD对比度调节ENTERF1（UTIL）5、设置打印温度（仅限BT200—P00）F4（ESC）ENTERF3（ADJ）（设置菜单页）（HOMEMENUPAMEL）F2（SET）（调整菜单页）ENTERENTERENTERENTER设置页关于参数读入与读出和打印输出参阅“BT200使用说明书”四、BT200的参数设置—WELCOME—BRAINTERMINALID：BT200checkconnoctionpushENTERkeyUTILFEEDUTILITY1.1D2.SECURITY3.LANGUAGESELECT4.LCDCONTRAST5.PRINTERADJUSTESCPARAM01：MODELEJA110-DM02：TAGNO.YOKOGAWA03：SELFCHECKGOODOKMENUA：DISPLAYB：SENSORTYPEHOMESETADJESCPARAMA60：SELFCHECKGOODHOMESETAJESPARAMA21：CAPSULEIEMP26.5degCHOMESETAJESPARAMA10：OUTPUT（%）50.0%A...
