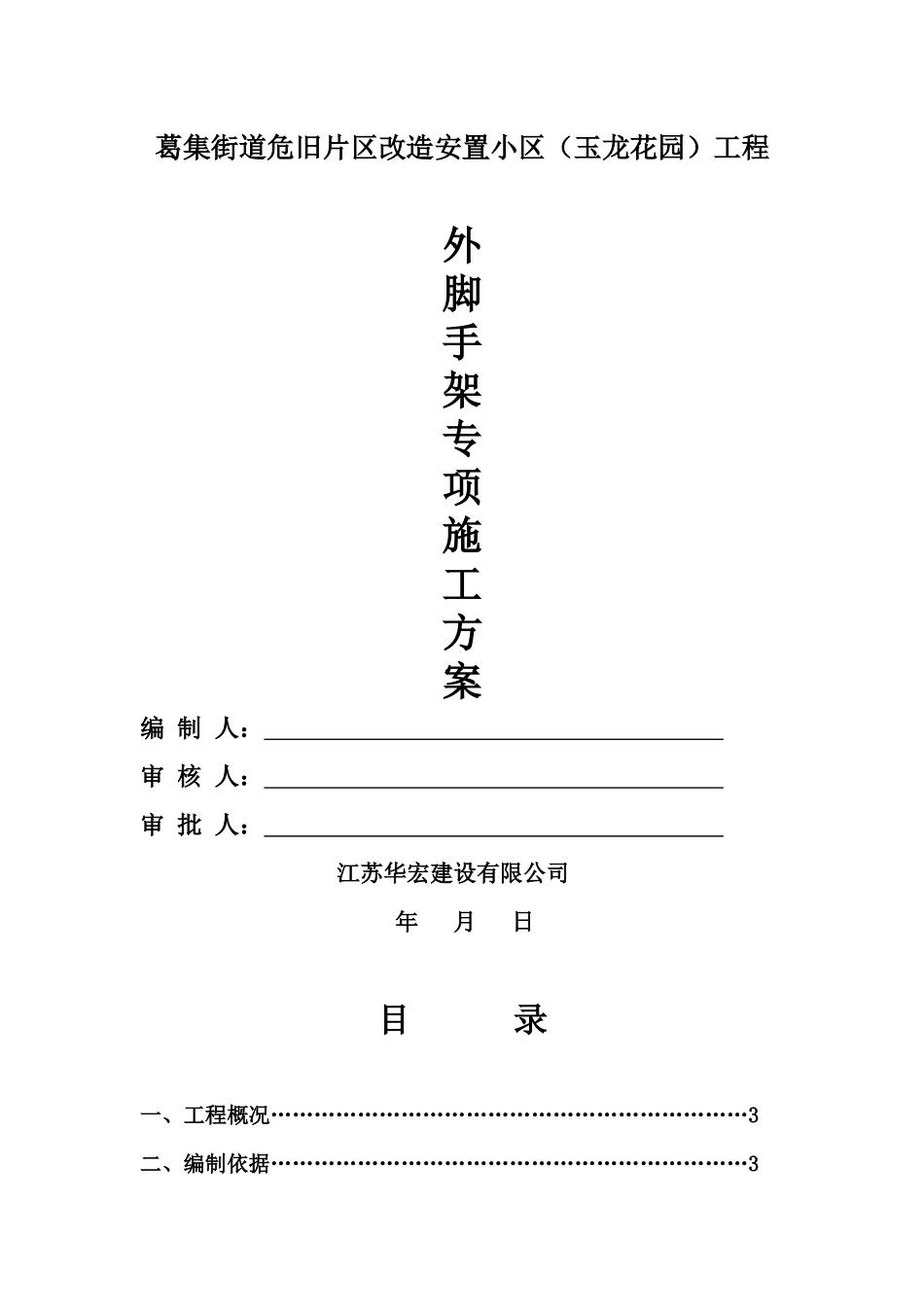

葛集街道危旧片区改造安置小区（玉龙花园）工程外脚手架专项施工方案编制人：审核人：审批人：江苏华宏建设有限公司年月日目录一、工程概况…………………………………………………………3二、编制依据…………………………………………………………3三、外脚手架类型及计算书…………………………………………3四、纵向水平杆验算…………………………………………………7五、扣件抗滑承载力验算……………………………………………10六、荷载计算-------------------------------------------11七、立杆稳定性验算--------------------------------------13八、连墙杆承载力验算------------------------------------15九、立杆地基承载力验算----------------------------------16十、搭设的方法和工艺------------------------------------16十一、脚手架的构造设置………………………………………………18十二、施工组织及进度计划……………………………………………25十三、质量、安全及文明施工措施……………………………………26十四、安全事故应急救援措施…………………………………………27外脚手架专项施工方案一、工程概况：本工程位于宿迁市泗阳县来安乡南临S325泗水大道东临健康路。。工程总建筑面积约59518.55M2，地上5+1层框架结构的住宅楼建设单位：江苏舜塬房地产开发有限公司设计单位：苏州立诚建设设计院有限公司监理单位：江苏鸿成工程造价咨询有限公司总承包施工单位：江苏华宏建设有限公司二、编制依据：1、本工程施工图纸、会审纪要2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20014、《建筑施工高处作业安全技术规范》JGJ80-915、《建筑施工安全检查标准》JGJ59-996、《建筑结构荷载规范》GB50009-20017、《钢结构设计规范》GB50017-20038、《建筑施工脚手架实用手册（含垂直运输设施）》9、本工程总体施工组织设计三、外脚手架类型及计算书：本工程根据各栋建筑物特点，采用落地式双排脚手架1、钢管落地双排脚手架工程1~6层采用钢管落地双排脚手架，搭设高度为在18米采用双立杆。其他根据现场设计图纸和安全规范而定立杆步距1.8M，横距0.8M，跨距1.5M，连墙件采用预埋短钢管刚性拉结，双扣件一步两跨设置，横向斜撑5跨1设，设置全封闭密目安全网。在搭设外脚手架之前做好肥槽回填分层夯实达到室外标高,做好脚手架底下硬化地面C15混凝土厚度10㎝,做好20㎝×20㎝排水沟后方能搭设外脚手架。钢管落地脚手架计算书一、脚手架参数脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3脚手架搭设高度H(m)21米脚手架沿纵向搭设长度130L(m)立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.8内立杆离建筑物距离a(m)0.3双立杆计算方法按双立杆受力设计双立杆计算高度H1(m)18.9双立杆受力不均匀系数KS0.6二、荷载设计脚手板类型竹串片脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式1步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.14挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.1248横向斜撑布置方式5跨1设结构脚手架作业层数njj2结构脚手架荷载标准值Gkjj(kN/m2)3地区广东广州市安全网设置全封闭基本风压ω0(kN/m2)0.44风荷载体型系数μs1.25风压高度变化系数μz(连墙件、单立杆、双立杆稳定性)1.2，0.9，0.74风荷载标准值ωk(kN/m2)(连墙件、单立杆、双立杆稳定性)0.46，0.35，0.29计算简图：立面图侧面图四、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩I(mm4)107800横杆弹性模量E(N/mm2)206000横杆截面抵抗矩W(mm3)4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.033+0.35×0.8/(2+1))+1.4×3×0.8/(2+1)=1.27kN/m正常使用极限状态q'=(0.033+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.033+0.35×0.8/(2+1))+3×0.8/(2+1)=0.93kN/m计算简图如下：1、抗弯验算Mmax=0.1qla2=0.1×1.27×1.52=0.29kN·mσ=Mmax/W=0.29×106/4490=63.74N/mm2...
