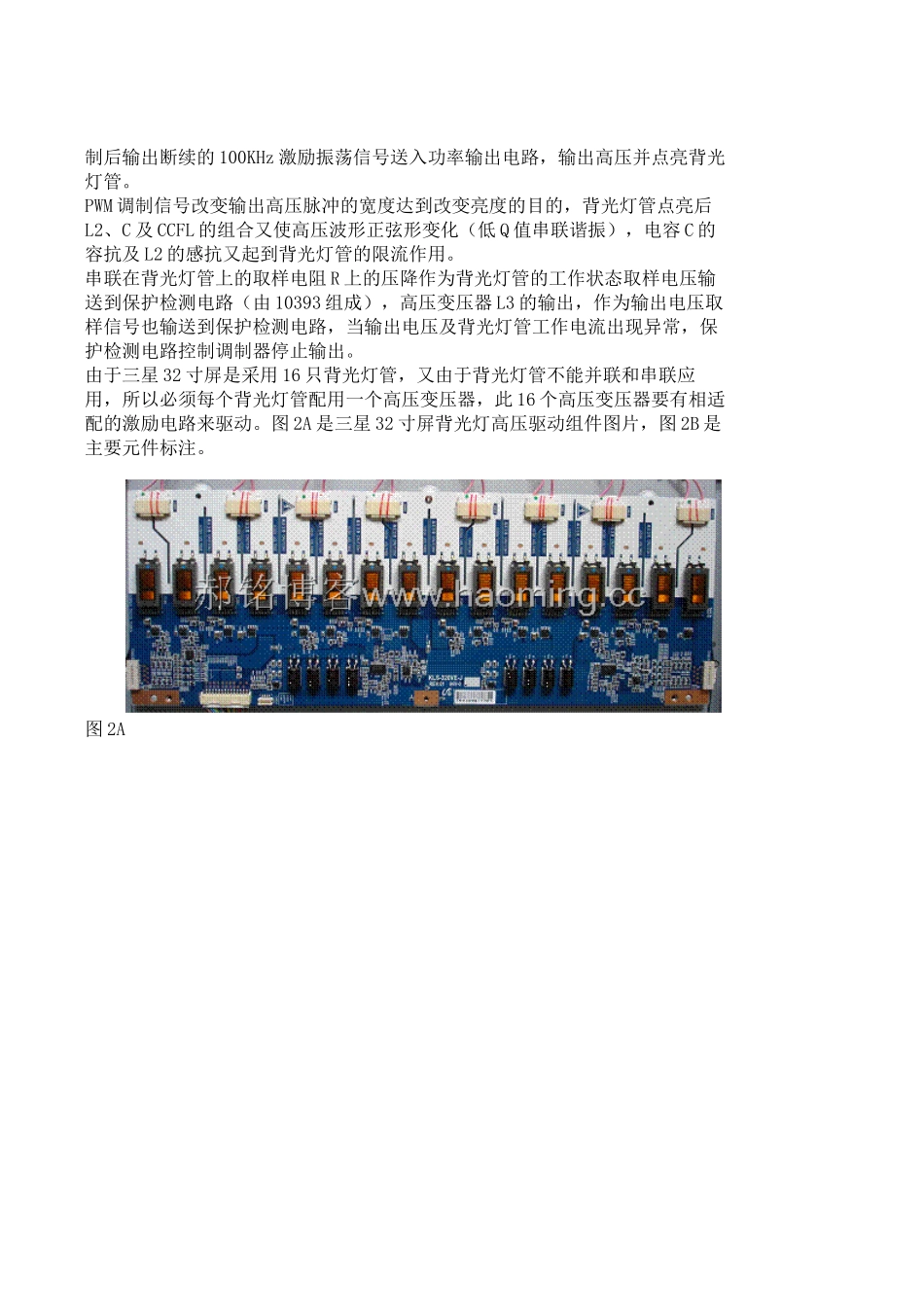

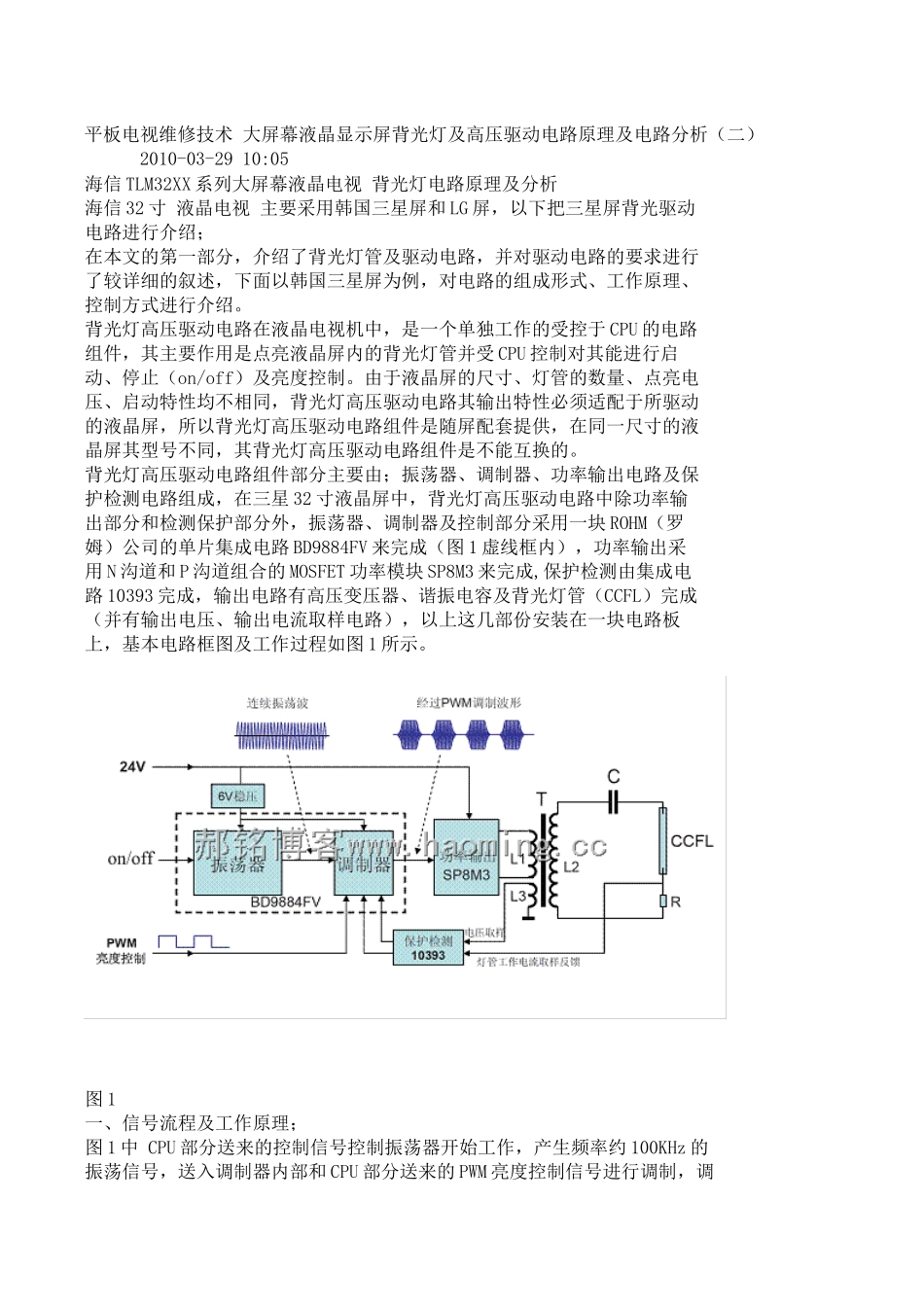

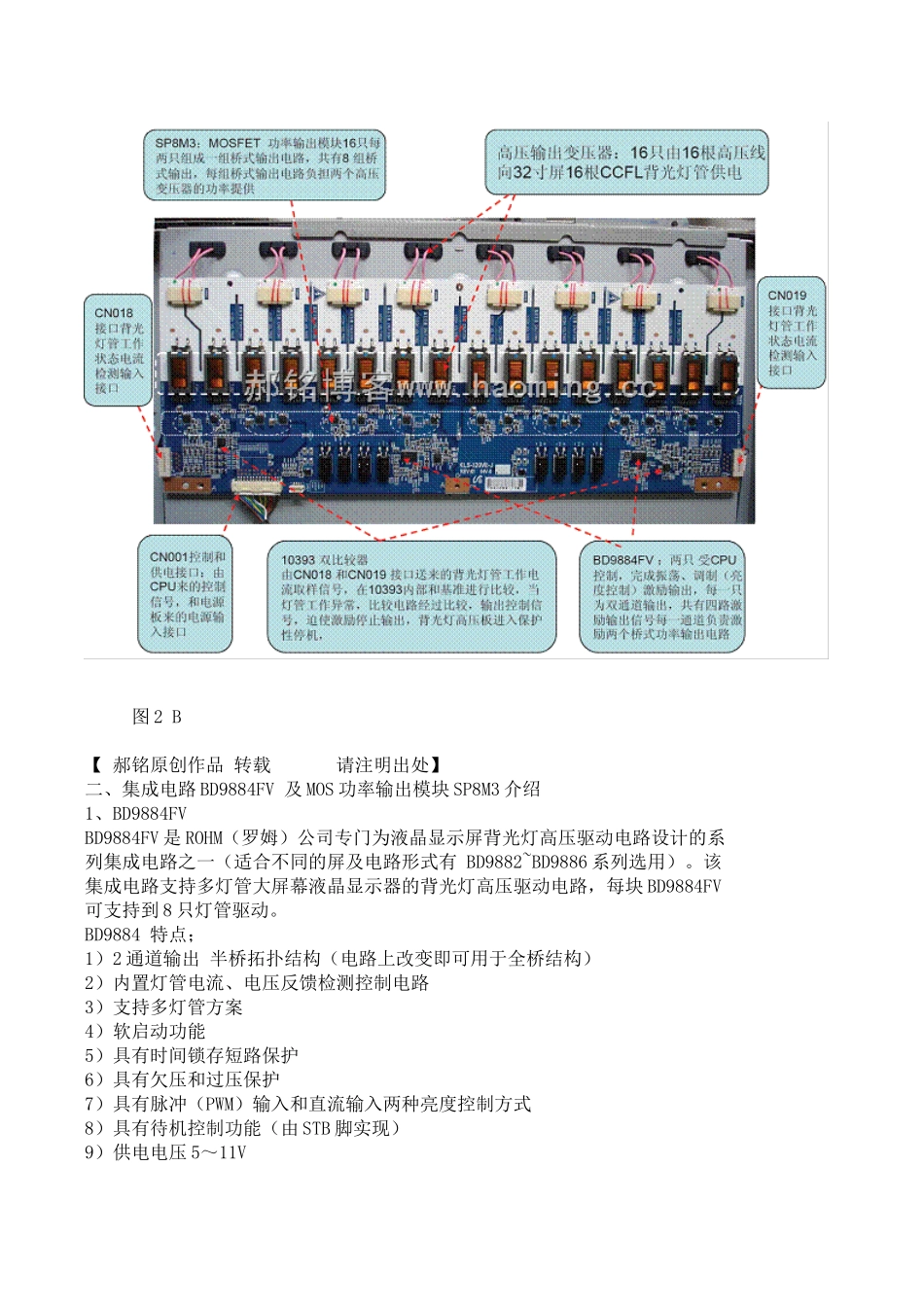

平板电视维修技术大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（二）2010-03-2910:05海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析海信32寸液晶电视主要采用韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍；在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的叙述，下面以韩国三星屏为例，对电路的组成形式、工作原理、控制方式进行介绍。背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管并受CPU控制对其能进行启动、停止（on/off）及亮度控制。由于液晶屏的尺寸、灯管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液晶屏，所以背光灯高压驱动电路组件是随屏配套提供，在同一尺寸的液晶屏其型号不同，其背光灯高压驱动电路组件是不能互换的。背光灯高压驱动电路组件部分主要由；振荡器、调制器、功率输出电路及保护检测电路组成，在三星32寸液晶屏中，背光灯高压驱动电路中除功率输出部分和检测保护部分外，振荡器、调制器及控制部分采用一块ROHM（罗姆）公司的单片集成电路BD9884FV来完成（图1虚线框内），功率输出采用N沟道和P沟道组合的MOSFET功率模块SP8M3来完成,保护检测由集成电路10393完成，输出电路有高压变压器、谐振电容及背光灯管（CCFL）完成（并有输出电压、输出电流取样电路），以上这几部份安装在一块电路板上，基本电路框图及工作过程如图1所示。图1一、信号流程及工作原理；图1中CPU部分送来的控制信号控制振荡器开始工作，产生频率约100KHz的振荡信号，送入调制器内部和CPU部分送来的PWM亮度控制信号进行调制，调制后输出断续的100KHz激励振荡信号送入功率输出电路，输出高压并点亮背光灯管。PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后L2、C及CCFL的组合又使高压波形正弦形变化（低Q值串联谐振），电容C的容抗及L2的感抗又起到背光灯管的限流作用。串联在背光灯管上的取样电阻R上的压降作为背光灯管的工作状态取样电压输送到保护检测电路（由10393组成），高压变压器L3的输出，作为输出电压取样信号也输送到保护检测电路，当输出电压及背光灯管工作电流出现异常，保护检测电路控制调制器停止输出。由于三星32寸屏是采用16只背光灯管，又由于背光灯管不能并联和串联应用，所以必须每个背光灯管配用一个高压变压器，此16个高压变压器要有相适配的激励电路来驱动。图2A是三星32寸屏背光灯高压驱动组件图片，图2B是主要元件标注。图2A图2B【郝铭原创作品转载请注明出处】二、集成电路BD9884FV及MOS功率输出模块SP8M3介绍1、BD9884FVBD9884FV是ROHM（罗姆）公司专门为液晶显示屏背光灯高压驱动电路设计的系列集成电路之一（适合不同的屏及电路形式有BD9882~BD9886系列选用）。该集成电路支持多灯管大屏幕液晶显示器的背光灯高压驱动电路，每块BD9884FV可支持到8只灯管驱动。BD9884特点；1）2通道输出半桥拓扑结构（电路上改变即可用于全桥结构）2）内置灯管电流、电压反馈检测控制电路3）支持多灯管方案4）软启动功能5）具有时间锁存短路保护6）具有欠压和过压保护7）具有脉冲（PWM）输入和直流输入两种亮度控制方式8）具有待机控制功能（由STB脚实现）9）供电电压5～11V10）具有内置同步移相通讯接口，支持多IC并联使用，实现大屏幕多灯管驱动（16根灯管）11）SS0P-B28封装（表面贴片）BD9884FV外形如图3所示内部框图如图4所示各引脚的功能及实测电压值见表1（用数字表测）图3图4表12、SP8M3SP8M3是N沟道+P沟道组合功率放大MOSFET模块具有体积小、功率大、导通电阻小、对称性好、无需散热器的贴片元件，Vds为30VID最大达到7A，内部电路及外形图5所示。图5SP8M3内部电路及外形图6SP8M3内部N沟道及P沟道参数三、BD9884FV基本电路介绍三星32寸液晶屏采用了两块BD9884FV完成对16灯管背光灯的激励驱动，电路比较复杂，为了便于对三星32寸液晶屏16灯管背光灯高压驱动电路的理解，先介绍图7所示的采用一块BD9884FV构成的两灯管驱动电路的基本方案。图7BD9884FV是具有两通道输出的驱动集成...
