群塔施工方案VIP免费

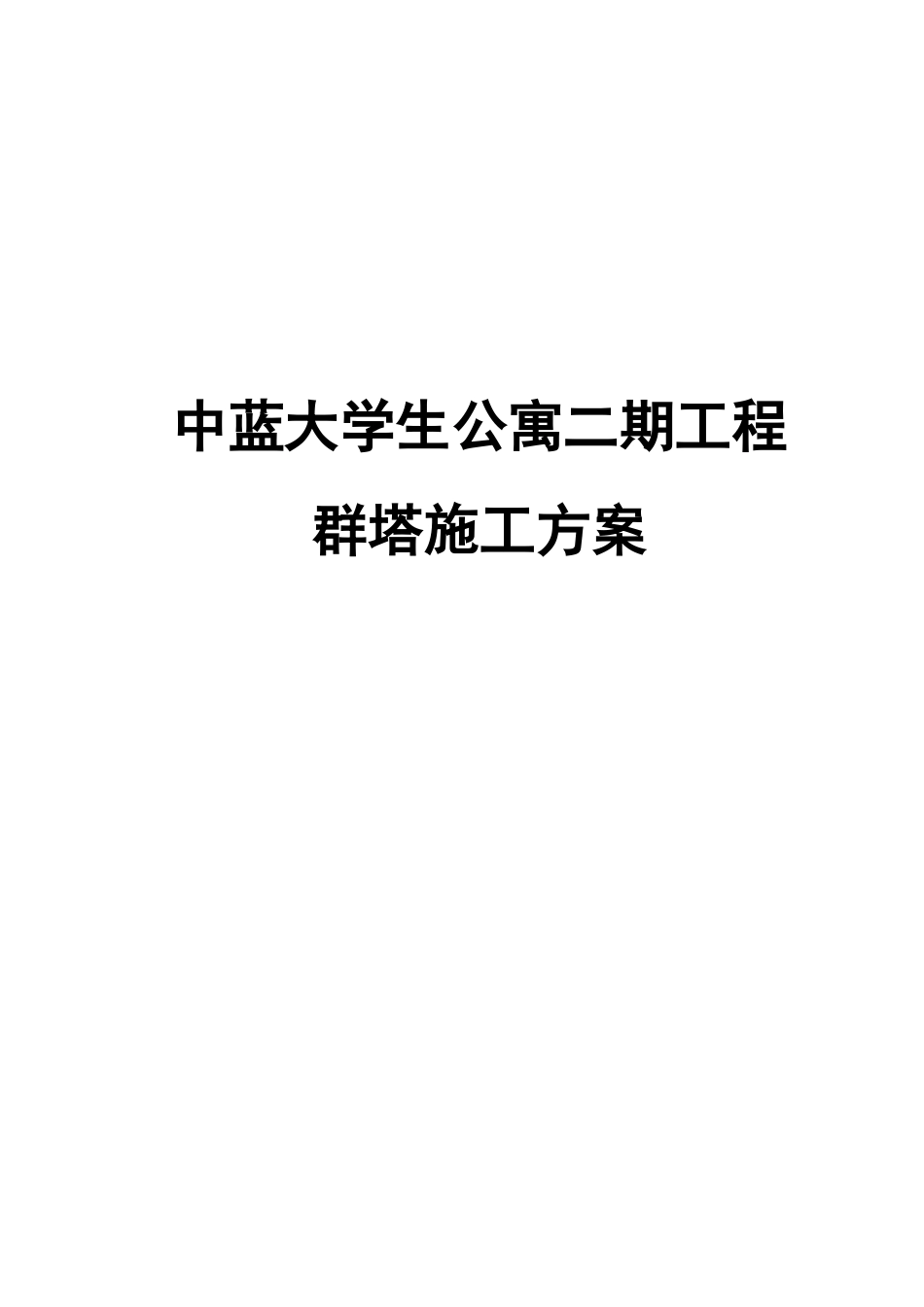

群塔施工方案_第1页
1/21

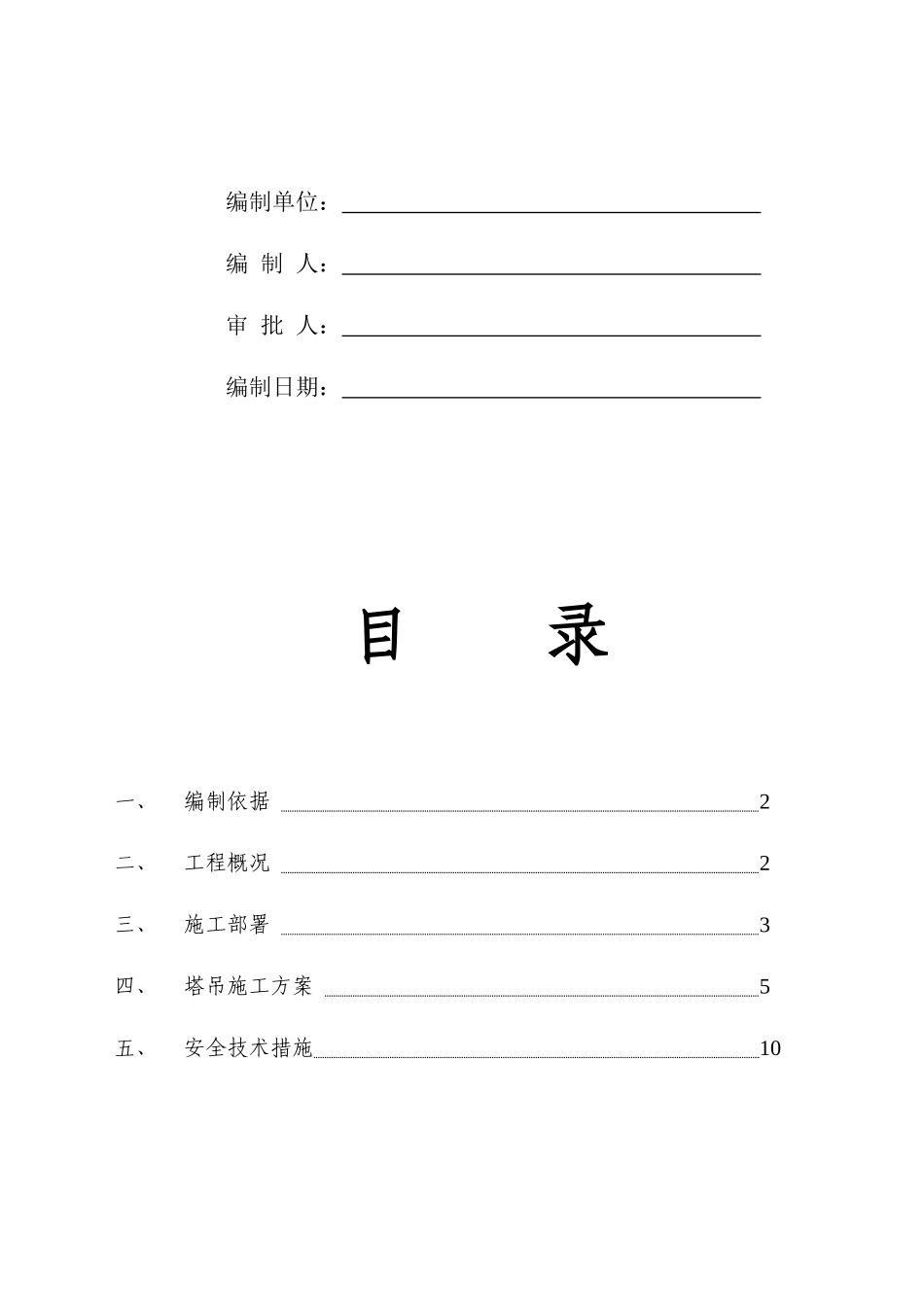

群塔施工方案_第2页
2/21

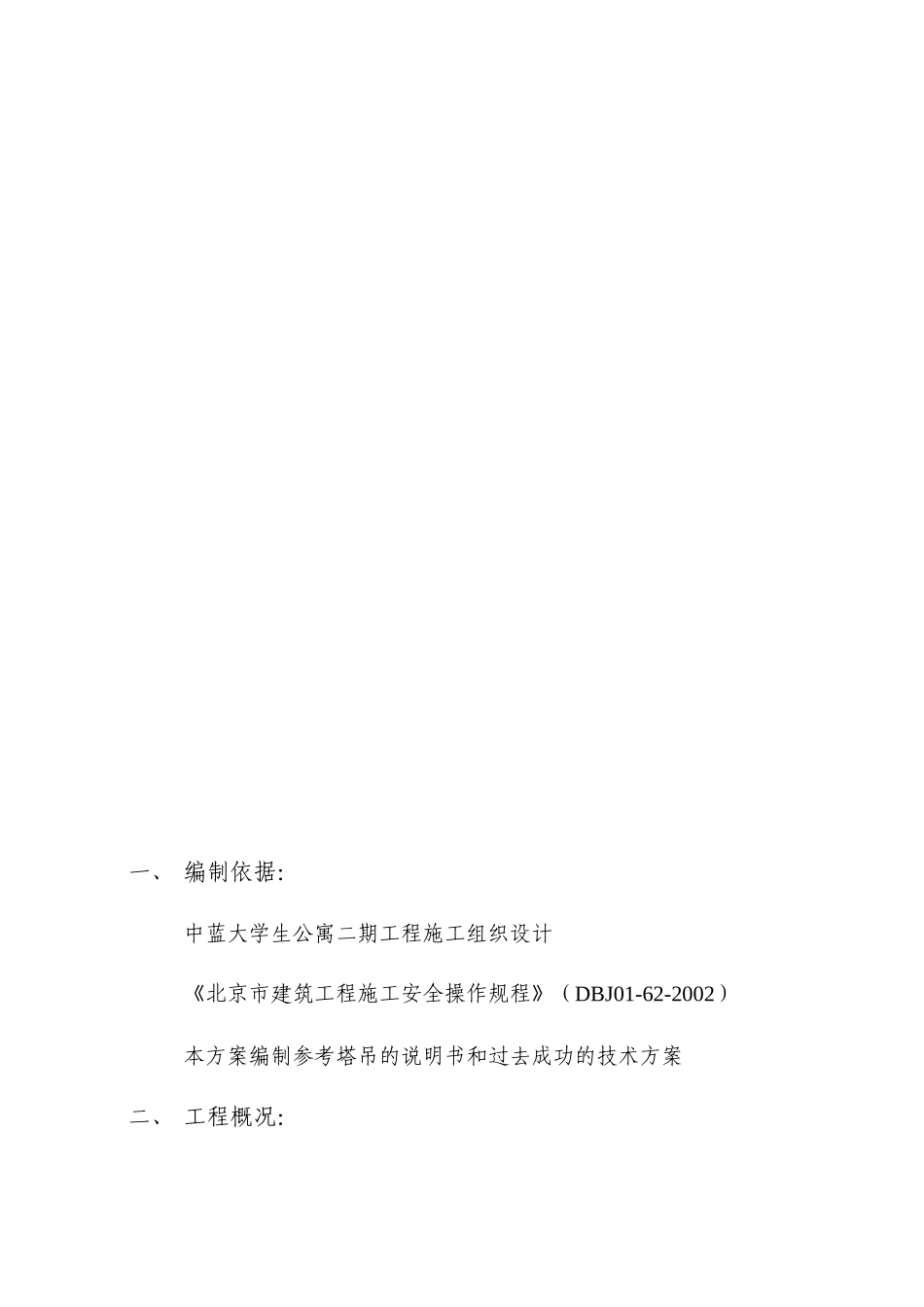

群塔施工方案_第3页
3/21
中蓝大学生公寓二期工程群塔施工方案编制单位:编制人:审批人:编制日期:目录一、编制依据2二、工程概况2三、施工部署3四、塔吊施工方案5五、安全技术措施10一、编制依据:中蓝大学生公寓二期工程施工组织设计《北京市建筑工程施工安全操作规程》(DBJ01-62-2002)本方案编制参考塔吊的说明书和过去成功的技术方案二、工程概况:中蓝大学生公寓二期工程位于北京市朝阳区定福庄东街4号中国传媒大学西院内,地处五环路以外,东侧为定福庄东街,南侧为中国传媒大学学生公寓,北侧为北京管乐器材厂,西侧为水电二公司宿舍。本工程建筑物东侧最窄处距离建筑红线7.5m,北侧距离建筑红线22m,西侧距离建筑红线27.8m,南侧距离围墙7m,施工现场狭小。本工程地下两层,地上十七层,总建筑面积47020m2。建筑长度东西方向86.2m,南北方向长65.7m。建筑布局为主体加裙房,框架-剪力墙结构,主体呈“L”形内走道布局方式,建筑物高度为女儿墙距地高度为62.2m。单层建筑面积大,剪力墙少,框架梁跨度为6m、8.2m、10.2m和9m四种,地上框架柱采用定型柱模,剪力墙采用拼装式大模板施工,电梯井筒采用定型筒模施工。根据中国传媒大学中蓝学生公寓二期工程施工图的轴线尺寸及高度,决定在拟建建筑物南侧选用一台QTZ5515A型塔吊,塔吊臂长55m;北侧选用一台QTZ5513型塔吊,北侧塔吊臂长50m。北侧塔吊附着一次,南侧塔吊附着两次。塔吊基础距离楼基础外缘0.8m,塔吊基础顶标高为-2.0m。第一次立设高度北侧为45m左右,南侧为30m左右,均高出塔吊大臂回转半径范围内的建筑物高度(水塔高度26m,南侧学生公寓18.6m)。三、施工部署:1.塔吊布署:根据本工程结构特点及建筑长度,南侧塔吊选用QTZ5515A,臂长55m,北侧塔吊选用QTZ5513,臂长45m。序号位置塔吊型号工作半径(m)使用日期1南侧QTZ5515552006.8.152北侧QTZ5513452006.8.152.因本工程施工场地狭小,塔吊采用桩基础施工,需在土方开挖前进行桩基础及连梁施工。土方开挖后现场吊车无法通行,在土方开挖至-4m时,利用东侧基槽坡道和基槽放置塔吊零件,安装塔吊。3.组织机构:项目经理殷明良使用单位技术负责人:史金兴安全负责人:霍彬租赁单位技术负责人:何靖宇安全负责人:徐勇四、塔吊施工方案:1.塔吊选型、定位:因拟建建筑物北侧4-11轴线长度59.4m,南侧1-10轴线76m,南北方向A-K长度为65.7m,且在E轴和G轴处东西方向有伸缩,为保证在塔吊回转半径范围内建筑物无南塔机长:田小勇司机:杨红艳司机:孙高亮信号工:朱洪涛2#塔机长:王保证司机:张伟司机:信号工:龚荣死角,在北侧7-8轴间中间立型号为QTZ5513型塔吊,塔吊臂长45m,塔吊中心距离K轴5400mm,距离7轴4100mm。在南侧5-6轴间选用QTZ5515A型塔吊,塔吊臂长55m,塔吊中心距离A轴5100mm,距离5轴4100mm。考虑本工程为框架-剪力墙结构,框架柱采用定型柱模施工,钢质柱模较重,故选用大臂端部吊重1.3t以上的塔吊。塔吊具体位置见附图:2.南侧塔吊基础:因南侧建筑物距离围墙较近,塔吊支设处无足够空间保证土方开挖坡度,采用10根护坡桩支护,桩径600mm。塔吊基础混凝土灌注桩顶标高-4.00m,灌注桩在土方开挖前,与护坡桩同时施工。灌注桩上侧甩出的钢筋与塔吊基础钢筋相连接,以保证塔吊基础的稳定。塔吊基础为6000*6000*600mm,C40混凝土,绑扎双层双向钢筋Φ20@200。3.北侧塔吊基础:因北侧塔吊距离原有平房较近,塔吊安装时平房无法拆除,塔吊基础采用9根混凝土灌注桩支护,具体施工方法同南侧塔吊。塔吊基础6000*6000*600mm,C40混凝土,绑扎双层双向钢筋Φ20@200。4.塔吊安拆施工:①塔吊安装前检查基础是否符合要求。②安装时,先用吊车安装塔身、底梁、压重,安装顶升套架和回转塔身总成,再安装塔帽,然后安装平衡臂总成、拼装大臂,吊装时平衡臂要平稳。安装大臂前在平衡臂最外侧位置吊装一块配重,安装司机室时避免司机室与塔身相碰。③两台塔吊均在土方开挖过程中,在基坑内拼装大臂。南侧塔吊臂长为55m,北侧塔吊臂长为45m。④配装其他配重时,安装顺序为从外到内。⑤穿绕钢丝绳时,在穿绕的过程中避免钢丝绳的死弯现象。⑥根据现场情况,在不影响塔吊降低高...
