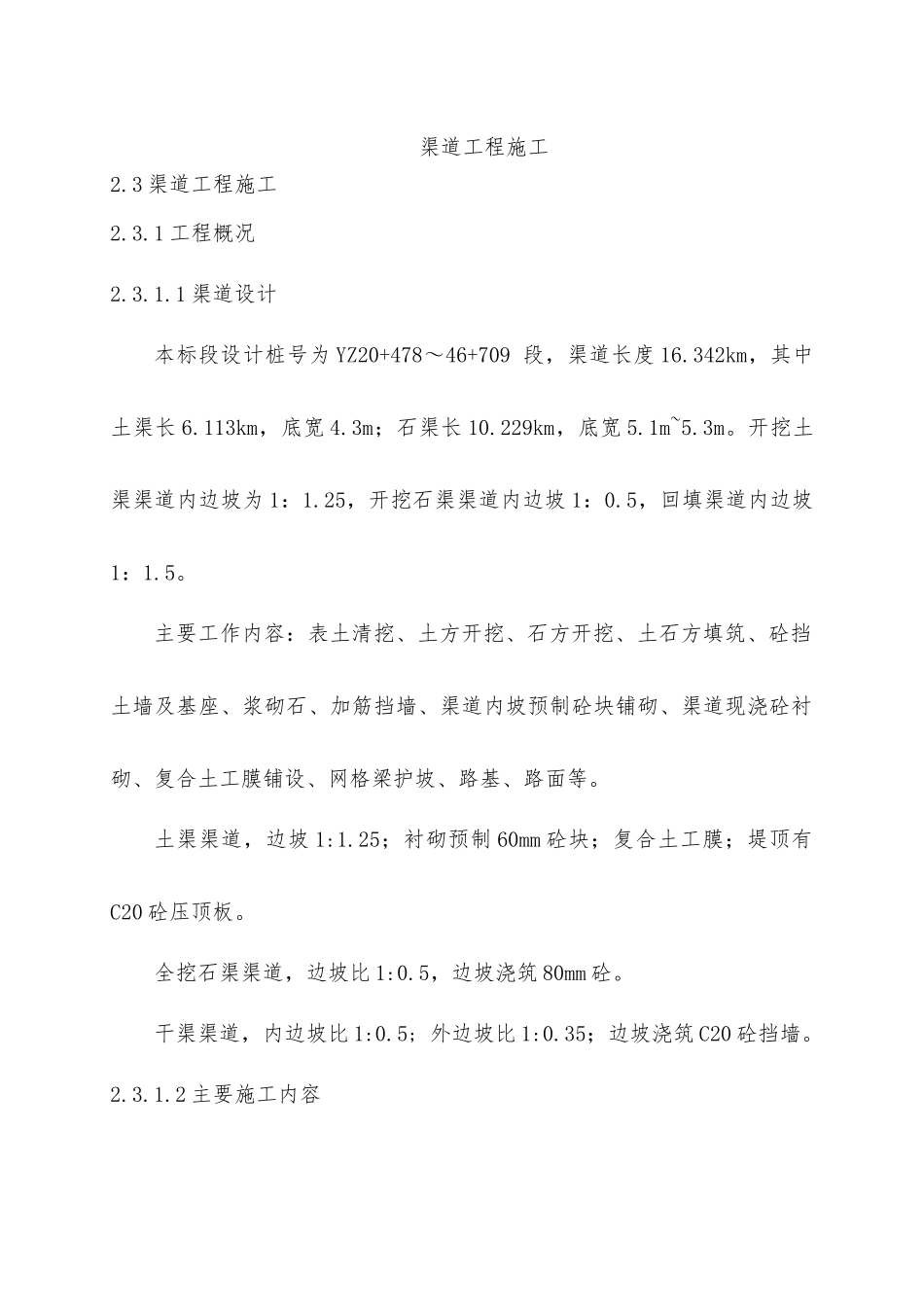

渠道工程施工2.3渠道工程施工2.3.1工程概况2.3.1.1渠道设计本标段设计桩号为YZ20+478～46+709段，渠道长度16.342km，其中土渠长6.113km，底宽4.3m；石渠长10.229km，底宽5.1m~5.3m。开挖土渠渠道内边坡为1：1.25，开挖石渠渠道内边坡1：0.5，回填渠道内边坡1：1.5。主要工作内容：表土清挖、土方开挖、石方开挖、土石方填筑、砼挡土墙及基座、浆砌石、加筋挡墙、渠道内坡预制砼块铺砌、渠道现浇砼衬砌、复合土工膜铺设、网格梁护坡、路基、路面等。土渠渠道，边坡1:1.25；衬砌预制60mm砼块；复合土工膜；堤顶有C20砼压顶板。全挖石渠渠道，边坡比1:0.5，边坡浇筑80mm砼。干渠渠道，内边坡比1:0.5;外边坡比1:0.35；边坡浇筑C20砼挡墙。2.3.1.2主要施工内容本标段渠道的主要施工内容包括：渠道开挖与填筑、渠道衬砌施工、渠道工程高边坡施工，总干渠渠道工程主要施工项目和工程量见下表：渠道工程主要工程量表序号建筑物清表土（m3）土方开挖（m3）石方开挖（m3）石方洞挖（m3）土石填筑（m3）浆砌石（m3）混凝土（m3）喷射砼（m3）1渠道工程8.2施工规划2.3.2.1土方挖填分区根据主要土石方挖填量、招标文件所示后期施工发包人及监理指定的渣场位置和纳土量、交通运输条件将本标段土方开挖回填进行以下总量调配。2.3.2.2施工程序安排进场后，首先对移交控制点进行复测→依据征地范围图→定出沿渠征地界线→在原始地形复测上报、审批后→再对渠道分段进行表面清理→修建施工道路→降排水→渠道开挖与填筑→排水、防渗→渠道衬砌渠坡防护工程。2.3.3渠道施工降排水2.3.3.1渠基土岩体工程地质条件渠道沿线地层岩性主要有石炭系灰岩，泥盆系灰岩、白云质灰岩夹泥灰岩、石英砂岩、粉砂岩夹砂质页岩。另外，渠线局部见有寒武系浅变质细粒石英砂岩、长石石英砂岩夹板岩及浅变质细粒石英砂岩夹板岩等。岩层倾角以15～40°为主，局部较缓5～10°，少数地区岩层较陡达80°，岩层走向大多与渠线斜交，局部为顺层边坡。渠道穿过的第四系有残坡积含碎石粘土，冲洪积粘土、含砾（碎）石粘土，全新统冲积砂砾石，局部见崩积碎石混土。2.3.3.2降排水方案由于渠道开挖范围较大、挖深大、地下水位高低分部不均、地层条件复杂，不采用有效的降水措施是无法保证渠道开挖的进行、粘土换填以及渠道混凝土的衬砌施工，因此应周密考虑确定合理的降水方案。确定降水方案应综合考虑土层的地质水文特性、周围水环境、基坑开挖需要持续的时间、设备情况以及对渠道衬砌影响等因素综合进行分析。人工降低地下水位的方法可分为重力式和强制式，重力式即采用排水沟和集水井降水，强制式即采用井点法降水。结合本工程的实际情况，借鉴我们公司在建设中其它标段类似地质条件下的渠段成功降排水施工经验，根据招标文件提供的地质资料以及渠道自身的开挖、换填以及混凝土衬砌相互间间隔时间短的要求和整个渠道的开挖、特殊土处理以及混凝土浇筑的要求，本标段渠道地下水位高于渠底板，降水确定采用深井井点降水方案，将地下水位降低至渠底高程50cm以下。2.3.4渠道降水设计及布置2.3.4.1渠道降排水布置为保证渠道内施工内容的顺利、有效、安全进行，渠道降水井的设计布置按照以下方案进行：开挖初期阶段即开挖层位于渠道地下水位高程以上，此阶段先暂不进行降水井的布置，只需排除雨水及施工弃水，明渠开挖采用分层开挖，开挖区域在水平面上保持不小于1%的坡度，并开挖临时排水沟槽；然后在最低处挖积水坑，以保证雨水和施工弃水能够向低处汇集，然后架设潜水泵集中排出施工作业区范围。内配置潜水泵一台。支排水管为φ75mm的塑料管，与渠外所设汇集管（φ300mm的钢管）相互连通，排向河道内。2.3.5渠道开挖与填筑2.3.5.1土方开挖施工2.3.5.1.1施工程序渠道主体开挖主要为土方开挖，主要指粘土、壤土（包括砂壤土、壤土夹姜等）、淤泥。土方开挖遵循自上而下的原则，分层进行施工，土方明挖施工程序如下：施工准备→测量放线→表层腐植土清理→降排水→土方开挖运输→边坡开挖→边坡整修→下一循环。挖填结合渠段先开挖基槽，并预留足够厚的土层，再将渠道两岸填方部分填筑至设计高程，压实渠底、填方渠坡，最后整修渠槽。本...
