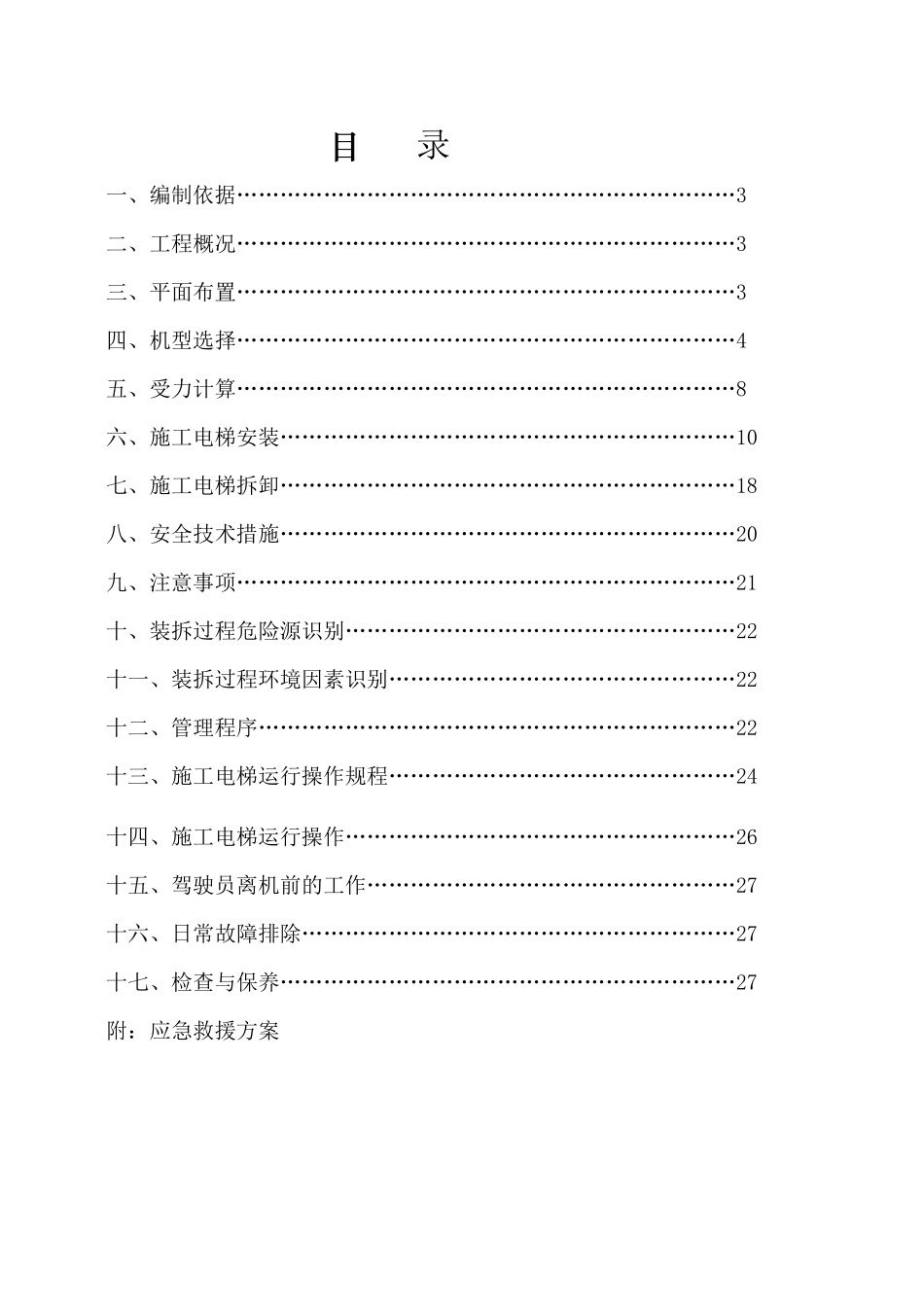

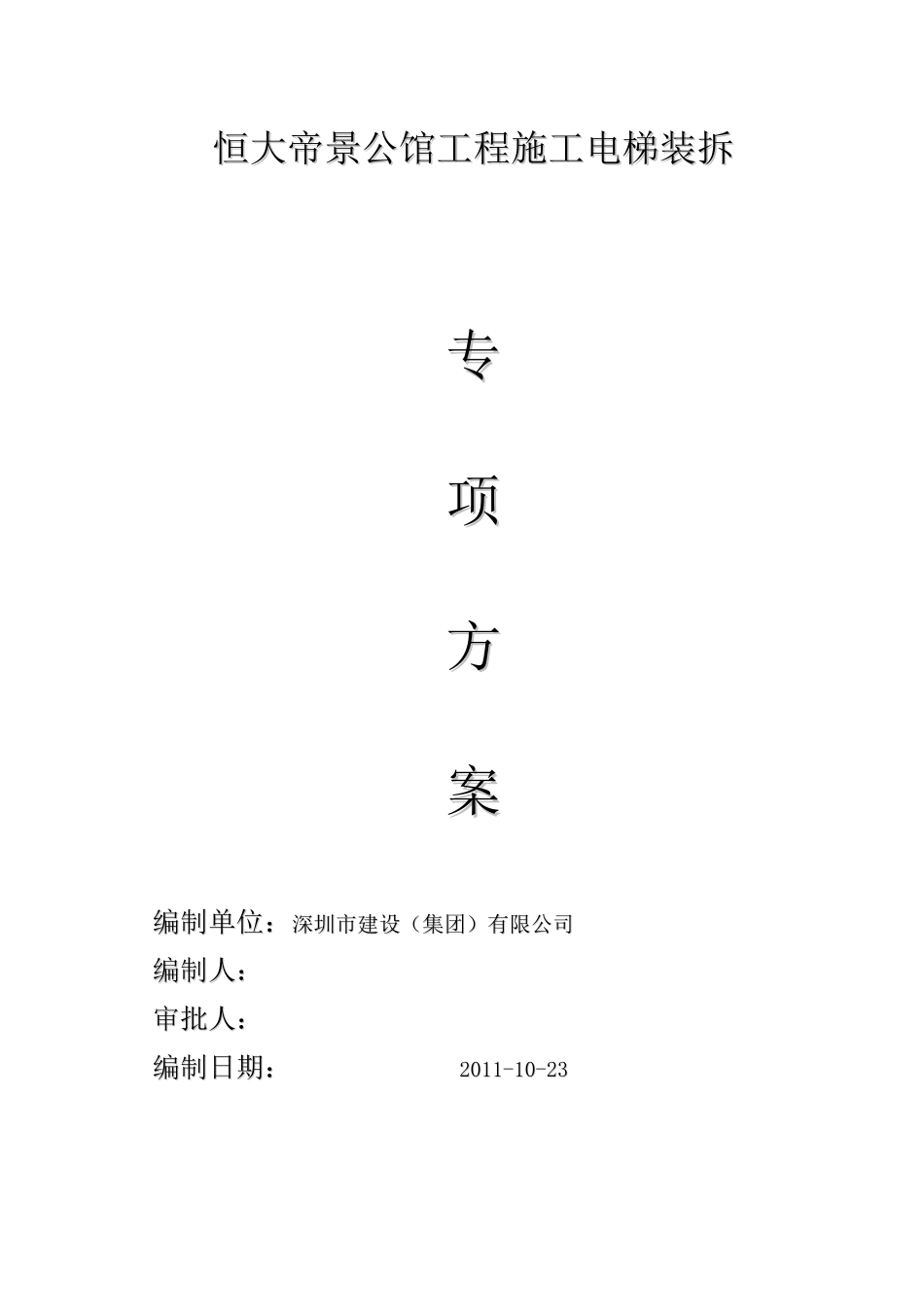

恒大帝景公馆工程施工电梯装拆恒大帝景公馆工程施工电梯装拆专专项项方方案案编制单位：编制单位：深圳市建设（集团）有限公司深圳市建设（集团）有限公司编制人：编制人：审批人：审批人：编制日期：编制日期：2011-10-232011-10-23目录一、编制依据……………………………………………………………3二、工程概况……………………………………………………………3三、平面布置……………………………………………………………3四、机型选择……………………………………………………………4五、受力计算……………………………………………………………8六、施工电梯安装………………………………………………………10七、施工电梯拆卸………………………………………………………18八、安全技术措施………………………………………………………20九、注意事项……………………………………………………………21十、装拆过程危险源识别………………………………………………22十一、装拆过程环境因素识别…………………………………………22十二、管理程序…………………………………………………………22十三、施工电梯运行操作规程…………………………………………24十四、施工电梯运行操作………………………………………………26十五、驾驶员离机前的工作……………………………………………27十六、日常故障排除……………………………………………………27十七、检查与保养………………………………………………………27附：应急救援方案施工电梯安拆方案一、编制依据：1、施工图纸；2、施工组织设计3、建筑安装工程安全技术规程4、建筑施工高处作业安全技术规范5、施工升降机安全规则6、GB5114-85施工升降机安全规程7、GB5972-86起重机械用钢丝绳检查和报废实用规程8、ZBJ80012-89施工升降机使用安全技术规程9、JGJ33-86建筑机械使用安全技术规程10、JGJ59-99建筑工程安全检查标准11、JGJ34-86建筑机械技术试验规程12、GB5082-85起重机械吊运指挥信号二、工程概况：恒大帝景公馆位于东莞市万江区拔跤窝社区莞穗大道南侧。本工程为地上17、18、22层、地下1层的钢筋混凝土框架箭力墙结构建筑，其主要使用功能：地下室平时作为停车场，战时为人防工程。地上一、二层为商场，三层以上为住宅。本工程总建筑面积132640m2,建筑总高度66.9m。为确保本工程能保质、保量、按时完成任务，根据本工程施工需要拟安装施工升降机9台。三、平面布置：为了更加充分利用施工升降机的使用效率，根据现场工作面，详见施工现场平面总布置图。四、机型选择：在对工程现场等因素进行考察，依据各种型号施工电梯的使用和安装拆除说明书的要求，经技术人员研究讨论，在保证能安全拆卸等条件下，选择了9台施工升降机，主要特点如下：1、安装较安全、方便。2、驱动装置置于笼外，使吊笼更加宽敞、平稳且噪音小。根据工程特点及现场的需要，选用SC200/200型双笼施工升降机（施工电梯），其技术参数见下表：序号项目单位参数备注1额定载重量Kg2000/20002额定提升速度m/min34减速器速比163最大提升高度m3004吊笼尺寸(长*度)m×m3.2×1.55吊笼内部高度m2.66启动电流A2707工作电流A708电能耗量KVA13×39电机功率KW11×3JC=100%JC=25%10标准节质量kg18511整机重量t20H=150m12安全器型号SAJ4.0-1.2①、设备慨述：1、导轨架：导轨架是升降机的运行轨道，由长度为1508mm的标准节通过高强度螺栓M24×230连接组成，螺栓预紧力不小于30kg.m。标准节由无缝钢管、角钢、钢管等焊接而成，其上装有齿条，通过三个由六角螺栓紧固，齿条可拆换。标准节四根主弦干下端焊有止口，齿条下端设有弹簧柱销，以便标准节安装时准备定位。标准节截面尺寸为□800×800㎜的正方形截面。导轨架通过附着架与建筑物联接。2、驱动体：驱动体是将驱动单元之间及驱动单元与整体结构之间连接起来的部件，它将驱动单元产生的驱动力传递给吊笼，使之能够上下运行。3、驱动单元：驱动单元是升降机运行的动力部分，该机有三组驱动单元同时工作，共同作用，带动升降机自重部分及吊笼内荷载（或施工人员）上下运行。驱动单元由驱动齿轮、减速器、...
