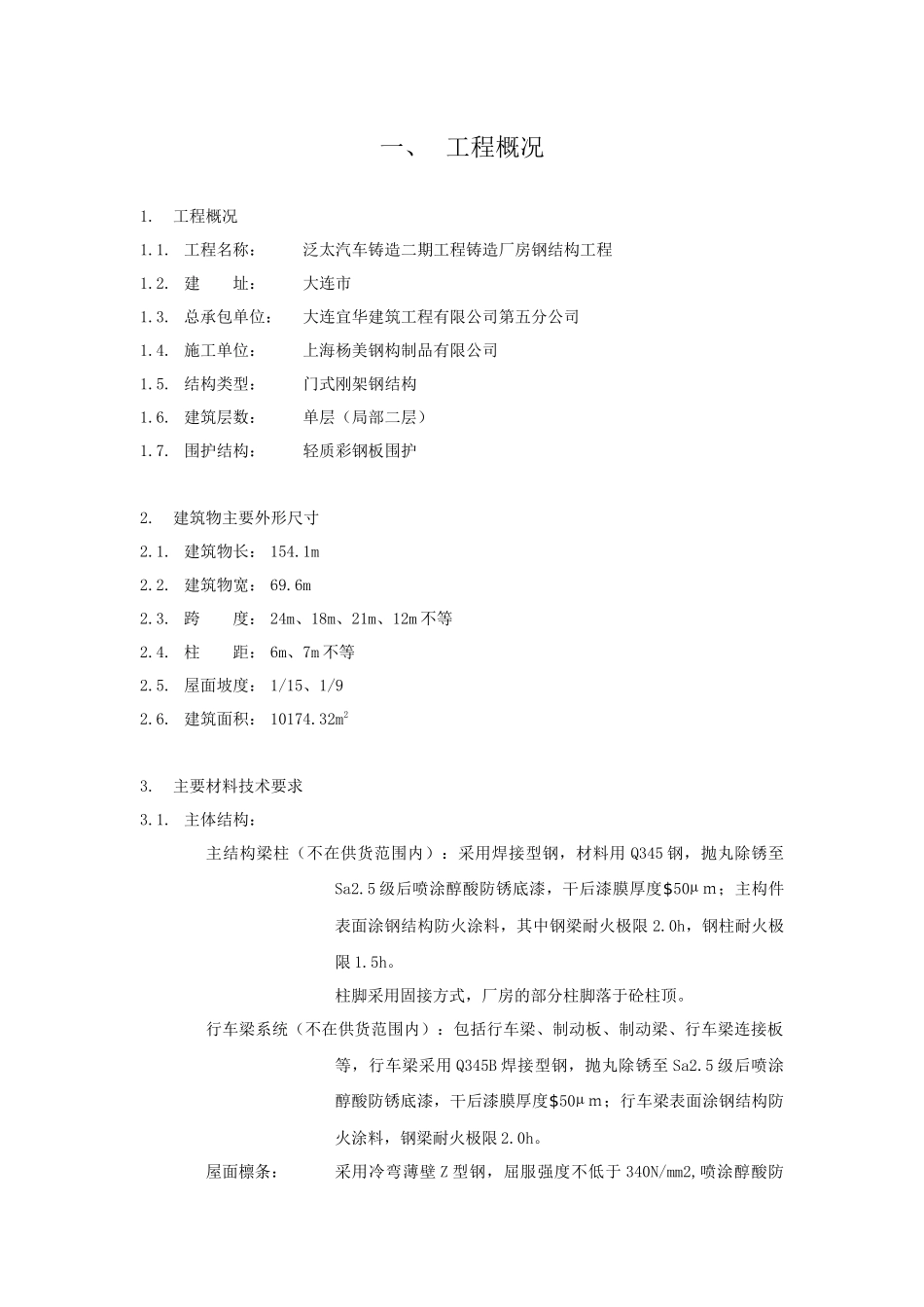

钢结构施工方案2061577774_第1页
1/27

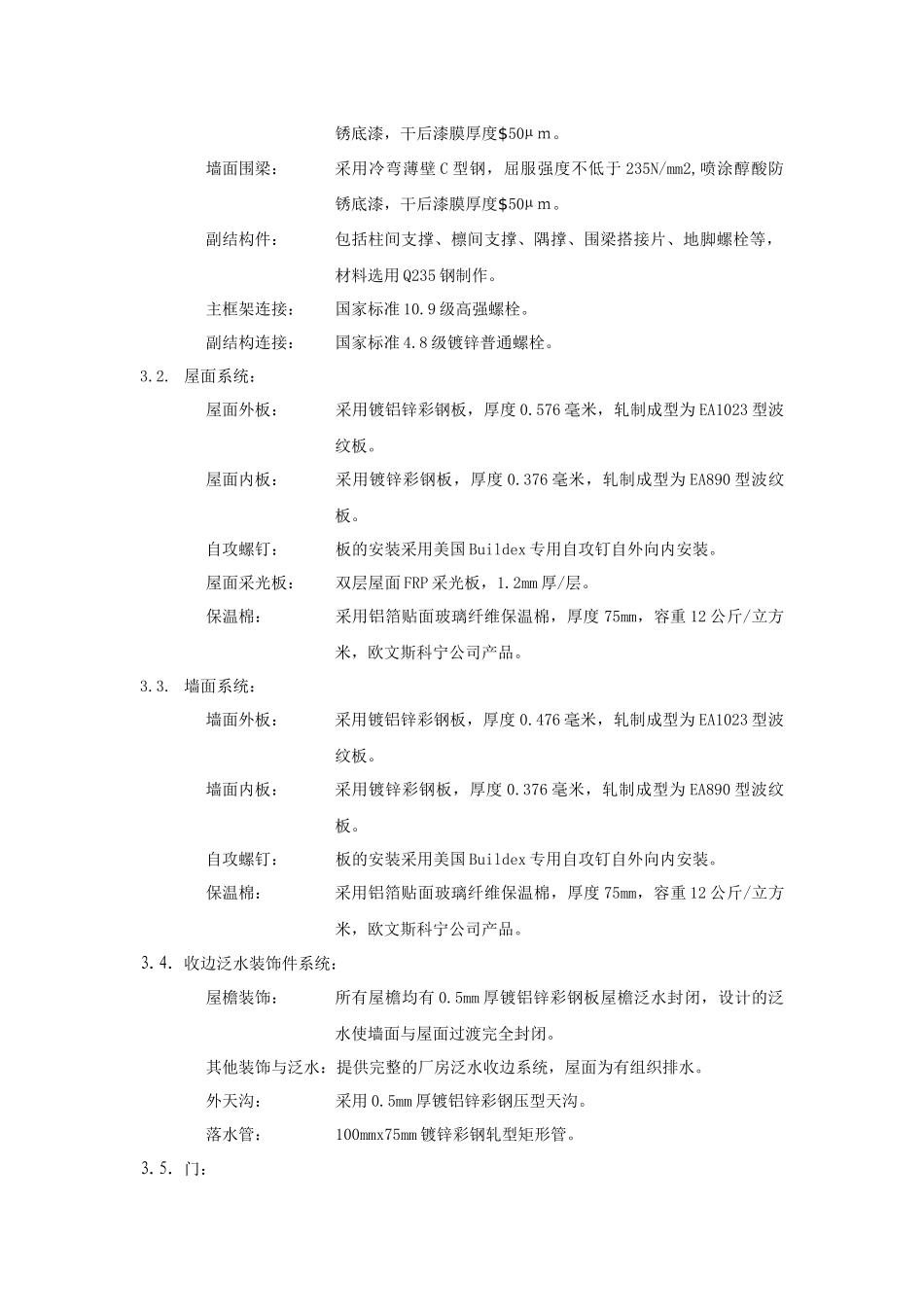

钢结构施工方案2061577774_第2页
2/27

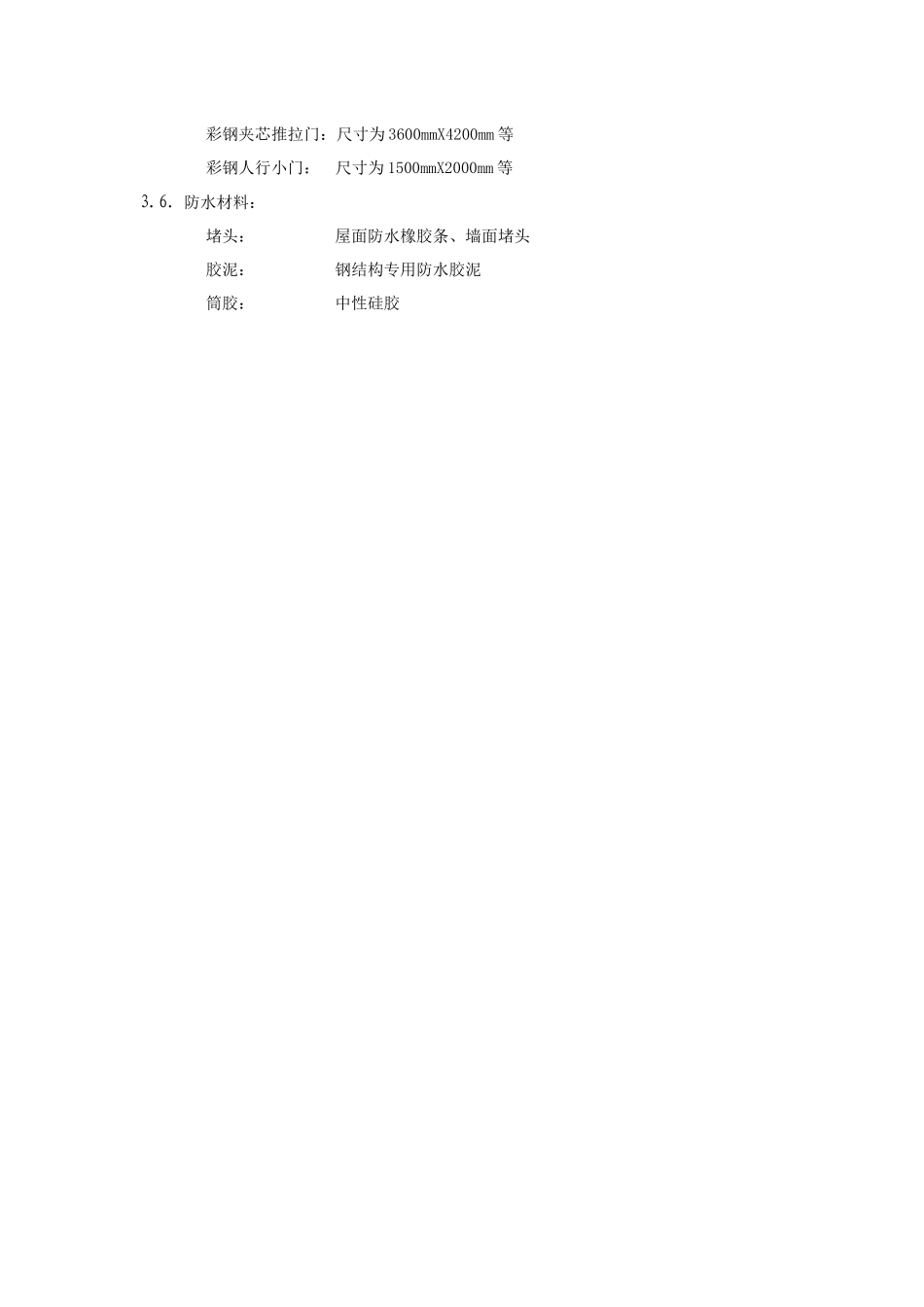

钢结构施工方案2061577774_第3页
3/27
一、工程概况1.工程概况1.1.工程名称:泛太汽车铸造二期工程铸造厂房钢结构工程1.2.建址:大连市1.3.总承包单位:大连宜华建筑工程有限公司第五分公司1.4.施工单位:上海杨美钢构制品有限公司1.5.结构类型:门式刚架钢结构1.6.建筑层数:单层(局部二层)1.7.围护结构:轻质彩钢板围护2.建筑物主要外形尺寸2.1.建筑物长:154.1m2.2.建筑物宽:69.6m2.3.跨度:24m、18m、21m、12m不等2.4.柱距:6m、7m不等2.5.屋面坡度:1/15、1/92.6.建筑面积:10174.32m23.主要材料技术要求3.1.主体结构:主结构梁柱(不在供货范围内):采用焊接型钢,材料用Q345钢,抛丸除锈至Sa2.5级后喷涂醇酸防锈底漆,干后漆膜厚度$50µm;主构件表面涂钢结构防火涂料,其中钢梁耐火极限2.0h,钢柱耐火极限1.5h。柱脚采用固接方式,厂房的部分柱脚落于砼柱顶。行车梁系统(不在供货范围内):包括行车梁、制动板、制动梁、行车梁连接板等,行车梁采用Q345B焊接型钢,抛丸除锈至Sa2.5级后喷涂醇酸防锈底漆,干后漆膜厚度$50µm;行车梁表面涂钢结构防火涂料,钢梁耐火极限2.0h。屋面檩条:采用冷弯薄壁Z型钢,屈服强度不低于340N/mm2,喷涂醇酸防锈底漆,干后漆膜厚度$50µm。墙面围梁:采用冷弯薄壁C型钢,屈服强度不低于235N/mm2,喷涂醇酸防锈底漆,干后漆膜厚度$50µm。副结构件:包括柱间支撑、檩间支撑、隅撑、围梁搭接片、地脚螺栓等,材料选用Q235钢制作。主框架连接:国家标准10.9级高强螺栓。副结构连接:国家标准4.8级镀锌普通螺栓。3.2.屋面系统:屋面外板:采用镀铝锌彩钢板,厚度0.576毫米,轧制成型为EA1023型波纹板。屋面内板:采用镀锌彩钢板,厚度0.376毫米,轧制成型为EA890型波纹板。自攻螺钉:板的安装采用美国Buildex专用自攻钉自外向内安装。屋面采光板:双层屋面FRP采光板,1.2mm厚/层。保温棉:采用铝箔贴面玻璃纤维保温棉,厚度75mm,容重12公斤/立方米,欧文斯科宁公司产品。3.3.墙面系统:墙面外板:采用镀铝锌彩钢板,厚度0.476毫米,轧制成型为EA1023型波纹板。墙面内板:采用镀锌彩钢板,厚度0.376毫米,轧制成型为EA890型波纹板。自攻螺钉:板的安装采用美国Buildex专用自攻钉自外向内安装。保温棉:采用铝箔贴面玻璃纤维保温棉,厚度75mm,容重12公斤/立方米,欧文斯科宁公司产品。3.4.收边泛水装饰件系统:屋檐装饰:所有屋檐均有0.5mm厚镀铝锌彩钢板屋檐泛水封闭,设计的泛水使墙面与屋面过渡完全封闭。其他装饰与泛水:提供完整的厂房泛水收边系统,屋面为有组织排水。外天沟:采用0.5mm厚镀铝锌彩钢压型天沟。落水管:100mmx75mm镀锌彩钢轧型矩形管。3.5.门:彩钢夹芯推拉门:尺寸为3600mmX4200mm等彩钢人行小门:尺寸为1500mmX2000mm等3.6.防水材料:堵头:屋面防水橡胶条、墙面堵头胶泥:钢结构专用防水胶泥筒胶:中性硅胶二、施工组织和工程目标:1.工程施工组织1.1.本工程施工将按项目法组织进行实施,并严格进行质量管理、控制。以“钢结构安装为主线,全面落实完成质量、安全、进度文明施工目标”为宗旨,根据本工程的特点,项目实施分二个层次第一层次为公司,第二层次项目经理部,第三层次为各施工班组。1.2.本工程实施项目经理负责制,由项目经理组织。1.3.本工程项目的管理班子,负责对项目的施工进度、工程质量和安全文明。1.4.生产实施全方位的管理,确保本工程项目的顺利实施。2.工程目标2.1.质量目标:钢结构分部工程质量等级为合格。2.2.安全目标:无重伤和死亡,减少轻伤。2.3.工期目标:确保在合同约定的总进度工期内完成,力争提前完成。2.4.文明施工目标:实施规范化、标准化现场管理,争创文明工地。三、设计条件1.荷载条件屋面恒载:0.20KN/m2屋面活载:0.30KN/m2(刚架)屋面活载:0.50KN/m2(檩条)基本雪压:0.40KN/m2基本风压:0.65KN/m2抗震设防烈度:7度吊车荷载:4台,Gn=5t,S=22.5m,A5,地面操作,双梁起重机1台,Gn=5t,S=16.5m,A5,地面操作,双梁起重机1台,Gn=5t,S=16.5m,A5,地面操作,单梁起重机2.工程采用设计和施工验收规范《建筑结构荷载规范》(GB50009—2001)《钢结构设计规范》(GB50017-2003)《门式钢架轻型房屋钢结构技...
