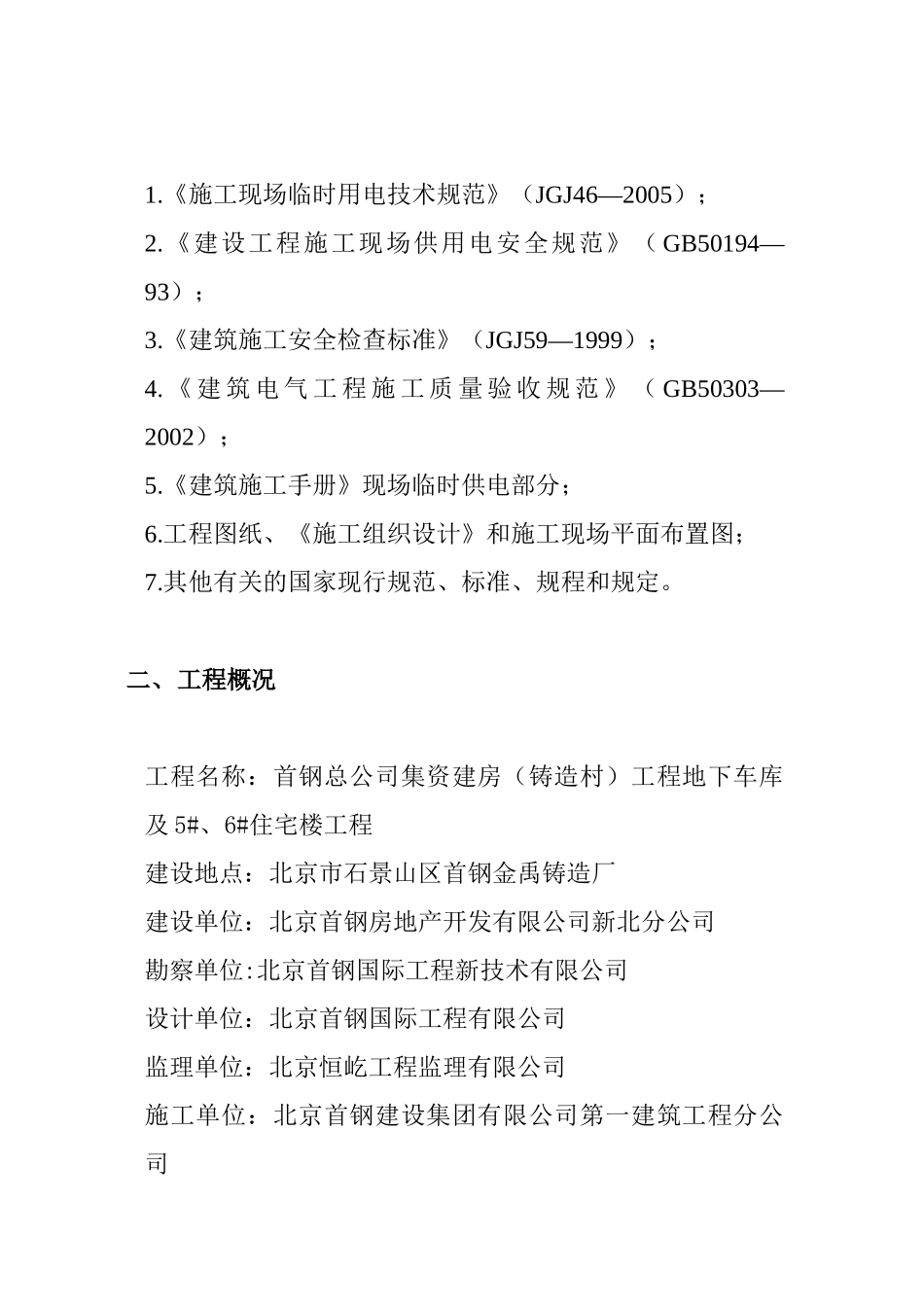

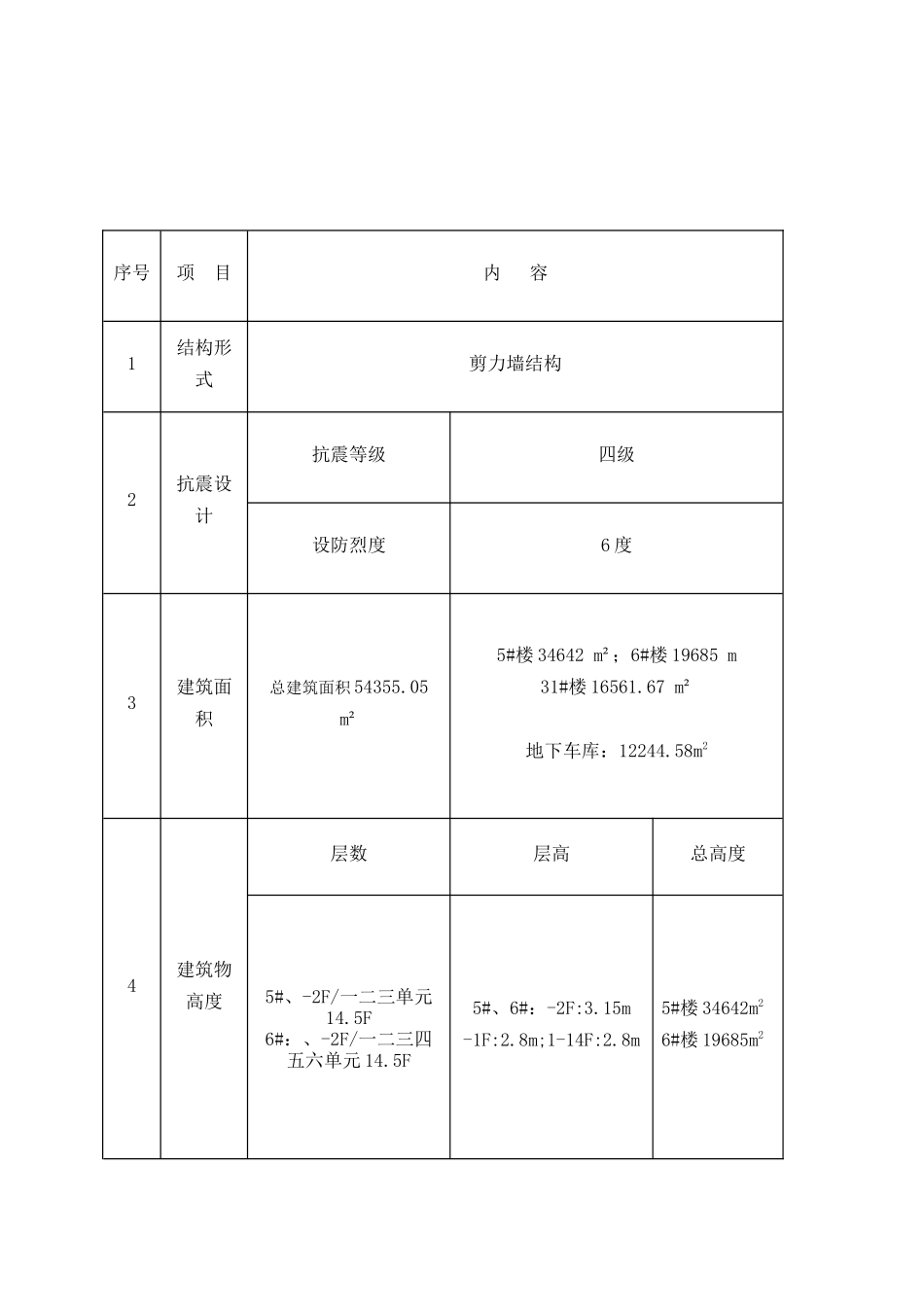

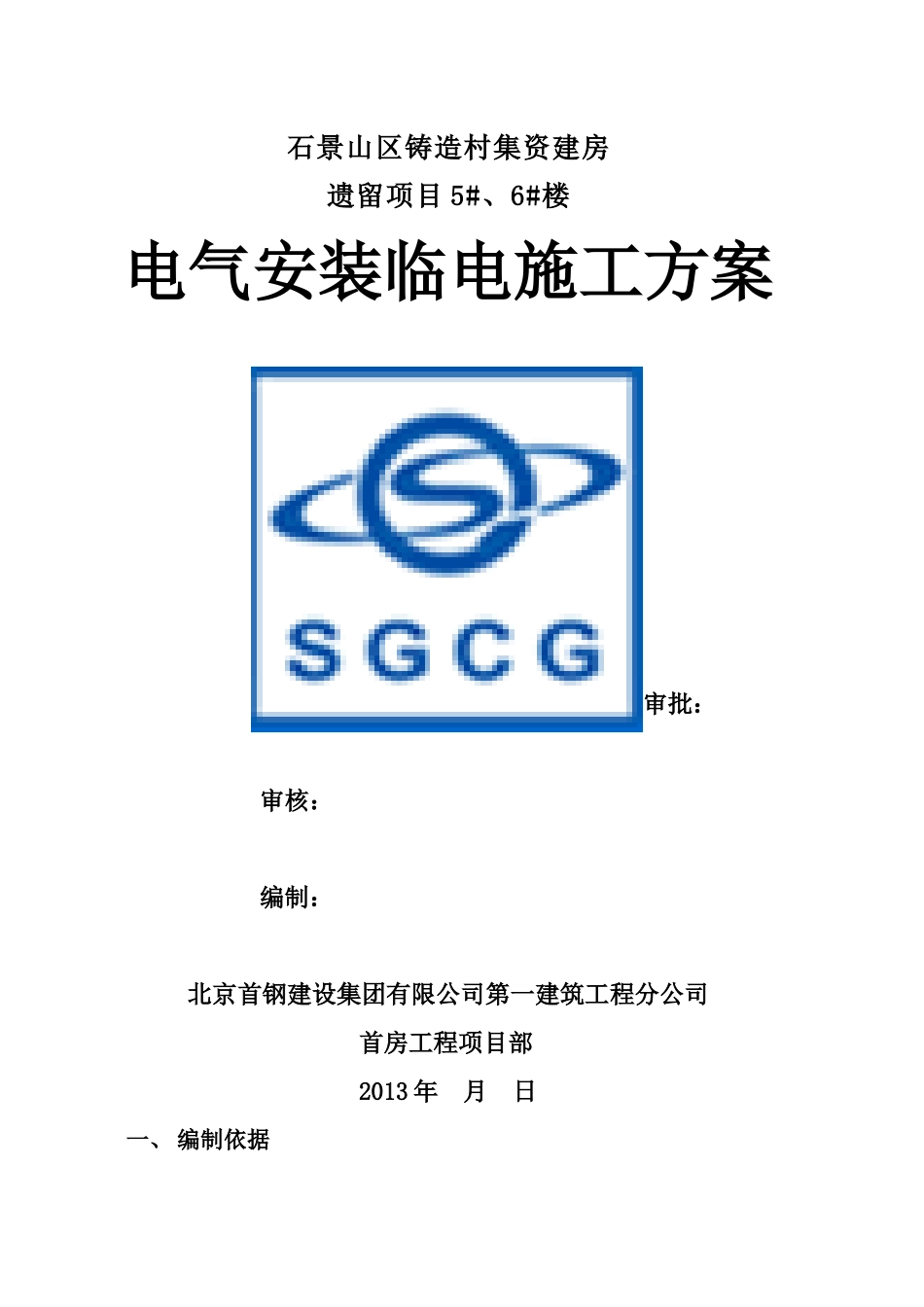

石景山区铸造村集资建房遗留项目5#、6#楼电气安装临电施工方案审批:审核:编制:北京首钢建设集团有限公司第一建筑工程分公司首房工程项目部2013年月日一、编制依据1.《施工现场临时用电技术规范》(JGJ46—2005);2.《建设工程施工现场供用电安全规范》(GB50194—93);3.《建筑施工安全检查标准》(JGJ59—1999);4.《建筑电气工程施工质量验收规范》(GB50303—2002);5.《建筑施工手册》现场临时供电部分;6.工程图纸、《施工组织设计》和施工现场平面布置图;7.其他有关的国家现行规范、标准、规程和规定。二、工程概况工程名称:首钢总公司集资建房(铸造村)工程地下车库及5#、6#住宅楼工程建设地点:北京市石景山区首钢金禹铸造厂建设单位:北京首钢房地产开发有限公司新北分公司勘察单位:北京首钢国际工程新技术有限公司设计单位:北京首钢国际工程有限公司监理单位:北京恒屹工程监理有限公司施工单位:北京首钢建设集团有限公司第一建筑工程分公司序号项目内容1结构形式剪力墙结构2抗震设计抗震等级四级设防烈度6度3建筑面积总建筑面积54355.05m²5#楼34642m²;6#楼19685m31#楼16561.67m²地下车库:12244.58m24建筑物高度层数层高总高度5#、-2F/一二三单元14.5F6#:、-2F/一二三四五六单元14.5F5#、6#:-2F:3.15m-1F:2.8m;1-14F:2.8m5#楼34642m26#楼19685m2本工程为石景山区铸造村集资建房遗留项目地下车库及5#、6#楼等3项工程,位于首钢华禹铸造厂内。5#楼长105.08m,宽15.60m。建筑面积为18442m2,共有六单元住户336户。6#楼长68.4m,宽18.2m,建筑面积为16985m2。共有三单元住户168户、地下2层、地上14层。地下车库等临时用电,电源由业主从五总降引出开闭所,接至我单位现场设置的变压器上。三、施工部署根据现场施工场地负荷分布情况以及工程料场、加工区、所在位置设四个配电箱。分别在地下车库及5、6#楼设二级配电箱,电源引自甲方指定一级电表箱开关为630A,电源进线采用ZR-YJV223*185+2*95的电力电缆直埋敷设,预埋深度0.8m,过路处采用SC焊接钢管保护。变压器下设一个一级配电箱(带电表),从一级配电箱分接4个二级配电箱。5#楼临电布置:从一级配电箱给5#楼二个,现场加工场地接一个二级配电箱,地下车库及5#楼东西两个塔吊在从该二级配电箱给分别接一个三级配电箱。6#楼临电布置:从一级配电箱给6#楼现场接一个二级配电箱,在从该二级配电箱给6#楼塔吊接一个三级配电箱。其它三级配电箱由各劳务分包、专业分包队伍自行负责。四、临时用电设计(一)现场勘测经过现场勘测,现场平整,无地上、地下管线。高压电源进线位于3#南面,约18m位置。箱式变压器也位于此位置。(二)现场施工用电设备配备表1、工程用电量序号项目名称单位数量每台功率总功率备注(KW)(KW)1.垂直运输塔吊5513台3601802.双龙施工电梯台310303.HPT60拖式泵60m3/h台3752254.砼布料杆台310305.振捣器台61.16.66.钢筋加工厂钢筋切断机台47.5157.电焊机台625KVA150KVA8.切割机台22.24.49.钢筋调直机台27.51510.木工机具手动工具台521011.圆盘锯台23612.木工电刨台23613.其他砂浆搅拌机台23614.蛙式打夯机台41.5615.水泵台32616.施工现场照明2017.办公、生活区用电60施工区总用电容量为544(KVA)103KVA(三)用电负荷计算(1)因为电焊机是反复短时工作的,在进行负荷计算时,应首先换算到暂载率为ξ=100%时的设备容量,因本工程的电焊机电焊为ξ=65%时的容量,所以设备容量电焊机S13=S13√JCcosϕ=25×√0.65×0.85=17.2KVA(2)其他设备容量均与额定功率相同2.总设备容量取最高用电需求阶段计算现场用电容量Sj=1.05~1.10*[(K1∑P1/cosϕ)+K2∑S2++K3∑S3+K4∑S4]Sj—总视在计算负荷或总容量(kVA)P1—电动机的额定功率(kW)S2—电焊机的额定容量(kVA)S3—室外照明容量(kW)S4—办公、生活用电容量(kW)cosϕ—电动机的平均功率因数(0.65~0.75)P1=180+30+225+30+6.6+15+4.4+15+10+6+6+6+6+6=544kWS2=17.2×6=103.2kVAK1K2K3K4---需要系数,参见下表。用电设备需要系数一般电机1-10K10.711-300.630以上0.5加工动力设备0.5电焊机1-10K20.610以上0.5室内照明/K31.0室外照明/K40...
