水塔工程施工方案VIP免费

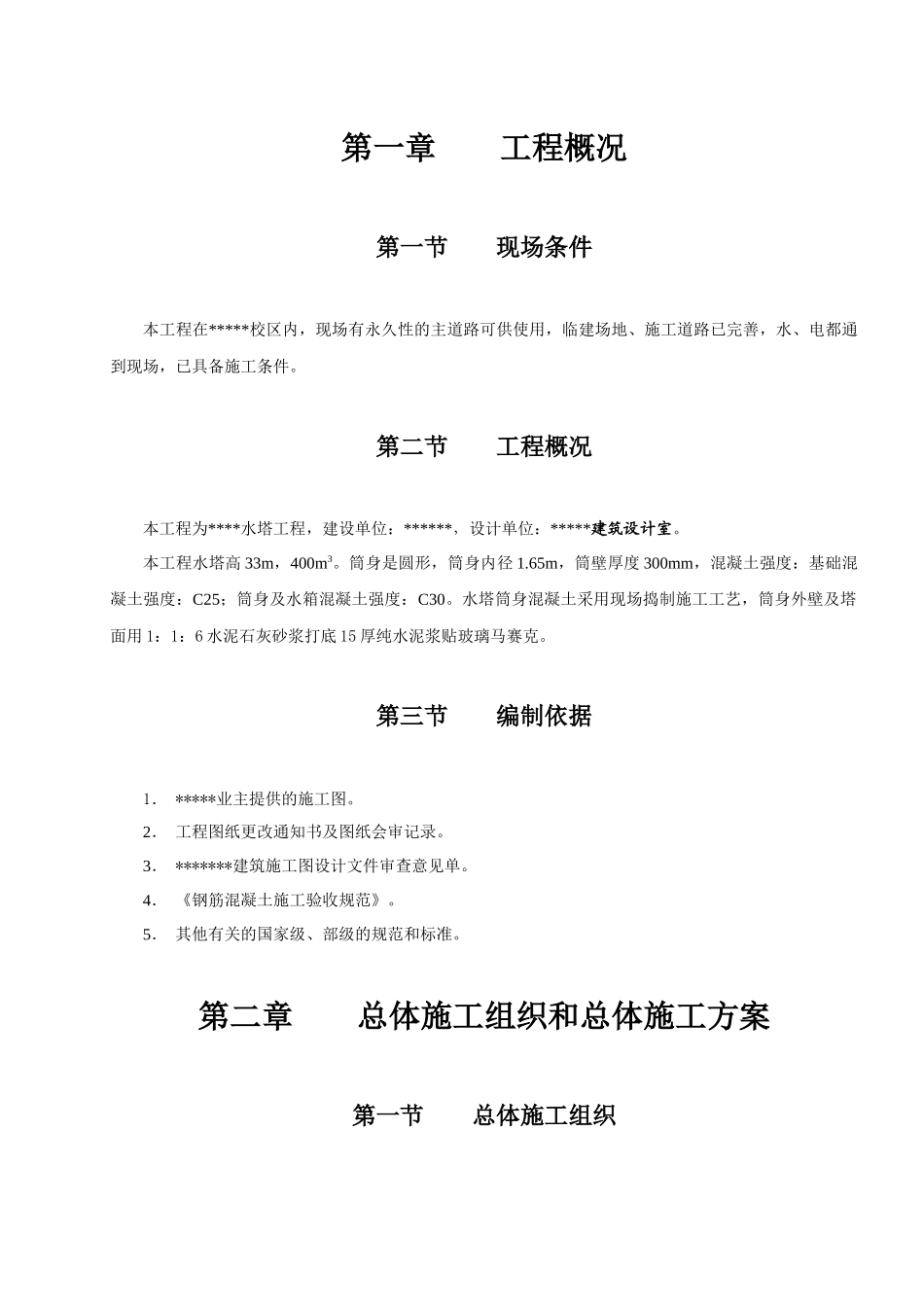

第一章工程概况第一节现场条件本工程在*****校区内，现场有永久性的主道路可供使用，临建场地、施工道路已完善，水、电都通到现场，已具备施工条件。第二节工程概况本工程为****水塔工程，建设单位：******，设计单位：*****建筑设计室。本工程水塔高33m，400m3。筒身是圆形，筒身内径1.65m，筒壁厚度300mm，混凝土强度：基础混凝土强度：C25；筒身及水箱混凝土强度：C30。水塔筒身混凝土采用现场捣制施工工艺，筒身外壁及塔面用1：1：6水泥石灰砂浆打底15厚纯水泥浆贴玻璃马赛克。第三节编制依据1．*****业主提供的施工图。2．工程图纸更改通知书及图纸会审记录。3．*******建筑施工图设计文件审查意见单。4．《钢筋混凝土施工验收规范》。5．其他有关的国家级、部级的规范和标准。第二章总体施工组织和总体施工方案第一节总体施工组织一、基础施工时，组织成木工、钢筋工、混凝土工三个专业组施工，做到某组在工作面上施工时，其他专业组全力支持，特别是浇筑混凝土时应全力以赴，采用白天班和晚班两班倒的方法，24小时不停，其他工种插到混凝土小组中，以确保混凝土浇筑的顺利完成。二、、筒身施工时按专业小组划分，组装好筒身定型模板，将专业小组按工种划分，以充分发挥定型模板施工的优势，保证工程如期完成，确保模板分项工程顺利进行。三、水箱采用现场捣制，支撑系统使用钢管架，以确保支撑系统安全可靠，保证施工安全。第二节总体施工方案一、基础部分施工：用挖掘机凿岩配自卸车挖运土石方，基础砼采用自搅拌砼，砼搅拌用一台JZ-350搅拌机。底板、筒座施工均用满堂架施工，底板外用钢管打桩校正，筒座校正于内架上。二、筒身施工：采用定型模板，现场捣制砼施工方法，水平运输用人力斗车10部，垂直运输用物料提升机。施工人员从安全通道上落，垂直吊运钢筋用扒杆。三、水箱：采用钢管架支撑系统，现场安装模板，捣制砼施工方法。四、最后施工避雷；安装给、排、供水管道；爬梯；电器；地面和散水等分部工程。第三节工程管理目标一、进度管理目标*****水塔工程计划开工日期为年月日，竣工日期为年月日（实际时间以开工报告为准），工程施工持续工期自开工起****个日历天。二、质量管理目标工程质量：合格，力争优良。控制分部分项工程质量，分项工程合格率100%，优良率80%以上；分部工程合格率100%，优良率90%以上，从而力争工程质量优良。三、安全管理目标杜绝重大伤亡事故、减少一般事故频率，一般事故频控制在1‰以下。四、文明施工管理目标遵守业主制订的文明施工及现场管理制度，按有关文明施工要求组织施工。第三章各分部工程施工方法第一节基础部分一、土方开挖1．本工程基础土方开挖深度-5.2m,挖土采用E200B型单斗挖土机配合自卸汽车挖运，挖运土石方约610m3，挖土10小时不停，要求12天挖完。2．挖土时应根据十字控制线和标高桩及时指挥好挖机驾驶员，防止超深挖掘，并配好扦土的工人，及时跟上修整基底及边坡。3．挖土放坡为1：0.25，每边增加0.3m砼施工工作面。4．基坑四周挖一道500×500的环形水沟，并挖一个深坑，并配一台水泵抽水，防止下暴雨时发生雨水浸泡基坑的不良状况。5．土方根据现场实际情况，能堆放现场的尽量堆放于现场，其余全部外运，回填土宜堆于水塔基坑近侧（距离基坑边3m外堆土）。二、砼垫层及钢筋底板施工1．砼垫层施工①基底挖土完成后，及时会同甲方、设计等有关单位组织基底验槽，合格后开始施工砼垫层。②先测好垫层标高木桩，然后根据标高木桩浇灌砼。③砼搅拌用一台JZ-350搅拌机搅拌，运输用人力斗车，采用平板振动器振捣，要求上表面用木抹子抹平。2．钢筋砼底板施工①在垫层上划好底板外边线，筒座插筋线，十字分格线，筒壁插筋位置线，并做好油漆标记，环向筋、辐射筋用粉笔分划，应使每1/4区域由辐射筋数量相等，且划分间距均匀一致，最后划分筒座筋。②垫好砼保护层垫块，然后排放、绑扎底板底层筋，钢筋接头采用焊接，接头应符合设计要求和规范规定。底层筋绑扎完后，立好上层筋支撑骨架，焊好斜撑并绑底板上层筋和外侧钢筋，接着插筒座筋，并绑上、中、下三道筒座环向筋，使筒座筋形成整体，最后插筋是插入到底板内筒壁筋...
