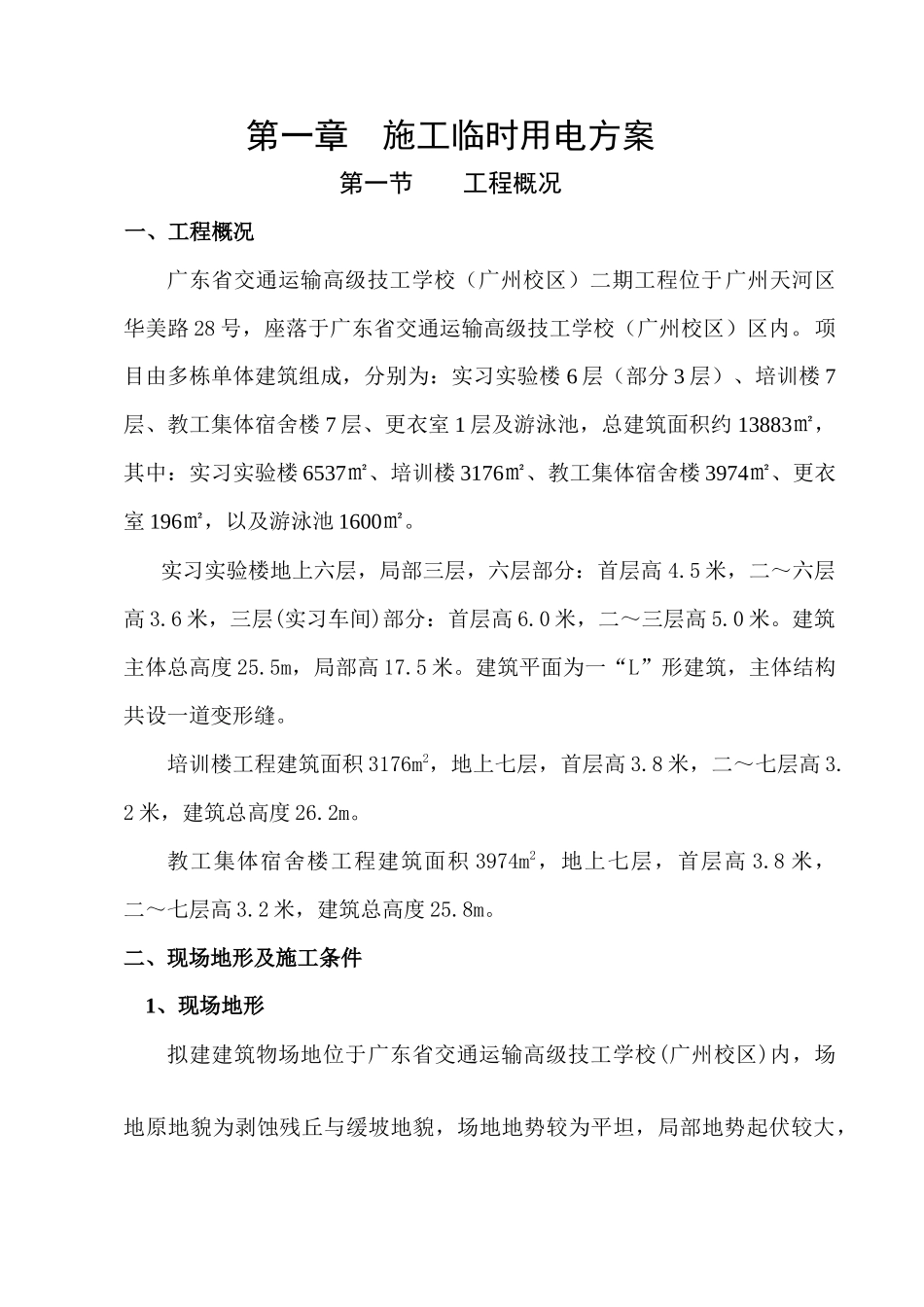

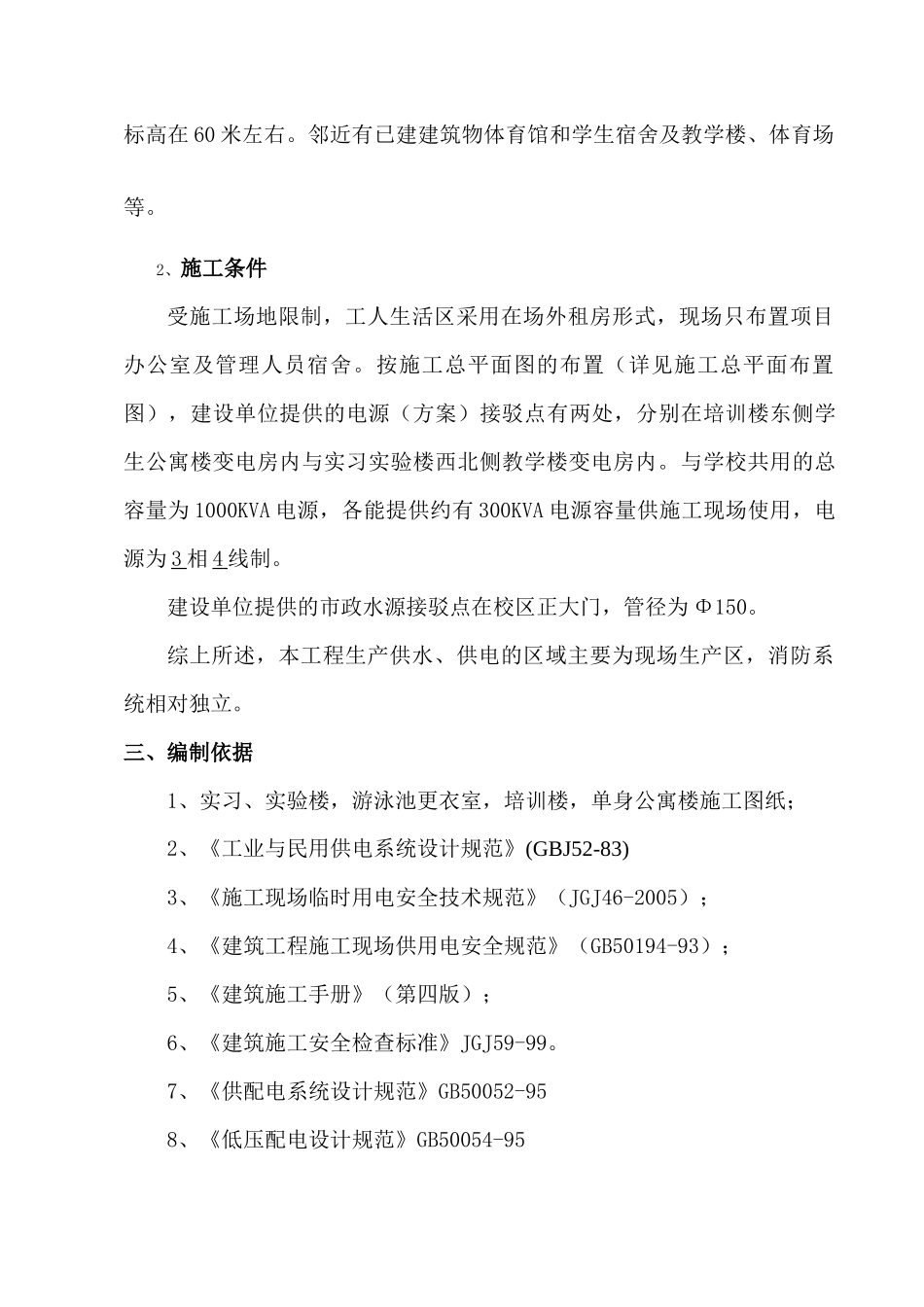

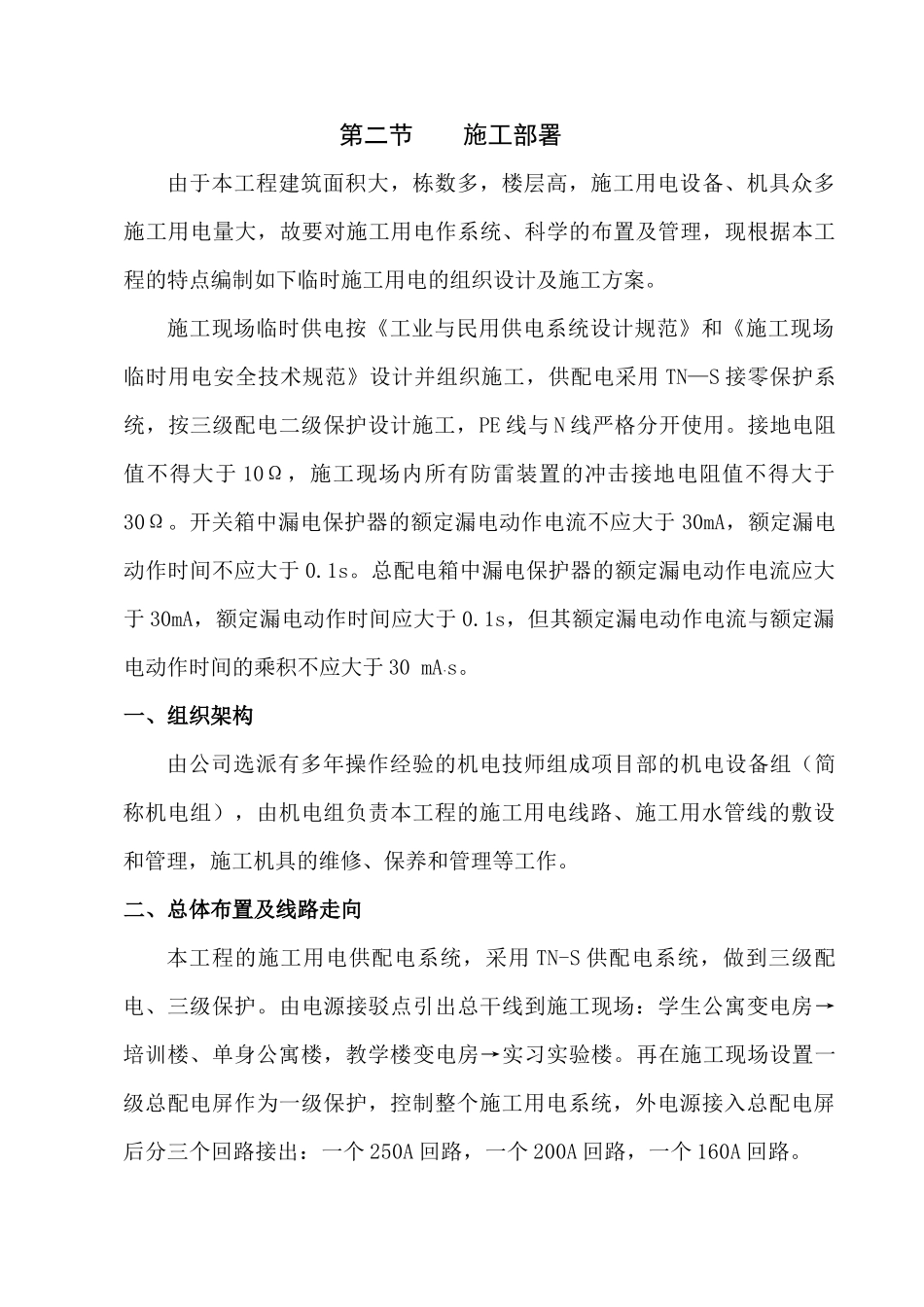

第一章施工临时用电方案第一节工程概况一、工程概况广东省交通运输高级技工学校（广州校区）二期工程位于广州天河区华美路28号，座落于广东省交通运输高级技工学校（广州校区）区内。项目由多栋单体建筑组成，分别为：实习实验楼6层（部分3层）、培训楼7层、教工集体宿舍楼7层、更衣室1层及游泳池，总建筑面积约13883㎡，其中：实习实验楼6537㎡、培训楼3176㎡、教工集体宿舍楼3974㎡、更衣室196㎡，以及游泳池1600㎡。实习实验楼地上六层，局部三层，六层部分：首层高4.5米，二～六层高3.6米，三层(实习车间)部分：首层高6.0米，二～三层高5.0米。建筑主体总高度25.5m，局部高17.5米。建筑平面为一“L”形建筑，主体结构共设一道变形缝。培训楼工程建筑面积3176m2，地上七层，首层高3.8米，二～七层高3.2米，建筑总高度26.2m。教工集体宿舍楼工程建筑面积3974m2，地上七层，首层高3.8米，二～七层高3.2米，建筑总高度25.8m。二、现场地形及施工条件1、现场地形拟建建筑物场地位于广东省交通运输高级技工学校(广州校区)内，场地原地貌为剥蚀残丘与缓坡地貌，场地地势较为平坦，局部地势起伏较大，标高在60米左右。邻近有已建建筑物体育馆和学生宿舍及教学楼、体育场等。2、施工条件受施工场地限制，工人生活区采用在场外租房形式，现场只布置项目办公室及管理人员宿舍。按施工总平面图的布置（详见施工总平面布置图），建设单位提供的电源（方案）接驳点有两处，分别在培训楼东侧学生公寓楼变电房内与实习实验楼西北侧教学楼变电房内。与学校共用的总容量为1000KVA电源，各能提供约有300KVA电源容量供施工现场使用，电源为3相4线制。建设单位提供的市政水源接驳点在校区正大门，管径为Φ150。综上所述，本工程生产供水、供电的区域主要为现场生产区，消防系统相对独立。三、编制依据1、实习、实验楼，游泳池更衣室，培训楼，单身公寓楼施工图纸；2、《工业与民用供电系统设计规范》(GBJ52-83)3、《施工现场临时用电安全技术规范》（JGJ46-2005）；4、《建筑工程施工现场供用电安全规范》（GB50194-93）；5、《建筑施工手册》（第四版）；6、《建筑施工安全检查标准》JGJ59-99。7、《供配电系统设计规范》GB50052-958、《低压配电设计规范》GB50054-95第二节施工部署由于本工程建筑面积大，栋数多，楼层高，施工用电设备、机具众多施工用电量大，故要对施工用电作系统、科学的布置及管理，现根据本工程的特点编制如下临时施工用电的组织设计及施工方案。施工现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电二级保护设计施工，PE线与N线严格分开使用。接地电阻值不得大于10Ω，施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。一、组织架构由公司选派有多年操作经验的机电技师组成项目部的机电设备组（简称机电组），由机电组负责本工程的施工用电线路、施工用水管线的敷设和管理，施工机具的维修、保养和管理等工作。二、总体布置及线路走向本工程的施工用电供配电系统，采用TN-S供配电系统，做到三级配电、三级保护。由电源接驳点引出总干线到施工现场：学生公寓变电房→培训楼、单身公寓楼，教学楼变电房→实习实验楼。再在施工现场设置一级总配电屏作为一级保护，控制整个施工用电系统，外电源接入总配电屏后分三个回路接出：一个250A回路，一个200A回路，一个160A回路。ΣP1COSφΣP1COSφΣP1COSφ第三节线路架设及用电量计算一、线路架设根据施工现场用电设备布置情况及电源接驳点位置，线路采用PVC套管埋地敷设，从甲供电源接驳点→一级配电箱→二级分配电箱采用BV型铜芯塑料导线，再由二级分配电箱分路至加工场、各楼层等用电点末端开关箱采用铜芯橡皮电缆线敷设。二、施工现场临时用电计算由于本工程分两个施工区域(详见《施工组织设计...
