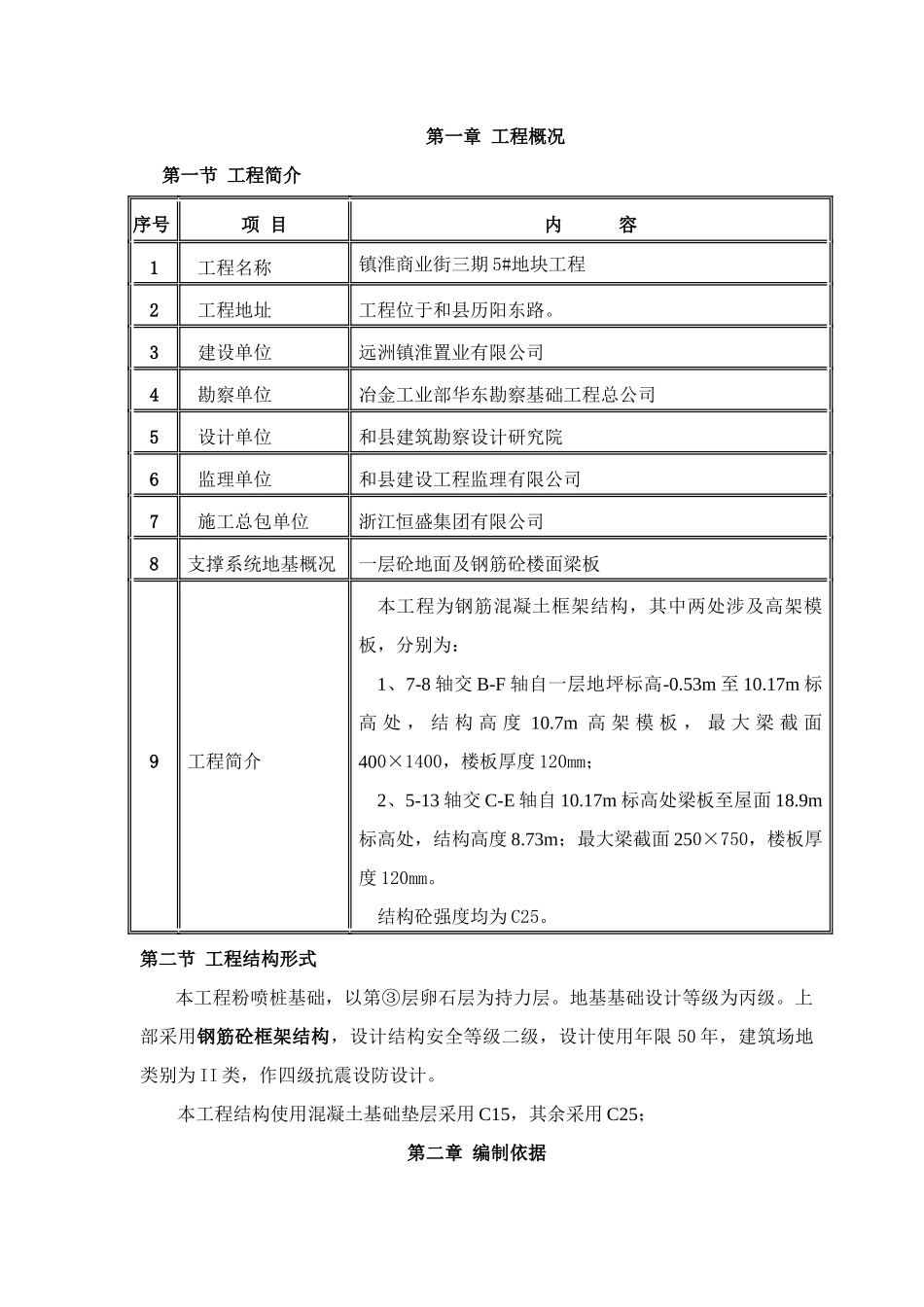

镇淮商业街三期5#地块工程满堂扣件式钢管支撑高架模板专项方案浙江恒盛建设集团有限公司二0一四年一月第一章工程概况第一节工程简介第二节工程结构形式本工程粉喷桩基础，以第③层卵石层为持力层。地基基础设计等级为丙级。上部采用钢筋砼框架结构，设计结构安全等级二级，设计使用年限50年，建筑场地类别为II类，作四级抗震设防设计。本工程结构使用混凝土基础垫层采用C15，其余采用C25；第二章编制依据序号项目内容1工程名称镇淮商业街三期5#地块工程2工程地址工程位于和县历阳东路。3建设单位远洲镇淮置业有限公司4勘察单位冶金工业部华东勘察基础工程总公司5设计单位和县建筑勘察设计研究院6监理单位和县建设工程监理有限公司7施工总包单位浙江恒盛集团有限公司8支撑系统地基概况一层砼地面及钢筋砼楼面梁板9工程简介本工程为钢筋混凝土框架结构，其中两处涉及高架模板，分别为：1、7-8轴交B-F轴自一层地坪标高-0.53m至10.17m标高处，结构高度10.7m高架模板，最大梁截面400×1400，楼板厚度120mm；2、5-13轴交C-E轴自10.17m标高处梁板至屋面18.9m标高处，结构高度8.73m；最大梁截面250×750，楼板厚度120mm。结构砼强度均为C25。1、镇淮商业街三期5#地块工程建筑、结构等施工图纸。2、主要规范和规程2.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.2《混凝土结构工程质量验收规范》（GB50666-2011）2.3工程建设标准《建筑施工扣件式钢管模板支架技术规程》2.4《建筑施工模板安全规范》（JGJ162-2008）2.5《钢管脚手架扣件》（GB15831-2006）2.6《木结构设计规范》（GB50005-2003）2.7《建筑施工高处作业安全技术规范》（JGJ80-91）2.8《建筑施工安全检查标准》（JGJ59-2011）2.9《建筑结构荷载规范》(GB50009-2001)2.10《混凝土结构设计规范》(GB50010-2010)2.11《钢结构设计规范》(GB50017-2003)2.12企业标准及部、省、市现行的有关安全生产和文明施工规定。3、品茗建筑施工安全设施计算软件。第三章支模架范围、特点及选型初步设计第一节支模架设计范围根据该项目结构特点，本工程涉及两处高架模板。本方案将分别对两处高架模板进行编制和支撑体系验算设计。第二节本工程支模架特点本工程支模架层高较高，支模架四周均有非高支模部分可作为连墙支撑，但必须做好支模架的验算设计工作。本工程的高架模板支撑体系特点：1、一层高支模地基处理（拟基础回填夯实后先行浇筑不小于15cm厚度的C20砼地坪）；2、一层高支模顶部大截面梁（400×1400）；3、本工程一层支撑高度较大，高度为10.7m；4、顶层高支模与非高支模区域必须同时施工，间距、步距均需统一；5、本工程采用商品混凝土，浇捣时采用汽车泵进行混凝土输送。第三节本工程支模架选择类型根据支模架特点和现场情况，项目部选择模板支撑类型为加强型满堂扣件式钢管脚手架支撑体系，砼接触面模板采用木模板，保证模板及支架具有足够的强度、刚度稳定性，能可靠承受新浇混凝土的重量、侧压力以及施工荷载，同时提高模板施工工作效率保证支模架施工的顺利进行。具体初步设计如下：（一）水平杆设置1、在立杆底距楼地面200㎜处沿纵横水平方向按纵下横上的程序设置扫地杆，扫地杆以上按照步距1500㎜进行设置，其位置详见计算式中图所示。2、所有能够与建筑四周柱顶紧顶牢或与结构柱加设水平箍箍牢的水平杆端部均应与结构连接，增强整个支撑系统的刚度。3、梁底处设一道水平杆并且在最顶层步距梁水平杆中间加设一道水平杆。4、所有杆件接头全部按照下图错开，不得在统一跨格内。（二）剪刀撑设置1、竖向剪刀撑a、在模板支撑架外侧四周围均设置竖向连续式剪刀撑，中部纵横向每道框架500ala/3lalahhAA500lbA-A接头不在同步内（立面）接头不在同跨内（平面）横向水平杆(小横杆)纵向水平杆(大横杆)立杆ala/3梁两侧设置由下至上的竖向连续剪刀撑；b、为了便于实际操作，剪刀撑可根据结构框格采用4m~6m不同长度的钢管搭设。纵向剪刀撑按计算书中图布设，与楼面夹角成45°～60°，所有剪刀撑均要求从低至顶连续布置；搭接处采用直角扣件搭接，搭接长度不小于1000㎜，并且搭接处扣件不少于三个，剪刀撑与立杆交接处用旋转扣...
