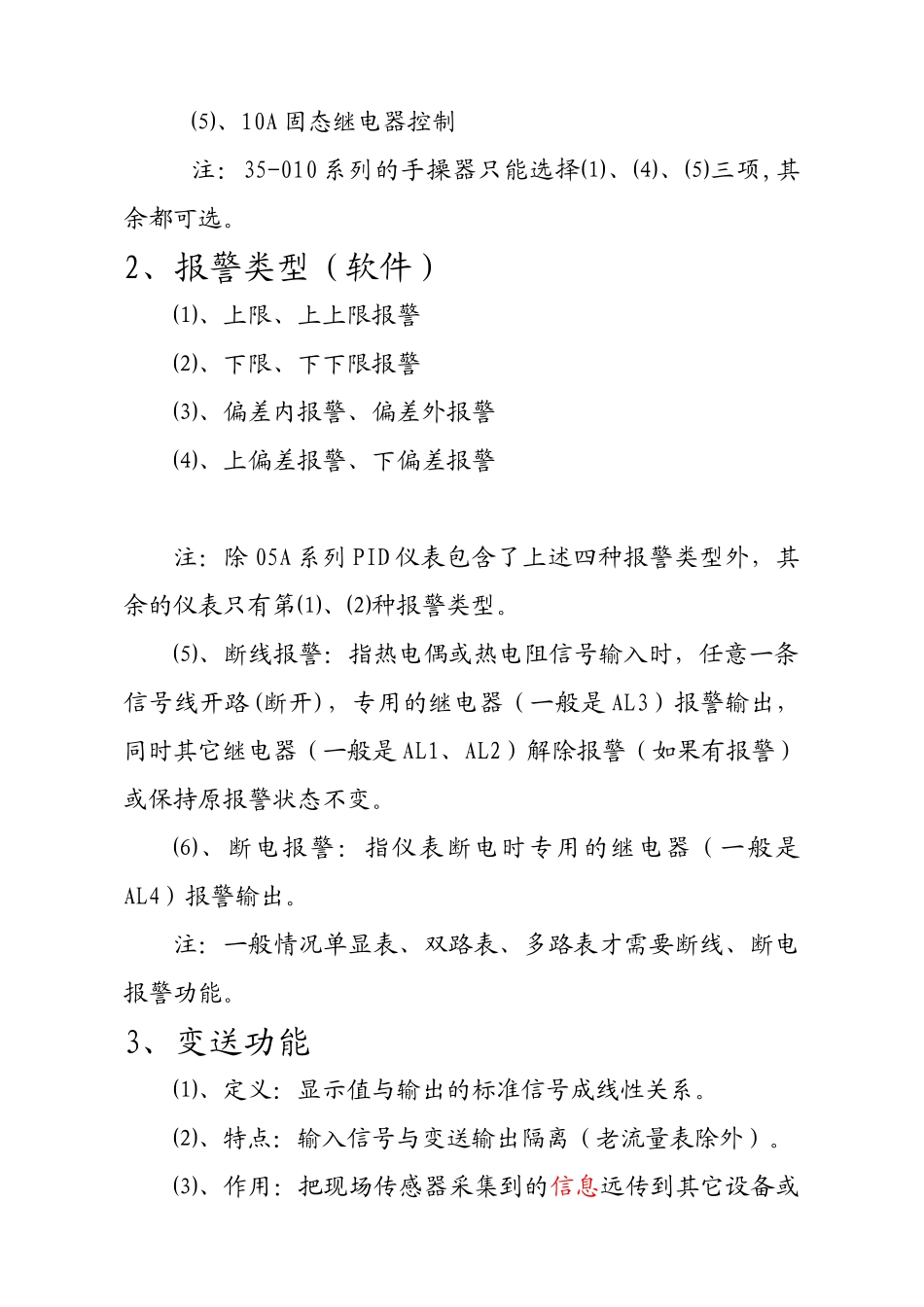

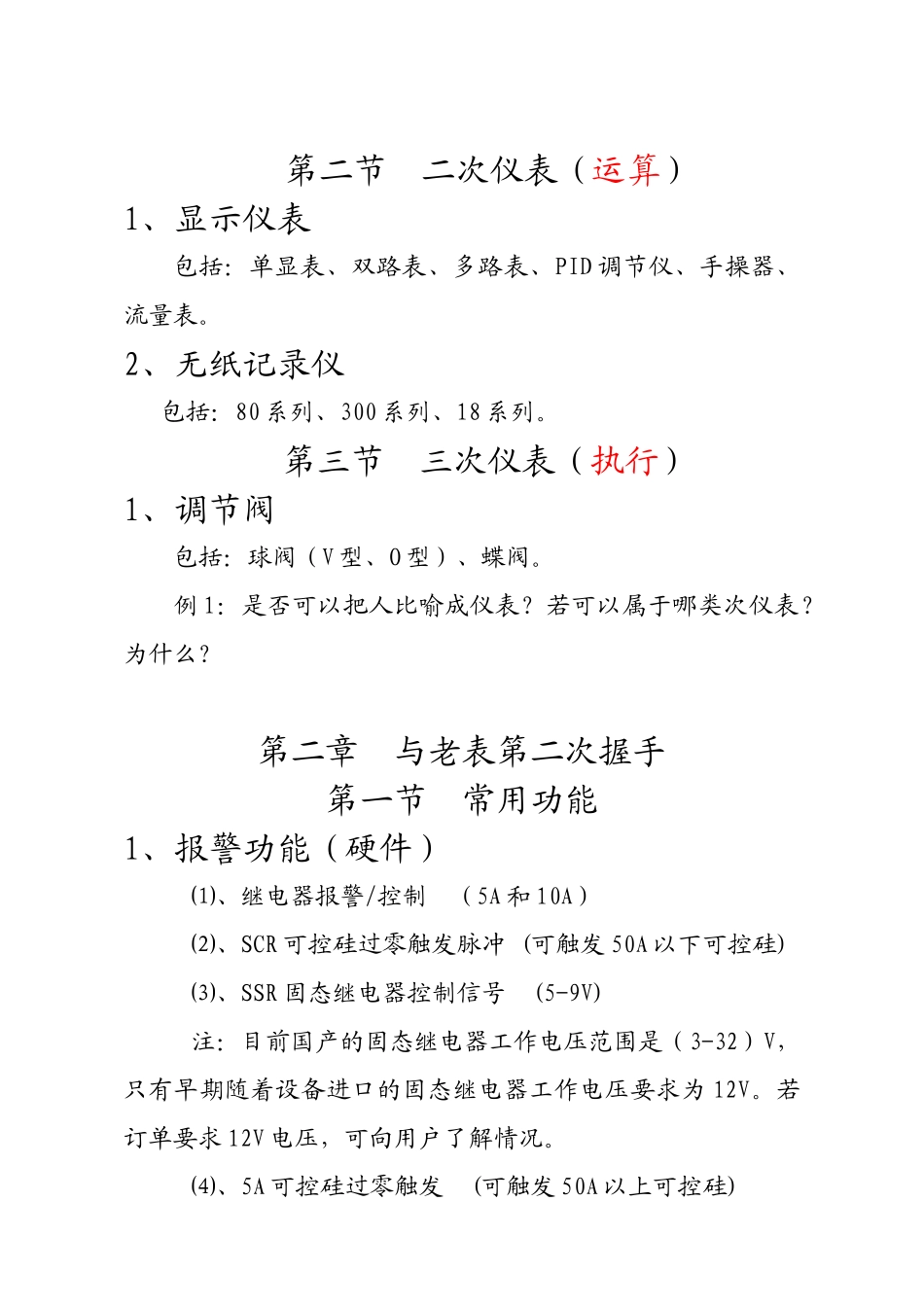

销售人员仪表知识培训资料第一章仪表的分类第一节一次仪表（测量）1、传感器⑴、定义：将一种物理量按照一定的规律转换成另一种物理量的元件或装置。⑵、温度传感器：热电偶输出信号：毫伏使用时需要冷端补偿热电阻输出信号：电阻使用时需要三根引线，消除引线误差⑶、压力传感器：扩散硅、蓝宝石输出信号：电压陶瓷电容、膜盒输出信号：电容⑷、流量传感器：电磁流量计的线圈和电极输出信号：毫伏⑸、物位传感器：物位计的超声波或雷达输出信号：电磁波2、变送器⑴、定义：将一种物理量按照一定的规律转换成标准信号输出的装置。⑵、温度变送器、压力变送器输出：（4-20）mA信号⑶、流量变送器（流量计）、物位变送器（物位计）显示+运算+输出：（4-20）mA信号第二节二次仪表（运算）1、显示仪表包括：单显表、双路表、多路表、PID调节仪、手操器、流量表。2、无纸记录仪包括：80系列、300系列、18系列。第三节三次仪表（执行）1、调节阀包括：球阀（V型、O型）、蝶阀。例1：是否可以把人比喻成仪表？若可以属于哪类次仪表？为什么？第二章与老表第二次握手第一节常用功能1、报警功能（硬件）⑴、继电器报警/控制（5A和10A）⑵、SCR可控硅过零触发脉冲(可触发50A以下可控硅)⑶、SSR固态继电器控制信号(5-9V)注：目前国产的固态继电器工作电压范围是（3-32）V，只有早期随着设备进口的固态继电器工作电压要求为12V。若订单要求12V电压，可向用户了解情况。⑷、5A可控硅过零触发(可触发50A以上可控硅)⑸、10A固态继电器控制注：35-010系列的手操器只能选择⑴、⑷、⑸三项,其余都可选。2、报警类型（软件）⑴、上限、上上限报警⑵、下限、下下限报警⑶、偏差内报警、偏差外报警⑷、上偏差报警、下偏差报警注：除05A系列PID仪表包含了上述四种报警类型外，其余的仪表只有第⑴、⑵种报警类型。⑸、断线报警：指热电偶或热电阻信号输入时，任意一条信号线开路(断开)，专用的继电器（一般是AL3）报警输出，同时其它继电器（一般是AL1、AL2）解除报警（如果有报警）或保持原报警状态不变。⑹、断电报警：指仪表断电时专用的继电器（一般是AL4）报警输出。注：一般情况单显表、双路表、多路表才需要断线、断电报警功能。3、变送功能⑴、定义：显示值与输出的标准信号成线性关系。⑵、特点：输入信号与变送输出隔离（老流量表除外）。⑶、作用：把现场传感器采集到的信息远传到其它设备或系统使用。⑷、要改变变送输出的信号，可通过更改软件和硬件的切换来实现。4、通讯功能⑴、作用：上位机（计算机、PLC、DCS系统、仪表）与下位机（二次仪表、流量计、变送器、执行器、安全栅）之间的数据传输。⑵、硬件区分：RS232RS485哈特⑶、软件区分：WP协议（上润土话）Modbus协议（世界语）哈特协议（行业基金会语言）⑷、单向通讯：上位机向下位机发指令，下位机向上位机传数据。⑸、双向通讯：上位机与上位机之间互发指令和数据。5、馈电（配电）⑴、定义：给二线制变送器提供电源称馈电，给三线制或四线制的仪表（如流量计、接近开关）提供电源称配电。⑵、电源等级：24V、12V、5V…负载电流≤30mA6、各种外形仪表所能容纳的功能数量⑴、30外形：最多2个⑵、70外形：最多3个⑶、40外形：最多4个⑷、80和90外形：最多4个（通用型）⑸、80和90外形：最多7个（多功能型）注：参见选型样本第二节仪表接线图1、输入信号⑴、除05系列PID仪表外，所有的仪表出厂时默认可进行全信号切换。（订货时有注明也可进行全信号切换）⑵、35-010系列的手操器，PV、SU输入全信号切换只有标准信号，其他信号输入无意义。（为什么？）⑶、全信号切换输入不包含0-10V信号，若需要，则取消0-5V和(1-5)V,其它信号保留。⑷、由于30系列的仪表空间小，尽量不要选择全信号切换输入。⑸、由于结构上的原因，32路巡检仪表尽量不要选择全信号切换输入，信号切换操作很麻烦。⑹、由于信号测量电路不同的原因，电阻信号输入时，必须确定是两线制还是三线制电阻。⑺、仪表作为脉冲信号输入时，必须确定：A)、脉冲信号波形（如正弦波、矩形波、三角波、集电极开路、OC门、开关无源）。B)、脉冲信号频率范围（如0-1000Hz）。C)、脉...
