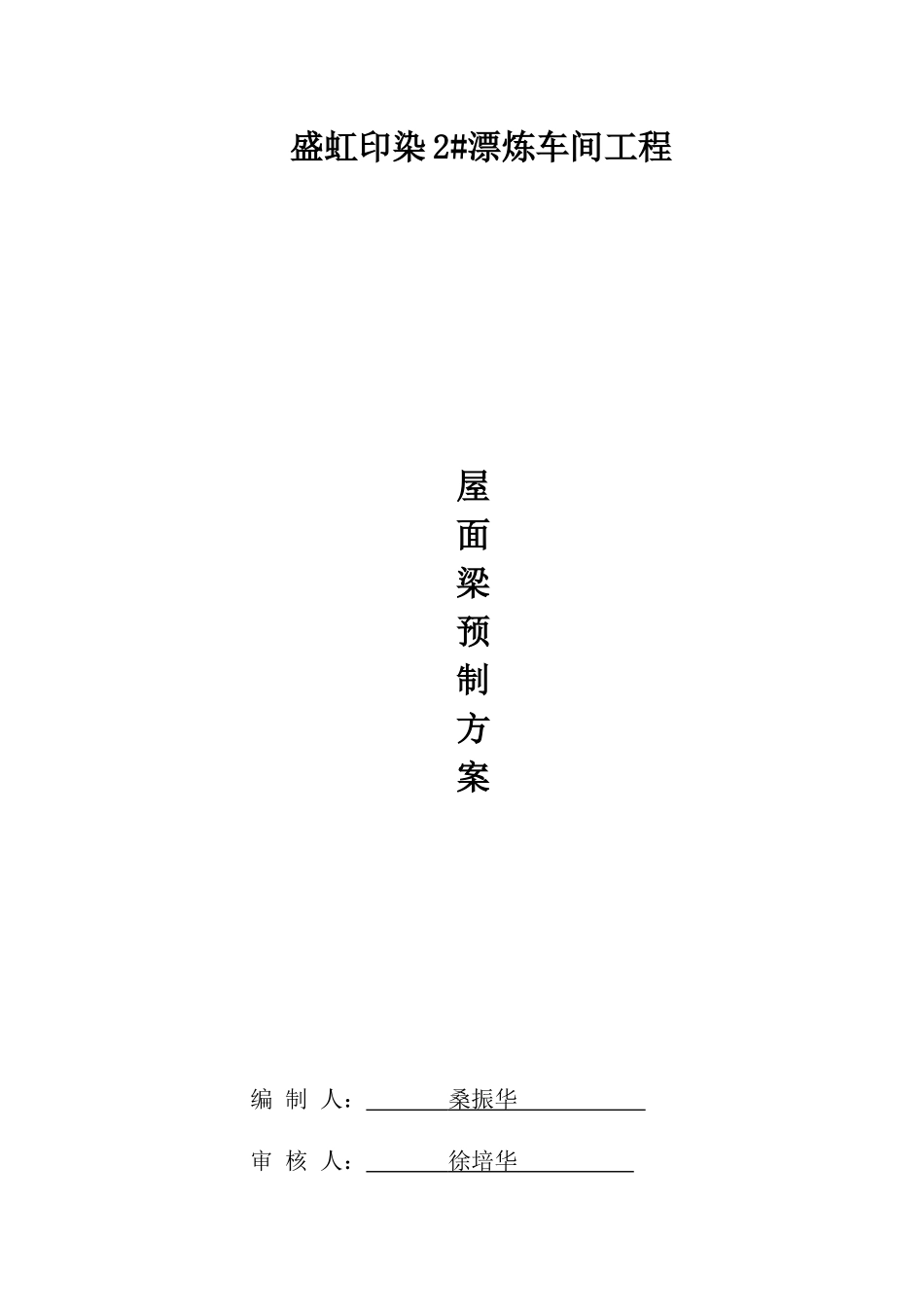

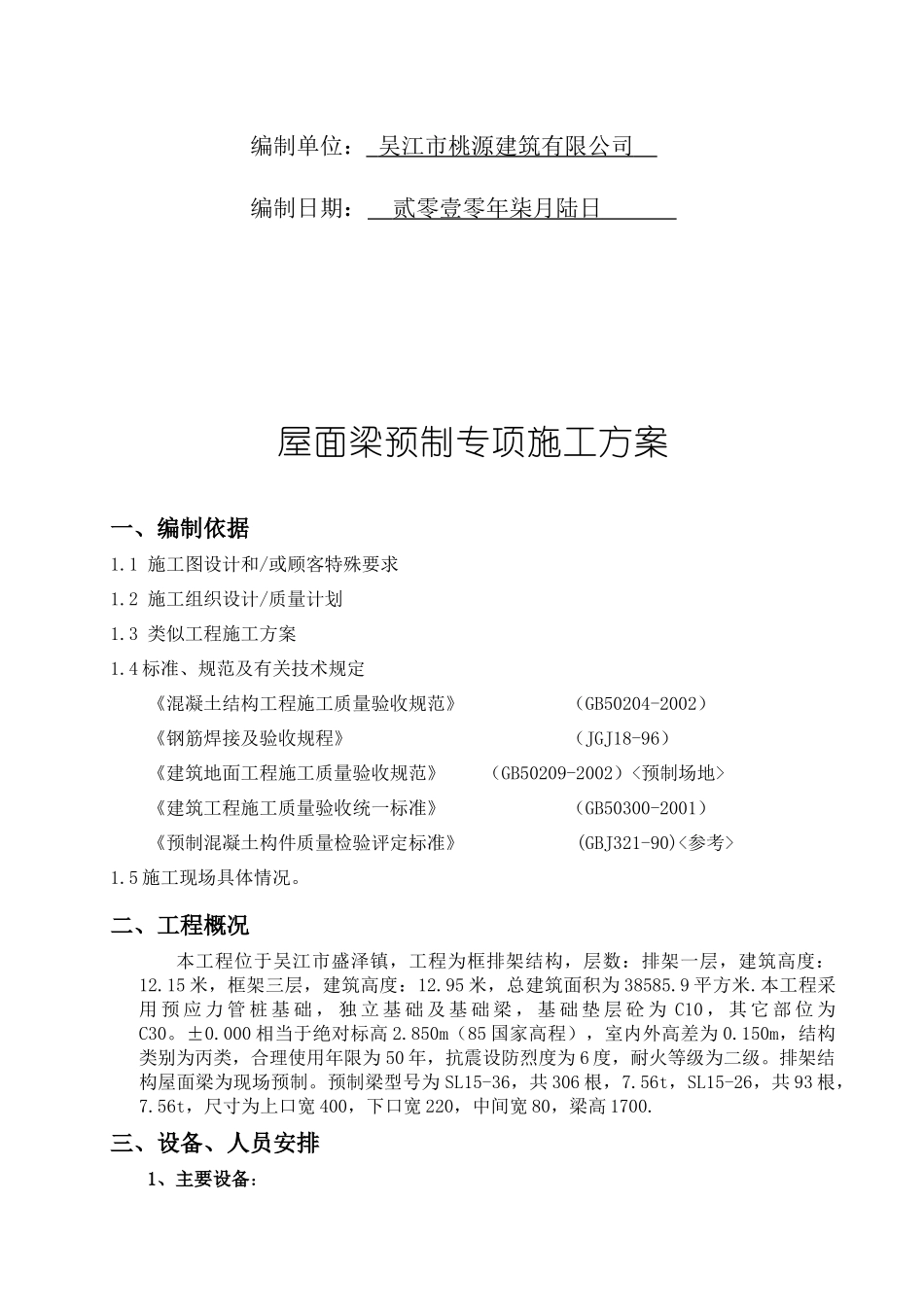

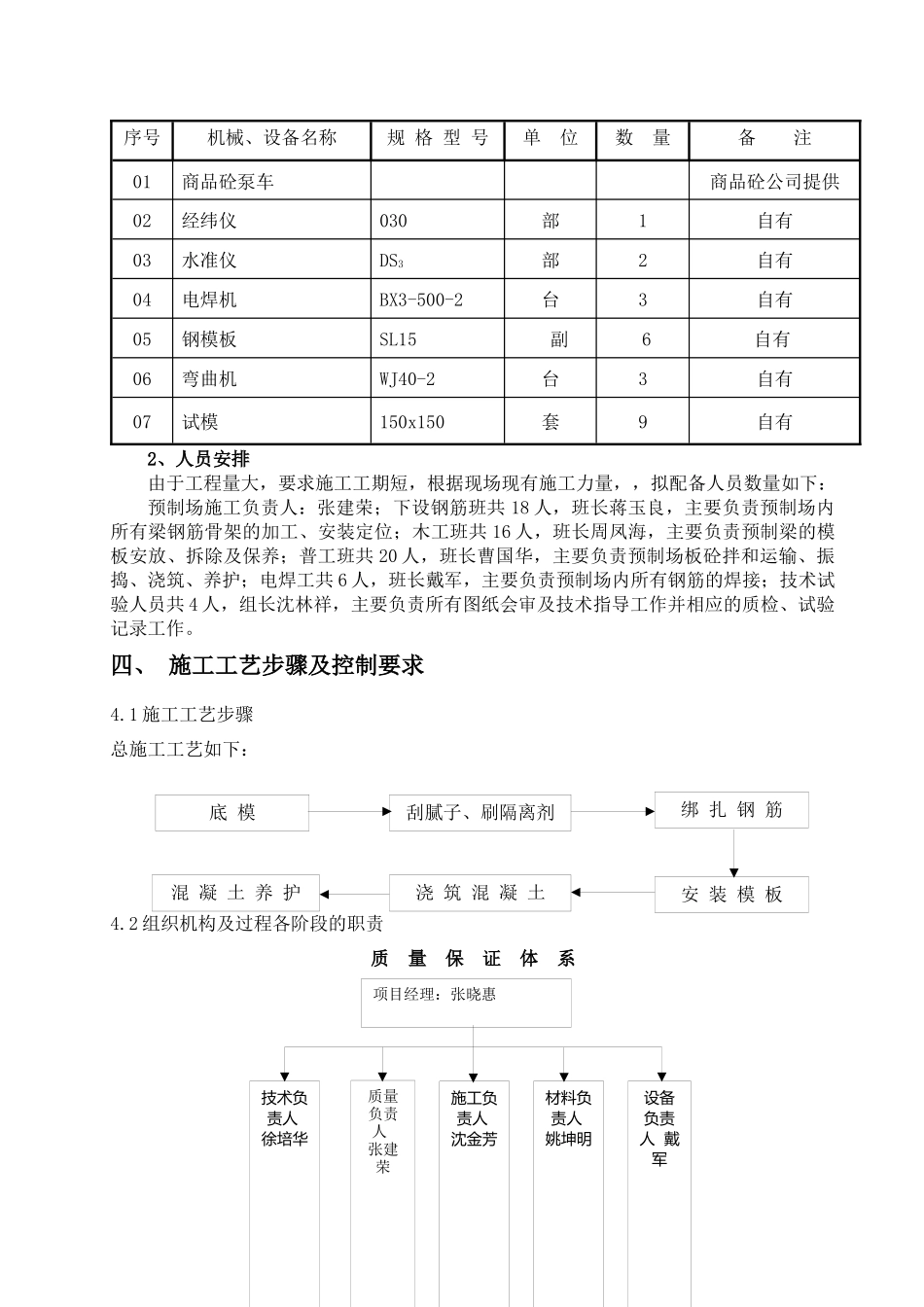

盛虹印染2#漂炼车间工程屋面梁预制方案编制人：桑振华审核人：徐培华编制单位：吴江市桃源建筑有限公司编制日期：贰零壹零年柒月陆日屋面梁预制专项施工方案一、编制依据1.1施工图设计和/或顾客特殊要求1.2施工组织设计/质量计划1.3类似工程施工方案1.4标准、规范及有关技术规定《混凝土结构工程施工质量验收规范》（GB50204-2002）《钢筋焊接及验收规程》（JGJ18-96）《建筑地面工程施工质量验收规范》（GB50209-2002）<预制场地>《建筑工程施工质量验收统一标准》（GB50300-2001）《预制混凝土构件质量检验评定标准》(GBJ321-90)<参考>1.5施工现场具体情况。二、工程概况本工程位于吴江市盛泽镇，工程为框排架结构，层数：排架一层，建筑高度：12.15米，框架三层，建筑高度：12.95米，总建筑面积为38585.9平方米.本工程采用预应力管桩基础，独立基础及基础梁，基础垫层砼为C10，其它部位为C30。±0.000相当于绝对标高2.850m（85国家高程），室内外高差为0.150m，结构类别为丙类，合理使用年限为50年，抗震设防烈度为6度，耐火等级为二级。排架结构屋面梁为现场预制。预制梁型号为SL15-36，共306根，7.56t，SL15-26，共93根，7.56t，尺寸为上口宽400，下口宽220，中间宽80，梁高1700.三、设备、人员安排1、主要设备：项目经理：张晓惠技术负责人徐培华质量负责人张建荣施工负责人沈金芳材料负责人姚坤明设备负责人戴军序号机械、设备名称规格型号单位数量备注01商品砼泵车商品砼公司提供02经纬仪030部1自有03水准仪DS3部2自有04电焊机BX3-500-2台3自有05钢模板SL15副6自有06弯曲机WJ40-2台3自有07试模150x150套9自有2、人员安排由于工程量大，要求施工工期短，根据现场现有施工力量，，拟配备人员数量如下：预制场施工负责人：张建荣；下设钢筋班共18人，班长蒋玉良，主要负责预制场内所有梁钢筋骨架的加工、安装定位；木工班共16人，班长周凤海，主要负责预制梁的模板安放、拆除及保养；普工班共20人，班长曹国华，主要负责预制场板砼拌和运输、振捣、浇筑、养护；电焊工共6人，班长戴军，主要负责预制场内所有钢筋的焊接；技术试验人员共4人，组长沈林祥，主要负责所有图纸会审及技术指导工作并相应的质检、试验记录工作。四、施工工艺步骤及控制要求4.1施工工艺步骤总施工工艺如下：4.2组织机构及过程各阶段的职责质量保证体系底模刮腻子、刷隔离剂绑扎钢筋安装模板浇筑混凝土混凝土养护项目经理：全面负责人员、机具的调配，技术、质量、安全管理体制；技术负责人：检查验收开挖线，编制作业指导书，整理相应的技术管理、交工资料，负责现场技术管理工作；质量负责人：全面负责质量管理，确保不发生质量事故，进行现场质量检查验收，及时检查开挖尺寸和深度，填写相关的质量记录；施工负责人：负责现场人员调配，确保施工按作业指导书的要求施工；材料负责人：确保现场运输车辆燃料及现场其他材料的供给。设备负责人：负责现场运输车辆的正常运转，确保现场使用工具的供给；4.3关键工序的实施措施4.3.1根据单位工程具体情况,结合吊装方案设计预制构件制作平面布置图,对构件按位置编号,做好预制、运输、吊装施工时的总体规划。4.3.2底模制作施工现场制作构件的场地需进行素土夯实，现场回填80-100cm厚道渣，用压路机压实，压实系数应在0.93以上，表面平整度充许偏差±20mm；底模采用一砖厚垫层加3cmC15砼垫层，并进行2‰起拱；底模下用夯机夯实；在制作构件的场地四周挖一道排水沟，防止雨水在制作构件的场地聚集，以免影响预制构件的质量。4.3.3涂刷隔离层在胎模养护完毕后在其表面刮一层腻子（材料同一般涂料施工所用材料），在钢筋绑扎前一天再涂刷一次隔离剂（材料同模板用料），同时做好防雨工作，确保隔离层不被雨水冲掉。4.3.4钢筋加工与绑扎所用钢筋必须有材料出厂合格证,钢筋级别、钢号、直径必须符合设计及规范要求，钢筋在使用前应该具有复验报告，钢筋表面不得有裂纹、油污和片状老锈；钢筋在现场加工厂内进行,机械运输到现场进行绑扎；钢筋焊接接头在钢筋焊接前，必须根据施工条件进行施焊合格后方可施焊，焊工必须有相应的合格证，并在规定范围内进行焊接，焊接...
