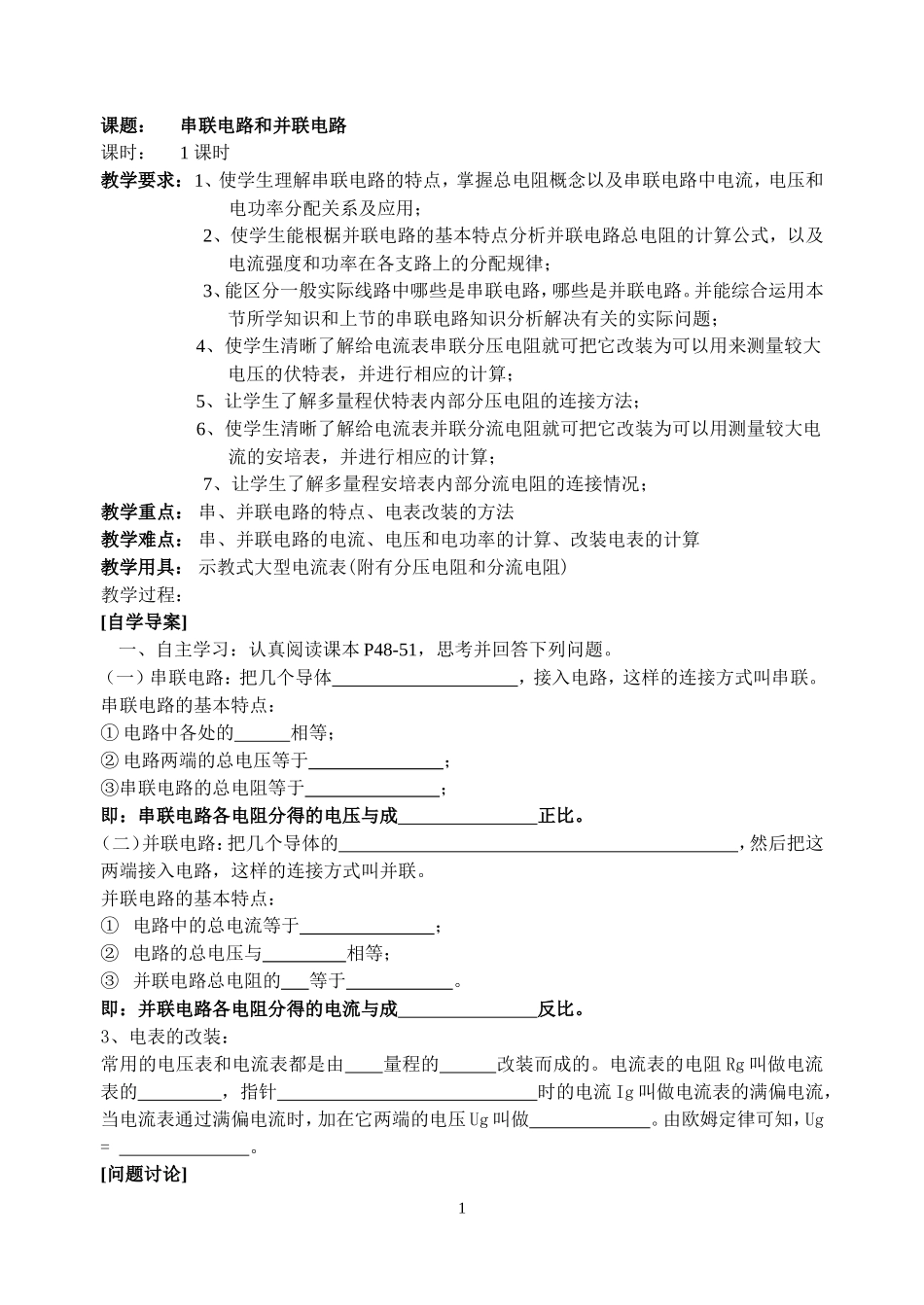

课题：串联电路和并联电路课时：1课时教学要求：1、使学生理解串联电路的特点，掌握总电阻概念以及串联电路中电流，电压和电功率分配关系及应用；2、使学生能根椐并联电路的基本特点分析并联电路总电阻的计算公式，以及电流强度和功率在各支路上的分配规律；3、能区分一般实际线路中哪些是串联电路，哪些是并联电路。并能综合运用本节所学知识和上节的串联电路知识分析解决有关的实际问题；4、使学生清晰了解给电流表串联分压电阻就可把它改装为可以用来测量较大电压的伏特表，并进行相应的计算；5、让学生了解多量程伏特表内部分压电阻的连接方法；6、使学生清晰了解给电流表并联分流电阻就可把它改装为可以用测量较大电流的安培表，并进行相应的计算；7、让学生了解多量程安培表内部分流电阻的连接情况；教学重点：串、并联电路的特点、电表改装的方法教学难点：串、并联电路的电流、电压和电功率的计算、改装电表的计算教学用具：示教式大型电流表(附有分压电阻和分流电阻)教学过程：[自学导案]一、自主学习：认真阅读课本P48-51，思考并回答下列问题。（一）串联电路：把几个导体，接入电路，这样的连接方式叫串联。串联电路的基本特点：①电路中各处的相等；②电路两端的总电压等于；③串联电路的总电阻等于；即：串联电路各电阻分得的电压与成正比。（二）并联电路：把几个导体的，然后把这两端接入电路，这样的连接方式叫并联。并联电路的基本特点：①电路中的总电流等于；②电路的总电压与相等；③并联电路总电阻的等于。即：并联电路各电阻分得的电流与成反比。3、电表的改装：常用的电压表和电流表都是由量程的改装而成的。电流表的电阻Rg叫做电流表的，指针时的电流Ig叫做电流表的满偏电流，当电流表通过满偏电流时，加在它两端的电压Ug叫做。由欧姆定律可知，Ug=。[问题讨论]11、如何改装电压表？2、如何改装电流表？[我的疑惑]一、复习引入：1、什么样的电路是串联电路？什么样的电路是并联电路？2、串、并联电路有怎样的特点？二、新课讲授：（一）串联电路：把导体一个接一个地依次连接起来，所组成的电路就为串联电路。1、串联电路的基本特点：①电路中各处的电流相等；I1=I2=I3=…=In②电路两端的总电压等于各部分电路两端的电压之和；U=U1+U2+U3+…+Un2、串联电路的几个重要性质：①串联电路的总电阻：（即用一个电阻代替电路中的几个电阻，而效果相同）U=IRU=U1+U2+U3+…+UnIR=IR1+IR2+IR3+…+IRnR=R1+R2+R3+…+Rn即：串联电路的总电阻等于各段电路中电阻之和。②串联电路的电压分配：I=U/RU/R=U1/R1=U2/R2=U3/R3=…=Un/Rn即：串联电路中各电阻两端的电压跟它的阻值成正比。注：根据串联电路的电压分配原则，可以将滑线变阻器接成如图的分压器。UPB=RPBU/R当滑动片P从A滑到B的过程中RPB由R变到零，UPB由U变到零即能获得连续变化的电压，电学实验中经常要用到。③串联电路的功率分配：P=I2RP1/R1=P2/R2=P3/R3=…=Pn/Rn即：串联电路中各电阻消耗的功率跟它们的阻值成正比。例：把阻值不同的灯泡串联接入照明电路中，会看到阻值大的灯泡亮，表明它消耗的功率大；阻值小的灯泡暗，表明它消耗的功率小。附：电路中消耗的总功率等于各个用电器消耗的电功率之和例题分析（二）并联电路：把几个导体并列地连接起来，就组成了并联电路。1、并联电路的基本特点：④电路中各支路两端电压相等；U1=U2=U3=…=Un=U2⑤电路中的总电流等于各支路的电流之和。I=I1+I2+I3+…+In2、并联电路的几个重要性质：①并联电路的总电阻：I=U/RI=I1+I2+I3+…+InU/R=/UR1+U/R2+U/R3+…+U/Rn1/R=1/R1+1/R2+1/R3+…+1/Rn即：并联电路总电阻的倒数，等于各个导体的电阻的倒数之和。说明：如果n个阻值都是r的电阻并联，它的总电阻R=r/n。并联电路的总电阻要比其中最小的电阻还要小。②并联电路的电流分配：I1R1=I2R2=I3R3=…=InRn=U即：并联电路中通过各个电阻的电流跟它的阻值成反比。③并联电路的功率分配：P1R1=P2R2=P3R3=…=PnRn=U2即：并联电路中各个电阻消耗的功率跟它的阻值成反比。附：电路中消耗的总功率等于各个电阻消耗的功率之和例题分析：例1：电阻R1和R2并联在电路中，通过R1的电流...
