沈阜开发大道雨水管道顶管工程施工方案VIP免费

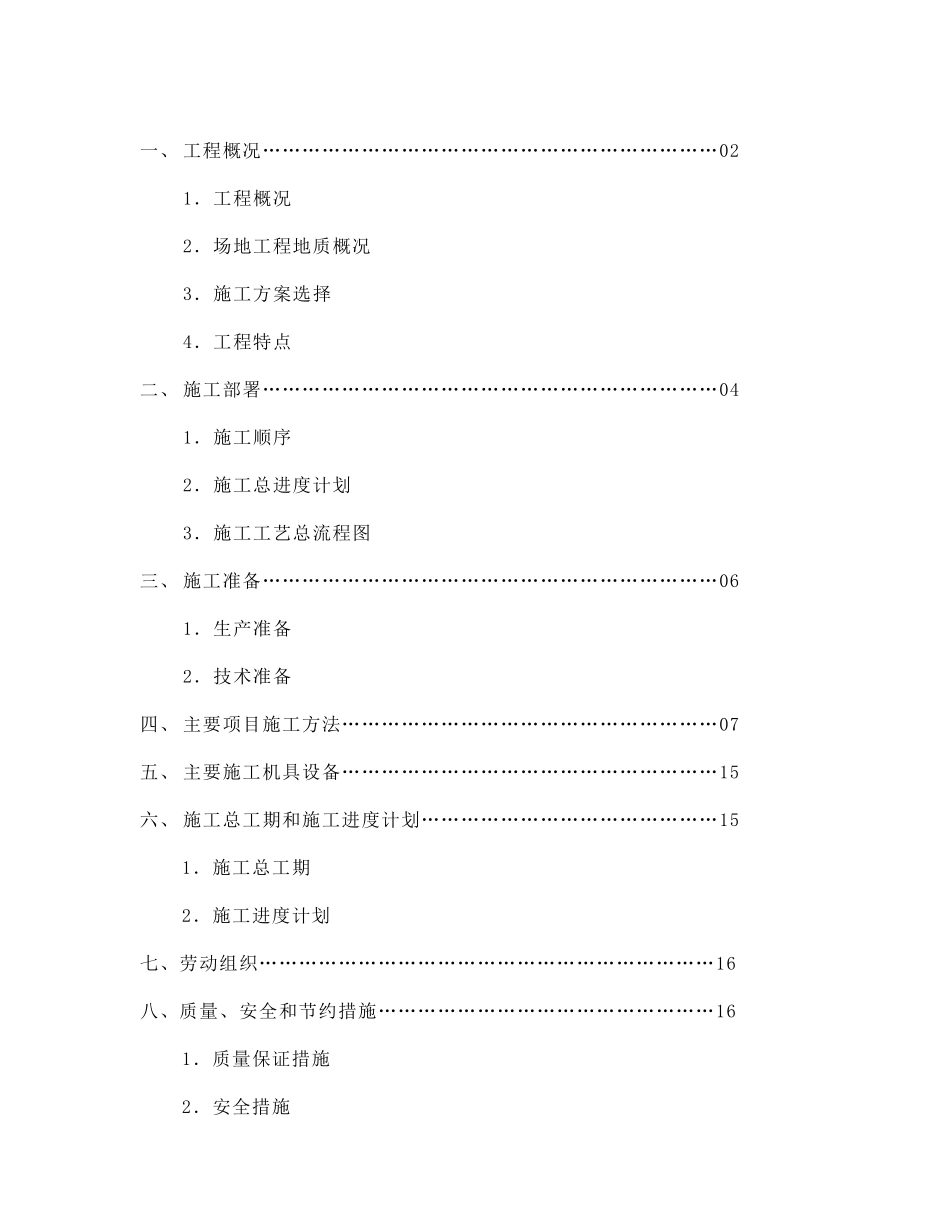

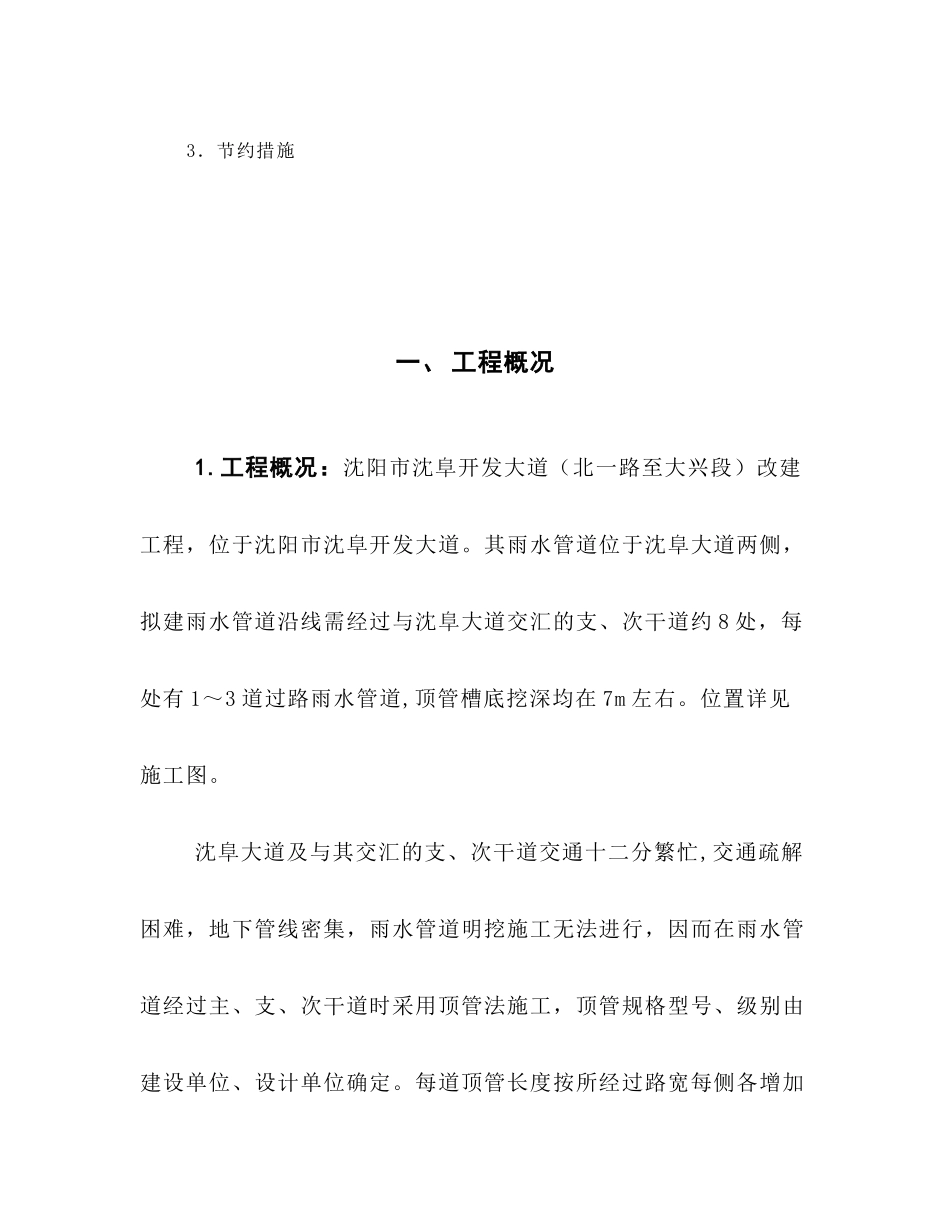

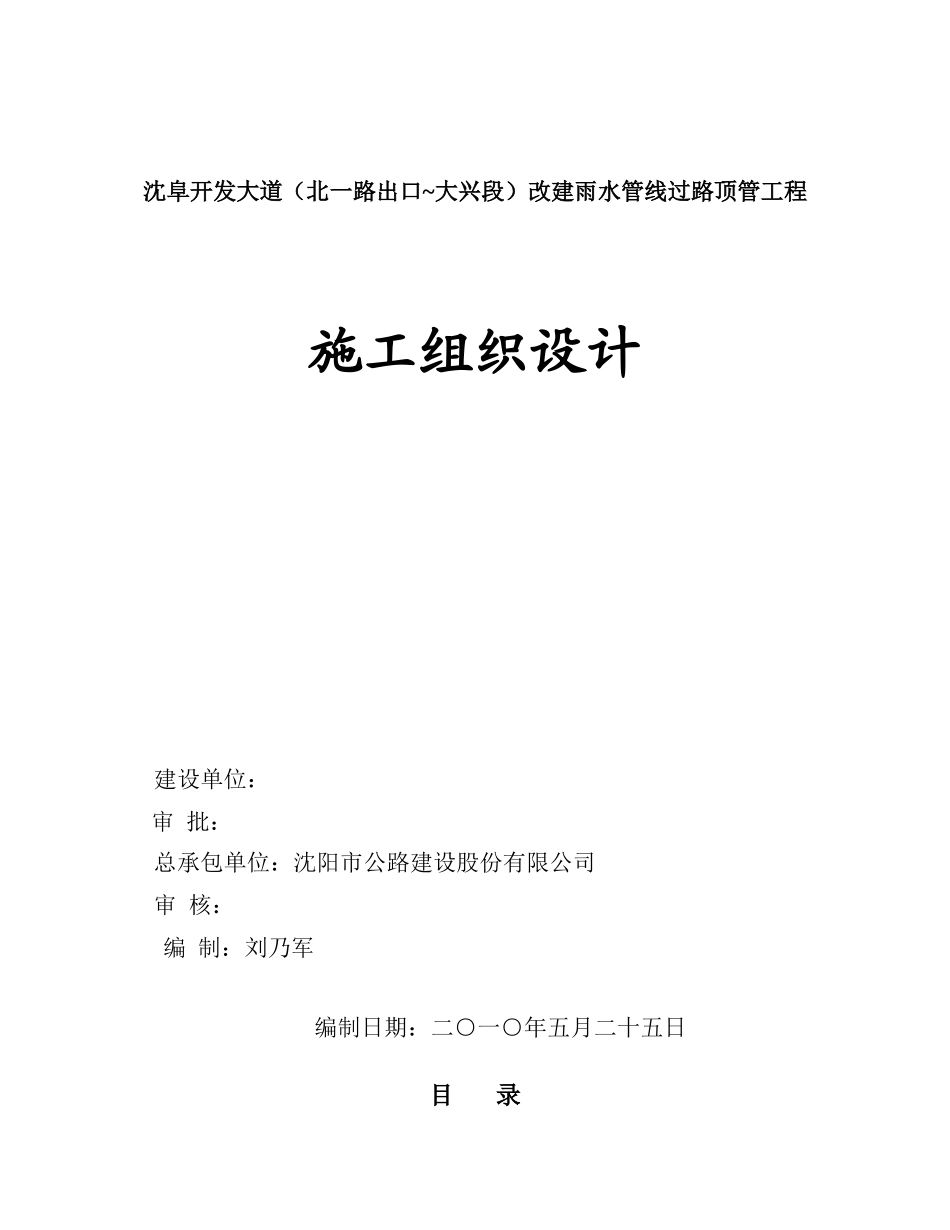

沈阜开发大道（北一路出口~大兴段）改建雨水管线过路顶管工程施工组织设计建设单位：审批：总承包单位：沈阳市公路建设股份有限公司审核：编制：刘乃军编制日期：二○一○年五月二十五日目录一、工程概况……………………………………………………………021．工程概况2．场地工程地质概况3．施工方案选择4．工程特点二、施工部署……………………………………………………………041．施工顺序2．施工总进度计划3．施工工艺总流程图三、施工准备……………………………………………………………061．生产准备2．技术准备四、主要项目施工方法…………………………………………………07五、主要施工机具设备…………………………………………………15六、施工总工期和施工进度计划………………………………………151．施工总工期2．施工进度计划七、劳动组织……………………………………………………………16八、质量、安全和节约措施……………………………………………161．质量保证措施2．安全措施3．节约措施一、工程概况1.工程概况：沈阳市沈阜开发大道（北一路至大兴段）改建工程，位于沈阳市沈阜开发大道。其雨水管道位于沈阜大道两侧，拟建雨水管道沿线需经过与沈阜大道交汇的支、次干道约8处，每处有1～3道过路雨水管道,顶管槽底挖深均在7m左右。位置详见施工图。沈阜大道及与其交汇的支、次干道交通十二分繁忙,交通疏解困难，地下管线密集，雨水管道明挖施工无法进行，因而在雨水管道经过主、支、次干道时采用顶管法施工，顶管规格型号、级别由建设单位、设计单位确定。每道顶管长度按所经过路宽每侧各增加2m混凝土管。2.场地工程地质情况：地形起伏不大，场地地层自上而下依次为杂填土、粉土和粉砂，地下水估计十分丰富。该工程场地地质结构复杂，管道穿越土质主要有杂填土、含砂粘土、中细砂层和淤泥等，地下水在地表以下2m左右，管道处于地下水位以下。3.施工方案选择：根据场地工程地质条件及我单位多年施工经验，该段采如下顶管法施工。于顶管两端人工开挖工作坑和接收坑各1处；采用人工掘进土方，用机械顶进施工。4.工程特点:地质结构复杂，埋置深、工作场地位于主干道，地下管线及构筑物众多，施工难度较大，工期较紧，要求认真做好施工准备工作。为保证工程顺利进行，应考虑各种不利因素条件下工程施工时如工作面通风、排水、衬砌的技术措施和各种事故如管道及竖井补漏、工作面塌方处理方法，制订合理技术措施，精心组织施工，以确保优质、高速、顺利完成施工任务。二、施工部署根据工程场地管线较多，地质条件复杂，顶管工程量大，工期较紧的特点，采取顶管工作井和接收井同时施工,工作井完成后,两条管道同时顶管施工,以缩短工期。1.施工顺序顶管施工采用人工掘进顶管施工，人工挖土，小型手推车运土，卷扬机垂直提升出土。如遇流砂层，则将工具管密封，加气排水，水力出泥。2.施工总进度计划本工程进度计划要求按甲方要求建成，在计划安排上尽量使各工序相互衔接，各项工作同时展开。工程进度计划安排见施工进度计划表。工作结束顶管施工工艺流程图工作开始测量放线放样复核地面设备安装基坑构筑工作坑设备安装1#管出洞准备挖土运土推进卸管、接口安装进洞取工具管收尾工程注浆材料准备注浆进洞卸管、接口安装推进挖土运土2#管出洞准备取工具管注浆材料准备注浆三、施工准备工作1.生产准备⑴进行施工测量和放线工作。⑵确定管线范围内及施工用地内所有障碍物，如管线、电线杆、高架桥墩等的准确位置。现场调查顶管地段内主要障碍物有排水管、供水管、检查井、电力电讯管道和渠箱位置和标高，地面交通情况较复杂。⑶按施工平面布置图修建临时设施，安装临时用水、用电线路，并试水、试电、修好临时排水沟。⑷订购所需顶管管材。⑸进行顶管所用非标准设备的安装。2.技术准备⑴组织现场施工人员学习，审查施工图纸和进行各专业图纸会审，进行设计要求和施工技术交底。⑵编制好顶管施工工艺卡，做好顶管施工人员的再培训工作。⑶绘制临时工程及施工非标准设备工具图纸。四、主要项目施工方法顶管法是依靠人工或机械在管内端部挖掘土壤，然后在工作坑内借助顶进设备...
