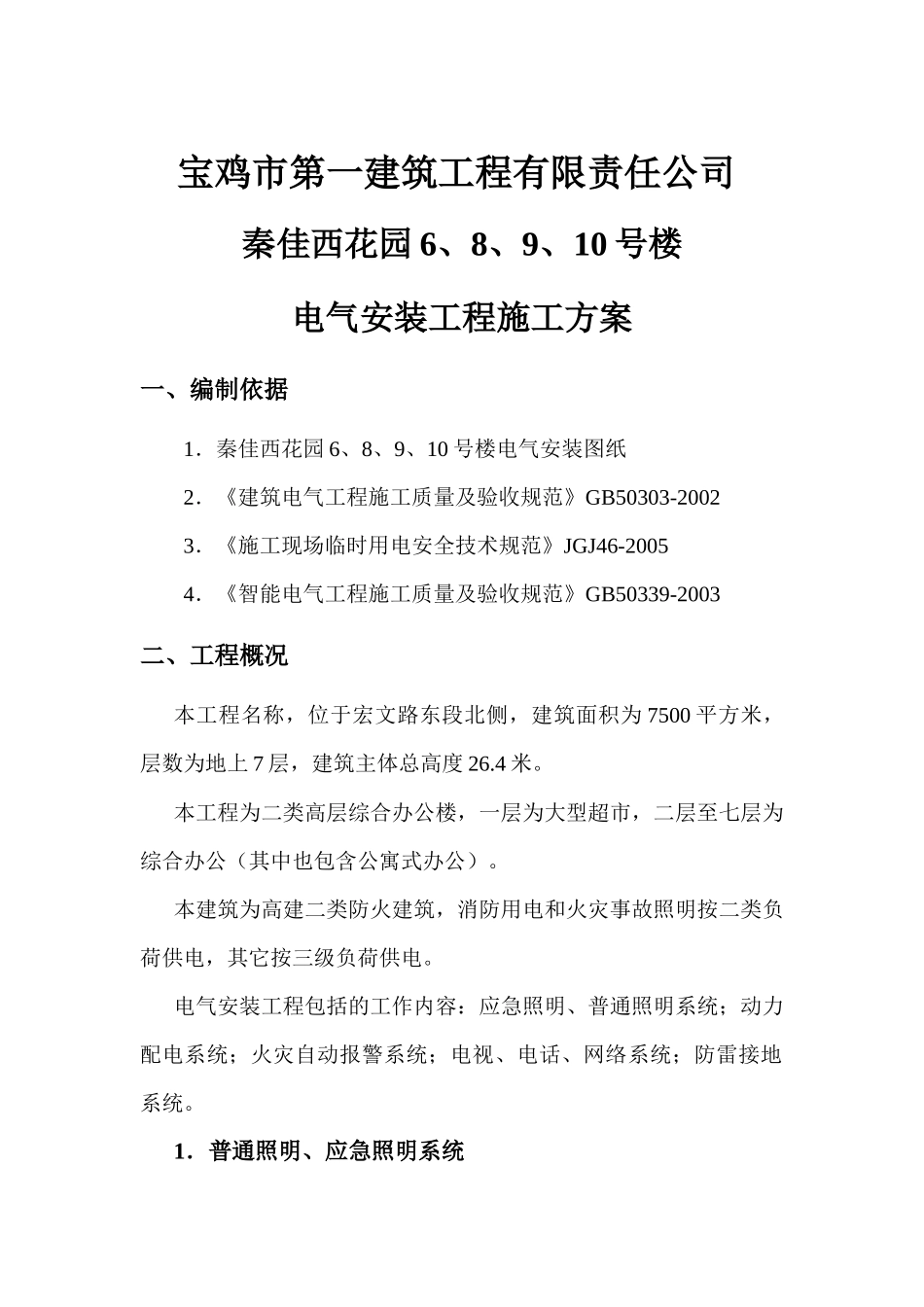

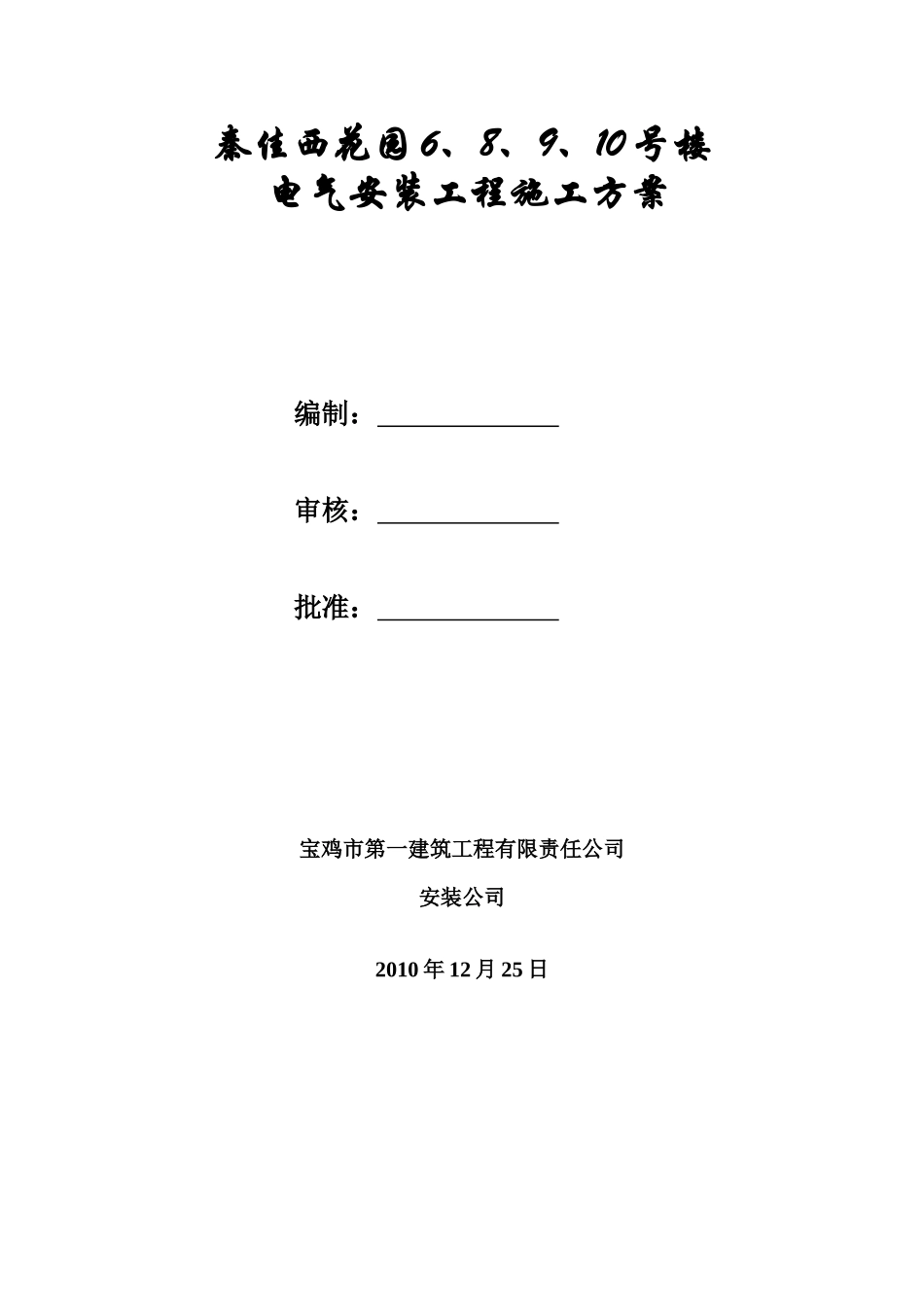

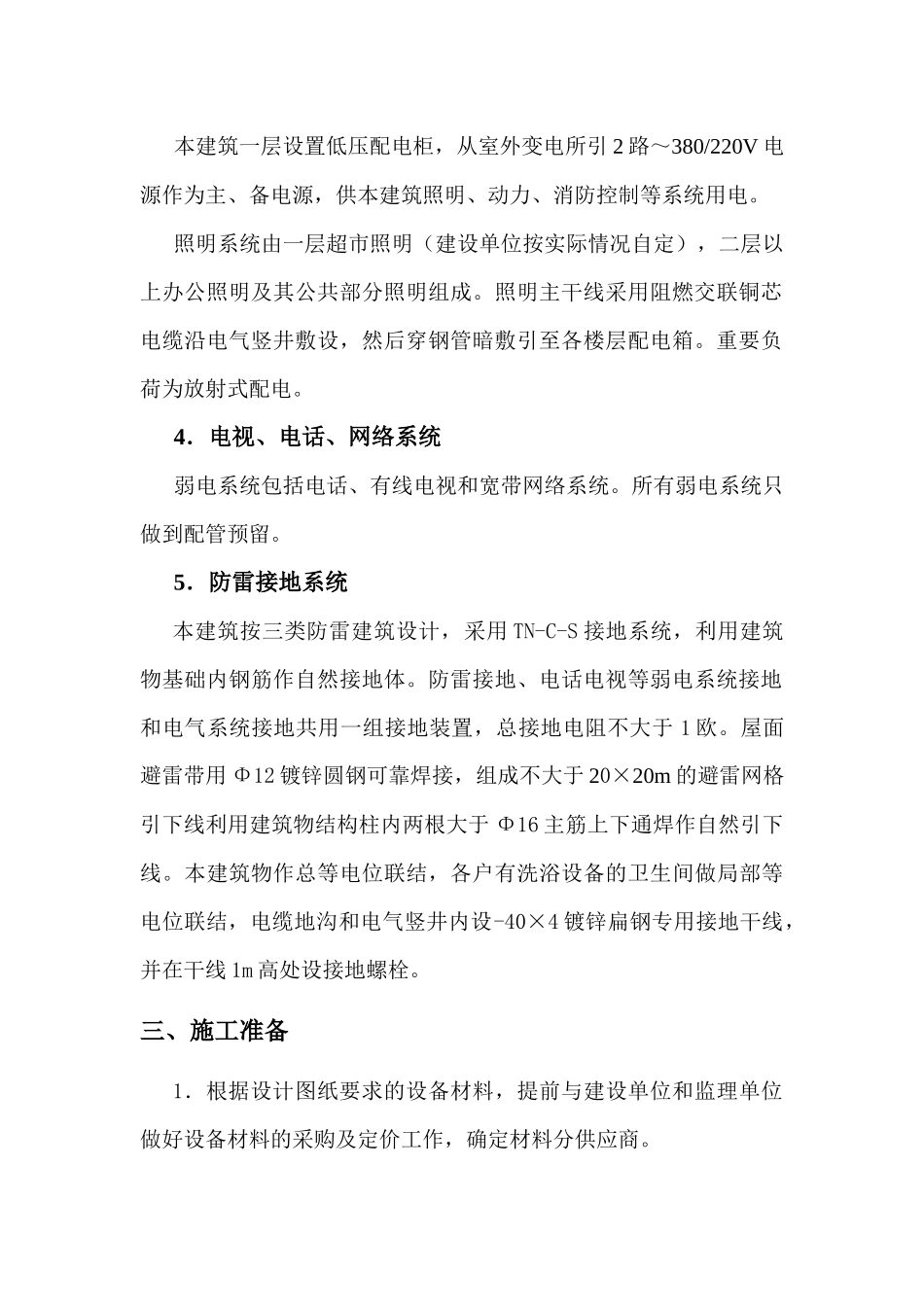

秦佳西花园6、8、9、10号楼电气安装工程施工方案编制：审核：批准：宝鸡市第一建筑工程有限责任公司安装公司2010年12月25日宝鸡市第一建筑工程有限责任公司秦佳西花园6、8、9、10号楼电气安装工程施工方案一、编制依据1．秦佳西花园6、8、9、10号楼电气安装图纸2．《建筑电气工程施工质量及验收规范》GB50303-20023．《施工现场临时用电安全技术规范》JGJ46-20054．《智能电气工程施工质量及验收规范》GB50339-2003二、工程概况本工程名称，位于宏文路东段北侧，建筑面积为7500平方米，层数为地上7层，建筑主体总高度26.4米。本工程为二类高层综合办公楼，一层为大型超市，二层至七层为综合办公（其中也包含公寓式办公）。本建筑为高建二类防火建筑，消防用电和火灾事故照明按二类负荷供电，其它按三级负荷供电。电气安装工程包括的工作内容：应急照明、普通照明系统；动力配电系统；火灾自动报警系统；电视、电话、网络系统；防雷接地系统。1．普通照明、应急照明系统本建筑一层设置低压配电柜，从室外变电所引2路～380/220V电源作为主、备电源，供本建筑照明、动力、消防控制等系统用电。照明系统由一层超市照明（建设单位按实际情况自定），二层以上办公照明及其公共部分照明组成。照明主干线采用阻燃交联铜芯电缆沿电气竖井敷设，然后穿钢管暗敷引至各楼层配电箱。重要负荷为放射式配电。4．电视、电话、网络系统弱电系统包括电话、有线电视和宽带网络系统。所有弱电系统只做到配管预留。5．防雷接地系统本建筑按三类防雷建筑设计，采用TN-C-S接地系统，利用建筑物基础内钢筋作自然接地体。防雷接地、电话电视等弱电系统接地和电气系统接地共用一组接地装置，总接地电阻不大于1欧。屋面避雷带用Φ12镀锌圆钢可靠焊接，组成不大于20×20m的避雷网格引下线利用建筑物结构柱内两根大于Φ16主筋上下通焊作自然引下线。本建筑物作总等电位联结，各户有洗浴设备的卫生间做局部等电位联结，电缆地沟和电气竖井内设-40×4镀锌扁钢专用接地干线，并在干线1m高处设接地螺栓。三、施工准备1．根据设计图纸要求的设备材料，提前与建设单位和监理单位做好设备材料的采购及定价工作，确定材料分供应商。2．熟悉设计图纸的设计内容，对图纸中选用的电气设备和主要材料等进行统计，按照图纸设计要求购置电气设备及辅材。3．设备材料进场，应有合格证明及相关管理部门的认证、法定检测单位的检测报告等，经验收合格后入场使用，并对设备材料编制目录表。4．根据施工要求，合理的选择施工机具材料。配电箱（柜）一览序号名称单位数量备注1低压配电柜AL（XL-21）台12配电箱AL1/AL2台23配电箱AL1-1/AL2-1台24配电箱AP台15配电箱AL1a台16配电箱AL1b台17配电箱APE1台18配电箱AL2a/3a/4a/5a,AL2b/3b/4b/5b/6b台99配电箱APE2台110配电箱AL6a-1台111配电箱AL6a台112配电箱AL7a台1电气安装工程施工主要使用机具设备序号名称单位数量备注1电焊机台12液压弯管器套13弯管器把24切割机台15电锤把26手枪钻把27角磨机把28机械开孔器套39液压开孔器套110绝缘电阻表块111万用表块112钳形电流表块113接地电阻表块114钢锯包515圆锉刀把216电烙铁把117握弯弹簧根65．专业工长做好技术交底的准备工作，在施工前使每一个施工人员都熟悉图纸中包含的技术要求内容和施工方法，结合现行的施工质量验收规范要求进行施工。人员组织：序号工种数量备注1熟练电工5人可根据不同的施工阶段，适当的增加或减少相关人员。2普通电工2人3电焊工1人合计8人6．主体工程配合施工阶段，电气安装施工人员为了确保工程的施工质量，必须在不影响主体结构的情况下合理施工，在装修阶段应尽量避免损害建筑物的美观程度。7．在预埋和留洞时，预留洞及预埋件的位置大小应符合设计要求，预埋件应牢固，尽可能避免后期剔槽、凿洞，影响主体结构。8．现场材料应堆放整齐有序，标识清楚。9．准备阶段施工流程：看图→图纸会审→提出设备、材料、加工计划→验收入库和保管→编制施工技术方案→施工机具和设备的准备工作四．电气工程施工方法及质量要求施工阶段考虑各专业交叉施工，故合理安排电气专业施工程序，保证安全生产。在整个施工程序的安排下...
