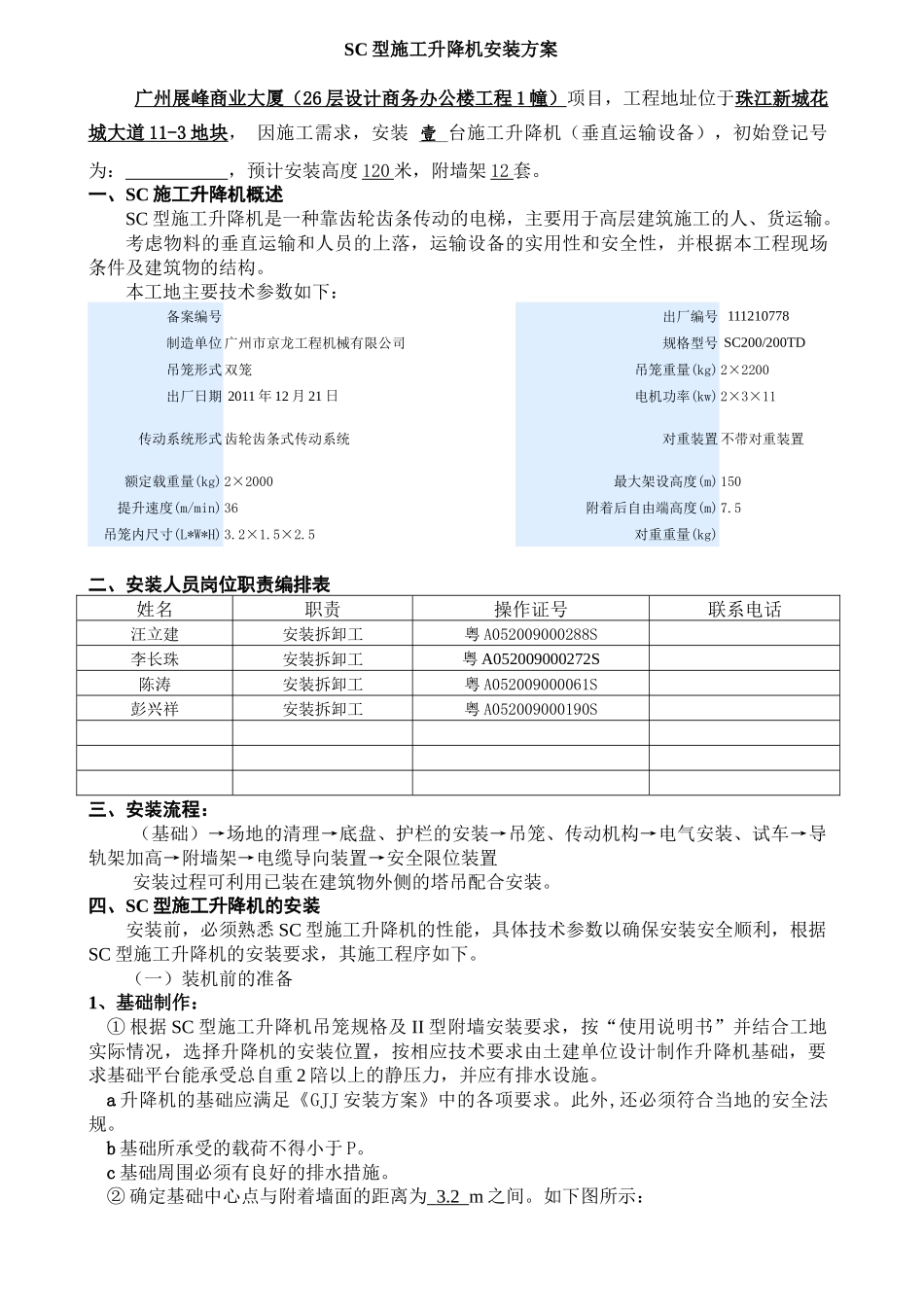

SC型施工升降机安装方案广州展峰商业大厦（26层设计商务办公楼工程1幢）项目，工程地址位于珠江新城花城大道11-3地块，因施工需求，安装壹台施工升降机（垂直运输设备），初始登记号为：，预计安装高度120米，附墙架12套。一、SC施工升降机概述SC型施工升降机是一种靠齿轮齿条传动的电梯，主要用于高层建筑施工的人、货运输。考虑物料的垂直运输和人员的上落，运输设备的实用性和安全性，并根据本工程现场条件及建筑物的结构。本工地主要技术参数如下：备案编号出厂编号111210778制造单位广州市京龙工程机械有限公司规格型号SC200/200TD吊笼形式双笼吊笼重量(kg)2×2200出厂日期2011年12月21日电机功率(kw)2×3×11传动系统形式齿轮齿条式传动系统对重装置不带对重装置额定载重量(kg)2×2000最大架设高度(m)150提升速度(m/min)36附着后自由端高度(m)7.5吊笼内尺寸(L*W*H)3.2×1.5×2.5对重重量(kg)二、安装人员岗位职责编排表姓名职责操作证号联系电话汪立建安装拆卸工粤A052009000288S李长珠安装拆卸工粤A052009000272S陈涛安装拆卸工粤A052009000061S彭兴祥安装拆卸工粤A052009000190S三、安装流程：（基础）→场地的清理→底盘、护栏的安装→吊笼、传动机构→电气安装、试车→导轨架加高→附墙架→电缆导向装置→安全限位装置安装过程可利用已装在建筑物外侧的塔吊配合安装。四、SC型施工升降机的安装安装前，必须熟悉SC型施工升降机的性能，具体技术参数以确保安装安全顺利，根据SC型施工升降机的安装要求，其施工程序如下。（一）装机前的准备1、基础制作：①根据SC型施工升降机吊笼规格及II型附墙安装要求，按“使用说明书”并结合工地实际情况，选择升降机的安装位置，按相应技术要求由土建单位设计制作升降机基础，要求基础平台能承受总自重2陪以上的静压力，并应有排水设施。a升降机的基础应满足《GJJ安装方案》中的各项要求。此外,还必须符合当地的安全法规。b基础所承受的载荷不得小于P。c基础周围必须有良好的排水措施。②确定基础中心点与附着墙面的距离为3.2m之间。如下图所示：建筑物B＝3800mm960mm380mm基础承台L＝3200mm300mmA＝4400mm③基础的技术要求⑴、基础承受的载荷能力应大于P。P=(吊笼重+外笼重+导轨架总重+载重)×0.02kN。⑵、混凝土基础板下面的承载力应大于0.15Mpa。⑶、双层钢筋网:钢筋直径12㎜,间距200㎜。⑷、L距离根据所选择的附架型号而定。⑸、基础座或基础预埋件应全部埋入混凝土基础板内。⑹、基础周围须考虑排水措施。2、接地装置的连接方案。如下图：标准节铜线Φ10基础钢管Φ48×3.52.5m2.7m2.5～3m升降机运行前,应首先将保护接地装置与升降机金属联通,接地电阻不大于4Ω.3、安装场地的清理⑴清理足够大的专用安装场地。⑵安装场地应清理干净，并用标志杆围起来，禁止非工作人员入内。⑶防止安装地点上方掉落物体，必要时加安全网。4、安装前各作业人员熟记安全技术要求如下：⑴、安装前须先熟悉本工地的工作环境。⑵、安装过程中必须有专人负责统一指挥。⑶、升降机运行时，人员的头、手绝不能露出安全栏外。⑷、如果有人在导轨架上或附墙架上工作时，绝对不允许开动升降机，当吊笼运行时严禁进入外笼内。⑸、吊笼上的零部件必须放置平稳，不得露出安全栏外。⑹、利用吊杆进行安装时，不允许超载，吊杆只用来安装和拆卸升降机零部件，不得用于其它用途。⑺、吊杆上有悬挂物时，不得开动吊笼。⑻、安装作业人员应按空中作业的安全要求，包括必须戴安全帽、系安全带、穿防滑鞋等，不要穿过于宽松的衣物，应穿工作服，以免被卷入运行部件中，发生安全事故。⑼、安装过程中，必须笼顶操作，不允许笼内操作。⑽、吊笼启动前应先进行全面检查，确保升降机运行通道无障碍，消除所有不安全隐患。⑾、安装运行时，绝对不允许超过额定安装载重量。⑿、雷雨天、雪天或风速超过13m/s的恶劣天气下不能进行安装作业。⒀、严禁夜间进行安装作业。⒁、安装作业时，应防止安装地点上方掉落物体，必要时加安全网，避免高空多层交叉作业。5、安装过程中注意的质量技术要求如下：a、安装标准节必须注意：①、拧紧所有标准节螺栓；②、注意各标准节接口之间的间...
