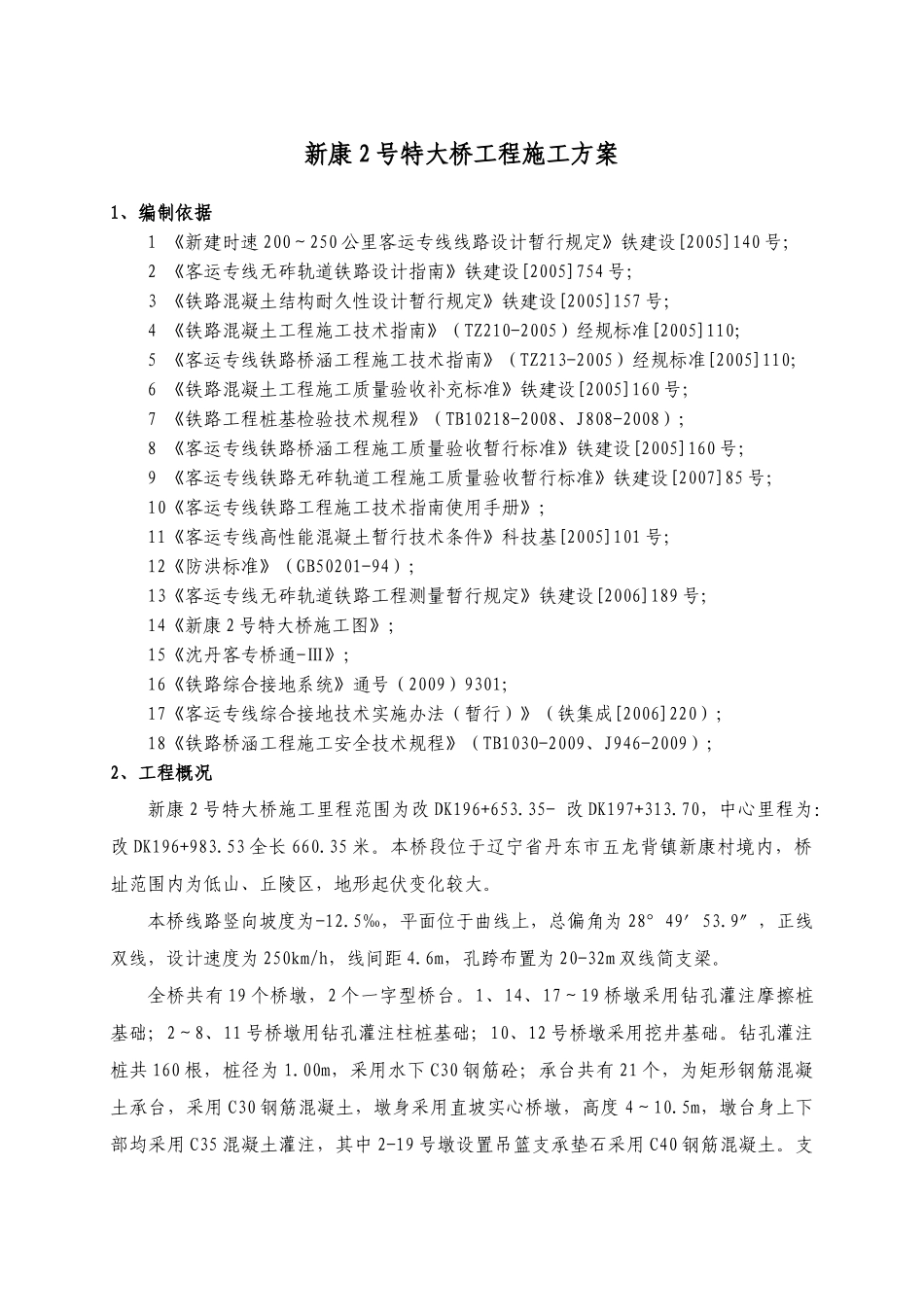

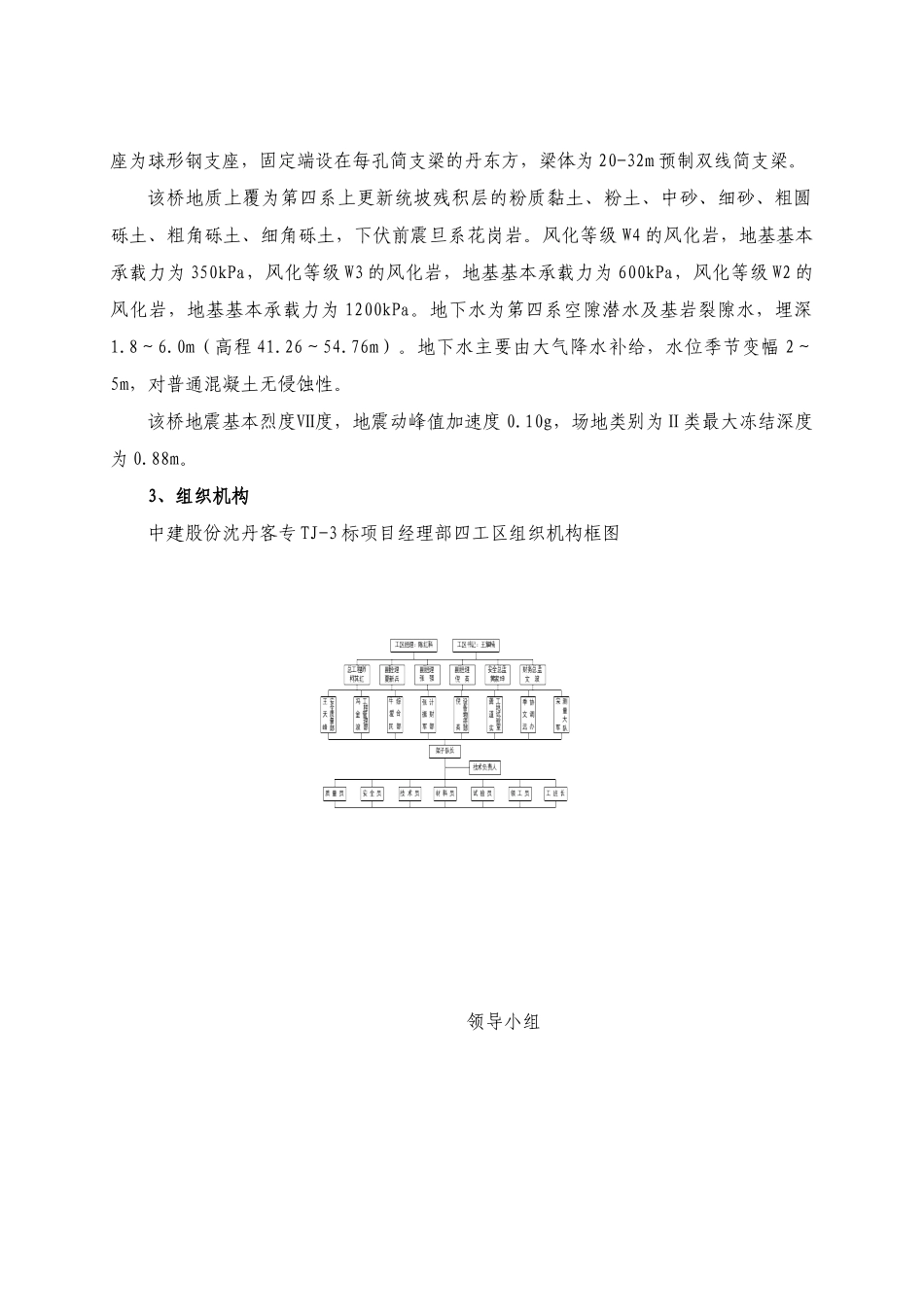

新康2号特大桥工程施工方案1、编制依据1《新建时速200～250公里客运专线线路设计暂行规定》铁建设[2005]140号；2《客运专线无砟轨道铁路设计指南》铁建设[2005]754号；3《铁路混凝土结构耐久性设计暂行规定》铁建设[2005]157号；4《铁路混凝土工程施工技术指南》（TZ210-2005）经规标准[2005]110；5《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）经规标准[2005]110；6《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号；7《铁路工程桩基检验技术规程》（TB10218-2008、J808-2008）；8《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设[2005]160号；9《客运专线铁路无砟轨道工程施工质量验收暂行标准》铁建设[2007]85号；10《客运专线铁路工程施工技术指南使用手册》；11《客运专线高性能混凝土暂行技术条件》科技基[2005]101号；12《防洪标准》（GB50201-94）；13《客运专线无砟轨道铁路工程测量暂行规定》铁建设[2006]189号；14《新康2号特大桥施工图》；15《沈丹客专桥通-Ⅲ》；16《铁路综合接地系统》通号（2009）9301；17《客运专线综合接地技术实施办法（暂行）》（铁集成[2006]220）；18《铁路桥涵工程施工安全技术规程》（TB1030-2009、J946-2009）；2、工程概况新康2号特大桥施工里程范围为改DK196+653.35-改DK197+313.70，中心里程为：改DK196+983.53全长660.35米。本桥段位于辽宁省丹东市五龙背镇新康村境内，桥址范围内为低山、丘陵区，地形起伏变化较大。本桥线路竖向坡度为-12.5‰，平面位于曲线上，总偏角为28°49′53.9″，正线双线，设计速度为250km/h，线间距4.6m，孔跨布置为20-32m双线简支梁。全桥共有19个桥墩，2个一字型桥台。1、14、17～19桥墩采用钻孔灌注摩擦桩基础；2～8、11号桥墩用钻孔灌注柱桩基础；10、12号桥墩采用挖井基础。钻孔灌注桩共160根，桩径为1.00m，采用水下C30钢筋砼；承台共有21个，为矩形钢筋混凝土承台，采用C30钢筋混凝土，墩身采用直坡实心桥墩，高度4～10.5m，墩台身上下部均采用C35混凝土灌注，其中2-19号墩设置吊篮支承垫石采用C40钢筋混凝土。支座为球形钢支座，固定端设在每孔简支梁的丹东方，梁体为20-32m预制双线简支梁。该桥地质上覆为第四系上更新统坡残积层的粉质黏土、粉土、中砂、细砂、粗圆砾土、粗角砾土、细角砾土，下伏前震旦系花岗岩。风化等级W4的风化岩，地基基本承载力为350kPa，风化等级W3的风化岩，地基基本承载力为600kPa，风化等级W2的风化岩，地基基本承载力为1200kPa。地下水为第四系空隙潜水及基岩裂隙水，埋深1.8～6.0m（高程41.26～54.76m）。地下水主要由大气降水补给，水位季节变幅2～5m，对普通混凝土无侵蚀性。该桥地震基本烈度Ⅶ度，地震动峰值加速度0.10g，场地类别为Ⅱ类最大冻结深度为0.88m。3、组织机构中建股份沈丹客专TJ-3标项目经理部四工区组织机构框图领导小组4、施工内容4.1桩基的主要工程量墩号桩底标高桩顶标高桩径（m）桩长（m）数量配筋根数配筋长度（m）C30砼量（m3）沈方台12137.06954.569117.582617.5110227.66052.66012582625157.08328.25051.25012382823144.51433.34150.34111782817106.81540.43149.43119826956.55639.52248.52219826956.55737.61247.6121108261062.83836.20347.2031118261169.1291138.97446.974188262656.55131427.76446.264118.582615116.2415161718.01744.517126.582615166.51822.10844.608122.582615141.371923.69844．198120.582615201.26丹方台4.2承台及墩身主要工程量承台墩身部位尺寸（宽*长*高）砼量（m3）总高度墩底标高墩顶标高沈方台59.01914.8×10.4×299.84456.56961.06924.2×8.6×272.24654.66060.66034.2×8.6×272.24753.25060.25044.2×8.6×272.247.552.34159.84154.2×8.6×272.24851.43159.43164.2×8.6×272.248.550.52259.02274.2×8.6×272.24949.61258.61284.2×8.6×272.24949.20358.203910.547.29357.793105×9×52258.548.88457.384114.2×8.6×272.24848.97456.974125×9×41807.549.06556.565136.549.65556.155144.8×10.4×299.847.548.24655.74615847.36655.336167.547.42754.927174.8×10.4×272.24846....
